Chevrolet Equinox (2005-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Chevrolet Equinox (2005–2022), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Chevrolet Equinox
Concerne les véhicules fabriqués entre :
2004, 2005, 2006, 2007, 2008, 2009.

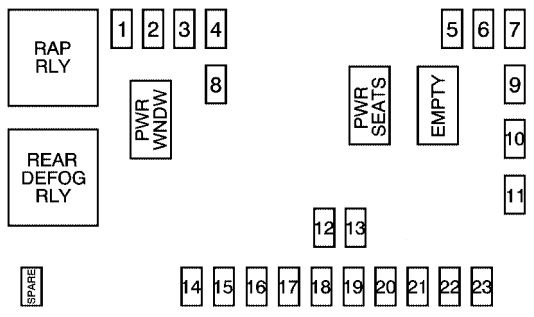

Boîte à fusibles du tableau de bord
La boîte à fusibles du tableau de bord est située côté passager dans la console centrale, à gauche de l’habitacle près du plancher.
| Numéro | Description |
| 1 | Toit ouvrant |
| 2 | Divertissement pour les passagers arrière |
| 3 | Essuie-glace arrière |
| 4 | Commande de vitres |
| 5 | Airbag |
| 6 | Sièges chauffants |
| 7 | Clignotants côté conducteur |
| 8 | Verrouillage des portes |
| 9 | Module de détection automatique des passagers |
| 10 | Alimentation des rétroviseurs |
| 11 | Clignotant côté passager |
| 12 | Amplificateur |
| 13 | Éclairage du volant |
| 14 | Infotainment |
| 15 | Climatisation, télécommande de fonction |
| 16 | Valve de purge du réservoir |
| 17 | Radio |
| 18 | Groupe |
| 19 | Allumage |
| 20 | Module de commande de carrosserie |
| 21 | OnStar® |
| 22 | Stop central, gradateur |
| 23 | Éclairage intérieur |
| Relais | Description |
| RAP RLY | Relais d’alimentation des accessoires |
| REAR DEF RLY | Relais de dégivrage arrière |
| Disjoncteurs | Description |
| PWR WNDW | Alimentation des vitres |
| PWR SEATS | Sièges électriques |
| PWR SEATS | Vide |
| Divers | Description |
| PLR | Extracteur de fusibles |
À propos du Chevrolet Equinox (2005-2022)
Le Chevrolet Equinox est un SUV compact qui a été introduit pour la première fois en 2005. Ce modèle est devenu populaire grâce à son espace, son intérieur confortable et sa fiabilité. Au cours de sa production, il a connu plusieurs générations et modernisations, offrant diverses options de motorisation. Parmi les moteurs les plus courants figuraient des moteurs à quatre et six cylindres, qui fournissaient une puissance suffisante pour la conduite quotidienne. L’Equinox est également connu pour sa sécurité et ses innovations technologiques, ce qui en fait un choix idéal pour les familles et les particuliers.
Schéma de la boîte à fusibles du Chevrolet Equinox
Cette page présente le schéma de la boîte à fusibles du Chevrolet Equinox, indispensable pour l’entretien et les réparations correctes du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques de votre véhicule.
