Chevrolet Aveo (2002-2020) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Chevrolet Aveo (2002-2020), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Chevrolet Aveo (2002-2006) – schéma des fusibles
Année de production : 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) de la Chevrolet Aveo se trouve dans la boîte à fusibles du tableau de bord (voir le fusible « CIGAR JACK » ou « LTR »).
Emplacement de la boîte à fusibles
Situé côté conducteur dans le tableau de bord, derrière le couvercle.
Schéma de la boîte à fusibles (2003-2004)
Affectation des fusibles du tableau de bord (2003-2004)
| Nom | Description |
|---|---|
| Nom | Description |
| CIGAR JACK | Allume-cigare |
| HORN | Klaxon |
| AUDIO, CLOCK | Horloge ;
Radio. |
| STOP LAMP | Feu stop |
| T/SIG | Activer le signal |
| METER, HAZARD | Tableau de bord ;
Feux de détresse. |
| METER, CLOCK | Instrument du tableau de bord ;
Horloge. |
| DOOR LOCK, RKE | Verrouillage des portes ;
Accès à distance sans clé. |
| BACKUP LAMP | Feu de recul |
| ECM, TCM | Module de commande du moteur ;
Module de commande de la transmission. |
| ECM, TCM | Module de commande du moteur ;
Module de commande de la transmission. |
| Nom | Description |
|---|---|
| WIPER, WASHER | Lave-glace |
| DIS, INJECTOR | Système d’allumage direct ;
Injecteur. |
| ABS, ENG FUSE | Système anti-blocage ;
Fusible moteur. |
| AIRBAG | Airbag |
| HVAC BLOWER | Ventilateur CVC |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| CLOCK, AUDIO | Horloge ;
Radio. |

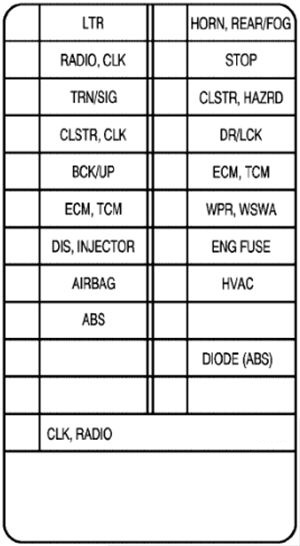

Schéma de la boîte à fusibles (2005-2006)
Affectation des fusibles du tableau de bord (2005-2006)
| Nom | Description |
|---|---|
| Nom | Description |
| LTR | Allume-cigare |
| HORN, REAR/FOG | Klaxon ;
Feux de brouillard arrière. |
| RADIO, CLK | Horloge ;
Radio. |
| STOP | Feu stop |
| TRN/SIG | Activer le signal |
| CLSTR, HAZRD | Tableau de bord ;
Feux de détresse. |
| CLSTR, CLK | Instrument du tableau de bord ;
Horloge. |
| DR/LCK | Verrouillage des portes ;
Accès à distance sans clé. |
| BACK/UP | Feu de recul |
| ECM, TCM | Module de commande du moteur ;
Module de commande de la transmission. |
| ECM, TCM | Module de commande du moteur ;
Module de commande de la transmission. |
| Nom | Description |
|---|---|
| WPR, WSWA | Lave-glace |
| DIS, INJECTOR | Système d’allumage direct ;
Injecteur. |
| ENG FUSE | Fusible moteur |
| AIRBAG | Airbag |
| HVAC | Ventilateur CVC |
| ABS | Système anti-blocage |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| DIODE (ABS) | Diode du système anti-blocage |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| CLK, RADIO | Horloge ;
Radio. |
Emplacement de la boîte à fusibles
Situé dans le compartiment moteur, près de la batterie.
Schéma de la boîte à fusibles (2003-2004)
Affectation des fusibles et relais du compartiment moteur (2003-2004)
| Nom | Description |
|---|---|
| Nom | Description |
| H/L HI RH | Phare haut droit |
| BLANK | Non utilisé |
| H/L HI LH | Phare haut gauche |
| BLANK | Non utilisé |
| H/L LOW RH | Phare bas droit |
| ILL RH | Éclairage droit ;
Circuit d’éclairage. |
| H/L LOW LH | Phare bas gauche |
| ILL LH | Éclairage gauche ;
Éclairage de la plaque d’immatriculation. |
| ROOM LAMP | Éclairage intérieur |
| BLANK | Non utilisé |
| DEFOG | Dégivreur |
| SUN ROOF | Toit ouvrant |
| ILL LAMP | Relais d’éclairage |
| HORN | Klaxon |
| HEAD LAMP | Phares |
| FUEL PUMP | Pompe à carburant |
| A/C COMP | Compresseur de climatisation |
| FRT FOG | Phare antibrouillard avant |
| BLOWER | Ventilateur |
| ABS | Système anti-blocage |
| Nom | Description |
|---|---|
| IP F/BOX | Boîte à fusibles du tableau de bord |
| RAD FAN | Ventilateur de radiateur |
| IGN 2 | Allumage 2 |
| IGN 1 | Allumage 1 |
| POWER WINDOW | Lève-vitre électrique |
| FUSE SPARE | Fusible de rechange |
| Relais | |
| BLANK | Non utilisé |
| RAD FAN LOW RELAY | Relais de ventilateur de radiateur à basse vitesse |
| HEAD LAMP HIGH RELAY | Relais de phare haut |
| HEAD LAMP LOW RELAY | Relais de phare bas |
| PWR WINDOW RELAY | Relais de lève-vitre électrique |
| FOG LAMP RELAY | Relais de feu de brouillard |
| MAIN RELAY/FAN CONTROL RELAY | Relais principal/Relais de commande de ventilateur |
| FUEL PUMP RELAY | Relais de pompe à carburant |
| A/C COMP RELAY | Relais de compresseur de climatisation |
| (OPTION) MAIN RELAY | Relais principal (option) |
| RAD FAN HI RELAY | Relais de ventilateur de radiateur haut |
| ILLUMINATION RELAY | Relais d’éclairage |
| BLANK | Non utilisé |
Schéma de la boîte à fusibles (2005-2006)
Affectation des fusibles et relais du compartiment moteur (2005-2006)
| Nom | Description |
|---|---|
| Nom | Description |
| HI BEAM RT | Phare à faisceau haut côté passager |
| DIODE (FOG) | Diode de feu de brouillard |
| HI BEAM LT | Phare à faisceau haut côté conducteur |
| BLANK | Non utilisé |
| LOW BEAM RT | Phare à faisceau bas côté passager |
| ILLUM RT | Éclairage droit ;
Schéma d’éclairage. |
| LOW BEAM LT | Phare à faisceau bas côté conducteur |
| ILLUM LT | Éclairage gauche ;
Éclairage de la plaque d’immatriculation. |
| INT LTS | Éclairage intérieur |
| BLANK | Non utilisé |
| DEFOG | Dégivrage |
| S/ROOF | Toit ouvrant |
| ILLUM LAMPS | Relais d’éclairage |
| HORN | Klaxon |
| HEAD LAMPS | Phares |
| FUEL | Pompe à carburant |
| A/C | Compresseur de climatisation |
| FOG LAMPS | Phare antibrouillard avant |
| HVAC BLOWER | Chauffage ;
Ventilation ; Ventilateur de climatisation. |
| ABS | Système anti-blocage |
| Nom | Description |
|---|---|
| I/P FUSE BATT | Boîte à fusibles du tableau de bord |
| COOL FAN | Ventilateur de radiateur |
| IGN 2 | Allumage 2 |
| BLANK | Vide |
| IGN 1 | Allumage 1 |
| PWR WNDW | Lève-vitre électrique |
| SPARE | De rechange |
| Relais | |
| BLANK | Non utilisé |
| COOL FAN LOW | Ventilateur de radiateur à basse vitesse |
| HEAD LAMPS HI | Phare haut |
| HEAD LAMPS LOW | Phare bas |
| PWR WNDW | Lève-vitre électrique |
| FRT FOG | Phare antibrouillard |
| COOL FN CNTRL | Commande du ventilateur de radiateur |
| FUEL PUMP | Pompe à carburant |
| A/C COMPRSR | Compresseur de climatisation |
| COOL FAN HI | Ventilateur de radiateur haut |
| ILLUM LAMPS | Lampes d’éclairage |
| BLANK | Non utilisé |
Chevrolet Aveo (2007-2011) – schéma des fusibles
Année de production : 2007, 2008, 2009, 2010, 2011.
Les fusibles de l’allume-cigare (prises de courant) de la Chevrolet Aveo se trouvent dans la boîte à fusibles du tableau de bord. 2007, 2008 (Hayon) – voir les fusibles « LTR » (allume-cigare) et « AUX LTR » (allume-cigare auxiliaire)). 2007, 2008 (Berline) – voir le fusible « CIGAR » (allume-cigare, prise de courant auxiliaire). 2009, 2010, 2011 – voir les fusibles « CIGAR » (allume-cigare) et « SOKET » (prise de courant).
Emplacement de la boîte à fusibles
Tableau de bord
La boîte à fusibles est située côté conducteur dans le tableau de bord, derrière le couvercle.

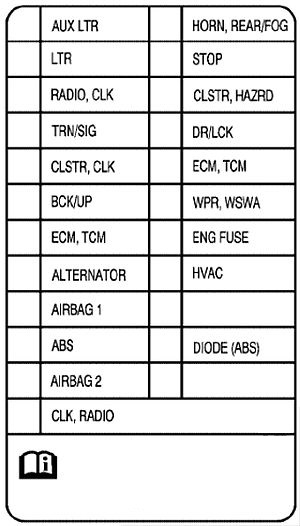

Schéma de la boîte à fusibles
2007, 2008 (Hayon)
Tableau de bord
Affectation des fusibles du tableau de bord (2007, 2008 (Hayon))
| Nom | Description |
|---|---|
| Nom | Description |
| AUX LTR | Allume-cigare auxiliaire |
| HORN, REAR/FOG | Klaxon ;
Feux de brouillard arrière. |
| LTR | Allume-cigare |
| STOP | Feu stop |
| RADIO, CLK | Radio ;
Horloge. |
| CLSTR, HAZRD | Tableau de bord ;
Feux de détresse ; |
| TRN/SIG | Clignotants |
| DR/LCK | Verrouillage des portes ;
Accès à distance sans clé. |
| CLSTR, CLK | Combiné d’instruments du tableau de bord ;
Horloge. |
| ECM, TOM | Module de commande du moteur (ECM) ;
Module de commande de la transmission (TCM). |
| BACK/UP | Feu de recul |
| Nom | Description |
|---|---|
| WPR, WSWA | Lave-glace |
| ECM, TOM | Module de commande du moteur (ECM) ;
Module de commande de la transmission (TCM). |
| ENG FUSE | Fusible moteur |
| ALTERNATOR | Alternateur |
| HVAC | Ventilateur CVC |
| AIRBAG 1 | Airbag 1 |
| BLANK | Non utilisé |
| ABS | Système de prévention du blocage des roues (ABS) |
| DIODE (ABS) | Diode du système de freinage antiblocage |
| AIRBAG 2 | Airbag 2 |
| BLANK | Non utilisé |
| CLK, RADIO | Horloge ;
Radio. |

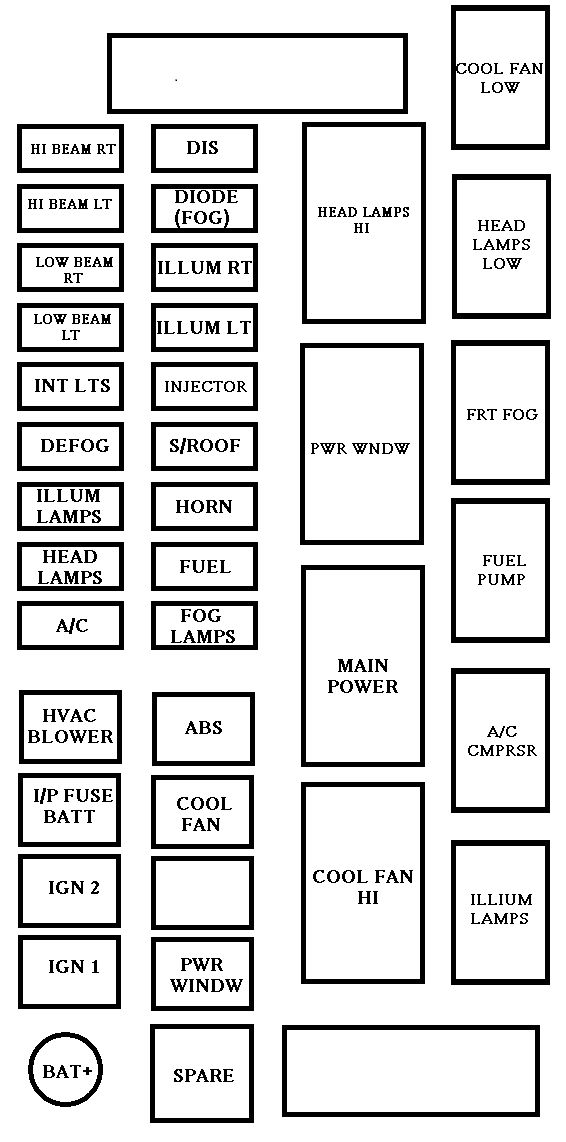

Compartiment moteur
Affectation des fusibles et relais du compartiment moteur (2007, 2008 (Hayon))
| Nom | Description |
|---|---|
| Nom | Description |
| HI BEAM RT | Phare à feux de route côté passager |
| DIS | Système d’allumage direct |
| HI BEAM LT | Phare à feux de route côté conducteur |
| DIODE (FOG) | Diode de feu de brouillard |
| LOW BEAM RT | Phare à feux de croisement côté passager |
| ILLUM RT | Feu de position droit ;
Circuit d’éclairage. |
| LOW BEAM LT | Phare à feux de croisement côté conducteur |
| ILLUM LT | Feu de position côté conducteur ;
Éclairage de la plaque d’immatriculation. |
| INT LTS | Éclairage intérieur |
| INJECTOR | Injecteur |
| DEFOG | Dégivreur |
| S/ROOF | Toit ouvrant |
| ILLUM LAMPS | Relais d’éclairage |
| HORN | Klaxon |
| HEAD LAMPS | Phares |
| FUEL | Pompe à carburant |
| A/C | Compresseur de climatisation |
| FOG LAMPS | Phare antibrouillard avant |
| HVAC BLOWER | Chauffage : ventilation, ventilateur de climatisation |
| ABS | Système anti-blocage des roues |
| Nom | Description |
|---|---|
| I/P FUSE BATT | Boîte à fusibles du tableau de bord |
| COOL FAN | Ventilateur de radiateur |
| IGN 2 | Allumage 2 |
| BLANK | Vide |
| IGN 1 | Allumage 1 |
| PWR WNDW | Lève-vitre électrique |
| SPARE | De rechange |
| Relais | |
| BLANK | Non utilisé |
| COOL FAN LOW | Ventilateur de refroidissement à basse vitesse |
| HEAD LAMPS HI | Phare à feux de route |
| HEAD LAMPS LOW | Phare à feux de croisement |
| PWR WNDW | Lève-vitre électrique |
| FRT FOG | Phare antibrouillard |
| MAIN POWER | Alimentation principale |
| FUEL PUMP | Pompe à carburant |
| A/C COMPRSR | Compresseur de climatisation |
| COOL FAN HI | Ventilateur de refroidissement à haute vitesse |
| ILLUM LAMPS | Lampes d’éclairage |
| BLANK | Non utilisé |
2007, 2008 (Berline)
Tableau de bord
Affectation des fusibles du tableau de bord (2007, 2008 (Berline))
| Nom | Description |
|---|---|
| Nom | Description |
| SDM | Module de détection et de diagnostic |
| WIPER | Interrupteur d’essuie-glace ;
Moteur d’essuie-glace. |
| CLUSTER | Combiné d’instruments du tableau de bord ;
Interrupteur de frein ; Mode antivol. |
| T/SIG | Clignotants ;
Feux de détresse. |
| EMS2 | Interrupteur de feu stop |
| EMS1 | Boîte à fusibles du compartiment moteur ;
H02S arrière ; Module de commande du moteur ; VSS ; Pompe à carburant. |
| STOP LAMP | Interrupteur de frein |
| CIGAR | Allume-cigare ;
Prise de courant. |
| AUDIO/CLOCK | Radio ;
Horloge. |
| OBD | Diagnostic embarqué ;
Antidémarrage. |
| ROOM LAMP | Éclairage du coffre ;
Interrupteur d’ouverture du coffre ; Combiné ; Plafonnier. |
| Nom | Description |
|---|---|
| DEFOGGER | Dégivreur de lunette arrière |
| SUNROOF | Module de toit ouvrant (option) |
| DRL | Feux de jour |
| DOOR LOCK | Verrouillage/déverrouillage des portes |
| B/UP LAMP | Feux de recul |
| HORN | Klaxon |
| ELEC MIRROR | Interrupteur de commande de rétroviseur ;
Plafonnier ; Interrupteur de climatisation. |
| AUDIO/RKE | Radio ;
Accès à distance sans clé ; Horloge ; Alimentation des rétroviseurs ; Module antivol. |
| DEFOG MIRROR | Alimentation des rétroviseurs (dégivrage) ;
Interrupteur de climatisation. |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |

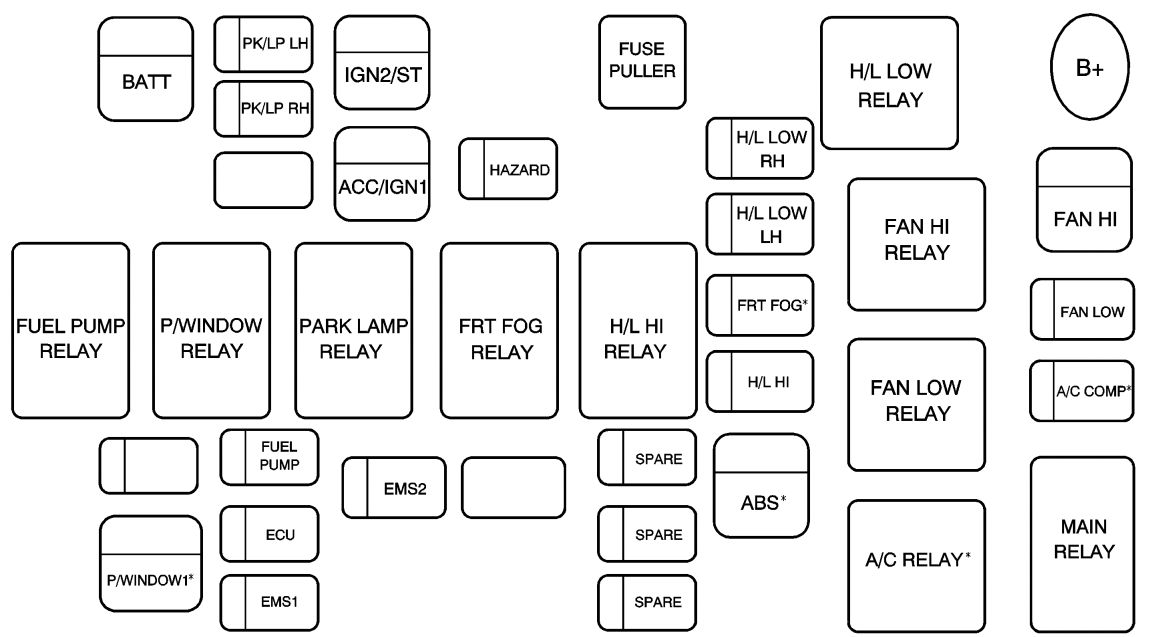

Compartiment moteur
Affectation des fusibles et relais du compartiment moteur (2007, 2008 (Berline))
| Nom | Description |
|---|---|
| Nom | Description |
| BATT | Boîte à fusibles du tableau de bord |
| PK/LP LH | Feu de position côté conducteur : feu arrière |
| PK/LP RH | Feu de position côté passager ; feu arrière |
| IGN2/ST | Allumage |
| ACC/IGN1 | Allumage |
| HAZARD | Feux de détresse ;
Système antivol. |
| H/L LOW RH | Phare à feux de croisement côté passager |
| FAN HI | Ventilateur de refroidissement à haute vitesse |
| H/L LOW LH | Phare à feux de croisement côté conducteur |
| FRT FOG | Feux de brouillard avant (option) |
| FAN LOW | Ventilateur de refroidissement à basse vitesse |
| H/L HI | Feux de route |
| A/C COMP | Compresseur de climatisation (option) |
| FUEL PUMP | Pompe à carburant |
| SPARE | De rechange |
| ABS | Système anti-blocage (option) |
| Nom | Description |
|---|---|
| EMS2 | Valve LEGR, HO2S ;
Électrovanne de purge du réservoir EVAP ; Capteur CMP. |
| P/WINDOW1 | Interrupteur de lève-vitre (option) |
| ECU | Module de commande du moteur ;
Module de commande de la transmission. |
| SPARE | De rechange |
| EMS1 | Module de commande du moteur ;
Injecteur ; Ventilateur de refroidissement ; Compresseur de climatisation. |
| SPARE | De rechange |
| Relais | |
| H/L LOW RELAY | Relais de phares à feux de croisement |
| FAN HI RELAY | Relais de ventilateur de refroidissement à haute vitesse |
| FUEL PUMP RELAY | Relais de pompe à carburant |
| P/WINDOW RELAY | Relais de lève-vitre électrique |
| PARK LAMP RELAY | Relais de feux de stationnement |
| FRT FOG RELAY | Relais de phares antibrouillard avant |
| H/L HI RELAY | Relais de phares à feux de route |
| FAN LOW RELAY | Relais de ventilateur de refroidissement à basse vitesse |
| A/C RELAY | Relais de climatisation (option) |
| MAIN RELAY | Relais principal |
2009, 2010, 2011
Tableau de bord
Affectation des fusibles du tableau de bord (2009, 2010, 2011)
| Nom | Description |
|---|---|
| Nom | Description |
| AUDIO | Audio ;
Horloge ; Antidémarrage. |
| AUDIO/RKE | Interrupteur de climatisation ;
Horloge ; Module d’alimentation des rétroviseurs Audio ; Module antivol ; TPMS. |
| B/UP LAMP | Interrupteur PNP ;
Interrupteur de feu de recul. |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| BLANK | Non utilisé |
| CIGAR | Allume-cigare |
| CLUSTER | Interrupteur de frein ;
TPMS ; Module antivol. |
| DEFOG MIRROR | Alimentation des rétroviseurs ;
Interrupteur de climatisation. |
| RR DEFOG | Dégivrage arrière |
| DOOR LOCK | Verrouillage des portes |
| Nom | Description |
|---|---|
| NA DRL | Circuit NA DRL |
| RÉTROVISEUR/TOIT OUVRANT | Interrupteur de commande de rétroviseur ;
Éclairage intérieur ; Interrupteur de climatisation. |
| EMS 1 | Boîte à fusibles du compartiment moteur ;
TCM ; VSS ; Pompe à carburant. |
| EMS 2 | Interrupteur de feu stop |
| HORN | Klaxon |
| OBD | DLC ;
Antidémarrage. |
| CONSOLE/ÉCLAIRAGE INTÉRIEUR | Éclairage du coffre ;
Interrupteur d’ouverture du coffre ; IPC ; Éclairage intérieur. |
| SDM | Module de détection et de diagnostic |
| SOKET | Prise de courant |
| STOP LAMP | Interrupteur de frein |
| TOIT OUVRANT | Module de toit ouvrant (option) |
| T/SIG | Interrupteur de feux de détresse |
| ESSUIE-GLACE | Interrupteur d’essuie-glace ;
Moteur d’essuie-glace. |
Compartiment moteur
Affectation des fusibles et relais du compartiment moteur (2009, 2010, 2011)
| Nom | Description |
|---|---|
| Nom | Description |
| FAN HI | Relais haute température du ventilateur de refroidissement |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Boîte à fusibles du tableau de bord |
| ACC/IG1 | Relais IGN1 |
| IG2/ST | Relais IGN2 ;
Relais de démarrage. |
| ACC/RAP | Boîte à fusibles du tableau de bord |
| P/WINDOW-2 | Interrupteur de lève-vitre électrique |
| P/W WINDOW-1 | Interrupteur de lève-vitre électrique |
| FAN LOW | Relais basse vitesse du ventilateur de refroidissement |
| A/CON | Relais du compresseur de climatisation |
| PKP LH | Feu arrière (gauche) ;
Feu de position (gauche) ; Clignotants (gauche) Feu de position (gauche) ; Éclairage de la plaque d’immatriculation (gauche). |
| PKLP RH | Feu arrière (droit) ;
Feu de position (droit) ; Clignotants (droit) Feu de position (droit) ; Éclairage de la plaque d’immatriculation (droit) ; Boîte à fusibles I/P. |
| ECU | ECM, TCM |
| FRT FOG | Relais de phares antibrouillard avant |
| F/PUMP | Relais de pompe à carburant |
| HAZARD | Interrupteur de feux de détresse ;
Interrupteur de contact de capot. |
| HDLP HI LH | Phare avant (gauche) ;
IPC. |
| HDLP HI RH | Phare avant (droit) |
| Nom | Description |
|---|---|
| IPC | IPC |
| HDLP LO LH | Phare avant bas (gauche) ;
Boîte à fusibles I/P. |
| HDLP LO RH | Phare avant bas (droit) |
| EMS-1 | ECM ;
Injecteur. |
| DLIS | Démarrage |
| EMS-2 | Électrovanne de purge du réservoir EVAP ;
Chauffage thermostatique ; Capteur H02S ; Capteur MAF. |
| SPARE | Non utilisé |
| Relais | |
| F/PUMP RELAY | Pompe à carburant |
| STARTER RELAY | Démarrage |
| PARK LAMP RELAY | Feux de stationnement |
| FRONT FOG RELAY | Phare antibrouillard |
| HDLP HIGH RELAY | Phare avant haut |
| HDLP LOW RELAY | Phare avant bas |
| FAN HIGH RELAY | Ventilateur de refroidissement haut |
| FAN LOW RELAY | Ventilateur de refroidissement basse vitesse |
| A/CON RELAY | Climatisation |
| ENGINE MAIN RELAY | Alimentation principale du moteur |
| ACC/RAP RELAY | Boîte à fusibles I/P |
| ACC/RAP RELAY | Démarrage |
Chevrolet Aveo (2012-2020) – schéma des fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Le fusible de l’allume-cigare (prise de courant) est le fusible n° 34 (CIGAR APO) dans la boîte à fusibles du tableau de bord.
Emplacement de la boîte à fusibles
Tableau de bord
La boîte à fusibles est située dans le tableau de bord (côté conducteur) derrière le couvercle.
Compartiment moteur
La boîte à fusibles est située dans le compartiment moteur, à côté de la batterie.
Schémas des boîtes à fusibles
2013, 2014, 2015, 2016
Tableau de bord

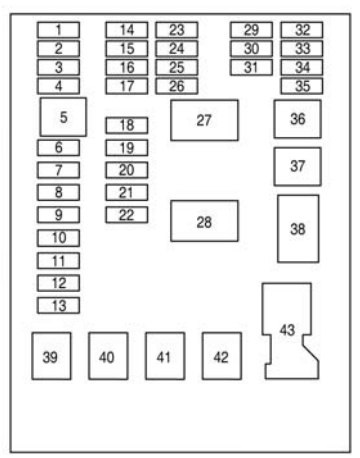

Affectation des fusibles dans le tableau de bord (2013-2016)
| N° | Description |
|---|---|
| N° | Description |
| 1 | DLIS |
| 2 | Connecteur de données |
| 3 | Airbag |
| 4 | Commande de vitres |
| 5 | Réserve |
| 6 | Module de commande de carrosserie 8 |
| 7 | Module de commande de carrosserie 7 |
| 8 | Module de commande de carrosserie 6 |
| 9 | Module de commande de carrosserie 5 |
| 10 | Module de commande de carrosserie 4 |
| 11 | Module de commande de carrosserie 3 |
| 12 | Module de commande de carrosserie 2 |
| 13 | Module de commande de carrosserie 1 |
| 14 | Tableau de bord |
| 15 | OnStar |
| 16 | Aide au stationnement arrière à ultrasons |
| 17 | Centre d’information du conducteur |
| 18 | Audio |
| 19 | Remorque |
| 20 | VLBS |
| 21 | CHEVYSTAR |
| N° | Description |
|---|---|
| 22 | Chauffage ;
Ventilation ; Climatisation. |
| 23 | HDLPALC |
| 24 | Embrayage |
| 25 | Clignotants ;
Détection automatique des passagers. |
| 26 | Airbag activé ;
Manivelle |
| 27 | Relais d’activation |
| 28 | Déverrouillage du hayon |
| 29 | Activation de la remorque/Manivelle |
| 30 | Horloge à ressort |
| 31 | Chauffage, ventilation et climatisation |
| 32 | Réserve |
| 33 | Toit ouvrant |
| 34 | Allume-cigare |
| 35 | Réserve |
| 36 | Vitres arrière électriques |
| 37 | Vitres avant électriques |
| 38 | RAP/ACCY |
| 39 | Convertisseur DC/DC |
| 40 | Commande rapide de la vitre conducteur haut/bas |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Connecteur de batterie |

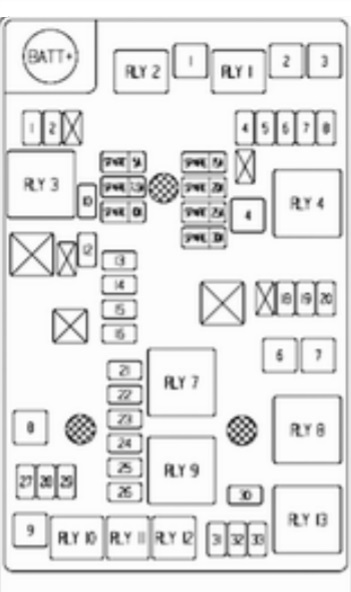

Compartiment moteur (moteurs LUV et LUW)
Affectation des fusibles et relais dans le compartiment moteur (LUV et LUW, 2013-2016)
| N° | Description |
|---|---|
| N° | Description |
| Mini | |
| 1 | Valve du système de freinage antiblocage |
| 2 | Toit ouvrant |
| 3 | Non utilisé |
| 4 | Lave-glace arrière |
| 5 | Contrôle de tension réglable |
| 6 | Liquide du système de freinage antiblocage |
| 7 | Détection automatique des passagers/ROS |
| 8 | Rétroviseur extérieur |
| 9 | Non utilisé |
| 10 | Dégivreur de lunette arrière |
| 11 | Non utilisé |
| 12 | Rétroviseur extérieur chauffant |
| 13 | Siège avant chauffant |
| 14 | Module de commande du système d’alimentation 1 |
| 15 | Carburant flexible |
| 16 | Lave-glace |
| 17 | Pompe à carburant (1,8 L) |
| 18 | Module de commande moteur 5 |
| 19 | Module de commande du système d’alimentation 2/nivellement |
| 20 | Module de commande de transmission 1 |
| 21 | Module de commande moteur 1 |
| 22 | Bobine |
| 23 | Module de commande moteur 4 |
| 24 | Module de commande moteur 3 |
| 25 | Module de commande moteur 2 |
| 26 | Injecteur ;
Bobine d’allumage. |
| 27 | Module de commande moteur |
| 28 | Embrayage du compresseur de climatisation |
| 29 | Module de commande de transmission |
| N° | Description |
|---|---|
| 30 | Klaxon |
| 31 | Phares antibrouillard avant |
| 32 | Phare gauche (feux de croisement) |
| 33 | Phare droit (feux de croisement) |
| SPARE | Réserve |
| Type J | |
| 1 | Pompe du système de freinage antiblocage |
| 2 | Essuie-glace avant |
| 3 | Ventilateur |
| 4 | Démarrage/démarrage IEC |
| 5 | Non utilisé |
| 6 | Ventilateur de refroidissement K5 |
| 7 | Ventilateur de refroidissement K4 |
| 8 | EVP |
| 9 | Démarrage |
| Relais | |
| RLY 1 | Relais de commande d’essuie-glace avant |
| RLY 2 | Relais de vitesse d’essuie-glace avant |
| RLY 3 | Relais de dégivrage de lunette arrière |
| RLY 4 | Relais de fonctionnement/démarrage |
| RLY 5 | Non utilisé |
| RLY 6 | Relais de pompe à carburant (1,8 L) |
| RLY 7 | Relais de ventilateur de refroidissement K2 (1,4 L) |
| RLY 8 | Relais de ventilateur de refroidissement K3 (1,8 L) ;
Relais de courant élevé du ventilateur de refroidissement K3 (1,4 L). |
| RLY 9 | Relais du système de transmission |
| RLY 10 | Relais d’activation de courant élevé |
| RLY 11 | Relais d’embrayage du compresseur de climatisation |
| RLY 12 | Relais de feux de croisement |
| RLY 13 | Relais de ventilateur de refroidissement K1 |
Compartiment moteur (moteur LWE)
Affectation des fusibles et relais dans le compartiment moteur (LWE, 2013-2016)
| N° | Description |
|---|---|
| N° | Description |
| Mini | |
| 1 | Valve du système de freinage antiblocage |
| 2 | Toit ouvrant |
| 3 | Non utilisé |
| 4 | Pompe à eau à débit variable |
| 5 | Rétroviseur extérieur |
| 6 | AOS/ROS |
| 7 | Huile ABS |
| 8 | Contrôle de tension réglable |
| 9 | Lave-glace arrière |
| 10 | Non utilisé/IBS (si présent dans l’équipement) |
| 11 | Dégivreur de lunette arrière |
| 12 | Non utilisé ;
Verrouillage électrique de la colonne de direction (si présent dans l’équipement). |
| 13 | Non utilisé ;
Valve SAI (si présente dans l’équipement). |
| 14 | Rétroviseur extérieur chauffant |
| 15 | Siège avant chauffant |
| 16 | Module de commande du système d’alimentation 1 |
| 17 | Ventilation du réservoir |
| 18 | Essuie-glace |
| 19 | Pompe à carburant (si présente dans l’équipement) |
| 20 | Module de commande moteur 5 |
| 21 | Module de commande du système d’alimentation 2/nivellement |
| 22 | Module de commande de transmission 1/convertisseur DC-DC |
| 23 | Puissance de la pompe à eau auxiliaire |
| 24 | Module de commande moteur 1 |
| 25 | Bobine |
| 26 | Module de commande moteur 4 |
| 27 | Module de commande moteur 3 |
| 28 | Module de commande moteur 2 |
| 29 | Injecteur/bobine d’allumage |
| 30 | Module de commande moteur |
| 31 | Embrayage du compresseur de climatisation |
| 32 | Module de commande de transmission |
| 33 | Klaxon |
| 34 | Phares antibrouillard avant |
| N° | Description |
|---|---|
| 35 | Phare gauche (feux de croisement) |
| 36 | Phare droit (feux de croisement) |
| Type J | |
| 1 | Essuie-glace avant |
| 2 | Pompe du système de freinage antiblocage |
| 3 | Ventilateur |
| 4 | Démarrage/démarrage IEC |
| 5 | REC |
| 6 | Ventilateur de refroidissement K4 |
| 7 | Ventilateur de refroidissement K5 |
| 8 | Pompe SAI (si présente dans l’équipement) |
| 9 | EVP |
| 10 | Démarrage |
| Micro-relais | |
| RLY 1 | Commande d’essuie-glace avant |
| RLY 3 | Vitesse d’essuie-glace avant |
| Relais HC-Micro | |
| RLY 7 | Alimentation de la pompe à eau auxiliaire (si présente dans l’équipement) |
| RLY 12 | Démarrage |
| Relais U-Micro | |
| RLY 2 | Pompe à eau à débit variable |
| RLY 6 | Non utilisé/valve SAI (si présente dans l’équipement) |
| RLY 8 | Pompe à carburant (si présente dans l’équipement) |
| RLY 13 | Embrayage du compresseur de climatisation |
| RLY 14 | Feux de croisement |
| Mini relais | |
| RLY 4 | Dégivrage arrière |
| RLY 5 | Fonctionnement/Manivelle manuelle |
| RLY 9 | Pompe SAI (si présente dans l’équipement) |
| RLY 10 | Ventilateur de refroidissement K3 |
| RLY 11 | P/T |
| RLY 15 | Ventilateur de refroidissement K1 |
2017, 2018, 2019, 2020
Tableau de bord
Affectation des fusibles dans le tableau de bord (2017, 2018)
| Nom | Description |
|---|---|
| Nom | Description |
| DLS | Interrupteur de verrouillage logique |
| DLC | Connecteur de données |
| SDM | Module de capteur et de diagnostic |
| L/GATE | Hayon |
| PWR WNDW REAR | Vitres arrière électriques |
| BCM8 | Module de commande de carrosserie 8 |
| BCM7 | Module de commande de carrosserie 7 |
| BCM6 | Module de commande de carrosserie 6 |
| BCM5 | Module de commande de carrosserie 5 |
| BCM4 | Module de commande de carrosserie 4 |
| BCM3 | Module de commande de carrosserie 3 |
| BCM2 | Module de commande de carrosserie 2 |
| BCM1 | Module de commande de carrosserie 1 |
| IPC | Combiné d’instruments |
| TELEMATICS | Télématique |
| PAS/SBSA | Système d’aide au stationnement ;
Système d’alerte d’angle mort. |
| RAIN SNSR | Essuie-glace avec capteur de pluie |
| AUDIO | Audio |
| TRAILER1 | Remorque 1 |
| Nom | Description |
|---|---|
| LDW/FCA | Alerte de franchissement de ligne ;
Alerte de collision frontale. |
| CGM | Module de passerelle centrale |
| HVAC1 | Chauffage, ventilation et climatisation 1 |
| HLLD SW | Interrupteur de nivellement automatique des phares |
| IPC/AOS | Combiné d’instruments ;
Affichage de détection automatique des passagers. |
| SPARE | — |
| TRAILER2 | Attelage de remorque 2 |
| CLOCKSPRING | Kit d’airbag |
| HVAC2 | Chauffage, ventilation et climatisation 2 |
| HTD STR WHL | Volant chauffant |
| SPARE | — |
| S/ROOF SW | Interrupteur de toit ouvrant |
| CIGAR APO | Source d’alimentation auxiliaire |
| ESCL | Verrouillage électrique de la colonne de direction |
| PWR WNDW FRONT | Vitres avant électriques |
| IRAP ACCY | Accessoire IRAP |
| BATT CONN | Connecteur de batterie |
| RUN RELAY | Relais de marche |
| L/GATE RELAY | Relais de hayon |
| IRAP RELAY | Relais IRAP |
| RAP/ACCY RELAY | Alimentation des accessoires maintenue ;
Relais d’accessoires. |
À propos de la Chevrolet Aveo (2002-2020)
La Chevrolet Aveo, produite de 2002 à 2020, est une voiture compacte qui a gagné en popularité grâce à son accessibilité et sa praticité. Ce modèle était disponible en différentes versions de carrosserie, y compris le hayon et la berline, permettant aux clients de choisir selon leurs préférences. La Chevrolet Aveo était équipée de diverses motorisations, les moteurs à essence de 1,2 à 1,6 litre étant les plus courants. Ces moteurs étaient réputés pour leur fiabilité et leur économie de carburant, ce qui faisait de l’Aveo un choix idéal pour la conduite en ville et en banlieue.
Schéma de la boîte à fusibles de la Chevrolet Aveo
Cette page présente le schéma de la boîte à fusibles de la Chevrolet Aveo, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule, il est donc important de connaître sa configuration.
