Chevrolet Captiva C140 (2011-2018) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Chevrolet Captiva C140 (2011–2018), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Chevrolet Captiva C140 – schéma de la boîte à fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare/prise de courant dans le Chevrolet Captiva est le fusible 22 dans la boîte à fusibles de l’habitacle.

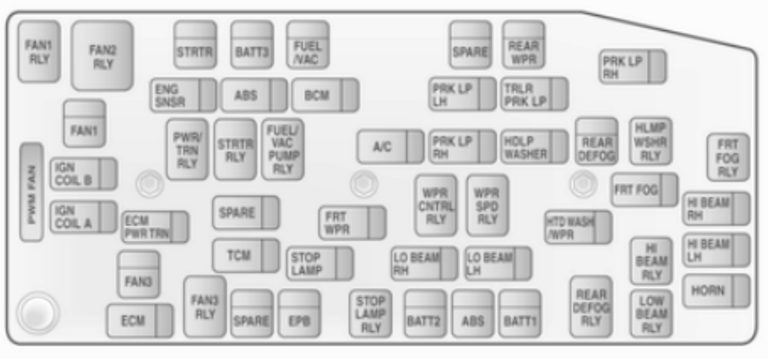

Compartiment moteur
Situé à côté du réservoir de liquide lave-glace.
| Nom | Description |
| ABS | Système anti-blocage des roues |
| A/C | Climatisation |
| BATT1 | Boîte à fusibles du tableau de bord |
| BATT2 | |
| BATT3 | |
| BCM | Unité de commande électronique de la carrosserie |
| ECM | ECM |
| ECM PWR TRN |
ECM, moteur et transmission |
| ENG SNSR |
Capteurs de gestion moteur |
| EPB | Frein de stationnement électrique |
| FAN1 | Flux d’air de refroidissement |
| FAN3 | Flux d’air de refroidissement |
| FRT FOG | Feux de brouillard avant |
| FRT WPR | Essuie-glace avant |
| FUEL/VAC | Pompe à carburant ;
Pompe à vide. |
| HDLP WASHER | Buse de lave-phares |
| HI BEAM LH | Feux de route (phare gauche) |
| HI BEAM RH | Feux de route (phare droit) |
| HORN | Klaxon |
| HTD WASH/ MIR | Chauffage du liquide lave-glace ;
Rétroviseurs extérieurs chauffants. |
| IGN COIL A | Bobine d’allumage |
| IGN COIL B | Bobine d’allumage |
| LO BEAM LH | Feux de croisement (phare gauche) |
| LO BEAM RH | Feux de croisement (phare droit) |
| PRK LP LH | Feux de position (phare gauche) |
| PRK LP RH | Feux de position (phare droit) |
| PWM FAN | Signal de commande du ventilateur PWM |
| REAR DEFOG | Dégivrage de la lunette arrière |
| REAR WPR | Essuie-glace arrière |
| SPARE | – |
| STOP LAMP | Feux stop |
| STRTR | Démarreur |
| TCM | Unité de commande de transmission |
| TRLR PRL LP |
Feux de position de remorque |

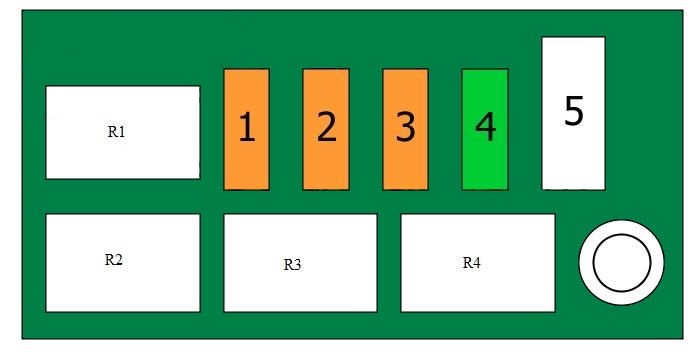

Boîte à fusibles pour moteur diesel
| Numéro | Description | Ampères [A] |
| 1 | PTC, relais | 40 |
| 2 | 40 | |
| 3 | 40 | |
| 4 | Relais de chauffage du filtre à carburant | 30 |
| 5 | Unité de commande des bougies de préchauffage | 60 |
| R1 | PTC, relais | |
| R2 | ||
| R3 | ||
| R4 | Relais de chauffage du filtre à carburant |
À propos du Chevrolet Captiva C140 (2011-2018)
Le Chevrolet Captiva C140, produit de 2011 à 2018, est un SUV populaire qui offre une combinaison d’espace, de confort et de performances. Ce modèle est connu pour son design robuste et sa capacité à gérer différents terrains. Le Captiva C140 était disponible avec diverses motorisations, y compris des moteurs essence et diesel de différentes puissances, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la praticité, offrant amplement d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles du Chevrolet Captiva C140
Cette page présente le schéma de la boîte à fusibles du Chevrolet Captiva C140, essentiel pour l’identification et l’entretien des circuits électriques du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est crucial pour un entretien correct. Utilisez toujours des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément important du véhicule et son entretien correct assure le bon fonctionnement de tous les équipements électriques.
