Audi Q5 FY (2018-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi Q5 FY (2018–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi Q5 FY (2018-2020) – schéma poistky
Rok výroby: 2018, 2019, 2020.
Emplacement de la boîte à fusibles
Habitacle
Il y a deux barres de fusibles dans l’habitacle.

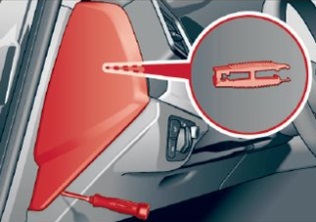

La première est située sur le côté gauche du tableau de bord.

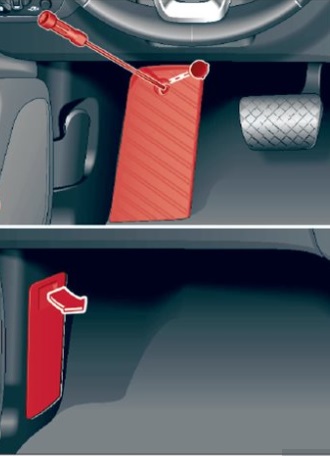

La seconde est située dans le repose-pieds du conducteur dans les véhicules avec volant à gauche ou derrière le couvercle dans l’espace pour les pieds du passager avant dans les véhicules avec volant à droite.

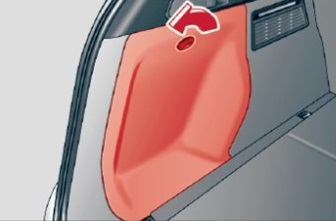

Compartiment à bagages
Il est situé derrière le revêtement sur le côté gauche du compartiment arrière.
Schémas de la boîte à fusibles

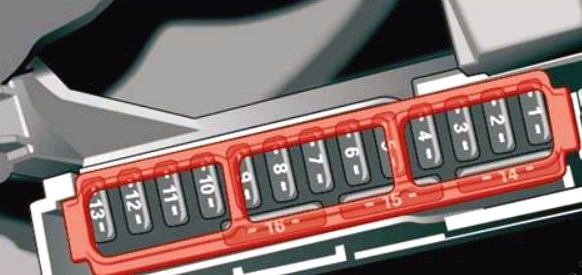

Panneau de fusibles du tableau de bord
Affectation des fusibles sur le côté gauche du tableau de bord (2018-2020)
| Numéro | Description |
|---|---|
| 2 | Téléphone |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port de charge USB. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Affichage du système d’infodivertissement |
| 9 | Tableau de bord |
| 10 | Unité d’infodivertissement |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 14 | Système d’infodivertissement |
| 15 | Régulation de l’assistance à la conduite en embouteillage |
| 16 | Chauffage du volant |
Boîte à fusibles du repose-pieds

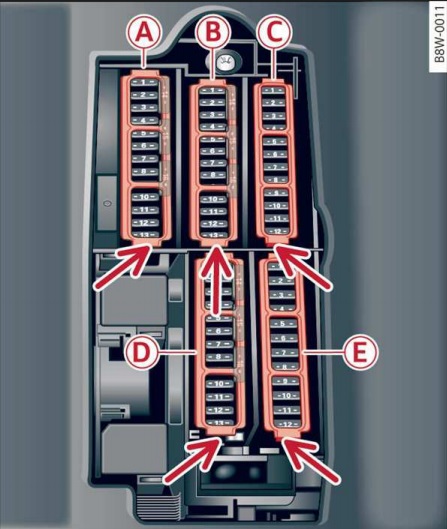

Véhicules avec volant à gauche
Véhicules avec volant à droite
Affectation des fusibles dans l’espace pour les pieds du conducteur / passager avant (2018-2020)
| Numéro | Description |
| Panneau de fusibles P A (marron) | |
| A2 | 2018 :
Capteur de débit massique d’air ; Réglage de l’arbre à cames ; Pompe de refroidisseur d’air comprimé ; 2019-2020 : Éléments du moteur |
| A3 | 2018 :
Soupape d’échappement ; Injecteurs de carburant ; Ouverture du radiateur ; 2019 : Injecteurs de carburant ; Chauffage du carter d’huile ; 2020 : Soupape d’échappement ; Injecteurs de carburant ; Ouverture du radiateur ; Chauffage du carter d’huile. |
| A4 | 2018 :
Pompe à vide ; Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel ; 2019-2020 : Pompe à vide ; Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel ; Soupape d’échappement ; Capteur de radiateur ; Éléments du moteur. |
| A5 | Capteur de feu stop |
| A6 | Soupapes du moteur ;
Réglage de l’arbre à cames. |
| A7 | 2018 :
Capteur d’oxygène chauffé ; Capteur de débit massique d’air ; 2019 : Capteurs d’oxygène chauffés ; 2020 : Capteurs d’oxygène chauffés ; Capteur de débit massique d’air ; Pompe à eau. |
| A8 | 2018 :
Pompe à eau ; Pompe haute pression ; Vanne de régulation haute pression ; 2019 : Pompe à eau ; 2020 : Pompe à eau ; Pompe haute pression ; Vanne de régulation haute pression ; Capteur de débit massique d’air ; Éléments du moteur. |
| A9 | Pompe à eau chaude |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | Capteur de position de la pédale d’embrayage |
| A12 | 2018-2019 :
Soupapes du moteur ; 2020 : Soupapes du moteur ; Support moteur. |
| A13 | Ventilateur de radiateur |
| A14 | 2018-2019 :
Injecteurs de carburant ; 2020 : Module de commande moteur. |
| A15 | 2018 :
Bobines d’allumage ; 2019-2020 : Bobines d’allumage ; Capteurs d’oxygène chauffés. |
| A16 | Pompe à carburant |
| Panneau de fusibles P B (rouge) | |
| B1 | Système d’alarme antivol |
| B2 | Module de commande moteur |
| B3 | Support lombaire |
| B4 | Mécanisme de sélection de la transmission automatique |
| B5 | Klaxon |
| B6 | Frein de stationnement électromécanique |
| B7 | Module de commande de porte |
| B8 | Éclairage de plafond intérieur |
| B9 | 2018 :
Non utilisé ; 2019-2020 : Système de connexion d’alarme. |
| B10 | Module de commande d’airbag |
| B11 | Contrôle électronique de stabilité (ESC) |
| B12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| B13 | Système de gestion du climat |
| B14 | Module de commande de porte avant droite |
| B15 | 2018-2019 :
Compresseur de climatisation ; 2020 : Compresseur de climatisation ; Chauffage de nuque gauche. |
| B16 | 2018-2019 :
Non utilisé ; 2020 : Système de freinage |
| Panneau de fusibles P C (noir) |
| C1 | Sièges avant chauffants |
| C2 | Essuie-glaces |
| C3 | Électronique du phare gauche |
| C4 | Toit panoramique |
| C5 | Module de commande de porte avant gauche |
| C6 | Prises |
| C7 | 2018-2019 :
Module de commande de porte arrière droite ; 2020 : Module de commande de porte arrière droite ; Fenêtre électrique de porte arrière droite. |
| C8 | Transmission intégrale |
| C9 | Électronique du phare droit |
| C10 | Lave-glace ;
Lave-phares. |
| C11 | Module de commande de porte arrière gauche |
| C12 | 2018-2019 :
Non utilisé ; 2020 : Chauffage stationnaire |
| Panneau de fusibles P D (noir) | |
| D1 | Ventilation des sièges ;
Rétroviseur ; Système de climatisation ; Commande du système de climatisation arrière ; Dégivrage du pare-brise ; Diagnostic. |
| D2 | 2018-2019 :
Diagnostic Système de gestion du climat ; 2020 : Diagnostic ; Module de commande du système électrique du véhicule. |
| D3 | 2018 :
Activateur sonore et régulation du son d’échappement ; 2019 : Non utilisé ; 2020 : Activateur sonore et régulation du son d’échappement |
| D4 | Capteur de position de la pédale d’embrayage |
| D5 | 2018-2019 :
Démarrage du moteur ; 2020 : Démarrage du moteur ; Désactivation en mode d’urgence. |
| D7 | 2018-2019 :
Prise de charge USB arrière ; 2020 : Prise de charge USB arrière ; Pédale d’accélérateur active. |
| D8 | 2018 :
HomeLink ; 2019-2020 : Ouverture de porte de garage ; Stabilisation électromécanique active. |
| D9 | Régulateur de vitesse adaptatif |
| D10 | 2018 :
Non utilisé ; 2019-2020 : Son externe ; Module de pédale. |
| D11 | Caméra vidéo |
| D12 | Phare droit |
| D13 | Phare gauche |
| D14 | 2018 :
Essuie-glace arrière ; 2019-2020 : Valve de refroidissement de la transmission. |
| D16 | 2018 :
Non utilisé ; 2019-2020 : Préparation pour le divertissement des sièges arrière. |
| Panneau de fusibles P E (rouge) | |
| E1 | Bobines d’allumage |
| E2 | 2018 :
Non utilisé ; 2019 : Soupapes du moteur ; 2020 : Embrayage de compresseur, système GNC ; Soupapes du moteur. |
| E5 | 2018 :
Support moteur ; 2019-2020 : Non utilisé. |
| E6 | Transmission automatique |
| E7 | Tableau de bord |
| E8 | Système de climatisation (ventilateur) |
| E10 | Commande dynamique |
| E11 | 2018-2019 :
Démarrage du moteur ; 2020 : Démarrage du moteur ; Gestion de la température. |
| E12 | 2018-2019 :
Non utilisé ; 2020 : Pompe à huile |

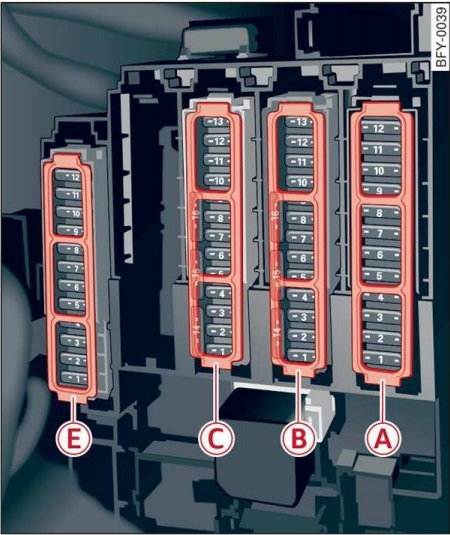

Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2018-2020)
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau de fusibles A (noir) | |
| A1 | 2018-2019 :
Non utilisé ; 2020 : Gestion de la chaleur |
| A2 | Dégivrage du pare-brise |
| A3 | Dégivrage du pare-brise |
| A5 | Contrôle de la suspension, suspension pneumatique |
| A6 | Transmission automatique |
| A7 | Dégivrage de la lunette arrière |
| A8 | Sièges arrière chauffants |
| A9 | Feux arrière gauches |
| A10 | Tendeur de ceinture de sécurité gauche |
| A11 | Verrouillage centralisé |
| A12 | Hayon électrique |
| Panneau de fusibles B (rouge) | |
| Non divisé | |
| B2 | 2018-2019 :
Non utilisé ; 2020 : Batterie haute tension. |
| B3 | 2018-2019 :
Non utilisé ; 2020 : Pompe à eau haute tension. |
| B4 | 2018-2019 :
Non utilisé ; 2020 : Moteur électrique. |
| B8 | 2018-2019 :
Non utilisé ; 2020 : Compresseur de climatisation. |
| B10 | 2018-2019 :
Non utilisé ; 2020 : Batterie haute tension. |
| B11 | 2018-2019 :
Non utilisé ; 2020 : Dispositif de charge rapide. |
| Numéro | Description |
|---|---|
| Panneau de fusibles C (marron) | |
| C2 | Téléphone |
| C3 | Support lombaire |
| C4 | Assistant latéral Audi |
| C5 | 2018 :
Non utilisé ; 2019-2020 : Préparation pour le divertissement des sièges arrière. |
| C7 | 2018 :
Non utilisé ; 2019-2020 : Ouverture et démarrage du véhicule (NFC). |
| C8 | 2018-2019 :
Module intelligent (réservoir) ; 2020 : Récepteur radio pour le chauffage ; Module intelligent (réservoir de carburant). |
| C9 | Porte-gobelet réfrigéré |
| C10 | 2018-2019 :
Non utilisé ; 2020 : Tuner TV. |
| C11 | 2018 :
Batterie 12 V ; 2019-2020 : Module de contrôle de la batterie auxiliaire. |
| C12 | HomeLink / Ouvre-porte de garage |
| C13 | Caméra de recul, caméras périphériques |
| C14 | Feux arrière droits |
| C16 | Tendeur de ceinture de sécurité droit |
| Panneau de fusibles E (rouge) | |
| E2 | Amplificateur audio |
| E3 | 2018 :
Chauffage AdBlue ; 2019 : Non utilisé ; 2020 : Chauffage AdBlue. |
| E5 | Attelage de remorque (feu droit) |
| E7 | Attelage de remorque |
| E8 | Attelage de remorque (feu gauche) |
| E9 | Attelage de remorque (prise) |
| E10 | Différentiel sport |
| E11 | 2018 :
Chauffage AdBlue ; 2019 : Non utilisé ; 2020 : Chauffage AdBlue. |
Audi Q5 FY – schéma poistkovej skrinky
Rok výroby: 2018, 2019, 2020.
Emplacement de la boîte à fusibles
Habitacle
Il y a deux barres de fusibles dans l’habitacle.
La première est située sur le côté gauche du tableau de bord.
La seconde est située dans le repose-pieds du conducteur sur les véhicules avec volant à gauche, ou derrière le couvercle dans le repose-pieds du passager avant sur les véhicules avec volant à droite.
Compartiment à bagages
Il est situé derrière le revêtement sur le côté gauche du compartiment arrière.
Schémas de la boîte à fusibles
2021
Panneau de fusibles du repose-pieds
Véhicules avec volant à gauche

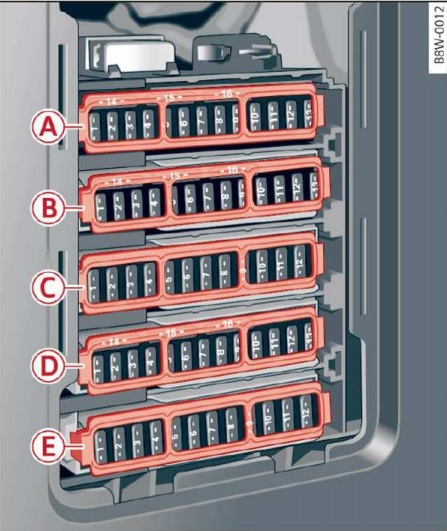

Véhicules avec volant à droite
Affectation des fusibles dans le repose-pieds du conducteur/passager avant
| Numéro | Description |
| Panneau de fusibles P A (marron) | |
| A1 | Chauffage du catalyseur |
| A2 | Composants du moteur |
| A3 | Vannes d’échappement ;
Injecteurs de carburant ; Admission du radiateur ; Chauffage du carter de bloc. |
| A4 | Pompe à vide ;
Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel ; Vannes d’échappement. |
| A5 | Capteur de feu stop |
| A6 | Vannes du moteur ;
Réglage de l’arbre à cames. |
| A7 | Capteurs d’oxygène chauffés ;
Capteur de débit massique d’air ; Pompe à eau. |
| A8 | Pompe à eau ;
Pompe haute pression ; Vanne de régulation haute pression ; Capteur de débit massique d’air ; Support moteur ; Vanne de température. |
| A9 | Pompe à eau chaude ;
Générateur de système de traction 48 V ; Pompe à eau 48 V ; |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | Capteur de position de la pédale d’embrayage ;
Générateur de système de traction 48 V ; Pompe à eau ; Générateur de système de traction 12 V. |
| A12 | Vannes du moteur ;
Support moteur. |
| A13 | Ventilateur de radiateur |
| A14 | Injecteurs de carburant ;
Module de commande du moteur. |
| A15 | Bobines d’allumage ;
Capteurs d’oxygène chauffés. |
| A16 | Pompe à carburant |
| Panneau de fusibles P B (rouge) | |
| B1 | Système d’alarme antivol |
| B2 | Module de commande du moteur |
| B3 | Support lombaire ;
Massage des sièges ; Électronique du siège avant gauche. |
| B4 | Mécanisme de sélection de la transmission automatique |
| B5 | Klaxon |
| B6 | Frein de stationnement électromécanique |
| B7 | Module de prise de diagnostic |
| B8 | Module de commande de pavillon |
| B9 | Système de liaison d’alarme. |
| B10 | Module de commande d’airbag |
| B11 | Contrôle électronique de stabilité (ESC) ;
ABS. |
| B12 | Prise de diagnostic ;
Capteur de lumière et de pluie. |
| B13 | Système de commande de climatisation, chauffage et ventilation |
| B14 | Module de commande de porte avant droite |
| B15 | Compresseur de climatisation |
| B16 | Système de freinage |
| Panneau de fusibles P C (noir) | |
| C1 | Chauffage des sièges avant |
| C2 | Essuie-glaces |
| C3 | Électronique du phare gauche |
| C4 | Toit ouvrant panoramique en verre |
| C5 | Module de commande de porte avant gauche |
| C6 | Prises 12V |
| C7 | Module de commande de porte arrière droite ;
Lève-vitre électrique de porte arrière droite. |
| C8 | Transmission intégrale |
| C9 | Électronique du phare droit |
| C10 | Lave-glace ;
Lave-phares. |
| C11 | Module de commande de porte arrière gauche |
| C12 | Chauffage stationnaire |
| Panneau de fusibles D (noir) | |
| D1 | Électronique des sièges avant ;
Ventilation des sièges ; Rétroviseur ; Système de climatisation ; Commande du système de climatisation arrière ; Dégivrage du pare-brise avant ; Port de diagnostic. |
| D2 | Port de diagnostic ;
Module de commande du système électrique du véhicule. |
| D3 | Activateur de son et régulation du son d’échappement |
| D4 | Capteur de position de la pédale d’embrayage |
| D5 | Démarrage du moteur ;
Désactivation en mode d’urgence. |
| D6 | Informations routières (TMC) ;
Port de diagnostic. |
| D7 | Ports USB |
| D8 | HomeLink |
| D9 | Régulateur de vitesse adaptatif ;
Assistant de conduite Audi. |
| D10 | Son externe ;
Module de pédale d’accélérateur. |
| D11 | Caméra avant |
| D12 | Phare droit |
| D13 | Phare gauche |
| D14 | Vanne de refroidissement de l’huile de transmission. |
| D15 | Alarme ;
Système mains libres. |
| Panneau de fusibles E (rouge) | |
| E1 | Bobines d’allumage |
| E2 | Compresseur de climatisation |
| E5 | Phare gauche |
| E6 | Transmission automatique |
| E7 | Tableau de bord |
| E8 | Système de climatisation (ventilateur) |
| E9 | Phare droit |
| E10 | Contrôle dynamique |
| E11 | Démarrage du moteur ;
Gestion thermique. |
| E12 | Pompe à huile. |
Panneau de fusibles du tableau de bord
Affectation des fusibles sur le côté gauche du tableau de bord
| Numéro | Description |
|---|---|
| 2 | – |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port de charge USB. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Écran central |
| 9 | Combiné d’instruments |
| 10 | Réglage du volume |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 14 | Système d’infodivertissement |
| 15 | Réglage de la colonne de direction assistée |
| 16 | Chauffage du volant ;
Électronique du volant. |
Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles A (noir) | |
| A1 | Gestion thermique ;
Pompe de liquide de refroidissement. |
| A2 | Dégivrage du pare-brise avant |
| A3 | Dégivrage du pare-brise avant |
| A5 | Contrôle de la suspension ;
Suspension pneumatique. |
| A6 | Transmission automatique |
| A7 | Dégivrage de la lunette arrière |
| A8 | Chauffage des sièges arrière |
| A9 | Feux arrière gauches |
| A10 | Module d’airbags |
| A11 | Verrouillage du hayon ;
Verrouillage de la trappe à carburant ; Système d’accès confort. |
| A12 | Hayon électrique |
| Boîte à fusibles B (rouge) | |
| B2 | Batterie haute tension ; |
| B3 | Pompe à eau de batterie haute tension. |
| B4 | Moteur électrique ; |
| B6 | Compresseur électrique |
| B8 | Compresseur de climatisation. |
| B9 | Contrôle de la température |
| B10 | Batterie haute tension. |
| B11 | Dispositif de charge haute tension |
| Numéro | Description |
|---|---|
| Panneau de fusibles C (marron) | |
| C1 | Antenne externe |
| C2 | Audi Phonebox |
| C3 | Support lombaire ;
Électronique du siège avant droit ; Massage des sièges. |
| C4 | Assistant latéral Audi |
| C6 | Surveillance de la pression des pneus |
| C7 | Ouverture et démarrage du véhicule (NFC). |
| C8 | Récepteur radio auxiliaire pour le chauffage ;
Module intelligent (réservoir de carburant). |
| C9 | Porte-gobelet climatisé |
| C10 | Tuner TV ;
Module d’échange de données et de télématique. |
| C11 | Module de contrôle de la batterie auxiliaire |
| C12 | HomeLink, Ouvre-porte de garage |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | Feux arrière droits |
| C16 | Module d’airbags ;
Module de prétensionneur de ceinture de sécurité du passager avant. |
| Panneau de fusibles E (rouge) | |
| E2 | – |
| E3 | Nettoyage des gaz d’échappement, AdBlue |
| E5 | Attelage de remorque (feu droit) |
| E7 | Attelage de remorque |
| E8 | Attelage de remorque (feu gauche) |
| E9 | Attelage de remorque (prise) |
| E10 | Différentiel sport ;
Transmission intégrale. |
| E11 | AdBlue |
2022
Boîte à fusibles du repose-pieds
Véhicules avec volant à gauche
Véhicules avec volant à droite
Affectation des fusibles dans le repose-pieds du conducteur/passager avant
| Numéro | Description |
| Panneau de fusibles P A (marron) | |
| A1 | Chauffage du catalyseur |
| A2 | Composants du moteur |
| A3 | Vannes d’échappement ;
Injecteurs de carburant ; Admission du radiateur ; Chauffage du carter de bloc. |
| A4 | Pompe à vide ;
Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel ; Vannes d’échappement. |
| A5 | Capteur de feu stop |
| A6 | Vannes du moteur ;
Réglage de l’arbre à cames. |
| A7 | Capteurs d’oxygène chauffés ;
Capteur de débit massique d’air ; Pompe à eau. |
| A8 | Pompe à eau ;
Pompe haute pression ; Vanne de régulation haute pression ; Capteur de débit massique d’air ; Support moteur ; Vanne de température. |
| A9 | Pompe à eau chaude ;
Générateur de système de traction 48 V ; Pompe à eau 48 V ; |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | Capteur de position de la pédale d’embrayage ;
Générateur de système de traction 48 V ; Pompe à eau ; Générateur de système de traction 12 V. |
| A12 | Vannes du moteur ;
Support moteur. |
| A13 | Ventilateur de radiateur |
| A14 | Injecteurs de carburant ;
Unité de commande du moteur. |
| A15 | Bobines d’allumage ;
Capteurs d’oxygène chauffés. |
| A16 | Pompe à carburant |
| Panneau de fusibles P B (rouge) | |
| B1 | Système d’alarme antivol |
| B2 | Unité de commande du moteur |
| B3 | Support lombaire ;
Massage des sièges ; Électronique du siège avant gauche. |
| B4 | Mécanisme de sélection de la transmission automatique |
| B5 | Klaxon |
| B6 | Frein de stationnement électromécanique |
| B7 | Module de port de diagnostic |
| B8 | Module de commande de pavillon |
| B9 | Système de connexion d’alarme. |
| B10 | Module de commande d’airbag |
| B11 | Contrôle électronique de stabilité (ESC) ;
ABS. |
| B12 | Port de diagnostic ;
Capteur de lumière et de pluie. |
| B13 | Système de commande de climatisation, chauffage et ventilation |
| B14 | Module de commande de porte avant droite |
| B15 | Compresseur de climatisation |
| B16 | Système de freinage |
| Panneau de fusibles P C (noir) | |
| C1 | Chauffage des sièges avant |
| C2 | Essuie-glace |
| C3 | Électronique du phare gauche |
| C4 | Toit ouvrant panoramique en verre |
| C5 | Module de commande de porte avant gauche |
| C6 | Prises 12V |
| C7 | Module de commande de porte arrière droite ;
Lève-vitre électrique de porte arrière droite. |
| C8 | Transmission intégrale |
| C9 | Électronique du phare droit |
| C10 | Lave-glace ;
Lave-phares. |
| C11 | Module de commande de porte arrière gauche |
| C12 | Chauffage stationnaire |
| Panneau de fusibles D (noir) | |
| D1 | Électronique des sièges avant ;
Ventilation des sièges ; Rétroviseur ; Système de climatisation ; Commande du système de climatisation arrière ; Dégivrage du pare-brise avant ; Port de diagnostic. |
| D2 | Port de diagnostic ;
Module de commande du système électrique du véhicule. |
| D3 | Activateur de son et régulation du son d’échappement |
| D4 | Capteur de position de la pédale d’embrayage |
| D5 | Démarrage du moteur ;
Désactivation en mode d’urgence. |
| D6 | Informations routières (TMC) ;
Port de diagnostic. |
| D7 | Ports USB |
| D8 | HomeLink |
| D9 | Régulateur de vitesse adaptatif ;
Assistant de conduite Audi. |
| D10 | Son externe ;
Module de pédale d’accélérateur. |
| D11 | Caméra avant |
| D12 | Phare droit |
| D13 | Phare gauche |
| D14 | Vanne de refroidissement de l’huile de transmission. |
| D15 | Alarme ;
Système mains libres. |
| Panneau de fusibles E (rouge) | |
| E1 | Bobines d’allumage |
| E2 | Compresseur de climatisation |
| E5 | Phare gauche |
| E6 | Transmission automatique |
| E7 | Tableau de bord |
| E8 | Système de climatisation (ventilateur) |
| E9 | Phare droit |
| E10 | Contrôle dynamique |
| E11 | Démarrage du moteur ;
Gestion thermique. |
| E12 | Pompe à huile. |
Panneau de fusibles du tableau de bord
Affectation des fusibles sur le côté gauche du tableau de bord
| Numéro | Description |
|---|---|
| 2 | – |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port USB de charge. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Écran central |
| 9 | Combiné d’instruments |
| 10 | Réglage du volume |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 14 | Système d’infodivertissement |
| 15 | Réglage de la colonne de direction assistée |
| 16 | Chauffage du volant ;
Électronique du volant. |
Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau de fusibles A (noir) | |
| A1 | Gestion thermique ;
Pompe de liquide de refroidissement. |
| A2 | Dégivrage du pare-brise avant |
| A3 | Dégivrage du pare-brise avant |
| A5 | Contrôle de la suspension ;
Suspension pneumatique. |
| A6 | Transmission automatique |
| A7 | Dégivrage de la lunette arrière |
| A8 | Chauffage des sièges arrière |
| A9 | Feux arrière gauches |
| A10 | Module d’airbags |
| A11 | Verrouillage du hayon ;
Verrouillage de la trappe à carburant ; Système d’accès confort. |
| A12 | Hayon électrique |
| Panneau de fusibles B (rouge) | |
| B2 | Batterie haute tension ; |
| B3 | Pompe à eau de batterie haute tension. |
| B4 | Moteur électrique ; |
| B6 | Compresseur électrique |
| B8 | Compresseur de climatisation. |
| B9 | Contrôle de la température |
| B10 | Batterie haute tension. |
| B11 | Dispositif de charge haute tension |
| Numéro | Description |
|---|---|
| Boîte à fusibles C (marron) | |
| C1 | Antenne externe |
| C2 | Audi Phonebox |
| C3 | Support lombaire ;
Électronique du siège avant droit ; Massage des sièges. |
| C4 | Assistant latéral Audi |
| C6 | Surveillance de la pression des pneus |
| C7 | Ouverture et démarrage du véhicule (NFC). |
| C8 | Récepteur radio pour le chauffage ;
Module intelligent (réservoir de carburant). |
| C9 | Porte-gobelet climatisé |
| C10 | Tuner TV ;
Module d’échange de données et de télématique. |
| C11 | Module de contrôle de la batterie auxiliaire |
| C12 | HomeLink, Ouvre-porte de garage |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | Feux arrière droits |
| C16 | Module d’airbags ;
Module de prétensionneur de ceinture de sécurité du passager avant. |
| Boîte à fusibles E (rouge) | |
| E2 | – |
| E3 | Nettoyage des gaz d’échappement, AdBlue |
| E5 | Attelage de remorque (feu droit) |
| E7 | Attelage de remorque |
| E8 | Attelage de remorque (feu gauche) |
| E9 | Attelage de remorque (prise) |
| E10 | Différentiel sport ;
Transmission intégrale. |
| E11 | AdBlue |
À propos de l’Audi Q5 FY (2018-2022)
L’Audi Q5 FY, produite de 2018 à 2022, est un SUV élégant et sophistiqué qui combine un design moderne avec des technologies avancées. Ce modèle est réputé pour son espace, son confort et ses excellentes caractéristiques de conduite. L’Audi Q5 FY offre une variété d’options de moteur, y compris des variantes essence et diesel, conçues pour offrir des performances et une efficacité optimales. Grâce à des caractéristiques de sécurité avancées et des technologies telles que le système quattro, ce véhicule est idéal pour ceux qui recherchent fiabilité et confort sur la route.
Schéma de la boîte à fusibles de l’Audi Q5 FY
Cette page présente le schéma de la boîte à fusibles de l’Audi Q5 FY, essentiel pour l’entretien et les réparations appropriés du véhicule. Les emplacements typiques des boîtes à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leur valeur en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre Audi Q5 FY.
