Audi A4 et S4 B9/8W (2017-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles des Audi A4 et S4 B9/8W (2017–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Audi A4 et S4 B9/8W – schéma poistky
Rok výroby: 2017, 2018, 2019.
Le fusible de l’allume-cigare / prise de courant dans l’Audi A4 et S4 est le fusible n° 6 (tableau de fusibles noir C) à l’intérieur de la boîte à fusibles dans le plancher du conducteur / passager.
Emplacement de la boîte à fusibles
Espace pour les pieds du conducteur / passager avant
Véhicules avec volant à gauche : Situé sous le repose-pieds.

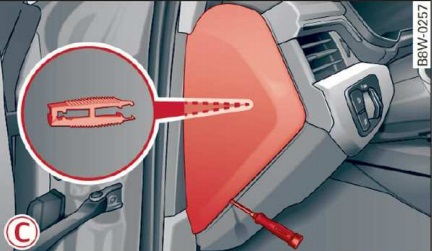

Véhicules avec volant à droite : derrière le panneau sous la boîte à gants.
Poste de conduite côté conducteur
Compartiment à bagages
Situé sur le côté gauche du compartiment à bagages, derrière le panneau de garniture.
Schémas de la boîte à fusibles
2017
Espace pour les pieds du conducteur / passager avant (LHD)
Espace pour les pieds du passager avant (RHD)
Affectation des fusibles dans l’habitacle (pieds) (2017)
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau marron A | |
| 1 | – |
| 2 | Capteur de débit massique d’air ;
Réglage de l’arbre à cames. |
| 3 | Sortie d’échappement ;
Injecteurs de carburant ; Entrée du radiateur. |
| 4 | Pompe à vide ;
Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel. |
| 5 | Capteur de feu stop |
| 6 | Vannes moteur |
| 7 | Capteur d’oxygène chauffé ;
Capteur de débit massique d’air. |
| 8 | Pompe à eau ;
Pompe haute pression ; Vanne de régulation haute pression. |
| 9 | Pompe à eau chaude |
| 10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| 11 | Capteur de position de la pédale d’embrayage |
| 12 | Vannes moteur |
| 13 | Ventilateur de radiateur |
| 14 | Injecteurs de carburant |
| 15 | Bobines d’allumage |
| 16 | Pompe à carburant |
| Panneau rouge B. | |
| 1 | Système d’alarme antivol |
| 2 | Module de commande moteur |
| 3 | Support lombaire |
| 4 | Mécanisme de sélection de la transmission automatique |
| 5 | Klaxon |
| 6 | Frein de stationnement électromécanique |
| 7 | Module de commande de passerelle |
| 8 | Lumières intérieures |
| 9 | – |
| 10 | Module de commande d’airbag |
| 11 | Contrôle électronique de stabilité (ESC) |
| 12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie |
| 13 | Système de climatisation |
| 14 | Module de commande de porte avant droite |
| 15 | Compresseur de climatisation |
| Panneau noir C | |
| 1 | Sièges avant chauffants |
| Numéro | Description |
|---|---|
| 2 | Essuie-glace |
| 3 | Électronique du phare gauche |
| 4 | Toit panoramique en verre / toit ouvrant / toit coulissant |
| 5 | Module de commande de porte avant gauche |
| 6 | Portes |
| 7 | Module de commande de porte arrière droite |
| 8 | – |
| 9 | Électronique du phare droit |
| 10 | Lave-glace de pare-brise ;
Lave-phares. |
| 11 | Module de commande de porte arrière gauche |
| Panneau noir D | |
| 1 | Ventilation des sièges ;
Rétroviseur ; Commande du système de climatisation arrière. |
| 2 | Passerelle ;
Système de climatisation. |
| 3 | Réglage de l’actionneur sonore, son d’échappement |
| 4 | Capteur de position de la pédale d’embrayage |
| 5 | Démarrage du moteur |
| 6 | – |
| 7 | – |
| 8 | Homelink |
| 9 | Régulateur de vitesse adaptatif |
| 10 | – |
| 11 | Caméra |
| 12 | Phare Matrix LED et phare LED droit |
| 13 | Phare Matrix LED et phare LED gauche |
| 14 | Essuie-glace de lunette arrière |
| Panneau rouge E. | |
| 1 | Bobines d’allumage |
| 2 | Vannes pour réservoirs de gaz naturel |
| 3 | – |
| 4 | – |
| 5 | Support moteur |
| 6 | Transmission automatique |
| 7 | Tableau de bord |
| 8 | Système de climatisation (ventilateur) |
| 9 | – |
| 10 | Contrôle dynamique |
| 11 | Démarrage du moteur |
Poste de conduite côté conducteur
Affectation des fusibles dans l’habitacle côté conducteur (2017)
| Numéro | Description |
|---|---|
| 1 | – |
| 2 | Téléphone |
| 3 | – |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Affichage du système d’infodivertissement |
| 9 | Combiné d’instruments |
| 10 | Unité d’infodivertissement |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 13 | – |
| 14 | Système d’infodivertissement |
| 15 | – |
| 16 | Volant chauffant |
Côté gauche du compartiment à bagages

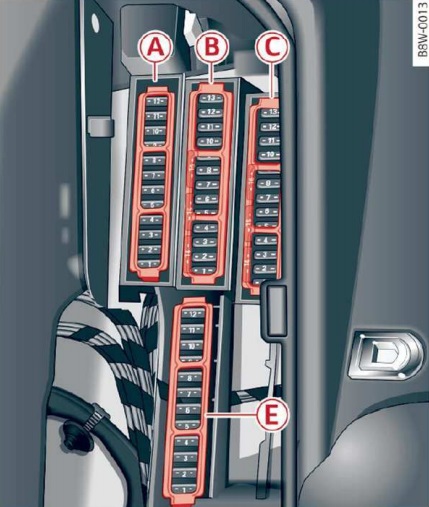

Affectation des fusibles dans le compartiment à bagages gauche (2017)
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau noir A | |
| 1 | – |
| 2 | Chauffage du pare-brise |
| 3 | Chauffage du pare-brise |
| 4 | – |
| 5 | Contrôle de la suspension |
| 6 | Transmission automatique |
| 7 | Chauffage de la lunette arrière |
| 8 | Sièges arrière chauffants |
| 9 | Feux arrière |
| 10 | Tendeur de ceinture de sécurité gauche |
| 11 | Verrouillage centralisé |
| 12 | Couvercle de coffre électrique |
| Panneau rouge B. | |
| – | Non attribué |
| Panneau marron C | |
| 1 | – |
| 2 | Téléphone |
| 3 | Support lombaire |
| 4 | Assistant latéral Audi |
| 5 | – |
| Numéro | Description |
|---|---|
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Homelink |
| 13 | Caméra de recul ;
Caméras périphériques. |
| 14 | Feux arrière droits |
| 15 | – |
| 16 | Tendeur de ceinture de sécurité droit |
| Panneau rouge E. | |
| 1 | – |
| 2 | Amplificateur audio |
| 3 | Chauffage AdBlue |
| 4 | – |
| 5 | Attelage de remorque (feu droit) |
| 6 | – |
| 7 | Attelage de remorque |
| 8 | Attelage de remorque (feu gauche) |
| 9 | Attelage de remorque (prise) |
| 10 | Différentiel sport |
| 11 | Ad Blue |
Audi A4 et S4 B9/8W – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Le fusible de l’allume-cigare / prise de courant dans l’Audi A4 et S4 est le fusible n° 6 (tableau de fusibles noir C) dans la boîte à fusibles dans le plancher du conducteur / passager.
| Couleur | Ampère [A] |
|---|---|
| Noir | 1 |
| Violet | 3 |
| Marron clair | 5 |
| Marron | 7,5 |
| Rouge | 10 |
| Bleu | 15 |
| Jaune | 20 |
| Blanc ou transparent | 25 |
| Vert | 30 |
| Orange | 40 |
Emplacement de la boîte à fusibles

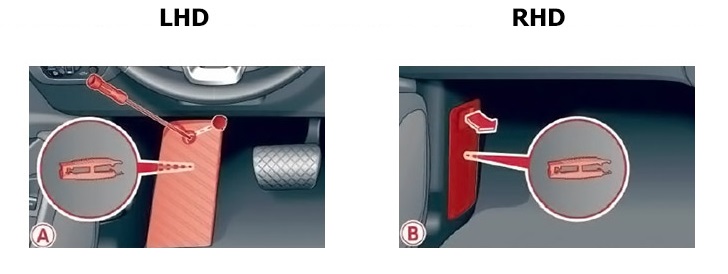

Espace pour les pieds du conducteur ou du passager avant.
Véhicules avec volant à gauche : Situé sous le repose-pieds.
Véhicules avec volant à droite : derrière le couvercle sous la boîte à gants.
Boîte à fusibles côté conducteur
Compartiment à bagages

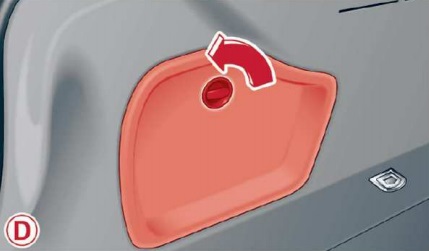

Situé sur le côté gauche du compartiment à bagages, derrière la garniture.
Schémas de la boîte à fusibles
2020
Espace pour les pieds du conducteur (volant à droite)
Espace pour les pieds du passager avant (volant à droite)

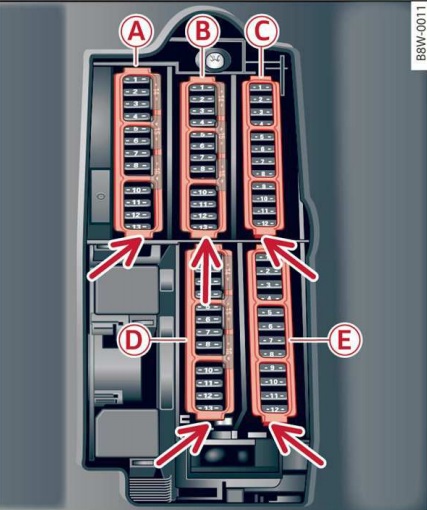

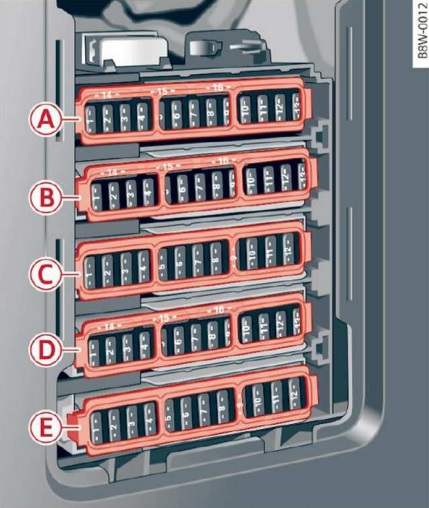

Affectation des fusibles dans l’habitacle
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau marron A | |
| 1 | – |
| 2 | Éléments du compartiment moteur |
| 3 | Clapet d’échappement ;
Injecteurs de carburant ; Ouverture du radiateur ; Chauffage du couvercle du bloc moteur. |
| 4 | Pompe à vide ;
Pompe à eau chaude ; Capteur NOx ; Capteur de particules ; Capteur de biodiesel ; Clapet d’échappement. |
| 5 | Capteur de feu stop |
| 6 | Vannes du compartiment moteur ;
Réglage de l’arbre à cames |
| 7 | Capteur d’oxygène chauffé ;
Débit massique d’air ; Pompe à eau. |
| 8 | Pompe à eau ;
Pompe haute pression ; Vanne de régulation haute pression ; Vanne de température ; Support moteur. |
| 9 | Pompe à eau chaude ;
Relais moteur. |
| 10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| 11 | Capteur de position de la pédale d’embrayage ;
Démarrage du moteur ; Pompe à eau. |
| 12 | Vannes du compartiment moteur ;
Montage moteur. |
| 13 | Ventilateur de radiateur |
| 14 | Injecteurs de carburant ;
Unité de commande moteur. |
| 15 | Bobines d’allumage ;
Capteur d’oxygène chauffé. |
| 16 | Pompe à carburant |
| Panneau rouge B. | |
| 1 | Système d’alarme antivol |
| 2 | Unité de commande moteur |
| 3 | Support lombaire ;
Électronique du siège avant gauche ; Massage des sièges. |
| 4 | Mécanisme de sélection de la transmission automatique |
| 5 | Klaxon |
| 6 | Frein de stationnement électromécanique |
| 7 | Unité de commande de passerelle |
| 8 | Unité de commande électronique sous le pavillon |
| 9 | Système de connexion d’alarme |
| 10 | Unité de commande d’airbag |
| 11 | Contrôle électronique de stabilité (ESC) |
| 12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| 13 | Système de gestion de la climatisation, du chauffage et de la ventilation |
| 14 | Unité de commande de porte avant droite |
| 15 | Compresseur de climatisation |
| Panneau noir C | |
| 1 | Sièges avant chauffants |
| Numéro | Description |
|---|---|
| 2 | Essuie-glaces de pare-brise |
| 3 | Électronique du phare gauche |
| 4 | Toit panoramique en verre / toit ouvrant / toit coulissant |
| 5 | Module de commande de porte avant gauche |
| 6 | Prises |
| 7 | Module de commande de porte arrière droite |
| 8 | Module de commande AWD |
| 9 | Électronique du phare droit |
| 10 | Essuie-glaces de pare-brise ;
Essuie-phares. |
| 11 | Module de commande de porte arrière gauche |
| 12 | Chauffage stationnaire |
| Panneau noir D | |
| 1 | Électronique des sièges avant ;
Ventilation des sièges ; Rétroviseur ; Système de climatisation pour les passagers arrière, chauffage et ventilation ; Dégivrage du pare-brise ; Diagnostic CAN. |
| 2 | Port CAN
Système de climatisation, chauffage et ventilation. |
| 3 | Générateur de son ; |
| 4 | Capteur de position de la pédale d’embrayage |
| 5 | Démarrage du moteur ;
Désactivation en mode d’urgence. |
| 6 | Port CAN ; |
| 7 | Port de charge USB |
| 8 | Homelink (ouverture de porte de garage) |
| 9 | Régulateur de vitesse adaptatif ;
Réglage de la distance. |
| 10 | – |
| 11 | Caméra |
| 12 | Phare Matrix LED et phare LED droit |
| 13 | Phare Matrix LED et phare LED gauche |
| 14 | Vanne de refroidissement de l’huile de transmission |
| 15 | Alarme ;
Kit mains libres. |
| Panneau rouge E. | |
| 1 | Bobines d’allumage |
| 2 | Embrayage de compresseur, système GNC |
| 3 | – |
| 4 | – |
| 5 | Phare gauche |
| 6 | Transmission automatique |
| 7 | Tableau de bord |
| 8 | Système de climatisation (ventilateur d’air frais) |
| 9 | Phare droit |
| 10 | Contrôle dynamique |
| 11 | Démarrage du moteur |
Poste de conduite côté conducteur

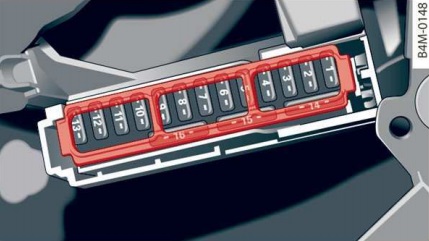

Affectation des fusibles dans l’habitacle côté conducteur
| Numéro | Description |
|---|---|
| 1 | Ouverture et démarrage du véhicule (NFC) |
| 2 | Audi Phonebox ;
Port USB. |
| 3 | – |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port de charge USB. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Écran central |
| 9 | Combiné d’instruments |
| 10 | Commande de volume |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 13 | Capteur de particules pour le système de climatisation |
| 14 | Système d’infodivertissement |
| 15 | – |
| 16 | Volant chauffant ;
Électronique de la colonne de direction. |
Côté gauche du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau noir A | |
| 1 | – |
| 2 | Dégivrage du pare-brise |
| 3 | Dégivrage du pare-brise |
| 4 | – |
| 5 | Contrôle de la suspension |
| 6 | Transmission automatique |
| 7 | Dégivrage de la lunette arrière |
| 8 | Sièges arrière chauffants |
| 9 | Feux arrière gauches |
| 10 | Module d’airbag |
| 11 | Verrouillage centralisé |
| 12 | Couvercle de coffre électrique ;
Bouchon de réservoir de carburant. |
| Panneau rouge B. | |
| 6 | Compresseur électrique ;
Coupure de l’alimentation de la batterie. |
| Panneau marron C | |
| 1 | – |
| 2 | Téléphone ;
Fonction de charge des appareils mobiles – USB. |
| 3 | Support lombaire ;
Électronique du siège avant droit ; Massage des sièges. |
| 4 | Assistant latéral Audi |
| 5 | – |
| Numéro | Description |
|---|---|
| 6 | Surveillance de la pression des pneus |
| 7 | Ouverture et démarrage du véhicule (NFC) |
| 8 | Récepteur radio pour chauffage stationnaire ;
Module intelligent (réservoir de carburant). |
| 9 | – |
| 10 | Tuner TV ;
Port CAN. |
| 11 | Module de batterie supplémentaire |
| 12 | Homelink (ouverture de porte de garage) |
| 13 | Caméra de recul ;
Caméras périphériques. |
| 14 | Feux arrière droits |
| 15 | – |
| 16 | Système d’airbag |
| Panneau rouge E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Attelage de remorque (feu droit) |
| 6 | – |
| 7 | Attelage de remorque |
| 8 | Attelage de remorque (feu gauche) |
| 9 | Attelage de remorque (prise) |
| 10 | Différentiel sport |
| 11 | Nettoyage des gaz d’échappement, AdBlue |
Audi A4 et S4 B9/8W – schéma poistky
Rok výroby: 2022.
Le fusible de l’allume-cigare / prise de courant dans l’Audi A4 et S4 est le fusible n° 6 (tableau de fusibles noir C) dans la boîte à fusibles située dans le compartiment des pieds du conducteur / passager.
| Couleur | Ampère [A] |
|---|---|
| Noir | 1 |
| Violet | 3 |
| Marron clair | 5 |
| Marron | 7,5 |
| Rouge | 10 |
| Bleu | 15 |
| Jaune | 20 |
| Blanc ou transparent | 25 |
| Vert | 30 |
| Orange | 40 |
Emplacement de la boîte à fusibles
Espace pour les pieds du conducteur (volant à droite)
Espace pour les pieds du passager avant (volant à droite)
Affectation des fusibles dans l’habitacle
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau marron A | |
| 1 | Chauffage du catalyseur |
| 2 | Composants du moteur |
| 3 | Clapet d’échappement ;
Injecteurs de carburant ; Admission d’air ; Chauffage du moteur. |
| 4 | Pompe à vide ;
Pompe à eau chaude ; Capteur NOx ; Capteur de particules ; Capteur de biodiesel ; Clapet d’échappement. |
| 5 | Capteur de feu stop |
| 6 | Vannes moteur ;
Réglage de l’arbre à cames |
| 7 | Sonde lambda chauffée ;
Capteur de débit massique ; Pompe à eau. |
| 8 | Pompe à eau ;
Pompe haute pression ; Vanne de régulation haute pression ; Vanne de température ; Fixation du moteur. |
| 9 | Pompe à eau chaude ;
Relais moteur. Générateur d’entraînement 48 V ; Pompe à eau 48V. |
| 10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| 11 | Capteur de position de la pédale d’embrayage ;
Démarrage du moteur ; Pompe à eau ; Générateur d’entraînement 48 V ; Générateur d’entraînement 12 V. |
| 12 | Vannes moteur ;
Montage du moteur. |
| 13 | Refroidissement du moteur |
| 14 | Injecteurs de carburant ;
Module de commande du moteur. |
| 15 | Bobines d’allumage ;
Sonde lambda chauffée. |
| 16 | Pompe à carburant |
| Panneau rouge B. | |
| 1 | Système d’alarme antivol |
| 2 | Module de commande du moteur |
| 3 | Support lombaire ;
Électronique du siège avant gauche ; Massage du siège. |
| 4 | Mécanisme de sélection de la transmission automatique |
| 5 | Klaxon |
| 6 | Frein de stationnement électromécanique |
| 7 | Module de commande de la passerelle CAN |
| 8 | Module de commande électronique sous le pavillon |
| 9 | Système de connexion d’alarme ;
Module de communication. |
| 10 | Module de commande d’airbag |
| 11 | Contrôle électronique de stabilité (ESC) ;
ABS. |
| 12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie. |
| 13 | Système de gestion de la climatisation, du chauffage et de la ventilation |
| 14 | Module de commande de la porte avant droite |
| 15 | Compresseur de climatisation |
| 16 | Réservoir de pression du système de freinage |
| Panneau noir C | |
| 1 | Chauffage des sièges avant |
| Numéro | Description |
|---|---|
| 2 | Essuie-glaces avant |
| 3 | Électronique du phare gauche |
| 4 | Toit panoramique en verre/toit coulissant/relevable |
| 5 | Module de commande de la porte avant gauche |
| 6 | Prise de courant 12V |
| 7 | Module de commande de la porte arrière droite ;
Actionneur de la vitre arrière droite. |
| 8 | Module de commande AWD (transmission intégrale) |
| 9 | Électronique du phare droit |
| 10 | Lave-glace avant ;
Lave-phares. |
| 11 | Module de commande de la porte et de la vitre arrière gauche |
| 12 | Chauffage stationnaire |
| Panneau noir D | |
| 1 | Électronique des sièges avant ;
Ventilation des sièges ; Rétroviseur ; Système de gestion de la climatisation, du chauffage et de la ventilation arrière ; Dégivrage du pare-brise ; Diagnostic CAN. |
| 2 | Passerelle CAN ;
Système de gestion de la climatisation, du chauffage et de la ventilation. |
| 3 | Générateur de son |
| 4 | Capteur de position de la pédale d’embrayage |
| 5 | Démarrage du moteur ;
Désactivation en mode d’urgence. |
| 6 | Passerelle CAN ;
Système d’information routière (TMC). |
| 7 | Prise de charge USB |
| 8 | Homelink (ouverture de porte de garage) |
| 9 | Régulateur de vitesse adaptatif ;
Réglage de la distance. |
| 10 | – |
| 11 | Caméra vidéo |
| 12 | Phare Matrix LED et phare LED droit |
| 13 | Phare Matrix LED et phare LED gauche |
| 14 | Vanne de refroidissement de l’huile de transmission |
| 15 | Alarme ;
Kit mains libres. |
| Panneau rouge E. | |
| 1 | Bobines d’allumage |
| 2 | Compresseur de climatisation |
| 3 | – |
| 4 | – |
| 5 | Phare gauche |
| 6 | Transmission automatique |
| 7 | Tableau de bord |
| 8 | Système de climatisation (ventilateur d’air frais) |
| 9 | Phare droit |
| 10 | Contrôle dynamique |
| 11 | Démarrage du moteur |
Tableau de bord côté conducteur
Affectation des fusibles dans le tableau de bord côté conducteur
| Numéro | Description |
|---|---|
| 1 | Ouverture et démarrage du véhicule (NFC) |
| 2 | Audi Phonebox ;
Alimentation pour appareils mobiles. |
| 3 | – |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port de charge USB. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Affichage du système d’infodivertissement |
| 9 | Ensemble d’instruments |
| 10 | Unité d’infodivertissement |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 13 | Capteur de particules pour le système de climatisation |
| 14 | Système d’infodivertissement |
| 15 | – |
| 16 | Chauffage du volant ;
Électronique de la colonne de direction. |
Partie gauche du coffre
Affectation des fusibles dans le coffre
| Numéro | Description |
|---|---|
| Numéro | Description |
| Panneau noir A | |
| 1 | – |
| 2 | Chauffage du pare-brise |
| 3 | Chauffage du pare-brise |
| 4 | – |
| 5 | Contrôle de la suspension |
| 6 | Transmission automatique |
| 7 | Chauffage de la lunette arrière |
| 8 | Chauffage des sièges arrière |
| 9 | Feux arrière gauches |
| 10 | Module d’airbags |
| 11 | Cache de coffre électrique ;
Trappe à carburant ; Module du système d’accès confort. |
| 12 | Cache de coffre électrique ; |
| Panneau rouge B. | |
| 6 | Compresseur électrique ;
Coupure de l’alimentation de la batterie. |
| Panneau marron C | |
| 1 | Antenne externe |
| 2 | Audi Phonebox |
| 3 | Support lombaire ;
Électronique du siège avant droit ; Massage des sièges. |
| 4 | Audi Side Assist |
| 5 | – |
| Numéro | Description |
|---|---|
| 6 | Surveillance de la pression des pneus |
| 7 | Ouverture et démarrage du véhicule (NFC) |
| 8 | Récepteur radio du chauffage stationnaire ;
Module intelligent (réservoir de carburant). |
| 9 | – |
| 10 | Tuner TV ;
Passerelle CAN. |
| 11 | Module de batterie supplémentaire |
| 12 | Homelink (ouverture de porte de garage) |
| 13 | Caméra de recul ;
Caméras périphériques. |
| 14 | Feux arrière droits |
| 15 | – |
| 16 | Système d’airbags ;
Prétensionneur de ceinture de sécurité passager. |
| Panneau rouge E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Attelage de remorque (feu droit) |
| 6 | – |
| 7 | Attelage de remorque |
| 8 | Attelage de remorque (feu gauche) |
| 9 | Attelage de remorque (prise) |
| 10 | Différentiel sport ;
Transmission intégrale. |
| 11 | Nettoyage des gaz d’échappement, AdBlue |
À propos de l’Audi A4 et S4 B9/8W (2017-2022)
Les modèles Audi A4 et S4 B9/8W, produits de 2017 à 2022, représentent une combinaison de design élégant et de technologie avancée. Ces véhicules sont réputés pour leurs performances et leur confort, offrant diverses options de motorisation, y compris des variantes essence et diesel. L’Audi A4 est souvent équipée de moteurs quatre cylindres turbocompressés, tandis que la S4 propose un moteur six cylindres TFSI plus puissant. Les deux modèles sont dotés des dernières technologies en matière de sécurité et d’infodivertissement, ce qui en fait un choix idéal pour ceux qui recherchent un véhicule fiable et sophistiqué.
Schéma de la boîte à fusibles Audi A4 et S4 B9/8W
Cette page présente le schéma de la boîte à fusibles pour les modèles Audi A4 et S4 B9/8W, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord ou dans un panneau latéral. Les diagrammes montrent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les composants électriques du véhicule.
