Chevrolet Spark M300 (2009-2015) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Chevrolet Spark M300 (2009–2015), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Chevrolet Spark M300 (2009-2015) – schéma des fusibles
Année de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) dans le Chevrolet Spark M300 (2009-2015) est le fusible F5DA dans le schéma des fusibles.

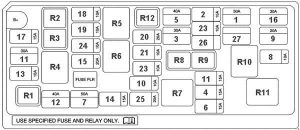

Schéma des fusibles dans le compartiment moteur
| N° |
Ampérage [A] |
Description |
| F1UA | 50 | Relais de dégivrage de la lunette arrière, bloc de fusibles – tableau de bord |
| F1UB | 15 | Interrupteur des feux de détresse |
| F2UA | 30 | Allumage |
| F2UB | 15 | Module de commande moteur, bobine d’allumage 1, bobine d’allumage 2, bobine d’allumage 3, bobine d’allumage 4, module de bobine d’allumage, module de commande GPL K103 |
| F3UA | 40 | Allumage |
| F3UB | 15 | Sonde à oxygène chauffée, vanne de recirculation des gaz d’échappement, électrovanne de purge des vapeurs de carburant (EVAP), sonde à oxygène chauffée 1, capteur de position d’arbre à cames, sonde à oxygène chauffée 2 |
| F4UA | 50 | Module de commande électronique des freins (EBCM) |
| F4UB | 10 | Module de commande moteur, module de commande de transmission (MFL) |
| F5UA | 20 | Relais de chauffage de siège |
| F5UB | – | Non utilisé |
| F6UA | 30 | Relais de ventilateur de refroidissement haute vitesse |
| F6UB | 15 | Module de commande moteur, bobine d’allumage 1, bobine d’allumage 2, bobine d’allumage 3, bobine d’allumage 4, module de bobine d’allumage, module de commande GPL |
| F7UA | 40 | Module de commande électronique des freins (EBCM) |
| F7UB | 10 | Embrayage du compresseur de climatisation |
| F8UA | – | Non utilisé |
| F8UB | 20 | Résistance du ventilateur de refroidissement |
| F9UA | 30 | Relais de démarrage |
| F9UB | 15 | Relais de pompe à carburant |
| F10UB | 10 | Ampoule de plaque d’immatriculation, ampoule arrière – gauche, ampoule de position / clignotant – gauche, actionneur de réglage d’angle de phare – gauche |
| F11UB | 10 | Ampoule de position / clignotant – droite, actionneur de réglage d’angle de phare – droite, ampoule arrière – droite, relais d’éclairage intérieur |
| F12UB | 20 | Groupe de phares – droit, groupe de phares – gauche, tableau de bord |
| F13UB | 10 | Groupe de phares – gauche, interrupteur de réglage des phares |
| F14UB | 10 | Groupe de phares – droit |
| F15UB | 10 | Relais de klaxon, interrupteur d’ouverture de capot |
| F16UB | 10 | Relais de feux de brouillard avant |
| Relais |
||
| R1 | Relais de climatisation | |
| R2 | Relais principal du moteur | |
| R3 | Relais de ventilateur haute vitesse | |
| R4 | Relais de ventilateur BASSE vitesse | |
| R5 | Relais de feu de brouillard avant | |
| R6 | Relais de pompe à carburant | |
| R7 | Relais de phare haute vitesse | |
| R8 | Relais de phare BASSE vitesse | |
| R9 | Relais de klaxon | |
| R10 | Relais de chauffage de siège | |
| R11 | Relais de démarrage | |

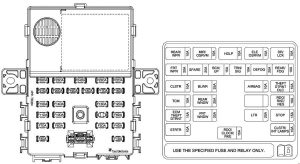

Bloc de fusibles du tableau de bord
| Numéro |
Ampérage [A] |
Description |
| F1DA | 10 | Éclairage intérieur, lampe de charge, capteurs de sécurité des airbags et module de diagnostic |
| F2DA | 15 | Module de commande de téléphone portable, radio, tableau de bord, récepteur de télécommande de verrouillage de porte (RCDLR), module de commande antivol de contenu, module de commande CVC. |
| F3DA | 10 | Tableau de bord, démarrage, interrupteur de stationnement / neutre, récepteur de télécommande de verrouillage de porte (RCDLR), interrupteur d’allumage |
| F4DA | 15 | Interrupteur de feux de freinage, module de commande moteur (ECM), module de commande de transmission (TCM), module de commande électronique des freins (EBCM), feu arrière – gauche, feu arrière – droit, feu stop central surélevé (CHMSL) |
| F5DA | 20 | Fusible de la prise allume-cigare |
| F6DA | 25 | Interrupteur de fenêtre – passager, interrupteur de fenêtre – conducteur, interrupteur de fenêtre global |
| F7DA | 15 | Relais de pompe à carburant, module de commande moteur (ECM), capteur de vitesse de turbine de transmission automatique, capteur de pression de rampe de carburant, capteur de vitesse du véhicule (VSS), module de commande GPL, capteur de vitesse d’arbre de sortie de transmission automatique, module de commande d’antidémarrage, module de commande d’antidémarrage – auxiliaire |
| F8DA | 10 | Tableau de bord, radio, récepteur de télécommande de verrouillage de porte (RCDLR), module de commande antivol de contenu |
| F9DA | – | Non utilisé |
| F10DA | 25 | Interrupteur de fenêtre – conducteur |
| F11DA | 10 | Interrupteur de feux de freinage, module de commande de transmission, levier de vitesses de transmission automatique |
| F12DA | 10 | Connecteur de liaison de données (DLC), connecteur de liaison de données (DLC) 2, module de commande d’antidémarrage – auxiliaire, module de commande d’antidémarrage |
| F13DA | 10 | Module de détection et de diagnostic des dispositifs de retenue des airbags |
| F14DA | 25 | Module de commande du moteur de ventilateur |
| F15DA | 10 | Module d’affichage d’informations, tableau de bord, module de commande de téléphone portable |
| F16DA | 10 | Relais de feux de brouillard arrière, lampe arrière – gauche, lampe arrière – droite, tableau de bord. |
| F17DA | 20 | Grille de dégivrage de la lunette arrière |
| F18DA | 10 | Interrupteur des feux de détresse |
| F19DA | 15 | Interrupteur de position de stationnement / neutre (PNP), interrupteur de feux de recul |
| F20DA | 25 | Non utilisé |
| F21DA | 20 | Moteur d’essuie-glace avant, interrupteur d’essuie-glace / lave-glace avant |
| F22DA | 15 | Relais de verrouillage de porte, relais de déverrouillage de porte |
| F23DA | 15 | Groupe d’interrupteurs de commande CVC, grille de dégivrage du pare-brise, rétroviseur extérieur – conducteur, rétroviseur extérieur – passager |
| F24DA | 10 | Module de commande du système antivol de contenu, bloc de fusibles sous le capot, relais de feux de croisement, relais de feux de route, relais de démarrage, relais de sièges chauffants |
| F25DA | 10 | Tableau de bord, commande CVC, interrupteur de rétroviseur extérieur |
| F26DA | 10 | Interrupteur d’essuie-glace / lave-glace avant, moteur d’essuie-glace arrière |
À propos du Chevrolet Spark M300 (2009-2015)
Le Chevrolet Spark M300, produit de 2009 à 2015, est une voiture citadine compacte qui se distingue par son économie et sa praticité. Ce modèle est particulièrement populaire auprès des conducteurs qui recherchent un véhicule fiable et économique pour les trajets quotidiens en ville. Le Spark M300 était disponible avec différentes motorisations, y compris des moteurs essence de 1.0 et 1.2 litre, qui offrent une puissance suffisante pour la circulation urbaine. Ses dimensions compactes facilitent le stationnement et les manœuvres dans les rues étroites, tandis que son design moderne et son intérieur confortable garantissent une expérience de conduite agréable.
Schéma de la boîte à fusibles du Chevrolet Spark M300
Cette page présente le schéma de la boîte à fusibles du Chevrolet Spark M300, indispensable pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de vérifier régulièrement son état et son fonctionnement.
