Volkswagen Touareg (2005-2010) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Volkswagen Touareg (2005–2010), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Touareg (2005-2010) – schéma des fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Touareg est le fusible 1 dans la boîte à fusibles du compartiment moteur.

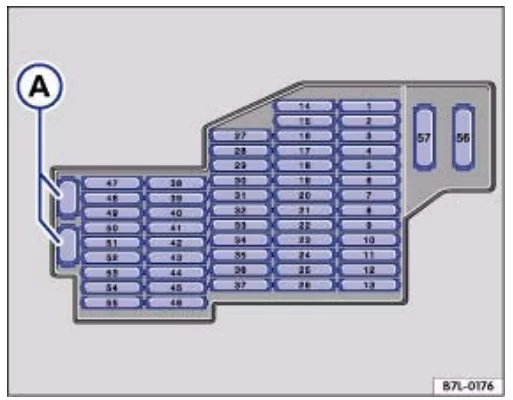

Affectation des fusibles dans la boîte à fusibles, panneau d’instruments droit
| N° |
Ampères [A] |
Description |
| 1 | 15 20 2 + 8) |
U1 – Allume-cigare U9 – Allume-cigare arrière |
| 2 | 5 8,1 + 7) 15 2 + 7) |
J160 – Relais de pompe de circulation 2) J708 – Relais de chaleur résiduelle 2) R149 – Récepteur de télécommande pour le chauffage du liquide de refroidissement 2) U18 – Prise 12 V 2 1) U20 – Prise 12 V 4 1) |
| 3 | 15 20 2) |
U5 – Prise 12 V U19 – Prise 12 V 3 |
| 4 | 20 | J162 – Unité de commande de chauffage |
| 5 | 20 | U18 – Prise 12 V 2 2) U19 – Prise 12 V 4 2) J807 – Relais pour prises de courant 1) |
| 6 | 15 | J518 – Unité de commande d’autorisation d’entrée et de démarrage 3) J708 – Relais de chaleur résiduelle 1) |
| 7 | 5 | T16b – Connecteur de diagnostic J515 – Unité de commande de sélection antenne G397 – Capteur de pluie et de lumière |
| 8 | 25 30 7) |
V – Moteur d’essuie-glace avant |
| 9 | 15 | J519 – Unité de commande d’alimentation de bord (pompe d’essuie-glace avant) |
| 10 | 25 30 7) |
J388 – Contrôleur de porte arrière gauche (régulateur de fenêtre) |
| 11 | 15 | J386 – Contrôleur de porte conducteur (verrouillage centralisé) J388 – Contrôleur de porte arrière gauche (verrouillage centralisé) |
| 12 | 10 | J519 – Unité de commande d’alimentation de bord (éclairage intérieur) |
| 13 | – | Non attribué |
| 14 | 25 30 7) |
J386 – Contrôleur de porte conducteur (régulateur de fenêtre) |
| 15 | 15 | J393 – Unité de commande centrale du système de confort (ensemble de feux arrière droit) |
| 16 | 20 | J519 – Unité de commande d’alimentation de bord (klaxons) |
| 17 | 30 | J519 – Unité de commande d’alimentation de bord (feu gauche) |
| 18 | 20 25 7) |
J39 – Relais du système de lave-phares |
| 19 | – | Non attribué |
| 20 | 30 | J519 – Unité de commande d’alimentation de bord (batterie 1) |
| 21 | – | Non attribué |
| 22 | 30 | J647 – Contrôleur de blocage de différentiel J605 – Contrôleur de hayon |
| 23 | 10 | J647 – Unité de commande de blocage de différentiel |
| 24 | 5 | J502 – Unité de commande de surveillance de la pression des pneus |
| 25 | 15 | J352 – Colonne de direction et unité de commande de réglage de la hauteur de la ceinture |
| 26 | 10 | F36 – Interrupteur de pédale d’embrayage J… – Contrôleurs moteur J234 – Contrôleur d’airbag J285 – Contrôleur dans le tableau de bord J519 – Contrôleur d’alimentation de bord K145 – Éclairage d’avertissement de désactivation d’airbag passager avant N378 – Aimant d’enrouleur de ceinture de sécurité conducteur N379 – Aimant d’enrouleur de ceinture de sécurité passager avant |
| 27 | 5 | E183 – Interrupteur de surveillance intérieure W11 – Éclairage de lecture arrière gauche W12 – Éclairage de lecture arrière droit W14 – Miroir éclairé côté passager avant W20 – Miroir éclairé côté conducteur W51 – Éclairage de hayon |
| 28 | – | Non attribué |
| 29 | – | Non attribué |
| 30 | – | Non attribué |
| 31 | – | Non attribué |
| 32 | – | Non attribué |
| 33 | 15 | J527 – Unité de commande électronique de la colonne de direction |
| 34 | 5 | G273 – Capteur de surveillance intérieure G384 – Capteur d’inclinaison du véhicule J285 – Unité de commande dans le tableau de bord 2) |
| 35 | 30 | J519 – Unité de commande d’alimentation de bord |
| 36 | 30 | E470 – Unité de commande de réglage du siège conducteur |
| 37 | – | Non attribué |
| 38 | – | Non attribué |
| 39 | 5A | J9 – Relais de lunette arrière chauffante J32 – Relais de climatisation J329 – Relais de tension d’alimentation du terminal 15 J755 – Relais de mode de transport J807 – Relais de prises de courant 1) |
| 40 | 5 | J285 – Unité de commande dans le tableau de bord |
| 41 | 15 | J518 – Unité de commande d’accès et de démarrage |
| 42 | 30 | J245 – Unité de commande de réglage du toit ouvrant |
| 43 | – | Non attribué |
| 44 | 30 | E470 – Unité de commande de réglage du siège conducteur J136 – Unité de commande de réglage du siège et de la colonne de direction avec mémoire J810 – Unité de commande de réglage du siège conducteur |
| 45 | 25 | J786 – Unité de commande de sièges arrière chauffants |
| 46 | – | Non attribué |
| 47 | 10 | J647 – Unité de commande de blocage de différentiel |
| 48 | 5 | J769 – Unité de commande de changement de voie J770 – Unité de commande de changement de voie 2 |
| 49 | 5 | J236 – Unité de commande Servotronic |
| 50 | 10 | G266 – Capteur de niveau et de température d’huile N79 – Élément chauffant du ventilateur de purge du bloc 4) |
| 51 | 5 | T16b – Connecteur de diagnostic F321 – Interrupteur de contact de frein de stationnement G238 – Capteur de qualité de l’air G550 – Capteur de contrôle automatique de la distance J755 – Relais de mode de transport |
| 52 | 30 15 7) |
V12 – Moteur d’essuie-glace arrière |
| 53 | 5 | E1 – Interrupteur d’éclairage J527 – Unité de commande électronique de la colonne de direction J393 – Unité de commande centrale du système de confort |
| 54 | 10 | E102 – Régulateur de réglage du flux lumineux 5) J667 – Module de puissance pour phare gauche 6) V48 – Moteur de commande de flux de phare gauche 5) V49 – Moteur de commande de flux de phare droit 5) |
| 55 | 15 | J486 – Relais de ventilateur d’air frais pour la 2ème vitesse |
| 56 | 40 | J32 – Relais du système de climatisation J309 – Relais d’isolation des panneaux solaires J486 – Relais de ventilateur d’air frais, 2ème vitesse SB55 – Fusible 55 sur le support de fusible B V305 – Moteur pour le réglage du ventilateur avant Bitron |
| 57 | 40 | V306 – Moteur pour le réglage du ventilateur arrière Bitron 8) J403 – Relais de compresseur adaptatif 7) |
| 1) Une seule batterie à bord 2) Batterie auxiliaire et deux batteries à bord uniquement 3) V10 TDI uniquement 4) Modèles avec code moteur BHK, BHL uniquement 5) Modèles avec phares halogènes uniquement 6) Modèles avec feux de virage uniquement 7) À partir de novembre 2007 8) Jusqu’à novembre 2007 |
||
Affectation des fusibles dans la boîte à fusibles, panneau d’instruments gauche
| Numéro |
Ampères [A] |
Description |
| 1 | 15 20 2) |
J345 – Unité de commande de détection de remorque |
| 2 | 5 | J446 – Unité de commande d’aide au stationnement |
| 3 | 15 | J345 – Unité de commande de détection de remorque |
| 4 | 5 | J412 – Unité de commande électronique de téléphone portable |
| 5 | 15 25 2) |
J345 – Unité de commande de détection de remorque |
| 6 | 30 | J104 – Unité de commande ABS |
| 7 | 5 | J646 – Unité de commande de boîte à fusibles |
| 8 | 30 | J519 – Unité de commande d’alimentation de bord (feu droit) |
| 9 | 10 | Personnalisation R190 – Tuner radio satellite numérique 1) |
| 10 | 5 | J772 – Unité de commande du système de caméra de recul R78 – Tuner TV |
| 11 | 20 | J503 – Unité de commande avec affichage pour système radio et de navigation R – Radio R – Préparation pour radio et système de navigation avec TV (modèles pour le Japon) |
| 12 | 30 | R12 – Amplificateur |
| 13 | – | Non attribué |
| 14 | 15 | J393 – Unité de commande centrale du système de confort |
| 15 | 25 30 3) |
J389 – Contrôleur de porte arrière droite (régulateur de fenêtre) |
| 16 | 10 5 3) |
W3 – Éclairage de coffre |
| 17 | – | Non attribué |
| 18 | 30 | J9 – Relais de lunette arrière chauffante |
| 19 | – | Non attribué |
| 20 | 30 | U13 – Onduleur AC/DC avec prise 12 V – 230 V U27 – Onduleur AC/DC avec prise 12 V – 115 V 1) |
| 21 | 10 | F266 – Interrupteur de contact de capot |
| 22 | 25 | J774 – Unité de commande de sièges avant chauffants |
| 23 | 10 | J255 – Unité de commande Climatronic |
| 24 | 30 | E471 – Unité de commande de réglage du siège passager avant J521 – Réglage du siège passager avant avec unité de commande de mémoire |
| 25 | 5 | E265 – Unité de commande arrière et affichage Climatronic J301 – Unité de commande du système de climatisation |
| 26 | – | Non attribué |
| 27 | 15 | J197 – Unité de commande de suspension adaptative |
| 28 | – | Non attribué |
| 29 | 10 5 3) |
J217 – Unité de commande de transmission automatique |
| 30 | 20 | J714 – Relais du système de verrouillage d’alimentation |
| 31 | 15 | J393 – Unité de commande centrale du système de confort |
| 32 | 10 | J387 – Contrôleur de porte passager avant (verrouillage centralisé) J389 – Contrôleur de porte arrière droite (verrouillage centralisé) |
| 33 | 15 | Personnalisation |
| 34 | 25 30 3) |
J387 – Contrôleur de porte passager avant (commande de fenêtre) |
| 35 | 30 | E471 – Unité de commande de réglage du siège passager avant |
| 36 | 5 | J603 – Unité de commande de reconnaissance de position du véhicule J702 – Affichage de toit |
| 37 | – | Non attribué |
| 38 | 10 | J104 – Unité de commande ABS |
| 39 | 5 | J410 – Relais de lunette arrière chauffante gauche J411 – Relais de lunette arrière chauffante droite J745 – Unité de commande d’éclairage de virage et de flux de phares Personnalisation |
| 40 | 10 | J646 – Unité de commande de boîte à fusibles |
| 41 | 10 | J345 – Unité de commande de détection de remorque |
| 42 | 5 | E284 – Unité de commande de fonctionnement de porte de garage J530 – Unité de commande de fonctionnement de porte de garage |
| 43 | 5 | F41 – Interrupteur de recul |
| 44 | 5 | E94 – Régulateur de siège conducteur chauffant E95 – Régulateur de siège passager avant chauffant E128 – Régulateur de siège arrière gauche chauffant avec régulateur E129 – Régulateur de siège arrière droit chauffant avec régulateur E281 – Unité de commande de réglage de la hauteur de suspension Z20 – Élément chauffant de buse de lave-glace gauche Z21 – Élément chauffant de buse de lave-glace droit |
| 45 | – | Non attribué |
| 46 | – | Non attribué |
| 47 | 10 | J668 – Module de sortie de puissance pour phare droit |
| 48 | 10 | J197 – Unité de commande de suspension adaptative |
| 49 | 5 | Y7 – Rétroviseur intérieur automatique anti-éblouissement |
| 50 | 5 | E256 – Bouton TCS et ESP |
| 51 | 15 | J217 – Unité de commande de transmission automatique |
| 52 | 5 | F125 – Interrupteur multifonction F189 – Interrupteur Tiptronic N380 – Verrouillage de levier de vitesse pour relais de position P |
| 53 | 30 | J411 – Relais de lunette arrière chauffante pour le côté droit |
| 54 | 30 | J410 – Relais de lunette arrière chauffante pour le côté gauche |
| 55 | – | Non attribué |
| 56 | 40 | J104 – Unité de commande ABS |
| 57 | 40 | J646 – Unité de commande de boîte à fusibles |
| 1) Marchés américains uniquement 2) À partir de mai 2008 3) À partir de novembre 2007 |
||

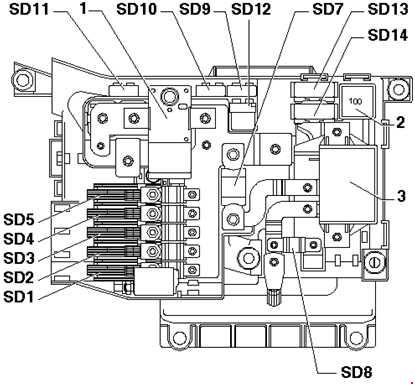

Affectation des fusibles et relais dans la boîte à fusibles, sous le siège conducteur
| Numéro |
Ampères [A] |
Description |
| SD1 | 150 | Support de fusible gauche |
| SD2 | 150 | Support de fusible droit |
| SD3 | 60 | Support de fusible droit |
| SD4 | 60 40 3) |
J701 – Relais d’alimentation 2 1) V306 – Moteur pour le réglage du ventilateur arrière Bitron 3) |
| SD5 | 60 40 3) |
J329 – Relais d’alimentation du terminal 15 |
| SD6 | – | Non attribué |
| SD7 | 250 | J713 – Relais de chargeur pour la deuxième batterie |
| SD8 | 150 1) 60 2) |
Support de fusibles gauche J701 – Relais d’alimentation 1 1) |
| SD9 | 5 | J519 – Unité de commande d’alimentation de bord |
| SD10 | 10 5 3) |
J519 – Unité de commande d’alimentation de bord 1) |
| SD11 | 5 | J519 – Unité de commande d’alimentation de bord 1) |
| SD12 | – | Non attribué |
| SD13 | 40 | J403 – Relais de compresseur de suspension adaptative V306 – Moteur pour le réglage du ventilateur arrière Bitron 1,3) |
| SD14 | – | Non attribué |
| Relais | ||
| 1 | Interrupteur principal / interrupteur de batterie -E74- | |
| 2 | Relais d’alimentation du terminal 15 -J329- (433) | |
| 3 | Deuxième relais de circuit de charge de batterie -J713- | |
| 1) V10 TDI uniquement 2) Modèles avec batterie auxiliaire uniquement 3) À partir de novembre 2007 |
||
Emplacement des relais dans le compartiment moteur E-box à gauche sous le tableau de bord près de la console centrale
| N° |
Description |
| D1 | Unité de commande Servotronic -J236- (476) |
| D2 | Relais du système de verrouillage d’alimentation -J714- (404) |
| D3 | Relais de compresseur de suspension adaptative -J403- (373) |
| D4 | Relais de prises de courant -J807- (404) |
| D5 | Relais du système de climatisation -J32- (100) / (370) installation optionnelle |
| D6 | Relais de ventilateur d’air frais, 2ème vitesse -J486- (404), système de climatisation manuel uniquement |
| D7 | Relais de lunette arrière chauffante -J9- (53) |
| D8 | Relais de pompe de circulation -J160- (404), VR6 avec chauffage auxiliaire uniquement |
| D9 | Relais d’activation d’alternateur -J442- (53) |
| E1 | Relais d’isolation des panneaux solaires -J309- (79) |
| E2 | Non attribué |
| E3 | Relais de lunette arrière chauffante gauche -J410- (53) |
| E 4 | Non attribué |
| E5 | Relais de tension d’alimentation 2 -J710- (432), V10 TDI uniquement |
| E6 | Non attribué |
| E7 | Relais du système de lave-phares -J39- (53) |
| E8 | Relais de chaleur résiduelle -J708- (404) |
| E9 | Relais de lunette arrière chauffante droite -J411- (53) |

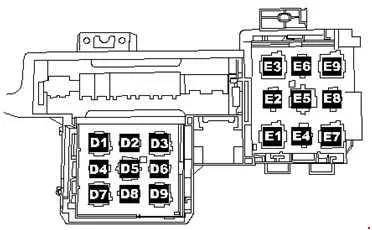

Support de relais sur le compartiment moteur E-box à droite sous le tableau de bord, près du montant droit (volant à droite uniquement)
| N° | Description |
| D1 | Unité de commande Servotronic -J236- (476) |
| D2 | Relais du système de verrouillage d’alimentation -J714- (404) |
| D3 | Relais de compresseur de suspension adaptative -J403- (373) |
| D4 | Relais de prises de courant -J807- (404) |
| D5 | Relais du système de climatisation -J32- (100) / (370) installation optionnelle |
| D6 | Relais de ventilateur d’air frais, 2ème vitesse -J486- (404), système de climatisation manuel uniquement |
| D7 | Relais de lunette arrière chauffante -J9- (53) |
| D8 | Relais de pompe de circulation -J160- (404), VR6 avec chauffage auxiliaire uniquement |
| D9 | Relais d’activation d’alternateur -J442- (53) |
| E1 | Relais d’isolation des panneaux solaires -J309- (79) |
| E2 | Relais de chaleur résiduelle -J708- (404) |
| E3 | Relais de lunette arrière chauffante gauche -J410- (53) |
| E 4 | Relais de tension d’alimentation 2 -J710- (432), V10 TDI uniquement |
| E5 | Relais de lunette arrière chauffante droite -J411- (53) |
| E6 | Relais du système de lave-phares -J39- (53) |

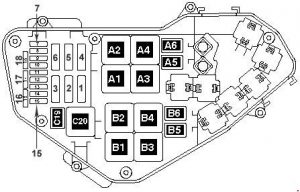

Relais du compartiment moteur et de la boîte à fusibles (moteur TDI 2,5 l (R5))
| Numéro |
Ampères [A] |
Description |
| 1 | 60 | J293 – Unité de commande de ventilateur de radiateur |
| 2 | 30 | J671 – Contrôleur de ventilateur de chauffage 2 1) |
| 3 | – | Non attribué |
| 4 | – | Non attribué |
| 5 | – | Non attribué |
| 6 | – | Non attribué |
| 7 | – | Non attribué |
| 8 | – | Non attribué |
| 9 | 30 | J623 – Unité de commande moteur |
| 10 | 10 | G65 – Capteur haute pression J17 – Relais de pompe à carburant J255 – Contrôleur Climatronic J293 – Contrôleur de ventilateur de radiateur J301 – Contrôleur de climatisation J445 – Relais de pompe de refroidissement de carburant J496 – Relais de pompe de liquide de refroidissement supplémentaire J671 – Contrôleur de ventilateur de radiateur 2 N75 – Électrovanne de régulation de pression de turbo N79 – Chauffage de ventilateur de purge de bloc N280 – Électrovanne de régulation de compresseur de climatisation N345 – Électrovanne de commutation de refroidisseur de recirculation des gaz d’échappement |
| 11 | – | Non attribué |
| 12 | 10 | J179 – Unité de commande d’éclairage automatique J496 – Relais de pompe de liquide de refroidissement supplémentaire |
| 13 | 25 | G6 – Pompe de pression du système d’alimentation G23 – Pompe à carburant J17 – Relais de pompe à carburant J445 – Relais de pompe de refroidissement de carburant J715 – Relais de pression de circuit de réservoir V166 – Pompe de refroidissement de carburant |
| 14 | – | Non attribué |
| 15 | – | Non attribué |
| 16 | – | Non attribué |
| 17 | 10 | G39 – Sonde Lambda Z19 – Chauffage avec sonde Lambda |
| 18 | – | Non attribué |
| Relais |
||
| A1 | Non attribué | |
| A2 | Relais d’alimentation du terminal 30 -J317- (109) | |
| A3 | Unité de commande automatique de la durée d’éclairage -J179- (475) | |
| A4 | Relais de pompe à carburant -J17- (53) | |
| A5 | Relais de pompe de liquide de refroidissement supplémentaire -J496- (404) | |
| A6 | Relais de pompe de refroidissement de carburant -J445- (404) | |
| B1 | Non attribué | |
| B2 | Non attribué | |
| B3 | Non attribué | |
| B3 | Non attribué | |
| B4 | Non attribué | |
| B5 | Non attribué | |
| B6 | Non attribué | |
| C19 | Relais de pression dans le circuit du réservoir -J715- (404) (Chauffage auxiliaire du liquide de refroidissement uniquement) | |
| C20 | Relais d’alimentation du terminal 50 -J682- (433) | |
| 1) Modèles pour zones climatiques tropicales et modèles avec dispositif de remorquage uniquement | ||
Relais du compartiment moteur et de la boîte à fusibles (moteur TDI 5,0 l (V10))
| Numéro |
Ampères [A] |
Description |
| 1 | 60 | J293 – Unité de commande de ventilateur de radiateur |
| 2 | 60 1) 30 |
J671 – Unité de commande de ventilateur de radiateur 2 V177 – Ventilateur de radiateur 2 |
| 3 | – | Non attribué |
| 4 | – | Non attribué |
| 5 | – | Non attribué |
| 6 | 60 | J701 – Relais de tension d’alimentation 1 |
| 7 | 10 | J708 – Relais de chaleur résiduelle J496 – Relais de pompe de liquide de refroidissement J445 – Relais de pompe de refroidissement de carburant V166 – Pompe de refroidissement de carburant |
| 8 | 30 | J624 – Unité de commande moteur 2 |
| 9 | 30 | J623 – Unité de commande moteur |
| 10 | 10 | G65 – Capteur haute pression J17 – Relais de pompe à carburant J293 – Contrôleur de ventilateur de radiateur J671 – Contrôleur de ventilateur de radiateur 2 N345 – Électrovanne de commutation de refroidisseur de gaz d’échappement avec recirculation N381 – Électrovanne de commutation de refroidisseur de gaz d’échappement avec recirculation 2 V336 – Pompe de dosage pour injection de filtre à particules pour cylindre 1 2) V337 – Pompe de dosage pour injection de filtre à particules pour cylindre 2 2) |
| 11 | 15 | F265 – Thermostat du système de refroidissement contrôlé par carte J255 – Unité de commande Climatronic J724 – Contrôleur de turbocompresseur 1 J725 – Contrôleur de turbocompresseur 2 N280 – Électrovanne de régulation de compresseur de climatisation V135 – Pompe d’additif pour filtre à particules 2) V157 – Moteur de valve d’admission V275 – Moteur de valve d’admission 2 V400 – Pompe de refroidissement de carburant avec recirculation des gaz d’échappement 3) |
| 12 | 5 | J179 – Unité de commande d’éclairage automatique J445 – Relais de pompe de refroidissement de carburant J496 – Relais de pompe de liquide de refroidissement supplémentaire J703 – Unité de commande d’éclairage 2 |
| 13 | 25 3) 30 |
G6 – Pompe de pression du système d’alimentation G23 – Pompe à carburant J17 – Relais de pompe à carburant J715 – Relais de pression dans le circuit du réservoir 3) |
| 14 | 15 | G698 – Unité d’analyse pour réducteur de niveau 3) N473 – Électrovanne de distribution de réducteur 3) V437 – Pompe de réducteur 3) Z103 – Chauffage de pompe de réducteur 3) |
| 15 | 10 | J317 – Terminal 30 relais de tension d’alimentation J623 – Unité de commande moteur 3) |
| 16 | 30 | J891 – Unité de commande de chauffage de réducteur |
| 17 | 20 15 1) |
J583 – Unité de commande de capteur NOx 3) J881 – Unité de commande de capteur NOx 2 3) G39 – Sonde Lambda Z19 – Chauffage avec sonde Lambda |
| 18 | – | Non attribué |
| Relais |
||
| A1 | Non attribué | |
| A2 | Relais d’alimentation du terminal 30 -J317- (219) | |
| A3 | Unité de commande automatique d’éclairage -J179- (475) / (639) / (647) installation optionnelle | |
| A4 | Relais de pompe à carburant -J17- (53) | |
| A5 | Relais de pompe de liquide de refroidissement supplémentaire -J496- (404) / (449) installation optionnelle | |
| A6 | Relais de pompe de refroidissement de carburant -J445- (404) / (449) installation optionnelle | |
| B1 | Non attribué | |
| B2 | Relais de pompe à carburant -J17- (53) | |
| B3 | Non attribué | |
| B3 | Non attribué | |
| B4 | Non attribué | |
| B5 | Non attribué | |
| B6 | Non attribué | |
| C19 | Relais de pression dans le circuit du réservoir -J715- (404) (Chauffage auxiliaire du liquide de refroidissement uniquement) | |
| C20 | Relais d’alimentation du terminal 50 -J682- (433) | |
| 1) Dépend de l’équipement 2) Jusqu’à mai 2007 3) Modèles avec code moteur CATA uniquement |
||
À propos de la Volkswagen Touareg (2005-2010)
La Volkswagen Touareg, produite de 2005 à 2010, est un SUV de luxe qui allie robustesse et élégance. Ce modèle est réputé pour sa polyvalence et sa capacité à affronter différents terrains, ce qui en fait un choix idéal pour les conducteurs recherchant fiabilité et confort. La Touareg offre une large gamme d’options de motorisation, y compris des moteurs essence et diesel, qui offrent différents niveaux de puissance et d’efficacité. À l’intérieur, on trouve des matériaux de qualité et des technologies modernes qui améliorent le confort et la sécurité des passagers. Ce modèle est devenu populaire parmi ceux qui recherchent une combinaison de luxe et de praticité.
Schéma de la boîte à fusibles de la Volkswagen Touareg
Cette page présente le schéma de la boîte à fusibles de la Volkswagen Touareg, qui est essentiel pour l’entretien et les réparations du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
