Volkswagen Touareg GP (2002-2010) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen Touareg GP (2002–2010), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen Touareg GP – schéma des fusibles

Le fusible n° 1 est : l’allume-cigare + la prise 12 V dans le tunnel central pour les passagers arrière ;
Le fusible n° 3 est : la prise 12 V dans le coffre ;
Le fusible n° 5 est : la prise conducteur 12 V (près de la poignée ASB) et la prise 12 V dans le coffre.

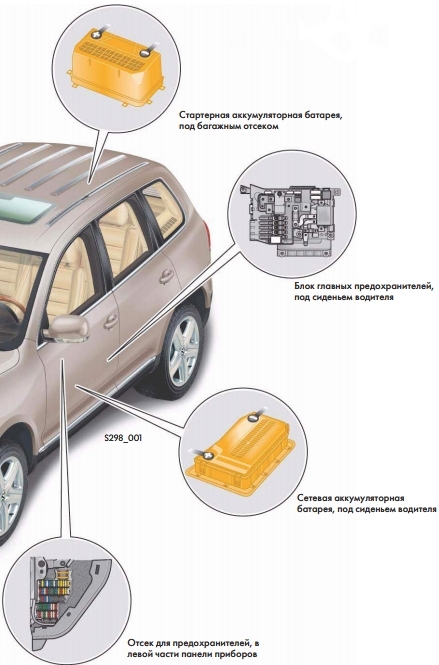

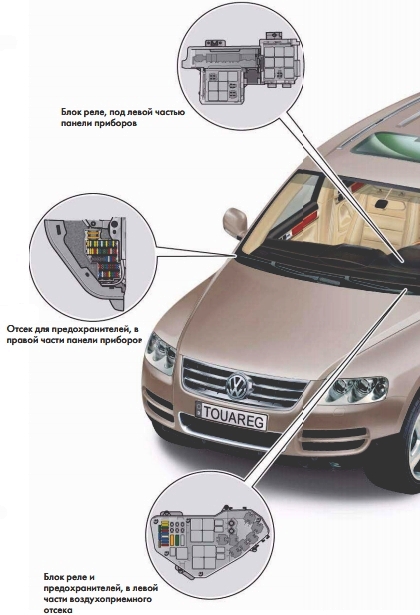

Disposition

Ces dessins montrent les emplacements des principaux boîtiers de fusibles et relais.

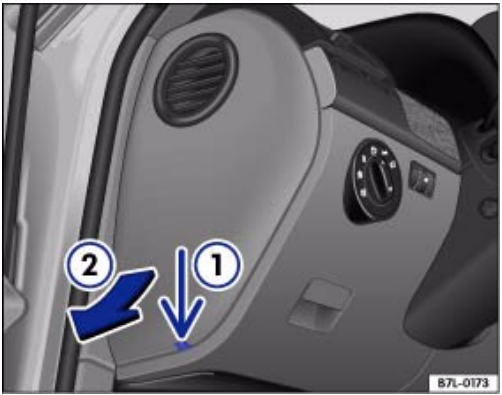

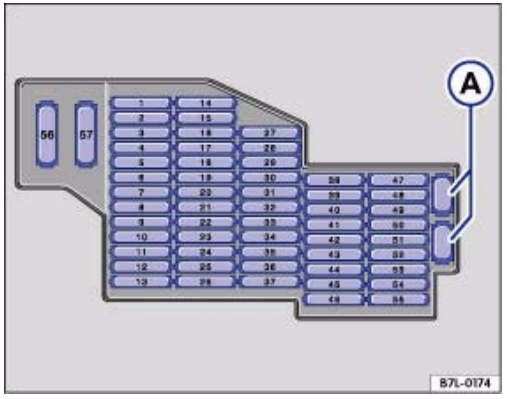

Boîte à fusibles à gauche du tableau de bord

Description

A – fusibles de rechange

1	Allume-cigare 20A
2	5A Chauffage stationnaire (horloge, capteur, pompe) ; 15A Relais de pompe de circulation.
3	20A Prises supplémentaires (12V)
4	20A Chauffage stationnaire – chauffage
5	Relais de prise 20A
6	15A KESSY
7	Diagnostic 5A ; Système multiplexé ; Capteur de pluie et de lumière.
8	Essuie-glace 30A
9	15A Pompe de lave-glace
10	25A Lève-vitres – arrière gauche
11	15A Verrouillage centralisé – gauche
12	20A Éclairage intérieur
13	–
14	25A Lève-vitres – avant gauche
15	20A Feu arrière gauche
16	20A Klaxon
17	10A Clignotant ; Feu de position – gauche.
18	Relais 20A SRA
19	15A Feux de brouillard
20	Siège électrique 30A
21	15A Feu de virage supplémentaire
22	30A Verrouillage latéral, entraînement de porte 2
23	10A Blocage transversal arrière
24	5A Système de surveillance de la pression des pneus
25	15A Réglage de la colonne de direction – électrique
26	10A Unité de commande d’airbag ; Désactivation de l’airbag passager avant ; Interrupteur de pédale d’embrayage.

27	5A Interrupteur de désactivation du système de surveillance intérieure, éclairage intérieur ;
28-32	Réserve
33	15A Chauffage du volant ; Unité de commande de la colonne de direction.
34	5A Capteur de chauffage de siège ; Surveillance du système de sécurité intérieure.
35	15A Feux de brouillard, feux de route ; 30A Unité de commande d’alimentation à bord.
36	10A Alimenté par la batterie à bord
37	–
38	10A Signaux de freinage
39	5A Relais du système d’allumage, climatisation, chauffage des sièges, tableau de bord
40	5A Tableau de bord
41	15А KESSY
42	Toit électrique 30A
43	Subwoofer 30A
44	30A Siège électrique
45	30A Siège électrique
46	–
47	10A Unité de commande de blocage de différentiel inter-essieux
48	5A Horloge de chauffage stationnaire, unité de commande d’assistance au changement de voie
49	5A Servotronic
50	10A Capteur de niveau et de température d’huile, tuyau de chauffage soufflant (VR6)
51	Capteur de qualité de l’air 5A ; Système de surveillance de la pression des pneus ; Diagnostic.
52	30A Essuie-glace arrière
53	5A Surveillance de la sécurité intérieure de l’habitacle ; Unité de commutation de l’éclairage extérieur ; Rétroviseurs chauffants.
54	10A Contrôle de l’angle des phares
55	Relais de ventilateur de ventilation 15A (vitesse 2)
56	40A Climatisation
57	Moteur de régulation de ventilateur 40A Bitron

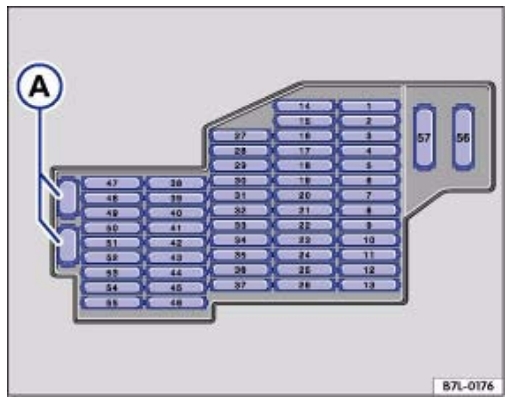

Côté droit du tableau de bord

Situé à l’extrémité droite du tableau de bord.

Description

1	15A Unité de commande de reconnaissance de remorque
2	5A Parktronic ; Boussole.
3	15A Unité de commande de remorque
4	Téléphone 5A
5	15A Unité de commande de reconnaissance de remorque
6	30A Système antidérapant ESP, ABS
7	5A Unité de commande du schéma des fusibles
8	20A Phares supplémentaires
9	Changeur de CD 5A
10	Tuner TV 5A
11	Radio 10A
12	30A Amplificateur audio, interrupteur d’antenne
13	–
14	20A Feu arrière droit ; Actionneur de hayon 15A.
15	Lève-vitres 25A – arrière droit
16	Éclairage du coffre 10A
17	15A Feux de brouillard, feux de route
18	30A Relais de déshumidificateur de lunette arrière
19	Moteur d’inclinaison d’attelage 25/30A
20	30A Réglage électrique du siège 20A ; Onduleur avec prise, 12V-230V.
21	10A Système de sécurité ; Déverrouillage de la roue de secours.
22	25/30A Siège avant droit réglable électriquement ; Sièges avant chauffants.
23	10A Climatisation
24	Réglage électrique du siège 25/30A
25	5A Console arrière de climatisation
26	–
27	15A Système de surveillance de la pression des pneus ; Unité de commande de la hauteur de caisse.
28	10A Maintien automatique de la distance

29	10A Transmission automatique (boîte de vitesses automatique)
30	Treuil 20A, relais le plus proche
31	25A Unité de commande arrière ; 15A Unité de commande de porte arrière.
32	10A Verrouillage centralisé – côté droit
33	10A Unité de commande d’alarme ; 15A Équipement individuel.
34	Lève-vitres 25A – avant droit
35	10A Clignotant, feux de position, droit ; 30A Panneau de commande pour le réglage du siège passager avant.
36	Module de pavillon 5A, téléphone
37	–
38	EPS, ABS
39	10A Climatisation ; 5A Relais de chauffage du pare-brise avant.
40	10A Blocage longitudinal
41	10A Unité de commande de remorque
42	5A Radio, commande d’ouverture de porte de garage
43	5A Interrupteur de feu de recul
44	Buses chauffantes ; Régulateur de chauffage de siège.
45	Réserve
46	Réserve
47	10A Contrôle automatique de la distance ; Capteur radar ; Module de phare droit.
48	Unité de commande de suspension pneumatique 10A
49	Rétroviseurs 5A, téléphone
50	5A Parktronic ; Désactive l’ASR et l’ESP.
51	20A Transmission
52	Sélection 5A
53	30A Relais de chauffage du pare-brise avant
54	30A Freins électriques de remorque ; Relais de chauffage du pare-brise avant.
55	20A Unité de commande électrique du volant
56	40A ABS, ESP
57	40A Blocage longitudinal

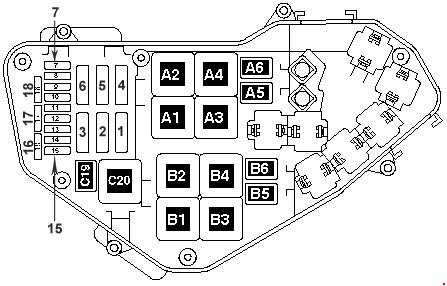

Boîte à fusibles sous le capot

Le boîtier de relais et de fusibles est situé dans le compartiment d’admission d’air du compartiment moteur.

Description

1	60A Unité de commande de ventilateur de radiateur, ventilateur de radiateur
2	30A Unité de commande de ventilateur de radiateur, ventilateur de radiateur
3	40A Pompe à air secondaire
4	40A Pompe à air secondaire
5	30A Bobine d’allumage, fusibles dans le relais et dans le boîtier de fusibles
6	30A Bobine d’allumage
7	10A Injecteur de cylindre ; Relais de pompe de refroidissement de carburant ; 20A Bobine d’allumage.
8	10A Injecteur de cylindre ; 20A Bobine d’allumage.
9	30A Unité de commande Motronic ; Unité de commande moteur ; Unité de commande d’injection diesel.
10	10A Capteur haute pression ; Débitmètre d’air ; Unité de commande de climatisation ; Relais de connexion d’alternateur ; Relais de refroidissement auxiliaire ; Relais d’assistance au freinage (3,2 l) ; Pompe de diagnostic du système d’alimentation ; Unité de commande de turbocompresseur.
11	Capteur de niveau et de température d’huile 15A ; Unité de commande Climatronic ; Électrovanne d’amortisseur ; Unité de commande de turbocompresseur ; 10A Unité de commande de climatisation.
12	5A Relais de pompe à air secondaire ; Relais de pompe à carburant électrique ; 10A Électrovanne d’amortisseur 1, régulateur ; Unité de commande de bougies de préchauffage ; 20A Thermostat de liquide de refroidissement contrôlé électroniquement par le moteur ; Capteur haute pression ; Relais de circuit de liquide de refroidissement après l’arrêt du moteur ; Unité de commande de climatisation ; Vanne de régulation d’arbre à cames d’admission ; Moteur de géométrie variable du collecteur d’admission.
13	15A Régulateur de pression de carburant ; Pompe à carburant.
14	15A Régulateur de pression de carburant ; Pompe à carburant 10A Vanne de dosage de carburant ;
15	Relais de pompe à carburant 15A ; Unité de commande Motronic ; Unité de commande moteur.
16	10A Relais de batterie parallèle ; 30A Pompe de frein.
17	Sonde lambda 15A ; Sonde lambda 30A.
18	7,5/15A Sonde lambda après catalyseur

Relais

A1	Unité de commande de bougies de préchauffage (475)
A2	Relais d’alimentation du terminal 30 (109) / (219)
A4	Relais de pompe à carburant (53)
A6	Relais de pompe de refroidissement de carburant (404)
A5	Relais supplémentaire de pompe de liquide de refroidissement (404)
A3	Unité de commande de bougies de préchauffage (475)
B6	Relais supplémentaire de pompe à carburant (449)
B7	Non utilisé
B4	Relais de chauffage à faible débit (100) Relais d’alimentation 1 (100)
B3	Relais de chauffage à haut débit (100)
B1	Relais d’alimentation du terminal 30 (219)
B2	Relais de pompe à carburant (53)
C20	Relais d’alimentation du terminal 50 (433)
C19	Relais de pompe de suralimentation de carburant (404)

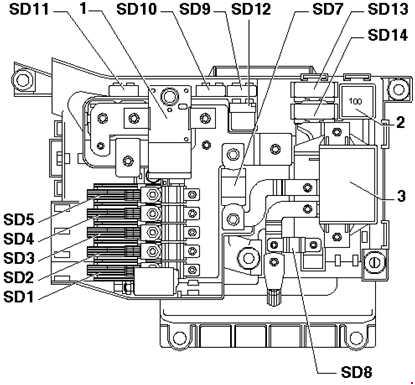

Boîte à fusibles sous le siège conducteur

Situé sur ou près du couvercle de la batterie.

Description

1. Interrupteur principal de la batterie
2. Relais d’alimentation du terminal 15 (100) / (433)
3. Deuxième relais de charge de la batterie

SD1	150A Boîte à fusibles gauche
SD2	150A Boîte à fusibles droite
SD3	60A Boîte à fusibles droite
SD4	60A Bloc de distribution, boîte à fusibles gauche
SD5	60A Relais du terminal 15
SD7	250A Connexion parallèle de la batterie
SD8	Prise 150A
SD9	5A Unité de commande d’alimentation à bord
SD10	10A Unité de commande d’alimentation à bord
SD11	5A Diagnostic du câble de démarrage
SD12	Non utilisé
SD13	40A Moteur électrique du compresseur du système de régulation de la hauteur de caisse
SD14	Non utilisé

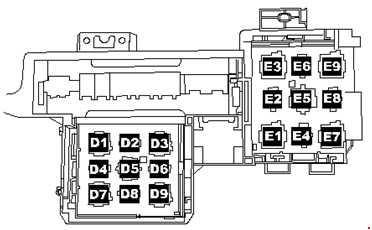

Boîte à relais sous le tableau de bord

Situé sous le panneau avant à gauche.

Description

D1	Unité de commande Servotronic (476)
D2	Relais le plus proche (404)
D3	Relais de compresseur de régulation de hauteur de caisse (373)
D4	Relais de prise (404)
D5	Relais de climatisation (100)
D6	Relais de ventilateur d’air frais, vitesse 2 (404) uniquement avec climatisation manuelle
D7	Relais de lunette arrière chauffante (53)
D8	Relais de pompe de circulation (404) VR6 uniquement avec chauffage auxiliaire
D9	Relais de connexion d’alternateur (53)
E1	Relais d’isolation des panneaux solaires (79)
E2	Relais de déverrouillage de la roue de secours (404)
E3	Relais de chauffage du pare-brise avant gauche (53)
E 4	Relais de pompe de circulation (404)
E5	Relais d’alimentation du terminal 2 (432) uniquement V10 TDI
E6	Non utilisé
E7	Relais de nettoyage des phares (53)
E8	Relais de batterie de chaleur résiduelle (404)
E9	Relais de pare-brise avant chauffant, droit (53)
