Volkswagen Polo 6R (2009-2017) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Polo 6R (2009–2017), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Polo 6R – schéma des fusibles
Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Polo est le fusible n° 42 du schéma des fusibles du tableau de bord.
Tableau de bord
Le schéma des fusibles se trouve derrière le couvercle sous le volant.
Unité de commande d’alimentation de bord
Le panneau de fusibles/relais est situé à gauche sous le tableau de bord.
Boîte à fusibles principale
Située dans le compartiment moteur, sur la batterie.
Tableau de bord

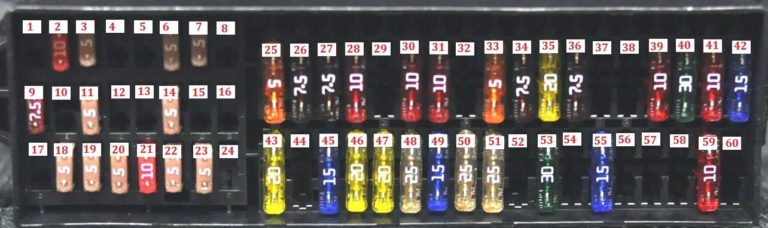

Affectation des fusibles dans le tableau de bord
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| F1 | 5A | Unité de commande dans le tableau de bord ;
Unité de commande ABS ; Unité de commande électronique pour téléphone portable. |
| F2 | 10 A | Commutateur combiné sur la colonne de direction ;
Unité de commande d’alimentation de bord ; Moteur d’essuie-glace arrière ; Pompe de lave-glace avant et arrière. |
| F3 | 5A | Relais de pompe à carburant ;
Unité de commande moteur ; Relais d’alimentation en carburant ; Unité de commande de pompe à carburant ; Unité de commande audio. |
| F4 | 2A | (2A) Commutateur combiné |
| F5 | – | – |
| F6 | 5A | Module de commande d’équipement |
| F7 | 5A | Régulateur d’angle de phare ;
Éclairage de plaque d’immatriculation avant gauche ; Éclairage de plaque d’immatriculation avant droite ; Contrôleur d’alimentation de bord. |
| F8 | 10 A | Système de gestion moteur |
| F9 | 5A/7,5A | Bouton TCS et ESP ;
Bouton de surveillance de la pression des pneus ; Capteur d’angle de braquage ; Unité de commande ABS ; Bouton du système start/stop ; Interface de diagnostic du bus de données. |
| F10 | 5A | Commutateur du système de régulation de vitesse ;
Commutateur combiné de colonne de direction ; Commutateur de feux de freinage ; Commutateur de pédale d’embrayage ; Unité de commande d’alimentation de bord. |
| F11 | 5A/10A | Régulateur d’angle de phare ;
Moteur de réglage d’angle de phare gauche ; Moteur de réglage d’angle de phare droit ; Commutateur de régulateur de vitesse ; Contrôleur d’alimentation de bord ; Contrôleur de clignotants et de phares. |
| F12 | 5A | Commutateur de réglage des rétroviseurs extérieurs |
| F13 | 5A | Module de commande de transmission (TCM) |
| F14 | 5A | Module de commande du système de retenue supplémentaire (SRS) |
| F15 | 5A | Courants d’eau chauffée du pare-brise |
| F 16 | 5A | Module de commande d’aide au stationnement |
| F17 | – | – |
| F18 | 5A | Commutateur de contact de feu de brouillard arrière ;
Unité de commande dans le tableau de bord ; Ampoule de feu de brouillard arrière gauche ; Unité de commande d’alimentation de bord. |
| F19 | 5A | Module de commande multifonction |
| F20 | 5A | Capteur d’angle de braquage ;
Unité de commande dans le tableau de bord ; Relais d’alimentation en carburant ; Relais d’alimentation en tension du terminal 30 ; Relais de faible énergie thermique ; Relais de haute énergie thermique. |
| F21 | 10 A | Module de commande multifonction |
| F22 | 5A | Connexion de diagnostic ;
Unité de commande Climatronic ; Unité de commande de climatisation ; Téléphone portable ; Contrôle de l’électronique fonctionnelle ; Clé électromagnétique ; Allumage. |
| F23 | 5A | Levier de vitesses ;
Capteur de pluie ; Contrôleur d’alimentation de bord ; Contrôleur moteur ; Interface de diagnostic du bus de données. |
| F24 | 5A | Contrôleur d’alimentation de bord ;
Rétroviseur extérieur chauffant côté conducteur ; Rétroviseur extérieur chauffant côté passager. |
| F25 | 5A | Capteur haute pression ;
Contrôleur de chauffage ; Contrôleur de ventilateur de radiateur ; Contrôleur de système de climatisation ; Contrôleur de capteur de remorque ; Connexion de diagnostic ; Capteur d’humidité ; Contrôleur de ventilateur de radiateur ; Stabilisateur de tension ; Stabilisateur de tension 2. |
| F26 | 7,5A | Débitmètre massique d’air ;
Capteur de niveau et de température d’huile ; Contrôleur d’assistance à la direction ; Chauffage de la valve de reniflard du bloc ; Relais de démarreur 1 ; Relais de démarreur 2. |
| F27 | 7,5A | Feux de recul |
| F28 | 10 A | Système de gestion moteur |
| F29 | 10 A | Système de gestion moteur |
| Nr | Ampère [A] | Description |
|---|---|---|
| F30 | 10 A | Système de gestion moteur |
| F31 | 5A/10A | Système de gestion moteur |
| F32 | 10A/15A/20A/30A | Système de gestion moteur |
| F33 | 5A | Capteur de position d’embrayage ;
Commutateur de feux stop. |
| F34 | 15A | Régulateur sur le tableau de bord ;
Ampoule de phare gauche ; Ampoule de phare droite ; Régulateur d’alimentation de bord ; Régulateur de phares à décharge gauche ; Régulateur de phares à décharge droit. |
| F35 | 15A/20A | Système de gestion moteur |
| F36 | 7,5A | Ampoule de phare droit |
| F37 | 25A | Module de commande de chauffage de siège |
| F38 | 30A | Module de commande de transmission (TCM) |
| F39 | 10A/15A | Ampoule de feu de croisement droit |
| F40 | 30A | Module de commande de ventilateur de climatisation/chauffage à air chaud |
| F41 | 10 A | Moteur d’essuie-glace arrière |
| F42 | 15A | Prise allume-cigare 12 V |
| F43 | 15A | Module de commande multifonction |
| F44 | 5A | Système d’avertissement |
| F45 | 15A | Système audio |
| F46 | 20A | Éclairage des phares |
| F47 | 20A | Unité de commande d’alimentation de bord ;
Moteur d’essuie-glace avant. |
| F48 | 25A | Module de commande multifonction |
| F49 | 15A/30A | Relais de pompe à carburant ;
Relais d’alimentation en carburant. |
| F50 | 25A | Module de commande de fonction de porte, conducteur |
| F51 | 25A | Module de commande de fonction de porte passager |
| F52 | 30A | Régulateur de porte arrière gauche ;
Régulateur de porte arrière droite. |
| F53 | 30A | Module de commande multifonction |
| F54 | 15A | Feux de brouillard avant |
| F55 | 15A/20A | Système de gestion moteur |
| F56 | 15A | Feux de jour |
| F57 | 15A | Module de commande multifonction |
| F58 | 20A | Pompe à vide de servofrein |
| F59 | 10A/15A | Ampoule de feu de croisement gauche |
| F60 | 15A | Système audio |

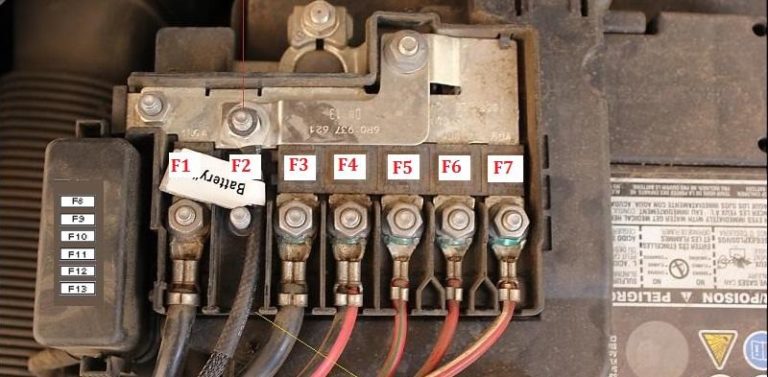

Boîte à fusibles principale
Affectation des fusibles dans la boîte à fusibles principale
| Nr | Ampère [A] | Description |
|---|---|---|
| F1 | 150A/175A | Alternateur |
| F2 | 30A | Module de commande de carburant gazeux |
| F3 | 110A | |
| F4 | 50A | Module de commande d’assistance à la direction |
| F5 | 40A | Module de commande ABS |
| F6 | 40A | Module de commande du moteur de ventilateur de refroidissement |
| F7 | 50A | Bougies de préchauffage |
| F8 | 25A | Module de commande ABS |
| F9 | 30A | Module de commande du moteur de ventilateur de refroidissement |
| F10 | 5A | Module de commande du moteur de ventilateur de refroidissement |
| F11 | 10 A | Module de commande ABS |
| F12 | 5A | Module de commande multifonction |
| F13 | 30A | Module de commande de transmission (TCM) |

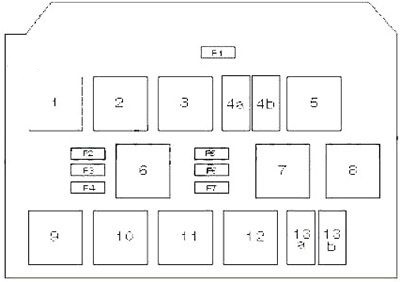

Unité de commande d’alimentation de bord
Unité de commande d’alimentation de bord
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | ||
| 2 | ||
| 3 | Relais des circuits principaux de démarrage | |
| 4a | Relais des feux de croisement | |
| 4b | Relais de démarreur du système d’alimentation | |
| 5 | Relais de protection ABS | |
| 6 | Essence :
Relais de pompe à carburant (FP) |
|
| 7 | Relais de blocage de démarreur | |
| 8 | Relais des circuits auxiliaires de démarrage | |
| 9 | Relais de pompe de lave-phares |
| Nr | Ampère [A] | Description |
|---|---|---|
| 10 | Relais des circuits d’alimentation auxiliaire (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Relais du moteur de démarreur | |
| 13b | Relais de chauffage auxiliaire | |
| F1 | 30A | Module de commande de toit ouvrant |
| F2 | 40A | Chauffage du liquide de refroidissement moteur |
| F3 | 40A | Chauffage du liquide de refroidissement moteur |
| F4 | 40A | Chauffage du liquide de refroidissement moteur |
| F5 | 20A | Module de commande de remorque |
| F6 | 20A | Module de commande de remorque |
| F7 | 15A | Module de commande de remorque |
À propos de la Volkswagen Polo 6R (2009-2017)
La Volkswagen Polo 6R, produite de 2009 à 2017, est un modèle populaire dans le segment des petites voitures. Ce modèle se caractérise par un design moderne, une fiabilité et une consommation de carburant efficace. La Polo 6R offre diverses options de motorisation, y compris des moteurs essence et diesel, allant de 1,2 à 1,6 litre. De plus, ce modèle est équipé de technologies avancées et de dispositifs de sécurité qui améliorent le confort et la sécurité de conduite. Grâce à ses dimensions compactes, elle est idéale pour l’environnement urbain, tout en offrant suffisamment d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles Volkswagen Polo 6R
Cette page présente le schéma de la boîte à fusibles de la Volkswagen Polo 6R, indispensable pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui assure la protection des circuits électriques du véhicule et garantit leur bon fonctionnement.
