Volkswagen Phaeton (2002-2006) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Phaeton (2002–2006), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Phaeton (2002-2006) – schéma des fusibles
Année de fabrication : 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Phaeton est le fusible (?) dans le panneau de fusibles du compartiment moteur.
Relais et fusibles
Panneau de fusibles principal dans le coffre à gauche – fusibles principaux
| N° | N° de réf. dans le schéma de connexion | Amp [A] | Description | Borne |
| 1 | S204 – Fusible -1- (30) | 100 | A18 – Convertisseur de tension de chauffage du pare-brise | 30 |
| 2 | S205 – Fusible -2- (30) | 150 | TV28- Jonction de câble 3 pour borne 30,
Fusibles thermiques : SE1, SE2, SE3, SE4, SE5, SE6, SE7 Fusibles : SB5, SB7 et SB18, SB27 et SB36, SD11, SD23, SD24, SD26, J329 – Relais de tension d’alimentation de la borne 15 (B +) J680 – Relais d’alimentation 1 (borne 75) |
30 |
| 3 | S206 – Fusible -3- (30) | 300 | Fusibles : SC3, SC6, SC8 à SC16, SC23 à SC27, SC41 à SC47
C – Générateur (GEN) |
30 |
| 4 | S207 – Fusible -4- (30) | – | ouvert | 30 |
Schéma des fusibles sous le tableau de bord, à gauche – Fusibles “SB”
| N° | N° de réf. dans le schéma de câblage | Amp [A] | Description | Borne |
| 1 | SB1 – Fusible 1 (dans le support de fusible) | 10 | Borne 30 pour J582 – relais de chauffage de la position de stationnement de l’essuie-glace
Z 20 – Chauffage de buse de lave-glace gauche Z 21 – Chauffage de buse de lave-glace droit |
75a |
| 2 | SB2 – Fusible 2 (dans le support de fusible) | 20 | J386 – Module de commande de porte, côté conducteur
J657 – Module de commande de fermeture de porte J388 – Module de commande de porte, arrière, gauche |
30 |
| 15 * | ||||
| 3 | SB3 – Fusible 3 (dans le support de fusible) | 20 | J387 – Module de commande de porte, côté passager
J657 – Module de commande de fermeture de porte J389 – Module de commande de porte, arrière, droit |
30 |
| 15 * | ||||
| 4 | SB4 – Fusible 4 (dans le support de fusible) | 20 | SC18 – Fusible 18 (dans le support de fusible)
SC19 – Fusible 19 (dans le support de fusible) SC20 – Fusible 20 (dans le support de fusible) |
15a |
| 5 | SB5 – Fusible 5 (dans le support de fusible) | 5 | J528 – Module de commande de l’électronique de toit | 30 |
| 6 | ouvert | – | – | – |
| 7 | ouvert | 15 | – | 30 |
| 8 | SB 8 – Fusible 8 (dans le support de fusible) | 25 | J104 – Module de commande ABS (avec EDL)
J106 – Relais de l’électrovanne ABS |
30 |
| 9 | ouvert | 5 | – | – |
| 10 | SB10 – Fusible 10 (dans le support de fusible) | 15 | J519 – Module de commande du système électrique du véhicule
M5 – clignotant avant gauche M1 – Feu de position gauche |
30 |
| 11 | SB11 – Fusible 11 (dans le support de fusible) | 15 | J519 – Module de commande du système électrique du véhicule
M7 – clignotant avant droit M3 – feu de position droit |
30 |
| 12 | SB12 – Fusible 12 (dans le support de fusible) | 15 | J519 – Module de commande du système électrique du véhicule
J567 – Module de commande du courant de phare gauche M29 – Feu de croisement gauche J683 – Module de commande des feux de route du phare gauche HID M30 – Feu de route gauche |
30 |
| 13 | SB13 – Fusible 13 (dans le support de fusible) | 15 | J519 – Module de commande du système électrique du véhicule
J568 – Module de commande du courant de phare droit M31 – feu de croisement droit J684 – Module de commande du faisceau de phare droit HID M32 – phare droit feux de route |
30 |
| 14 | SB14 – Fusible 14 (dans le support de fusible) | 20 | J519 – Module de commande du système électrique du véhicule
H1 – klaxon / klaxon bicolore |
30 |
| 15 | SB15 – Fusible 15 (dans le support de fusible) | 15 | F – Interrupteur de feux de freinage
J605 – Module de commande du hayon arrière J… – module de commande moteur (ECM) J345 – Module de commande pour capteur de traction J104 – Module de commande ABS (avec EDL) |
30 |
| 16 | SB16 – Fusible 16 (dans le support de fusible) | 20 | J162 – Module de commande de chauffage | 30 |
| 17 | SB17 – Fusible 17 (dans le support de fusible) | 10 | J523 – Module de commande de la tête du module d’affichage d’informations avant
R 24 – Amplificateur d’antenne |
30a |
| 18 | SB18 – Fusible 18 (dans le support de fusible) | 10 | J527 – module de commande des systèmes électroniques de la colonne de direction | 30a |
| 19 | SB19 – Fusible 19 (dans le support de fusible) | 10 | J518 – Module de commande d’accès / de démarrage | 30a |
| 20 | ouvert | – | – | – |
| 21 | ouvert | – | – | – |
| 22 | SB22 – Fusible 22 (dans le support de fusible) | 5 | J623 – Module de commande moteur (ECM) (code moteur BAP)
J623 – Module de commande moteur (ECM) 2 (code moteur BAP) J220 – Module de commande moteur Motronic (ECM) (code moteur BGJ) |
30a |
| 23 | SB23 – Fusible 23 (dans le support de fusible) | 5 | J285 – Module de commande avec indicateur sur le tableau de bord | 30a |
| 24 | ouvert | – | – | – |
| 25 | ouvert | – | – | – |
| 26 | ouvert | – | – | – |
| 27 | SB27 – Fusible 27 (dans le support de fusible) | 5 | J285 – Module de commande avec indicateur sur le tableau de bord Connecteur de liaison de données (DLC)
J669 – Relais de tension des ceintures de sécurité |
30a |
| 28 | SB28 – Fusible 28 (dans le support de fusible) | 5 | J526 – Module de commande téléphonique / télématique | 30a |
| 29 | SB29 – Fusible 29 (dans le support de fusible) | 5 | R149 – récepteur de chauffage d’eau radio (le cas échéant) | 30a |
| 30 | SB30 – Fusible 30 (dans le support de fusible) | 10 | J255 – module de commande Climatronic
V 50 – Pompe de liquide de refroidissement N175 – vanne de régulation de chaleur gauche N176 – vanne de régulation de chaleur droite |
30a |
| 31 | SB31 – Fusible 31 (dans le support de fusible) | 5 | Y – Horloge analogique / module de commande
J524 – Commande de l’affichage d’informations arrière |
30a |
| 32 | ouvert | – | – | – |
| 33 | SB33 – Fusible 33 (dans le support de fusible) | J17 – Relais de pompe à carburant (FP)
J271 – Relais d’alimentation du module de commande moteur Motronic (ECM) J670 – Relais d’alimentation du module de commande moteur Motronic (ECM) 2 J581 – Relais de connexion parallèle de batterie (le cas échéant) J49 – Relais de pompe à carburant (FP) 2 J220 – Module de commande moteur Motronic (ECM) (code moteur BGJ) |
30 | |
| 34 | SC34 – Fusible 34 (dans le support de fusible) | 20 | G6 – Pompe à carburant (FP) | 30 |
| 35 | SC35 – Fusible 35 (dans le support de fusible) | 20 | G23 – Pompe de transfert de carburant (FP) | 30 |
| 36 | SC36 – Fusible 36 (dans le support de fusible) | 30 | Connexion 30 pour J681 – Relais d’alimentation 2 (connexion 15)
Fusibles : SB52, SB53, SB54, SB55, SB56, SB57 |
30 |
| 37 | ouvert | – | – | – |
| 38 | ouvert | – | – | – |
| 39 | ouvert | – | – | |
| 40 | ouvert | – | – | – |
| 41 | SC41 – Fusible 41 (dans le support de fusible) | 5 | G384 – capteur d’inclinaison du véhicule | 30 |
| 42 | SC42 – Fusible 42 (dans le support de fusible) | 5 | J393 – Module de commande du système de confort central | 30 |
| 15 * | ||||
| 43 | SC43 – Fusible 43 (dans le support de fusible) | 30 | J605 – Module de commande du hayon arrière | 30 |
| 44 | SC44 – Fusible 44 (dans le support de fusible) | 10 | J197- Module de commande du système de surveillance de niveau | 30 |
| 45 | SC45 – Fusible 45 (dans le support de fusible) | 5 | J697- Module de commande de l’éclairage de plaque d’immatriculation
L153 – Lampe arrière d’éclairage |
30 |
| 46 | ouvert | – | – | – |
Carte électronique dans le compartiment d’expansion droit – relais
| Numéro | Description |
| 1 | ouvert |
| 2 | C24 – amortisseur |
| 3 | J682 – Relais d’alimentation (borne 50) |
| 4 | J271 – Relais d’alimentation du module de commande moteur Motronic (ECM) (167) |
| 5 | J670 – Module de commande moteur Motronic (ECM)
Relais d’alimentation 2 (100) (code moteur BAP) |
| 5 | ouvert |
| 6 | J680 – Relais d’alimentation 1 (borne 75) (100) |
| 7 | J299 – Relais de pompe d’injection d’air secondaire (ARIA) (100) |
| 7 | ouvert |
| 8 | J329 – Relais de tension d’alimentation borne 15
(B +) (433) (le cas échéant) |
| 9 | J545 – Relais de pompe d’injection d’air secondaire
(ARIA) 2 (100) (code moteur BAP) |
| 9 | ouvert |
| 10 | ouvert |
| 10 | ouvert |
Carte électronique dans le compartiment d’expansion droit – Fusibles “SD”
| Numéro | Numéro de réf. dans le schéma de câblage | Amp [A] | Description | Borne |
| 1 | SD1 – Fusible 1 (dans le support de fusible) | 10 | N… – Injecteurs de carburant pour cylindres 1–6 (code moteur BAP) | 87a |
| 2 | SD2 – Fusible 2 (dans le support de fusible) | 10 | N… – Injecteurs de carburant pour cylindres 7–12 (code moteur BAP) | 87a |
| 3 | ouvert | 30 | ouvert | 30 |
| 4 | ouvert | 30 | ouvert | 30 |
| 5 | SD5 – Fusible 5 (dans le support de fusible) | 5 | G70 – Capteur de débit massique d’air (MAF) (code moteur BAP)
G246 – Capteur 2 de débit massique d’air (MAF) (code moteur BAP) G42 – Capteur de température d’air d’admission (IAT) (code moteur BAP) G299 – Capteur de température d’air d’admission (IAT) 2 (code moteur BAP) |
87a |
| 6 | SD6 – Fusible 6 (dans le support de fusible) | 10 | J496 – Relais de pompe de liquide de refroidissement auxiliaire du moteur (EC) (code moteur BAP)
V51 – Pompe de liquide de refroidissement supplémentaire (code moteur BAP) J299 – Relais de pompe d’injection d’air secondaire (ARIA) J545 – Relais de pompe d’injection d’air secondaire (ARIA) 2 (code BAP) J49 – Relais de pompe à carburant (FP) 2 (code moteur BAP) V36 – Pompe de liquide de refroidissement (code moteur BGJ) J151 – Relais de pompe de circulation de liquide de refroidissement (code moteur BGJ) |
87a |
| 7 | SD7 – Fusible 7 (dans le support de fusible) | 20 | F265 – thermostat de refroidissement moteur à cartographie contrôlée (code moteur BAP)
N80 – Vanne de régulation d’admission des vapeurs de carburant absorbées (EVAP) N112 – vanne électromagnétique d’injection d’air secondaire (ARIA) N145 – vanne électro-hydraulique de montage moteur droit (code BAP) N156 – vanne de commutation de collecteur (code moteur BGJ) N205- Vanne -1- pour la régulation de l’arbre à cames N208- Vanne -2- pour la régulation de l’arbre à cames N261- Vanne de calibration du collecteur (IMT) -2- (code moteur BGJ) N318 – Vanne de régulation de l’arbre à cames 1 (échappement) (code moteur BAP) N319 – Vanne de régulation de l’arbre à cames 2 (échappement) (code moteur BAP) N320 – Vanne électromagnétique 2 d’injection d’air secondaire (ARIA) (code moteur BAP) N333 – vanne de régulation de purge des vapeurs de carburant absorbées (EVAP) 2 (code moteur BAP) |
87a |
| 8 | SD8 – Fusible 8 (dans le support de fusible) | 30 | N… – Bobines d’allumage avec sortie de puissance pour cylindres 1–8 (code moteur BGJ) | 87a |
| 9 | SD9 – Fusible 9 (dans le support de fusible) | 20 | N… – Injecteurs de carburant pour cylindres 1–8 (code moteur BGJ) | 87a |
| 10 | SD10 – Fusible 10 (dans le support de fusible) | 10 | J623 – Module de commande moteur (ECM) (code moteur BAP)
J624 – Module de commande moteur (ECM) 2 (code moteur BAP) J220 – Module de commande moteur Motronic (ECM) (code moteur BGJ) |
87a |
| 11 | SD11 – Fusible 11 (dans le support de fusible) | 15 | J39 – Relais du système de nettoyage des phares | 30a |
| 12 | SD12 – Fusible 12 (dans le support de fusible) | 10 | J293 – Module de commande de liquide de refroidissement FC (commande de ventilateur ((FC))
V7 – ventilateur de refroidissement J671 – Module de commande FC de liquide de refroidissement (commande de ventilateur) 2 V177- Ventilateur de refroidissement 2 |
87a |
| 13 | SD13 – Fusible 13 (dans le support de fusible) | 25 | Z19 – Chauffage de capteur d’oxygène (O2S) (code moteur BAP)
Z28 – Capteur d’oxygène (O2S) 2 Chauffage 2 (code moteur BAP) Z29 – Chauffage de capteur d’oxygène (O2S) 1 (après catalyseur à trois voies (TWC)) (code moteur BAP) Z30 – Chauffage de capteur d’oxygène (O2S) 2 (après catalyseur à trois voies (TWC)) (code moteur BAP) |
87a |
| 14 | SD14 – Fusible 14 (dans le support de fusible) | 25 | Z19 – Chauffage de capteur d’oxygène (O2S) (code moteur BGJ)
Z28 – Capteur d’oxygène (O2S) 2 Chauffage 2 (code moteur BGJ) Z29 – Chauffage de capteur d’oxygène (O2S) 1 (après catalyseur à trois voies (TWC)) (code moteur BGJ) Z30 – Chauffage de capteur d’oxygène (O2S) 2 (après catalyseur à trois voies (TWC)) (code moteur BGJ) Z 62 – Capteur d’oxygène (O2S) Chauffage 3 (code moteur BAP) Z 63 – Capteur d’oxygène (O2S) Chauffage 4 (code moteur BAP) Z 64 – Capteur d’oxygène (02S) Chauffage 3 (après catalyseur à trois voies (TWC)) (code moteur BAP) Z 65 – Capteur d’oxygène (02S) Chauffage 4 (après catalyseur à trois voies (TWC)) (code moteur BAP) |
87a |
| 15 | SD15 – Fusible 15 (dans le support de fusible) | 15 | J217 – Module de commande de transmission (TCM) | 30a |
| 16 | SD16 – Fusible 16 (dans le support de fusible) | 10 | J539- Module de commande d’assistance au freinage | 30a |
| 17 | SD17 – Fusible 17 (dans le support de fusible) | 5 | J309 – Relais de séparation des cellules solaires | 30a |
| 18 | SD18 – Fusible 18 (dans le support de fusible) | 15 | J519 – Module de commande du système électrique du véhicule
V248 – Moteur de buse de lave-phare gauche V249 – Moteur de buse de lave-phare droit |
30a |
| 19 | SD19 – Fusible 19 (dans le support de fusible) | 20 | J400 – Module de commande du moteur d’essuie-glace
V216 – Moteur d’essuie-glace avant gauche V59 – Pompe de lave-glace avant et arrière |
30a |
| 20 | SD20 – Fusible 20 (dans le support de fusible) | 20 | J584 – Module de commande du moteur d’essuie-glace droit
V217 – Moteur d’essuie-glace droit |
30a |
| 21 | SD21 – Fusible 21 (dans le support de fusible) | 60 | Véhicules avec système à batterie unique uniquement :
SB19 – Fusible 19 (dans le support de fusible) SB20 – Fusible 20 (dans le support de fusible) SB22 – Fusible 22 (dans le support de fusible) SB23 – Fusible 23 (dans le support de fusible) Connexion 30 pour J271 – relais d’alimentation du module de commande moteur Motronic (ECM) |
30 |
| 22 | SD22 – Fusible 22 (dans le support de fusible) | 40 | SD1 – Fusible 1 (dans le support de fusible) (code moteur BAP)
N… – Bobines d’allumage avec sortie de puissance pour cylindres 1–6 (code moteur BAP) |
87a |
| 23 | SD23 – Fusible 23 (dans le support de fusible) | 40 | Connexion 30 pour J680 – Relais d’alimentation 1 (connexion 75)
SB1 – Fusible 1 (dans le support de fusible) SB40 – Fusible 40 (dans le support de fusible) |
30 |
| 24 | SD24 – Fusible 24 (dans le support de fusible) | 40 | J104 – Module de commande ABS (avec EDL) | 30a |
| 25 | SD25 – Fusible 25 (dans le support de fusible) | 40 | SD2 – Fusible 2 (dans le support de fusible) (code moteur BAP)
N… – Bobines d’allumage avec sortie de puissance pour cylindres 7–12 (code moteur BAP) |
87a |
| 26 | SD26 – Fusible 26 (dans le support de fusible) | 40 | Connexion 30 pour J329 – relais de connexion d’alimentation de tension 15 (B +) | 30a |
| 27 | SD27 – Fusible 27 (dans le support de fusible) | 50 | J293 – Module de commande de liquide de refroidissement FC (commande de ventilateur ((FC)) (gauche) | 30a |
| 28 | SD28 – Fusible 28 (dans le support de fusible) | 50 | J671 – Liquide de refroidissement FC (commande de ventilateur) Module de commande 2 (droit) | 30a |
| 29 | SD29 – Fusible 29 (dans le support de fusible) | 50 | V101 – Moteur de pompe d’injection d’air secondaire (ARIA) | 30a |
| 30 | SD30 – Fusible 30 (dans le support de fusible) | 30 | V189 – Moteur de pompe d’injection d’air secondaire (ARIA) 2 (code moteur BAP) | 30a |
| 31 | SD31 – Fusible 31 (dans le support de fusible) | 40 | V2 – Ventilateur d’air frais
J255 – module de commande Climatronic Connexion 87 pour J309 – relais de séparation des cellules solaires |
30a |

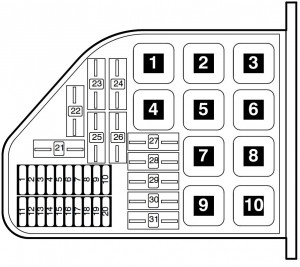

Tableau de fusibles thermiques dans le pied avant gauche – Fusibles thermiques
| N° | N° de réf. dans le schéma de câblage | Amp [A] | Description | Borne |
| 1 | SE1 – Fusible thermique 1 (dans le support de fusible) | 30 | J386 – Module de commande de porte, côté conducteur
J388 – Module de commande de porte, arrière, gauche |
30 |
| 2 | SE2 – Fusible thermique 2 (dans le support de fusible) | 30 | J387- Module de commande de porte côté passager
J389 – Module de commande de porte, arrière, droit |
30 |
| 3 | SE3 – Fusible thermique 3 (dans le support de fusible) | 30 | J136 – Module de commande de réglage de siège / colonne de direction avec mémoire | 30 |
| 4 | SE4 – Fusible thermique 4 (dans le support de fusible) | 30 | J521 – Module de commande de siège passager avec mémoire | 30 |
| 5 | SE5 – Fusible thermique 5 (dans le support de fusible) | 30 | J522 – Module de commande de siège arrière avec mémoire | 30 |
| 6 | SE6 – Fusible thermique 6 (dans le support de fusible) | 30 | Z42 – Chauffage de pied arrière gauche | 30 |
| 7 | SE7 – Fusible thermique 7 (dans le support de fusible) | 30 | Z43 – Chauffage de pied arrière droit | 30 |
| 8 | ouvert | – | – | – |
| 9 | ouvert | – | – | – |
| 10 | ouvert | – | – | – |

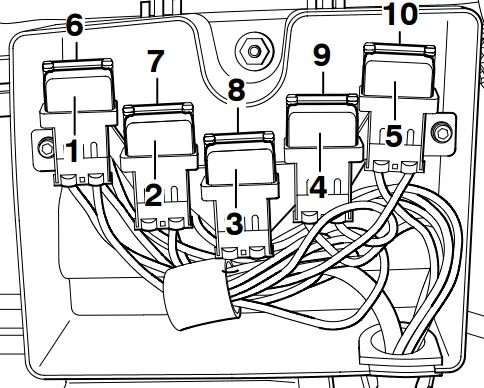

Panneau de relais P sur le côté avant droit du plancher – Relais
| N° | Description |
| 1a | J496 – Relais de pompe de liquide de refroidissement auxiliaire du moteur (EC) (404) |
| 2b | ouvert |
| 2a | ouvert |
| 2b | ouvert |
| 3a | J582 – Relais de chauffage de la position d’essuie-glace (404) |
| 3b | J709 – Relais d’autorisation de chauffage de siège (404) |
| 4 | J309 – Relais de séparation des cellules solaires (79) |
| 5 | J681 – Relais d’alimentation 2 (borne 15) (100) |
| 6 | J39 – Relais du système de nettoyage des phares (53) |
| 7 | J236 – Module de commande Servotronic (631) |
| 7 | ouvert |
| 8 | J669 – Relais de tension des ceintures de sécurité |
