Volkswagen Jetta (2005-2010) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Jetta (2005–2010), découvrirez l’emplacement des panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Jetta (2005-2010) – Schéma des fusibles
Année de production : 2005, 2006, 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Jetta est le fusible 24 du boîtier de fusibles du compartiment moteur.

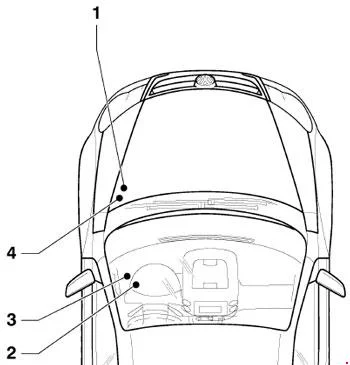

Emplacement
- Boîtier de fusibles dans le compartiment moteur
- Support de relais dans l’unité de commande d’alimentation (à gauche sous le tableau de bord)
- Panneau de fusibles du tableau de bord
4. Support de relais supplémentaire, sous le boîtier de fusibles dans le compartiment moteur

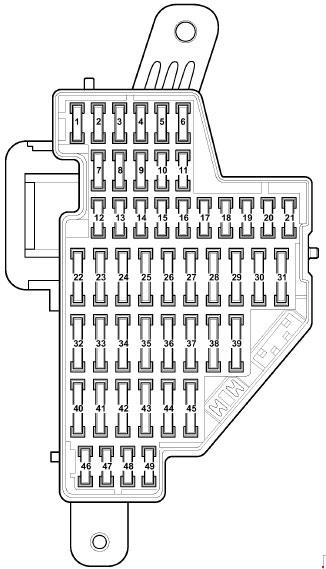

Panneau de fusibles du tableau de bord
| Numéro |
Ampérage [A] |
Description |
| 1 | 10 | T16 – Connecteur de diagnostic (T16 / 1) J623 – Unité de commande du moteur J757 – Relais d’alimentation des composants du moteur (167) (à partir de mai 2005) J538 – Unité de commande de la pompe à carburant (à partir de mai 2005) J485 – Relais de fonctionnement du chauffage auxiliaire (à partir de 2006) N79 – Élément chauffant de ventilation du bloc (à partir de 2006) G70 – Débitmètre massique d’air (à partir de 2006) J431 – Contrôleur de réglage du faisceau des phares (à partir de 2006) |
| 2 | 5 | J104 – Unité de commande ABS E132 – Interrupteur du système de contrôle de traction E256 – Bouton TCS et ESP E492 – Bouton d’affichage de la pression des pneus F – Interrupteur des feux de freinage (faible ; à partir de novembre 2005) |
| 10 | J623 – Contrôleur moteur (à partir de 2006) V49 – Moteur de contrôle du faisceau de phare droit (à partir de 2006) V48 – Moteur de contrôle du faisceau de phare gauche (à partir de 2006) E102 – Régulateur de contrôle du faisceau de phares (à partir de 2006) J538 – Contrôleur de pompe à carburant (à partir de 2006) J345 – Unité de commande du détecteur de remorque (à partir de 2006) J587 – Unité de commande des capteurs de levier de vitesse (à partir de 2006) J533 – Interface de diagnostic du bus de données (à partir de 2006) J285 – Unité de commande dans le tableau de bord (à partir de 2006) J500 – Contrôleur de direction assistée (à partir de 2006) J104 – ABS avec contrôleur EDL (à partir de 2006) E132 – Interrupteur du système de contrôle de traction (à partir de 2006) E256 – Bouton TCS et ESP (à partir de 2006) G476 – Capteur de position de la pédale de frein (à partir de 2006) E1 – Interrupteur des feux (à partir de 2006) F47 – Interrupteur de la pédale de frein, (à partir de novembre 2005) |
|
| 3 | 10 | J500 – Unité de commande de direction assistée (jusqu’à mai 2005) |
| 5 | J234 – Unité de commande d’airbag (à partir de mai 2005) | |
| 4 | 5 | E16 – Interrupteur de chauffage / sortie de chaleur G65 – Capteur haute pression J131 – Contrôleur de siège chauffant conducteur J132 – Contrôleur de siège chauffant passager avant J255 – Contrôleur Climatronic K216 – Témoin d’avertissement du programme de stabilisation 2 (à partir de mai 2005) M17 – Ampoule de feu de recul (à partir de mai 2005) E422 – Bouton d’affichage de la pression des pneus (à partir de mai 2005) G266 – Capteur de niveau et de température d’huile (élevé ; à partir de mai 2005) J530 – Contrôleur d’ouverture de porte de garage (à partir de mai 2006) G128 – Capteur d’occupation de siège, côté passager avant (à partir de mai 2006) Y7 – Rétroviseur intérieur automatique anti-éblouissement (à partir de mai 2006) Z20 – Élément chauffant de buse gauche (à partir de mai 2006) Z21 – Élément chauffant de buse droite (à partir de mai 2006) |
| 10 | G266 – Capteur de niveau et de température d’huile (élevé ; à partir de novembre 2005) M17 – Feu de recul (élevé ; à partir de novembre 2005) J255 – Contrôleur Climatronic (élevé ; à partir de novembre 2005) G65 – Capteur haute pression (élevé ; à partir de novembre 2005) E16 – Interrupteur de chauffage et de puissance de chauffage (élevé ; à partir de novembre 2005) J530 – Contrôleur d’ouverture de porte de garage (élevé ; à partir de novembre 2005) N253 – Allumeur par déconnexion de batterie (élevé ; à partir de novembre 2005) Y7 – Rétroviseur intérieur automatique anti-éblouissement (élevé ; à partir de novembre 2005) E422 – Bouton d’affichage de la pression des pneus (élevé ; à partir de novembre 2005) K216 – Témoin d’avertissement du programme de stabilisation 2 (élevé ; à partir de novembre 2005) Z20 – Élément chauffant de buse gauche (élevé ; à partir de novembre 2005) Z21 – Élément chauffant de buse droite (élevé ; à partir de novembre 2005) L71 – Éclairage de l’interrupteur du système de contrôle de traction (élevé ; à partir de novembre 2005) J301 – Contrôleur du système de climatisation (élevé ; à partir de mai 2007) |
|
| 5 | 5 | F47 – Interrupteur de pédale de frein du système de régulateur de vitesse (jusqu’à mai 2005) G476 – Capteur de position d’embrayage J431 – Unité de commande pour le réglage du faisceau des phares (à partir de mai 2005) J500 – Contrôleur de direction assistée (à partir de mai 2005) J745 – Contrôle de l’éclairage de virage et de l’unité de faisceau de phare, sur le phare droit (élevé ; décembre 2006) |
| 10 | J745 – Unité de commande du faisceau de phares et des feux de virage, sur le phare droit (faible ; à partir de mai 2006), (élevé ; à partir de mai 2007) | |
| 6 | 5 | J285 – Unité de commande dans le tableau de bord (jusqu’à mai 2006) J538 – Unité de commande de la pompe à carburant (jusqu’à mai 2006) J533 – Interface de diagnostic du bus de données (jusqu’à mai 2006) F125 – Interrupteur multifonction (jusqu’à mai 2006) J587 – Unité de commande des capteurs de levier de vitesse (jusqu’à mai 2006) F189 – Interrupteur Tiptronic (jusqu’à mai 2006) J745 – Unité de commande des feux de virage et du faisceau de phares, sur le phare gauche (état élevé ; décembre 2006) |
| 10 | J745 – Unité de commande du faisceau de phares et des feux de virage, sur le phare gauche (faible ; à partir de mai 2006), (élevé ; à partir de mai 2007) | |
| 7 | 5 | J431 – Unité de commande pour le réglage du faisceau des phares (jusqu’à mai 2005) Y7 – Rétroviseur intérieur automatique anti-éblouissement (à partir de mai 2005) Non attribué (à partir de mai 2006) |
| 8 | 5 | Y7 – Rétroviseur intérieur automatique anti-éblouissement (jusqu’à mai 2005) |
| 10 | J345 – Unité de commande du détecteur de remorque (à partir de mai 2005) Non attribué (à partir de mai 2006) |
|
| 9 | 5 | Non attribué (jusqu’à mai 2005) J503 – Unité de commande avec affichage pour le système radio et navigation (unité de système de navigation commerciale uniquement) (à partir de mai 2005) Non attribué (à partir de mai 2006) |
| 10 | 5 | J412 – Unité de commande de gestion électronique du téléphone portable (jusqu’à mai 2005) J530 – Unité de commande de fonctionnement de porte de garage (à partir de mai 2005) J706 – Unité de commande de reconnaissance d’occupation de siège (à partir de mai 2005) Non attribué (à partir de mai 2006) |
| 11 | 5 | J345 – Unité de commande du détecteur de remorque (jusqu’à mai 2005) Non attribué (à partir de mai 2005) |
| 10 | J745 – Unité de commande du faisceau de phares et des feux de virage, sur le phare droit (à partir de mai 2007) | |
| 12 | 10 | J386 – Unité de commande de porte conducteur. J387 – Unité de commande de porte passager |
| 13 | 10 | E1 – Interrupteur des feux T16 – Connecteur de diagnostic (T16 / 16) F47 – Interrupteur de pédale de frein (à partir de mai 2005) G397 – Capteur de détection de pluie et de lumière (à partir de 2006) G197 – Émetteur de champ magnétique pour boussole (à partir de 2006) |
| 14 | 5 | F – Interrupteur des feux de freinage (faible ; à partir de mai 2005) J217 – Contrôleur de transmission automatique |
| 10 | J587 – Contrôleur des capteurs de levier de vitesse (à partir de 2006) R149 – Récepteur de télécommande pour chauffage auxiliaire liquide (à partir de 2006) J301 – Contrôleur du système de climatisation (à partir de 2006) J255 – Contrôleur Climatronic (à partir de 2006) E16 – Puissance de chauffage / interrupteur de chaleur (à partir de 2006) J446 – Contrôleur d’assistance au stationnement (à partir de 2006) J104 – ABS avec contrôleur EDL (à partir de 2006) E94 – Régulateur de siège chauffant conducteur (à partir de 2006) E95 – Régulateur de siège chauffant passager avant (à partir de mai 2006) J217 – Contrôleur de transmission automatique (à partir de novembre 2005) |
|
| 15 | 7.5 | J519 – Unité de commande d’alimentation (éclairage intérieur) |
| 16 | 10 | E16 – Interrupteur de sortie de chauffage / chaleur J301 – Contrôleur du système de climatisation J255 – Contrôleur Climatronic R149 – Récepteur de télécommande pour chauffage auxiliaire liquide Non attribué (à partir de mai 2006) |
| 5 | J515 – Unité de commande de sélection d’antenne (élevée ; à partir de novembre 2005) | |
| 17 | 5 | G397 – Capteur de pluie et de lumière (jusqu’à mai 2006) J515 – Unité de commande de sélection d’antenne (jusqu’à mai 2006) G273 – Capteur de surveillance intérieure (à partir de 2006) G384 – Émetteur d’inclinaison du véhicule (à partir de 2006) H12 – Signal acoustique (à partir de 2006) |
| 18 | 5 | J446 – Unité de commande d’assistance au stationnement J587 – Unité de commande des capteurs de levier de vitesse Non attribué (à partir de 2006) |
| 19 | 5 | J754 – Mémoire de données d’incidents |
| 20 | 5 | J104 – ABS avec unité de commande EDL Non attribué (à partir de 2006) |
| 25 | J388 – Contrôleur de porte arrière gauche (verrouillage centralisé) (élevé ; à partir de mai 2007) J389 – Contrôleur de porte arrière droite (verrouillage centralisé) (élevé ; à partir de mai 2007) J393 – Contrôleur central du système de confort (élevé ; à partir de mai 2007) |
|
| 25 | 25 | Z1 – Lunette arrière chauffante J301 – Contrôleur du système de climatisation (uniquement avec chauffage auxiliaire liquide) E16 – Interrupteur de sortie de chauffage / chaleur (uniquement avec chauffage auxiliaire liquide) N24 – Résistance série du ventilateur d’air frais (uniquement avec chauffage auxiliaire liquide) |
| 26 | 20 | Prise U5 – 12 V (coffre) (jusqu’à mai 2006) |
| 30 | J388 – Contrôleur de porte arrière gauche (lève-vitre) (à partir de mai 2006) J389 – Contrôleur de porte arrière droite (lève-vitre) (à partir de mai 2006) |
|
| 27 | 15 | J538 – Contrôleur de pompe à carburant G6 – Pompe de pression du système de carburant J17 – Contrôleur de pompe à carburant J643 – Relais d’alimentation en carburant (à partir de mai 2006) |
| 28 | 10 | Position de charge de la batterie Mag-Lite (interface véhicule spéciale) (jusqu’à mai 2005) |
| 30 | U13 – Transformateur avec prise, 12V-230V (à partir de mai 2005) Non attribué (à partir de mai 2006) |
|
| 25 | Prise de véhicules spéciaux (pas pour USA / Canada) (élevé ; à partir de novembre 2005) | |
| 29 | 10 | J220 / J623 – Contrôleur Motronic J248 / J623 – Contrôleur du système d’injection directe diesel G70 – Débitmètre massique d’air (AXX) N79 – Élément chauffant de ventilation du bloc (BUB, BMJ) Non attribué (à partir de 2006) |
| 30 | 5 | J234 – Unité de contrôle d’airbag (jusqu’à mai 2005) K145 – Témoin d’avertissement de désactivation d’airbag passager (jusqu’à mai 2005) |
| 10 | N30 – Injecteur, cylindre 1 (à partir de mai 2005) N31 – Injecteur, cylindre 2 (à partir de mai 2005) N32 – Injecteur, cylindre 3 (à partir de mai 2005) N33 – Injecteur, cylindre 4 (à partir de mai 2005) |
|
| 20 | N30 – Injecteur, cylindre 1 N31 – Injecteur, cylindre 2 N32 – Injecteur, cylindre 3 N33 – Injecteur, cylindre 4 N83 – Injecteur, cylindre 5 N84 – Injecteur, cylindre 6 J217 – Contrôleur de transmission automatique (à partir de 2006) J743 – Mécatronique pour transmission à double embrayage (à partir de 2006) |
|
| 31 | 5 | F4 – Interrupteur des feux de recul (jusqu’à mai 2005) J743 – Mécatronique pour transmission à double embrayage (jusqu’à mai 2005) |
| 20 | V192 – Pompe à vide de freins (à partir de mai 2005) | |
| 32 | 30 | J388 – Contrôleur de porte arrière gauche (lève-vitre) (jusqu’à mai 2006) J389 – Contrôleur de porte arrière droite (lève-vitre) (jusqu’à mai 2006) U13 – Transformateur avec prise, 12V-230V (à partir de mai 2006) U27 – Transformateur avec prise, 12V-15V, (USA / Canada) (à partir de mai 2006) |
| 33 | 25 | J245 – Unité de contrôle de réglage du toit ouvrant |
| 34 | 15 | V125 – Moteur de réglage du support lombaire longitudinal du conducteur
V126 – Moteur de réglage du support lombaire longitudinal du siège passager avant V129 – Moteur de réglage de la hauteur du support lombaire du siège conducteur V130 – Moteur de réglage de la hauteur du support lombaire du siège passager avant |
| 35 | 5 | G273 – Capteur de surveillance intérieure G384 – Émetteur d’inclinaison du véhicule H12 – Signal acoustique Non attribué (à partir de 2006) |
| 36 | 20 | V11 – Pompe du système de lave-phares J39 – Relais du système de lave-phares |
| 37 | 30 | J131 – Unité de contrôle du chauffage du siège conducteur J132 – Unité de contrôle du chauffage du siège passager avant |
| 38 | 10 | J23 – Unité de contrôle de rotation du système de feux et de sirène (jusqu’à mai 2005) Non attribué (à partir de mai 2005) J745 – Unité de contrôle du faisceau de phares et des feux de virage, sur le phare gauche (à partir de mai 2007) |
| 20 | J388 – Contrôleur de porte arrière gauche (verrouillage centralisé), NAR, avec relais de signal acoustique J641) (à partir de mai 2006) J389 – Contrôleur de porte arrière droite (verrouillage centralisé), NAR, avec relais de signal acoustique J641) (à partir de mai 2006) J393 – Contrôleur central du système de confort (VR6 uniquement) (à partir de mai 2006) |
|
| 39 | 20 | Non attribué (jusqu’à mai 2005) J217 – Contrôleur de transmission automatique (à partir de mai 2005) Non attribué (à partir de mai 2006) |
| 40 | 40 | E16 – Interrupteur de sortie de chauffage / chaleur (ventilateur d’air frais) J301 – Unité de contrôle du système de climatisation (ventilateur d’air frais) |
| 5 | E16 – Interrupteur de sortie de chauffage / chaleur (ventilateur d’air frais) (élevé ; à partir de novembre 2005) J301 – Contrôleur du système de climatisation (ventilateur d’air frais) (élevé ; à partir de novembre 2005) |
|
| 41 | 15 | V12 – Moteur d’essuie-glace arrière (jusqu’à mai 2006) |
| 20 | V12 – Moteur d’essuie-glace arrière (à partir de mai 2006) J519 – Unité de contrôle d’alimentation (double pompe de lave-glace) (BSG J1) (à partir de mai 2006) |
|
| 42 | 15 | J729 – Relais de double pompe de lave-glace 1 (jusqu’à mai 2005) J730 – Relais de double pompe de lave-glace 2 (jusqu’à mai 2005) J519 – Unité de contrôle d’alimentation (double pompe de lave-glace) (BSG J1) (à partir de mai 2005) |
| 20 | U1 – Allume-cigare (à partir de mai 2006) U9 – Allume-cigare arrière (à partir de mai 2006) U5 – Prise 12 V (unité d’enquête) (à partir de mai 2006) |
|
| 43 | 15 | J345 – Unité de contrôle du détecteur de remorque |
| 44 | 20 | J345 – Unité de contrôle du détecteur de remorque |
| 45 | 15 | J345 – Unité de contrôle du détecteur de remorque |
| 46 | 5 | Z20 – Élément chauffant de lave-glace gauche Z21 – Élément chauffant de lave-glace droit E94 – Régulateur de siège chauffant conducteur E95 – Régulateur de siège chauffant passager avant Non attribué (à partir de mai 2006) |
| 47 | 5 | J485 – Relais de fonctionnement du chauffage auxiliaire Non attribué (à partir de mai 2006) |
| 48 | 10 | Non attribué (jusqu’à mai 2005) Chargeur pour Mag-Lite et radio bidirectionnelle portable (à partir de mai 2005) |
| 49 | 5 | E1 – Interrupteur d’éclairage Non attribué (à partir de mai 2006) |

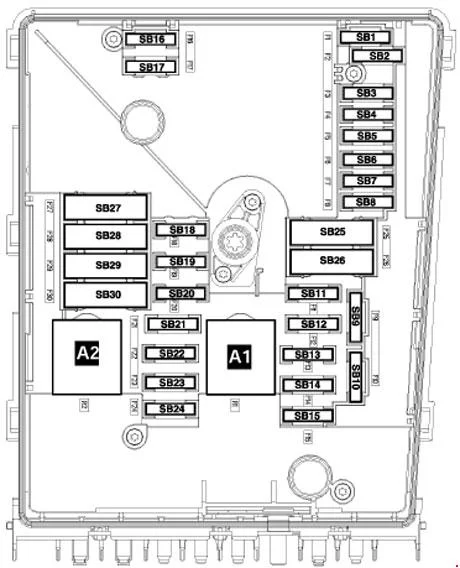

Schéma des fusibles du compartiment moteur (faible)
| Numéro |
Ampérage [A] |
Description |
| F1 | 20 | J393 – Unité de commande du système de confort Non attribué (à partir de mai 2006) |
| F2 | 5 | J527 – Unité de commande de l’électronique de la colonne de direction |
| F3 | 5 | J519 – Unité de commande d’alimentation |
| F4 | 30 | J104 – Unité de commande ABS |
| F5 | 15 | J743 – Unité de commande de mécatronique (jusqu’à mai 2006) (À partir de mai 2007) |
| 30 | J743 – Unité de commande de mécatronique (à partir de mai 2006) J285 – Unité de commande dans le tableau de bord (à partir de mai 2006) |
|
| F6 | 5 | J285 – Unité de commande dans le tableau de bord |
| F7 | 15 | J608 – Unité de commande de véhicule spécial |
| 25 | J608 – Unité de commande de véhicule spécial (à partir de mai 2006) | |
| 30 | J743 – Unité de commande de mécatronique (0AM) (à partir de mai 2007) | |
| F8 | 15 25 |
J503 – Unité de commande avec affichage radio et navigation R – Radio R – Préparation pour radio et système de navigation avec TV (modèles pour le Japon) |
| F9 | 5 | J412 – Unité de commande de l’électronique de gestion du téléphone portable |
| F10 | 5 | J317 – Relais de tension d’alimentation du terminal 30 |
| 10 | J623 – Unité de commande du moteur | |
| 5 | J359 – Relais de basse température de puissance | |
| F11 | 20 | J364 – Unité de commande de chauffage auxiliaire |
| F12 | 5 | J533 – Interface de diagnostic du bus de données |
| F13 | 30 | J623 – Contrôleur moteur (modèles diesel uniquement) J623 – Contrôleur moteur (essence) (à partir de mai 2007) |
| 25 | J623 – Contrôleur moteur essence (modèles essence uniquement) (jusqu’à mai 2007) | |
| F14 | 20 | N152 – Transformateur d’allumage N70-N323 – Bobines d’allumage avec étage de sortie |
| F15 | 10 | Z62 – Chauffage avec sonde lambda 3 Z19 – Chauffage avec sonde lambda G39 – Sonde lambda G108 – Sonde lambda 2 avant catalyseur G130 – Sonde lambda après catalyseur |
| 5 | G131 – Sonde lambda 2 après catalyseur G287 – Sonde lambda 3 après catalyseur J17 – Relais de pompe à carburant J179 – Unité de commande d’éclairage automatique J360 – Relais de haute puissance de température (370) |
|
| F 16 | 30 | J104 – Unité de commande ABS |
| F17 | 15 | H2 – Klaxon aigu H7 – Klaxon grave J519 – Unité de commande d’alimentation (à partir de mai 2006) |
| F18 | 30 | J608 – Unité de commande de véhicule spécial (jusqu’à mai 2006) R12 – Amplificateur |
| F19 | 30 | J400 – Unité de commande du moteur d’essuie-glace V216 – Moteur d’essuie-glace de pare-brise côté conducteur |
| F20 | 40 | Non attribué (jusqu’à mai 2006) J179 – Unité de commande d’éclairage automatique (SDI) (à partir de mai 2006) |
| 10 | V50 – Pompe de circulation de liquide de refroidissement en continu (à partir de mai 2007) | |
| F21 | 15 | Z19 – Chauffage avec sonde lambda (jusqu’à mai 2006) G39 – Sonde lambda (jusqu’à mai 2006) G130 – Sonde lambda après catalyseur (jusqu’à mai 2006) J583 – Unité de commande du capteur NOx (jusqu’à mai 2006) |
| 10 | Z28 – Chauffage avec sonde lambda G39 – Sonde lambda G130 – Sonde lambda après catalyseur (à partir de mai 2006) J583 – Unité de commande du capteur NOx (à partir de mai 2006) Z28 – Chauffage avec sonde lambda (à partir de mai 2006) |
|
| 20 | V192 – Pompe à vide de freins (à partir de mai 2007) | |
| F22 | 5 | F47 – Interrupteur de pédale de frein (jusqu’à novembre 2005) G476 – Transmetteur de position d’embrayage |
| F23 | 5 | J299 – Relais de pompe à air secondaire (BSF) |
| 10 | N18 – Vanne de recirculation des gaz d’échappement N75 – Électrovanne de régulation de pression de suralimentation (jusqu’à mai 2006) N80 – Électrovanne 1 du système de filtre à charbon actif (à partir de mai 2006) V144 – Pompe de diagnostic du système de carburant (BGQ, BGP) N345 – Vanne de commutation du radiateur de recirculation des gaz d’échappement N381 – Vanne de commutation du radiateur de recirculation des gaz d’échappement 2 (jusqu’à mai 2006) N276 – Vanne de régulation de pression de carburant (à partir de mai 2006) J623 – Contrôleur moteur (à partir de mai 2006) N156 – Vanne de commutation du collecteur d’admission variable (à partir de mai 2006) |
|
| 15 | N276 – Vanne de régulation de pression de carburant (jusqu’à mai 2006) N218 – Vanne d’admission d’air secondaire (à partir de mai 2006) N276 – Vanne de régulation de pression de carburant (à partir de mai 2007) J623 – Contrôleur moteur (à partir de mai 2007) N156 – Vanne de commutation du collecteur d’admission variable (à partir de mai 2007) |
|
| F24 | 10 | F265 – Thermostat contrôlé par carte du système de refroidissement moteur J293 – Contrôleur de ventilateur de radiateur N18 – Vanne de recirculation des gaz d’échappement N80 – Électrovanne 1 du filtre à charbon actif N156 – Vanne de commutation du collecteur d’admission variable N205 – Vanne de contrôleur d’arbre à cames d’admission 1 N316 – Vanne de papillon du collecteur d’admission |
| F25 | 40 | J519 – Unité de commande d’alimentation (jusqu’à mai 2006) |
| 30 | J519 – Unité de commande d’alimentation (A / 1) (à partir de mai 2006) | |
| F26 | 40 | J519 – Unité de commande d’alimentation (jusqu’à mai 2006) |
| 30 | J519 – Unité de commande d’alimentation (D / 1) (à partir de mai 2006) | |
| F27 | 50 | J179 – Unité de commande d’éclairage automatique |
| 40 | J299 – Relais de pompe à air secondaire | |
| F28 | J681 – Relais d’alimentation du terminal 15 2 | |
| F29 | 50 | J496 – Relais de pompe de liquide de refroidissement supplémentaire S44 – Fusible thermique de régulation de prise 1 |
| 50 | Non attribué (jusqu’à mai 2006) J59 – Relais de désactivation du contact X (à partir de mai 2006) |
|
| 40 | J519 – Unité de commande d’alimentation (I / 1) (à partir de mai 2007) | |
| Relais | ||
| A1 | Relais d’alimentation du terminal 30 -J317- (458) Relais d’alimentation du terminal 30 -J317- (100) Relais d’alimentation du terminal 30 -J317- (370) |
|
| A2 | Relais de pompe à air secondaire -J299- (100) Capteur de mesure de courant -G582- (488 ; jusqu’à mai 2006 uniquement code moteur BLG) Pont de câbles (modèles diesel uniquement) |
|

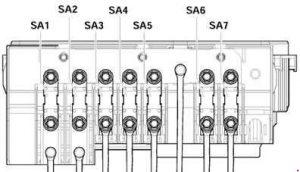

Le numéro de code du relais 100 est remplacé par le numéro de code du relais 370 en fonction de la production.
| Numéro |
Ampérage [A] |
Description |
| 1 | 150 | C – Alternateur (90A / 120A) |
| 200 | C – Alternateur (140A) | |
| 2 | 80 | J500 – Contrôleur de direction assistée
V187 – Moteur électromécanique de direction assistée |
| 3 | 50 | J293 – Contrôleur de ventilateur de radiateur V7 – Ventilateur de radiateur V177 – Ventilateur de radiateur 2 |
| 4 | 40 |
Équipement spécial (jusqu’à mai 2006)
J359 – Relais de faible capacité thermique (1er étage), (à partir de décembre 2006)
Z35 – Élément chauffant d’air supplémentaire (à partir de décembre 2006) |
| 5 | 100 |
Fusibles sur le support de fusibles C, à gauche sous le tableau de bord SC43-SC45, SC28, SC22, SC18, SC19, SC12, (jusqu’à novembre 2005)
Fusibles sur le support de fusibles C, à gauche sous le tableau de bord SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (à partir de novembre 2005)
J604 – Unité de commande auxiliaire de chauffage d’air (jusqu’à novembre 2005) |
| 6 | 80 | Fusibles sur le support de fusibles C, à gauche sous le tableau de bord SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relais de haute capacité thermique (1er et 3ème étage), (à partir de décembre 2006) Z35 – Élément chauffant d’air supplémentaire (à partir de novembre 2006)
|
| 100 | J604 – Unité de commande auxiliaire de chauffage d’air (à partir de novembre 2005) Z35 – Chauffage d’air auxiliaire (à partir de novembre 2005) Équipement optionnel |
|
| 7 | 50 | Gestion de remorque |
| 40 | Équipement spécial, personnes handicapées | |
| 30 | Équipement spécial, unité d’enquête criminelle |

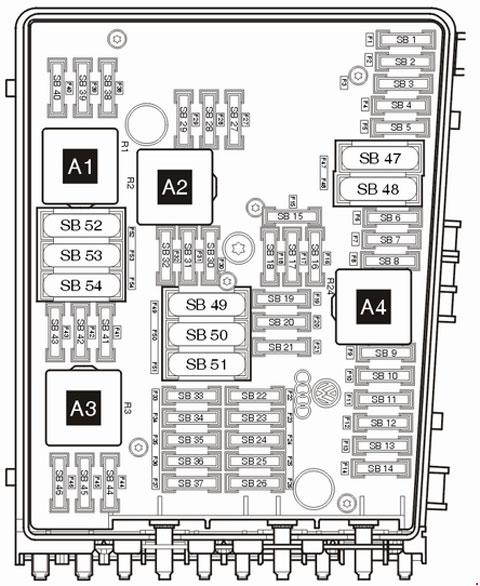

Schéma des fusibles du compartiment moteur (élevé)
<td
| Numéro |
Ampérage [A] |
Description |
| F1 | 30 | J104 – ABS avec unité de commande EDL |
| 30 | J104 – ABS avec unité de commande EDL | |
| F3 | 20 | J393 – Contrôleur central du système de confort V217 – Moteur d’essuie-glace côté passager (à partir de mai 2005) Non attribué (à partir de novembre 2005) |
| F4 | 5 | J519 – Unité de commande d’alimentation |
| F5 | 20 | H2 – Trompe aiguë (jusqu’à mai 2005) H7 – Trompe grave (jusqu’à mai 2005) |
| 15 | J519 – Unité de commande d’alimentation (trompe) (à partir de mai 2005) | |
| F6 | 5 | N276 – Vanne de régulation de pression de carburant (jusqu’à mai 2005) |
| 15 | N276 – Vanne de régulation de pression de carburant (à partir de mai 2005) J17 – Pompe à carburant (à partir de mai 2007) |
|
| 20 | N152 – Transformateur d’allumage (jusqu’à mai 2005) N… – Bobines d’allumage 1-4 avec étage de sortie (jusqu’à mai 2005) |
|
| F7 | 5 | F47 – Interrupteur de pédale de frein du système de régulateur de vitesse G476 – Transmetteur de position d’embrayage Non attribué (à partir de novembre 2005) |
| 40 | SF2 – Fusible 2 sur le support de fusibles F (batterie arrière) (à partir de mai 2007) | |
| F8 | 10 | F265 – Thermostat contrôlé par carte du système de refroidissement moteur N205 – Vanne de régulateur d’arbre à cames d’admission 1 N80 – Électrovanne 1 du filtre à charbon actif (impulsif) N18 – Vanne de recirculation des gaz d’échappement N316 – Vanne de régulateur de clapet d’air dans le collecteur d’admission V157 – Moteur de clapet du collecteur d’admission N79 – Élément chauffant de ventilation du carter N156 – Vanne de commutation du collecteur d’admission à longueur variable J293 – Régulateur de ventilateur de radiateur Non attribué (à partir de mai 2005) |
| 15 | R190 – Récepteur radio satellite numérique (à partir de mai 2007) | |
| F9 | 10 | J583 – Unité de commande du capteur NOx (jusqu’à mai 2005) J179 – Unité de commande d’éclairage automatique (jusqu’à mai 2005) J17 – Relais de pompe à carburant (jusqu’à mai 2005) N249 – Vanne de recirculation d’air du turbocompresseur (à partir de mai 2005) N80 – Électrovanne activée du filtre à charbon 1 (à partir de mai 2005) N75 – Électrovanne de régulation de pression de suralimentation (à partir de mai 2005) |
| F10 | 10 | G130 – Sonde lambda après catalyseur (jusqu’à mai 2005) G131 – Sonde lambda 2 après catalyseur (jusqu’à mai 2005) N18 – Vanne de recirculation des gaz d’échappement (jusqu’à mai 2005) N75 – Électrovanne de régulation de pression de suralimentation (jusqu’à mai 2005) N345 – Vanne de commutation du radiateur de recirculation des gaz d’échappement (jusqu’à mai 2005) J299 – Relais de pompe à air secondaire (jusqu’à mai 2005) Non attribué (à partir de mai 2005) V144 – Pompe de diagnostic du système de carburant (USA / Canada) (à partir de novembre 2005) G42 – Capteur de température d’air d’admission (à partir de mai 2007) G70 – Débitmètre massique d’air (à partir de mai 2007) |
| F11 | 25 | J220 – Unité de commande Motronic (jusqu’à mai 2005) |
| 30 | J361 – Unité de commande Simos (jusqu’à mai 2005) J248 – Unité de commande du système d’injection directe de moteur diesel (jusqu’à mai 2005) |
|
| 10 | Z19 – Chauffage avec sonde lambda (à partir de mai 2005) Z28 – Chauffage avec sonde lambda 2 (à partir de mai 2007) |
|
| F12 | 15 | G39 – Sonde lambda (AXW, BAG, BCA, BKG, BLP, BLX et BLY) (jusqu’à mai 2005) G108 – Sonde lambda 2 (AXW, BLX et BLY) (jusqu’à mai 2005) G130 – Sonde lambda après catalyseur (BCA) (jusqu’à mai 2005) J583 – Unité de commande du capteur NOx (BAG, BKG et BLP) (jusqu’à mai 2005) |
| 10 | Z29 – Chauffage avec sonde lambda 1 après catalyseur (à partir de mai 2005) Z30 – Chauffage avec sonde lambda 2 après catalyseur (à partir de mai 2007) |
|
| F13 | 15 | J217 – Régulateur de transmission automatique (jusqu’à mai 2005) J743 – Mécatronique pour transmission à double embrayage |
| 30 | J743 – Unité de commande de mécatronique (à partir de mai 2007) | |
| F14 | – | Non attribué |
| F15 | 40 | B – Moteur de démarrage (terminal 50) (jusqu’à mai 2005) |
| 10 | V50 – Pompe de circulation de liquide de refroidissement (à partir de mai 2005) | |
| F 16 | 15 | J527 – Unité de commande de l’électronique de la colonne de direction (jusqu’à mai 2005) |
| 5 | J104 / J527 – Unité de commande de la colonne de direction (à partir de mai 2005) | |
| F17 | 10 | J285 – Unité de commande d’affichage dans le tableau de bord (jusqu’à mai 2005) |
| 5 | J285 – Unité de commande dans le tableau de bord (à partir de mai 2005) | |
| F18 | 30 | J608 – Unité de commande de véhicule spécial (jusqu’à mai 2005) R12 – Amplificateur (à partir de mai 2005) J608 – Unité de commande pour véhicules spéciaux (à partir de mai 2007) |
| F19 | 15 | R – Radio J503 – Unité de commande avec affichage du système radio et navigation (jusqu’à mai 2005) R19 – Radio satellite numérique (à partir de mai 2007) |
| F20 | 10 | J412 – Unité de commande de l’électronique de gestion du téléphone portable (téléphone / préparation pour téléphone) J503 – Unité de commande avec affichage du système de radionavigation (à partir de mai 2005) |
| 5 | J412 – Unité de commande de l’électronique de gestion du téléphone portable (à partir de novembre 2005) | |
| F21 | – | Non attribué |
| F22 | – | Non attribué |
| F23 | 10 | Non attribué (jusqu’à mai 2005) J623 – Régulateur moteur (à partir de mai 2005) J271 – Relais d’alimentation de courant Motronic (100) (à partir de mai 2005) |
| 5 | J623 – Unité de commande du moteur (à partir de novembre 2005) |
| F24 | 10 | J533 – Interface de diagnostic du bus de données (jusqu’à mai 2005) |
| 5 | J533 – Interface de diagnostic du bus de données (à partir de mai 2005) | |
| F25 | 40 | Non attribué (jusqu’à mai 2007) J519 – Unité de commande d’alimentation (A1) (à partir de mai 2007) |
| F26 | 10 | J220 – Unité de commande Motronic (jusqu’à mai 2005) Non attribué (à partir de mai 2005) |
| 5 | J248 – Unité de commande du système d’injection directe de moteur diesel (jusqu’à mai 2005) J317 – Relais de tension d’alimentation du terminal 30 (jusqu’à mai 2007) |
|
| 40 | J519 – Unité de commande d’alimentation (D1) (à partir de mai 2007) | |
| F27 | 10 | N79 – Élément chauffant pour l’évacuation d’air du châssis (jusqu’à mai 2005) Non attribué (à partir de mai 2005) |
| F28 | 20 | J217 – Unité de commande de transmission automatique (jusqu’à mai 2005) F125 – Interrupteur multifonction (jusqu’à mai 2005) |
| 25 | J623 – Unité de commande du moteur (à partir de mai 2005) | |
| F29 | 20 | N… – Bobines d’allumage 1-4 avec étage de sortie (jusqu’à mai 2005) N… – Injecteurs, cylindres 1-4 (jusqu’à mai 2005) |
| 5 | J496 – Relais supplémentaire de pompe de liquide de refroidissement (à partir de mai 2005) J299 – Relais de pompe à air secondaire (à partir de mai 2005) |
|
| F30 | 20 | J162 – Unité de commande de chauffage (jusqu’à mai 2005) J485 – Relais auxiliaire pour le fonctionnement du chauffage (à partir de mai 2005) |
| F31 | 25 | V – Moteur d’essuie-glace de pare-brise (jusqu’à mai 2005) |
| 30 | V – Moteur d’essuie-glace de pare-brise (à partir de mai 2005) | |
| F32 | 10 | N… – Injecteurs (jusqu’à mai 2005) Non attribué (à partir de mai 2005) |
| F33 | 15 | G6 – Pompe de pression du système de carburant (jusqu’à mai 2005) Non attribué (à partir de mai 2005) |
| F34 | – | Non attribué |
| F35 | – | Non attribué |
| F36 | – | Non attribué |
| F37 | – | Non attribué |
| F38 | 10 | V48 – Moteur de contrôle du faisceau de phare gauche (jusqu’à mai 2005) V49 – Moteur de contrôle du faisceau de phare droit (jusqu’à mai 2005) J293 – Contrôleur de ventilateur de radiateur (à partir de mai 2005) N205 – Vanne de contrôleur d’arbre à cames d’échappement 1 (à partir de novembre 2005) N112 – Vanne d’admission d’air secondaire (à partir de mai 2007) N321 – Vanne de clapet d’échappement 1 (à partir de mai 2007) N320 – Vanne d’admission d’air secondaire 2 (à partir de mai 2007) V144 – Pompe de diagnostic du système de carburant (à partir de mai 2007) N80 – Électrovanne du filtre à charbon actif 1 (à partir de mai 2007) N156 – Vanne d’admission d’air secondaire (à partir de mai 2007) N318 – Vanne de contrôleur d’arbre à cames d’échappement 1 (à partir de mai 2007) |
| F39 | 5 | G226 – Capteur de niveau et de température d’huile (jusqu’à novembre 2005) F – Interrupteur des feux de freinage (jusqu’à novembre 2005) F47 – Interrupteur de pédale de frein (à partir de novembre 2005) G476 – Capteur de position d’embrayage (à partir de novembre 2005) |
| F40 | 20 | Support de fusibles du tableau de bord (SC1-SC6, SC7-SC11, SC29-SC31) (jusqu’à mai 2005) N70 – Bobine d’allumage 1 avec étage de sortie (à partir de mai 2005) N127 – Bobine d’allumage 2 avec étage de sortie (à partir de mai 2005) N291 – Bobine d’allumage 3 avec étage de sortie (à partir de mai 2005) N292 – Bobine d’allumage 4 avec étage de sortie (à partir de mai 2005) |
| F41 | – | Non attribué |
| F42 | 10 | G70 – Débitmètre massique d’air (AZV, BKC, BKD, BDK, BJB) J757 – Relais d’alimentation de courant des composants du moteur (à partir de novembre 2005) |
| 5 | J49 – Relais de pompe à carburant électrique 2 (BGU, BCA) J271 – Relais d’alimentation de courant Motronic (jusqu’à novembre 2005) |
|
| F43 | 30 | Non attribué (jusqu’à mai 2005) N70 – Bobine d’allumage 1 avec étage de sortie (à partir de mai 2005) N127 – Bobine d’allumage 2 avec étage de sortie (à partir de mai 2005) N291 – Bobine d’allumage 3 avec étage de sortie (à partir de mai 2005) N292 – Bobine d’allumage 4 avec étage de sortie (à partir de mai 2005) N323 – Bobine d’allumage 5 avec étage de sortie (à partir de mai 2005) N324 – Bobine d’allumage 6 avec étage de sortie (à partir de mai 2005) |
| F44 | – | Non attribué |
| F45 | – | Non attribué |
| F46 | – | Non attribué |
| F47 | 40 | J519 – Unité de commande d’alimentation (jusqu’à novembre 2005) |
| 30 | J519 – Unité de commande d’alimentation (D / 1 gauche) (à partir de novembre 2005) | |
| F48 | 40 | J519 – Unité de commande d’alimentation (jusqu’à novembre 2005) |
| 30 | J519 – Unité de commande d’alimentation (A / 1 droite) (à partir de novembre 2005) | |
| F49 | 40 | Non attribué (jusqu’à mai 2005) J681 – Relais de tension d’alimentation du terminal 15 2 (à partir de mai 2005) SF2 – Fusible dans le support de fusibles F (batterie arrière) (à partir de novembre 2005) J519 – Unité de commande d’alimentation (L1) (à partir de novembre 2005) |
| F50 | – | Non attribué |
| F51 | 50 | Q10 – Bougie d’allumage 1 (jusqu’à mai 2005) Q11 – Bougie d’allumage 2 (jusqu’à mai 2005) Q12 – Bougie d’allumage 3 (jusqu’à mai 2005) Q13 – Bougie d’allumage 4 (jusqu’à mai 2005) |
| 40 | J299 / V101 – Relais de pompe à air secondaire (à partir de mai 2005) | |
| F52 | 50 | J519 – Unité de commande d’alimentation SC40-SC42, SC46, SC47, SC49 (jusqu’à mai 2005) |
À propos de la Volkswagen Jetta (2005-2010)
La Volkswagen Jetta des années 2005 à 2010 est réputée pour sa fiabilité et son confort. Ce modèle appartient à la cinquième génération de Jetta et offre diverses options de moteurs, y compris des variantes essence et diesel. Parmi les moteurs populaires, on trouve le moteur essence de 1,6 litre et le moteur diesel TDI de 1,9 litre, connus pour leur efficacité et leurs performances. La Jetta est équipée de technologies modernes et de dispositifs de sécurité, ce qui en fait un choix idéal pour les familles et les individus à la recherche d’un véhicule fiable pour un usage quotidien.
Schéma de la boîte à fusibles Volkswagen Jetta
Cette page présente le schéma de la boîte à fusibles pour la Volkswagen Jetta des années 2005 à 2010. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, tels que les lumières, la climatisation et les systèmes électroniques du véhicule. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
