Volkswagen Sharan (7N1) (2010-2015) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen Sharan (7N1) (2010–2015), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

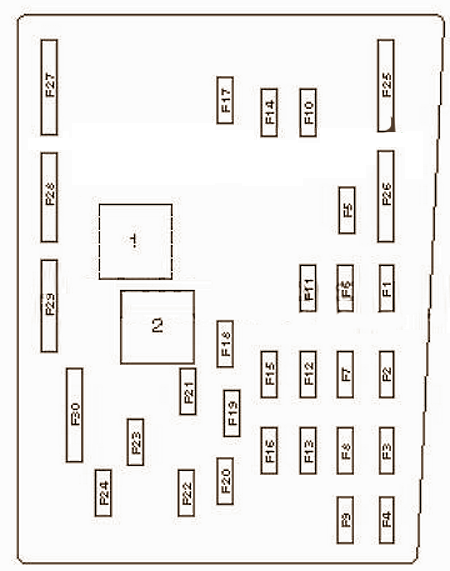

Numéro	Description	Ampérage [A]
F1	Bloc stabilisateur de tension	30
F2	Unité de commande d’alimentation	30
F3	ABS/ESP	30
F4	Unité de commande d’alimentation ; Circuit d’alimentation ; Éclairage gauche.	30
F5	Unité de commande de batterie	5
F6	Circuit d’alimentation ; Éclairage droit.	30
F7	Relais de klaxon à deux tons ; Relais de pare-brise chauffant.	25
F8	Amplificateur audio	30
F9	Système audio ; Navigation.	20
F10	Gestion moteur	30
F11	Unité de diagnostic	5
F12	Unité mécatronique DSG	15
F13	Relais principal	5
F14	Gestion moteur	10/30

F15	–
F 16	Gestion moteur	15/30
F17		15/20
F18	Pompe à carburant	30
F19	Essuie-glace avant	30
F20	Relais de pompe de liquide de refroidissement	15
F21	Chauffage auxiliaire	20
F22	Relais de nettoyage des phares	20/30
F23		15
F24		10
F25	Système ABS/ESP	40
F26	Unité de commande du ventilateur de chauffage	40
F27	Circuits d’allumage principaux	50
F28	Bougies de préchauffage	50
F29		40
F30	Circuits auxiliaires	50

Leggere  Volkswagen Touareg (2005-2010) – boîte à fusibles

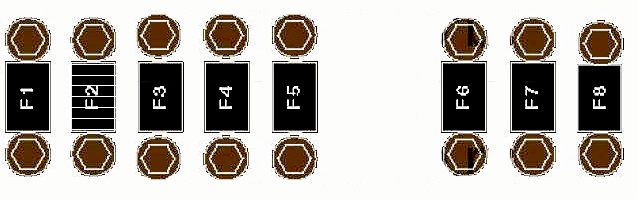

Schéma d’alimentation

Numéro	Description	Ampérage [A]
1	Système de charge ; Générateur.	150/200
2	Direction assistée	80
3	Unité de commande du moteur du ventilateur de refroidissement	80
4		80
5		100
6	Pare-brise chauffant	50
7	Chauffage du liquide de refroidissement	70
8	Fusible thermique 2. Porte coulissante arrière droite. Fusible thermique 1. Règle la position du siège conducteur. Fusible thermique 1. Règle la position du siège passager avant	60

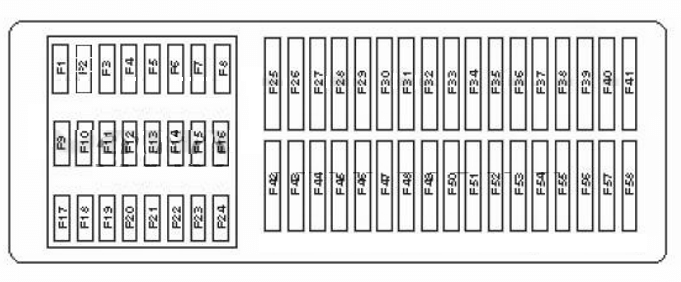

Dans l’habitacle

Le tableau de bord est situé côté conducteur.

Nr	Description	Ampérage [A]
F4	Relais du moteur de démarrage	10
F5	Système de gestion de la suspension	10
F9	SRS	7,5
F10	Équipement de véhicules spéciaux	5
F11	Système de gestion 4WD	10
F12	Phare au xénon (gauche)	10
F13		5
F14		7,5
F15		10
F 16	Phare au xénon (droit)	10
F17	Téléphone	5
F18	Équipement de véhicules spéciaux	7,5
F20	ABS/ESP	5
F21	Climatisation ; Chauffage.	5
F24	Système de télécommande pour le verrouillage centralisé et le démarrage du moteur	7,5
F26	Climatisation ; Chauffage.	5
F28	Moteur d’essuie-glace arrière	10/15
F36	Frein de stationnement	30
F37		10/25
F38		10/30
F39	Unité de commande électronique de la colonne de direction	7,5
F40	Système multimédia	5
F41	Tableau de bord	5
F42	Système de gestion de la suspension	15
F43	Siège électrique	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Frein de stationnement	30
F50		30
F51	Chauffage de siège	30
F52		20/30
F53	Connecteur d’alimentation des accessoires	30
F54	Verrouillage de la colonne de direction	10
F55	Connecteur électrique pour remorque	25
F56	Unité de commande de remorque	30
F57	Radio à deux canaux	10
F58	Équipement de véhicules spéciaux	25

Leggere  Volkswagen Passat B7 (2010-2015) – boîte à fusibles

Numéro	Description	Ampères [A]
F4	Relais du moteur de démarrage	10
F5	Système de gestion de la suspension	10
F9	SRS	7,5
F10	Équipement de véhicules spéciaux	5
F11	Système de gestion 4WD	10
F12	Phare au xénon (gauche)	10
F13		5
F14		7,5
F15		10
F 16	Phare au xénon (droit)	10
F17	Téléphone	5
F18	Équipement de véhicules spéciaux	7,5
F20	ABS/ESP	5
F21	Climatisation ; Chauffage.	5
F24	Système de télécommande pour le verrouillage centralisé et le démarrage du moteur	7,5
F26	Climatisation ; Chauffage.	5
F28	Moteur d’essuie-glace arrière	10/15
F36	Frein de stationnement	30
F37		10/25
F38		10/30
F39	Unité de commande électronique de la colonne de direction	7,5
F40	Système multimédia	5
F41	Tableau de bord	5
F42	Système de gestion de la suspension	15
F43	Siège électrique	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Frein de stationnement	30
F50		30
F51	Chauffage de siège	30
F52		20/30
F53	Connecteur d’alimentation des accessoires	30
F54	Verrouillage de la colonne de direction	10
F55	Connecteur électrique pour remorque	25
F56	Unité de commande de remorque	30
F57	Radio à deux canaux	10
F58	Équipement de véhicules spéciaux	25

Dans le coffre

Nr	Description	Ampérage [A]
F1	Porte coulissante électrique gauche	40
F2	Commande d’ouverture/fermeture du hayon	30
F3	Unité de commande de remorque	30
F4		30
1	Relais d’alimentation du connecteur de remorque

À propos du Volkswagen Sharan (7N1) (2010-2015)

Le Volkswagen Sharan (7N1) est un monospace familial produit de 2010 à 2015. Ce modèle est réputé pour son espace et son confort, ce qui le rend idéal pour les longs trajets et les voyages en famille. Le Sharan offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité, ce qui augmente son attrait pour les familles à la recherche d’une voiture fiable et sûre.

Schéma de la boîte à fusibles Volkswagen Sharan (7N1)

Cette page présente le schéma de la boîte à fusibles du Volkswagen Sharan (7N1), indispensable pour l’entretien correct du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle sont sous le capot et à l’intérieur du véhicule, généralement côté conducteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui protège les circuits électriques du véhicule contre les surcharges et les courts-circuits.
