Audi A5 et S5 (2010-2020) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de l’Audi A5 et S5 (2010–2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Audi A5 et S5 – schéma de la boîte à fusibles
Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Les fusibles de l’allume-cigare et des prises de courant de l’Audi A5 et S5 sont les fusibles du panneau de fusibles rouge D n° 1 (sortie console centrale arrière), n° 2 (sortie console centrale avant), n° 3 (sortie coffre) et n° 4 (allume-cigare) dans le coffre (2010-2011) ou le fusible n° 2 (panneau de fusibles marron C) dans le coffre (2013-2016).
Emplacement de la boîte à fusibles
Boîtes à fusibles du tableau de bord
Elles sont situées à droite et à gauche du tableau de bord.
Coffre à bagages
La boîte à fusibles est située à droite dans le coffre à bagages.
Schéma des boîtes à fusibles
2010, 2011

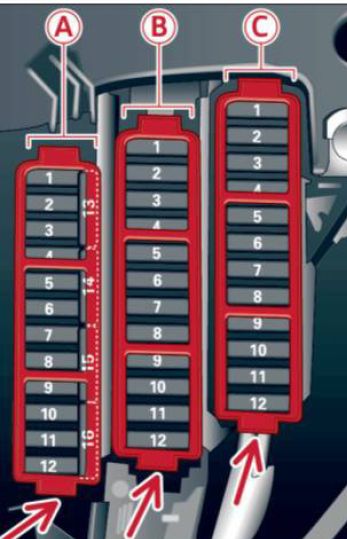

Tableau de bord côté conducteur (gauche)
Affectation des fusibles dans le tableau de bord (côté conducteur) (2010, 2011)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir A | ||
| 1 | Direction dynamique | 5 |
| 2 | — | — |
| 3 | HomeLink | 5 |
| 4 | Assistant de maintien de voie | 10 |
| 5 | Climatisation | 5 |
| 6 | Réglage de l’intensité du phare droit | 5 |
| 7 | Réglage de l’intensité du phare gauche | 5 |
| 8 | Module de commande du système électrique du véhicule 1 | 5 |
| 9 | Régulateur de vitesse adaptatif | 5 |
| 10 | Transmission | 5 |
| 11 | Buses de lave-glace chauffantes | 5 |
| 12 | Climatisation | 5 |
| 13 | Préparation pour téléphone portable | 5 |
| 14 | Airbag | 5 |
| 15 | Borne 15 | 25 |
| 16 | Borne 15 moteur | 40 |
| Panneau marron B | ||
| 1 | Rétroviseur intérieur à atténuation automatique | 5 |
| 2 | — | — |
| 3 | Pompe à essence | 25 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 4 | Pompe à eau auxiliaire 3,2 l FSI | 5 |
| 5 | Siège chauffant gauche avec/sans ventilation | 15 / 30 |
| 6 | Programme de stabilité électronique | 10 |
| 7 | Klaxon | 25 |
| 8 | Moteur de lève-vitre de porte gauche | 30 |
| 9 | Moteur d’essuie-glace | 30 |
| 10 | Programme de stabilité électronique | 25 |
| 11 | Module de commande de porte côté conducteur I | 15 |
| 12 | Capteur de pluie et de lumière | 5 |
| Panneau rouge C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Support lombaire | 10 |
| 4 | Direction dynamique | 35 |
| 5 | — | — |
| 6 | Module de commande du système électrique du véhicule 1 | 35 |
| 7 | Module de commande du système électrique du véhicule 1 | 20 |
| 8 | Module de commande du système électrique du véhicule 1 | 30 |
| 9 | Moteur de lève-vitre de porte arrière gauche | 7,5 |
| 10 | Module de commande du système électrique du véhicule 1 | 30 |
| 11 | Moteur de lève-vitre de porte arrière droite | 7,5 |
| 12 | Électronique de confort | 5 |

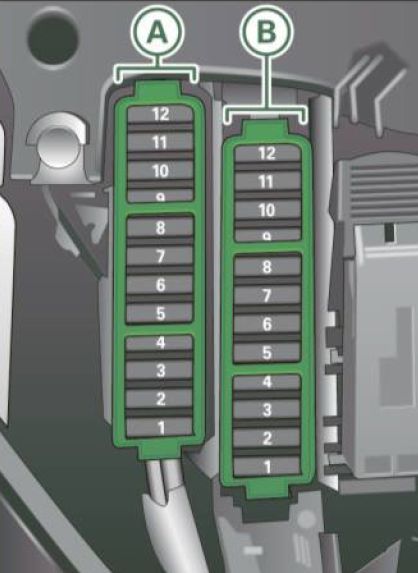

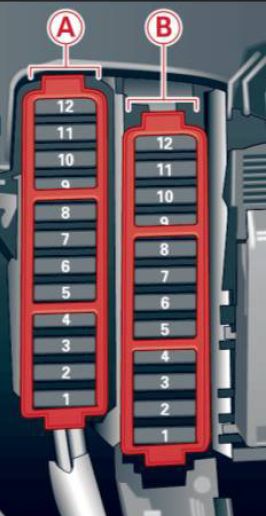

Tableau de bord, côté droit
(2010, 2011)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Module de commutation de colonne de direction | 5 |
| 6 | Programme de stabilité électronique | 5 |
| 7 | Connecteur de diagnostic borne 15 | 5 |
| 8 | Passerelle (interface de diagnostic Databus) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Numéro | Description | Ampères [A] |
|---|---|---|
| Panneau marron B | ||
| 1 | Lecteur CD/DVD | 5 |
| 2 | Module de commutation de sélection de traction Audi | 5 |
| 3 | MMI/Radio | 5 / 20 |
| 4 | Tableau de bord | 5 |
| 5 | Passerelle (module de commande du tableau de bord) | 5 |
| 6 | Allumage | 5 |
| 7 | Interrupteur rotatif d’éclairage | 5 |
| 8 | Ventilateur du système de climatisation | 40 |
| 9 | Verrouillage de la colonne de direction | 5 |
| 10 | Climatisation | 10 |
| 11 | Connecteur de diagnostic borne 30 | 10 |
| 12 | Module de commutation de colonne de direction | 5 |

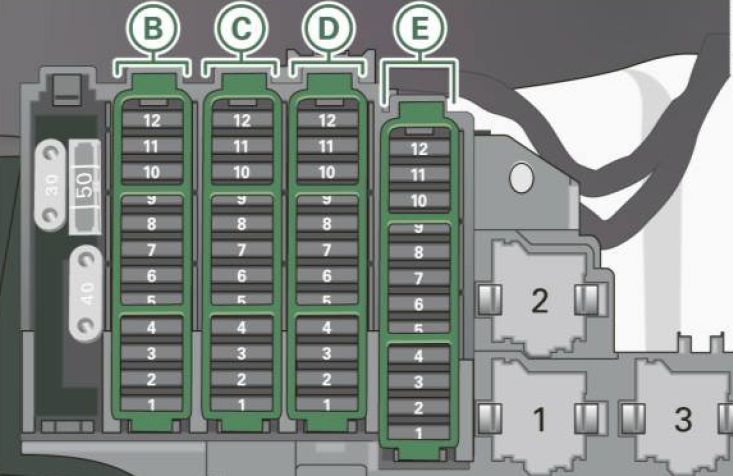

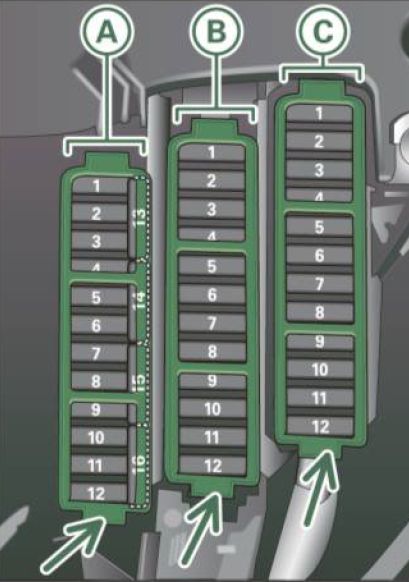

Coffre à bagages
(2010, 2011)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir B | ||
| 1 | Alimentation du module de commande supérieur | 10 |
| 2 | Unité de commande de remorque | 15 |
| 3 | Unité de commande de remorque | 20 |
| 4 | Unité de commande de remorque | 20 |
| 5 | Frein de stationnement électromécanique | 5 |
| 6 | Contrôle électronique de l’absorption | 15 |
| 7 | Frein de stationnement électromécanique | 30 |
| 8 | Unité de commande du système électrique du véhicule 2 | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Unité de commande du système électrique du véhicule 2 | 30 |
| 11 | Unité de commande du système électrique du véhicule | 20 |
| 12 | Clip 30 | 5 |
| Panneau marron C | ||
| 1 | Unité de commande du couvercle de coffre ;
Unité de commande du système électrique du véhicule. |
30 |
| 2 | Siège avant droit chauffant | 15 |
| 3 | Chemin du convertisseur DC-DC 1 | 40 |
| 4 | Chemin du convertisseur DC-DC 2 | 40 |
| 5 | — | — |
| 6 | Chauffage de l’habitacle supérieur droit | 30 |
| 7 | Frein de stationnement électromécanique | 30 |
| 8 | Sièges arrière chauffants | 30 |
| 9 | Unité de commande de porte côté passager | 30 |
| 10 | Chauffage de l’habitacle supérieur gauche | 30 |
| 11 | Unité de commande de porte côté passager | 15 |
| 12 | — | — |
| Numéro | Description | Ampères [A] |
|---|---|---|
| Panneau rouge D | ||
| 1 | Sortie console centrale arrière | 15 |
| 2 | Sortie console centrale avant | 15 |
| 3 | Sortie coffre | 15 |
| 4 | Allume-cigare | 15 |
| 5 | V6FSI | 5 |
| 6 | Divertissement pour les sièges arrière | 5 |
| 7 | Système de stationnement | 7,5 |
| 8 | — | — |
| 9 | Interrupteur de frein de stationnement électromécanique | 5 |
| 10 | Assistant latéral Audi | 5 |
| 11 | Sièges arrière chauffants | 5 |
| 12 | Modules de commande de la borne 15 | 5 |
| Panneau noir E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Amplificateur DSP ;
Radio. |
30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Préparation radio/navigation/téléphone portable | 7,5 |
| 6 | Caméra arrière | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013, 2014, 2015, 2016
Tableau de bord côté conducteur (cockpit gauche)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir A | ||
| 1 | Direction dynamique | 5 |
| 2 | Contrôle électronique de stabilité (module) | 5 |
| 3 | Capteur de pression du système de climatisation ;
Frein de stationnement électromécanique ; Homelink ; Rétroviseur intérieur à atténuation automatique ; Capteur de qualité de l’air ; Capteur d’air extérieur ; Contrôle électronique de stabilité (bouton). |
5 |
| 4 | — | — |
| 5 | Activateur de son | 5 |
| 6 | Contrôle du flux des phares/feux avant (feux de virage) | 5/7,5 |
| 7 | Phare (feux de virage) | 7,5 |
| 8 | Modules de commande (frein de stationnement électromécanique, amortisseur, quatre sports) ;
Convertisseur DC-DC. |
5 |
| 9 | Régulateur de vitesse adaptatif | 5 |
| 10 | Capteur de changement/capteur d’embrayage | 5 |
| 11 | Assistance latérale | 5 |
| 12 | Contrôle du flux des phares ;
Système de stationnement. |
5 |
| 13 | Airbag | 5 |
| 14 | Essuie-glace arrière (allroad) | 15 |
| 15 | Fusible auxiliaire (tableau de bord) | 10 |
| 16 | Pinces de fusible auxiliaire 15 (compartiment moteur) | 40 |
| Panneau marron B | ||
| 1 | — | — |
| 2 | Capteur de feu stop | 5 |
| 3 | Pompe à carburant | 25 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 4 | Capteur d’embrayage | 5 |
| 5 | Siège chauffant gauche avec et sans ventilation | 15/30 |
| 6 | Contrôle électronique de stabilité (électrique) | 5 |
| 7 | Klaxon | 15 |
| 8 | Porte avant gauche (commande de vitre, verrouillage centralisé, rétroviseur, interrupteur, éclairage) | 30 |
| 9 | Moteur d’essuie-glace avant | 30 |
| 10 | Contrôle électronique de stabilité (valves) | 25 |
| 11 | Modèles à deux portes :
commande de vitre arrière gauche ; Modèles à quatre portes : porte arrière gauche (commande de vitre, verrouillage centralisé, interrupteur, éclairage). |
30 |
| 12 | Capteur de pluie et de lumière | 5 |
| Panneau rouge C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Support lombaire | 10 |
| 4 | Direction dynamique | 35 |
| 5 | Éclairage intérieur (Cabriolet) | 5 |
| 6 | Système de lave-glace avant ;
Système de lave-phares. |
35 |
| 7 | Module de commande du système électrique du véhicule 1 | 20 |
| 8 | Module de commande du système électrique du véhicule 1 | 30 |
| 9 | Moteur de commande de vitre arrière gauche (Cabriolet)/toit ouvrant | 7,5/20 |
| 10 | Module de commande du système électrique du véhicule 1 | 30 |
| 11 | Commande de vitre arrière droite (moteur de pare-soleil Cabriolet) | 7,5/20 |
| 12 | Système d’alerte antivol | 5 |
Tableau de bord, côté droit
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Module de commutation de colonne de direction | 5 |
| 6 | — | — |
| 7 | Connecteur de diagnostic borne 15 | 5 |
| 8 | Passerelle (interface de diagnostic Databus) | 5 |
| 9 | Chauffage auxiliaire | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Numéro | Description | Ampères [A] |
|---|---|---|
| Panneau marron B | ||
| 1 | Lecteur CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Tableau de bord | 5 |
| 5 | Passerelle (module de commande du tableau de bord) | 5 |
| 6 | Allumage | 5 |
| 7 | Interrupteur d’éclairage | 5 |
| 8 | Ventilateur du système de climatisation | 40 |
| 9 | Verrouillage de la colonne de direction | 5 |
| 10 | Système de climatisation | 10 |
| 11 | Connecteur de diagnostic borne 30 | 10 |
| 12 | Module de commutation de colonne de direction | 5 |
Coffre à bagages
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| Panneau noir A | ||
| 1 | — | 30 |
| 2 | Chauffage de la lunette arrière (cabriolet) | 30 |
| 3 | Fermeture supérieure de l’alimentation (cabriolet) | 30 |
| 4 | Hydraulique supérieure (cabriolet) | 50 |
| Panneau noir B | ||
| 1 | Module de commande du couvercle de coffre (AllRoad) ;
Module de commande d’alimentation supérieure (cabriolet). |
30/10 |
| 2 | Spoiler arrière escamotable (RS 5 Coupé) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Frein de stationnement électromécanique | 5 |
| 6 | Contrôle électronique de l’absorption | 15 |
| 7 | Frein de stationnement électromécanique | 30 |
| 8 | Éclairage extérieur arrière | 30 |
| 9 | Quatre Sport | 35 |
| 10 | Éclairage extérieur arrière | 30 |
| 11 | Verrouillage centralisé | 20 |
| 12 | Clip 30 | 5 |
| Panneau marron C | ||
| 1 | Module de commande du couvercle de coffre (allroad) | 30 |
| 2 | Prises 12 V ;
Allume-cigare. |
20 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 3 | Chemin du convertisseur DC DC 1 | 40 |
| 4 | Chemin du convertisseur DCDC 2 ;
Amplificateur DSP ; Radio. |
40 |
| 5 | Chauffage de l’habitacle supérieur droit (Cabriolet) | 30 |
| 6 | — | — |
| 7 | Frein de stationnement électromécanique | 30 |
| 8 | — | — |
| 9 | Porte avant droite (commande de vitre, verrouillage centralisé, rétroviseur, interrupteur, éclairage) | 30 |
| 10 | Chauffage de l’habitacle supérieur gauche (Cabriolet) | 30 |
| 11 | Modèles à deux portes :
commande de vitre arrière droite ; Modèles à quatre portes : porte arrière droite (commande de vitre, verrouillage centralisé, interrupteur, éclairage). |
30 |
| 12 | Préparation pour téléphone portable | 5 |
| Panneau noir E | ||
| 1 | Chauffage du siège avant droit | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Caméra arrière | 5 |
| 7 | Chauffage de la lunette arrière (allroad) | 30 |
| 8 | Divertissement aux places arrière | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Audi A5 et S5 (2017-2020) – schéma de la boîte à fusibles
Année de fabrication : 2017, 2018, 2019, 2020.

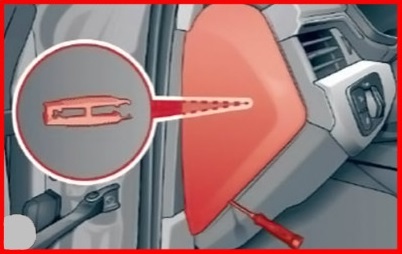

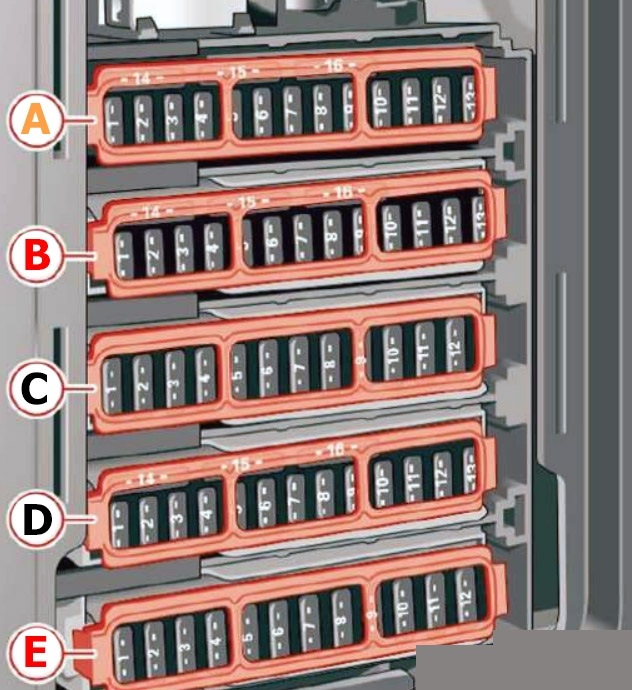

Emplacement de la boîte à fusibles
Habitacle
Il y a deux barres de fusibles dans l’habitacle.
La première est située à l’avant du tableau de bord (côté conducteur).

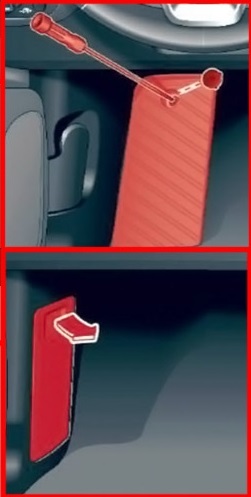

La seconde est située dans le repose-pieds du conducteur sur les véhicules avec volant à gauche ou derrière le couvercle dans l’espace pour les pieds du passager avant sur les véhicules avec volant à droite.
Compartiment à bagages

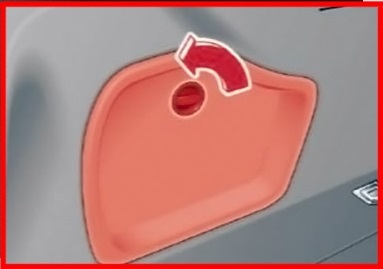

Il est situé derrière le revêtement sur le côté gauche du compartiment arrière.
Schémas de la boîte à fusibles

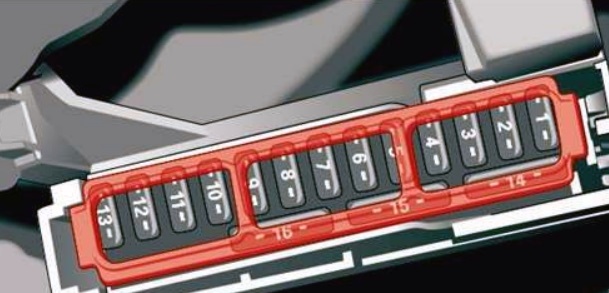

Panneau de fusibles du cockpit
Affectation des fusibles sur le côté gauche du tableau de bord (2017-2019)
| N° | Description |
|---|---|
| 1 | 2017-2018 :
Non utilisé ; 2019 : Ouverture / démarrage du véhicule (NFC) |
| 2 | Téléphone |
| 4 | Affichage tête haute |
| 5 | Interface musicale Audi ;
Port de charge USB. |
| 6 | Commandes de climatisation avant |
| 7 | Verrouillage de la colonne de direction |
| 8 | Écran du système d’infodivertissement |
| 9 | Tableau de bord |
| 10 | Unité d’infodivertissement |
| 11 | Interrupteur d’éclairage |
| 12 | Électronique de la colonne de direction |
| 13 | 2017-2018 :
Non utilisé ; 2019 : Capteur de particules pour la climatisation. |
| 14 | Système d’infodivertissement |
| 16 | Chauffage du volant |

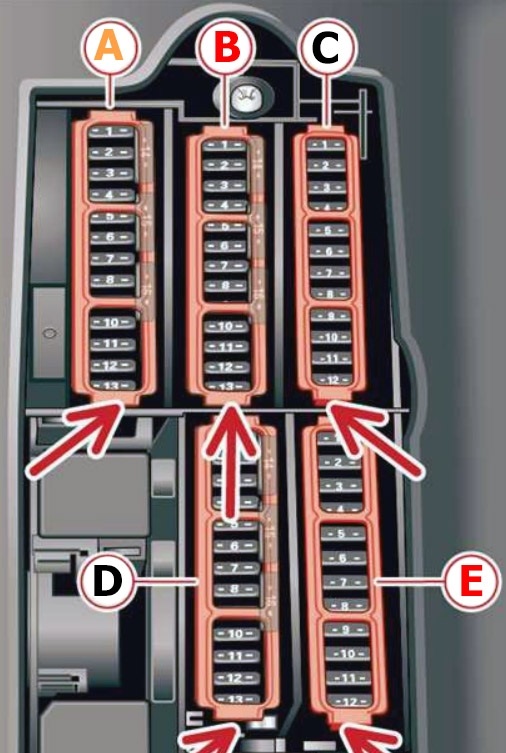

Boîte à fusibles du repose-pieds
Véhicules avec volant à gauche
Véhicules avec volant à droite
Affectation des fusibles dans le repose-pieds (2017-2019)
| N° | Description |
|---|---|
| N° | Description |
| Boîte à fusibles A (marron) | |
| A2 | 2017-2018 :
Capteur de masse d’air ; Réglage de l’arbre à cames ; Pompe de radiateur d’air comprimé ; 2019 : Composants du moteur. |
| A3 | 2017-2018 :
Vannes d’échappement ; Injecteurs de carburant ; Ouverture du radiateur ; 2019 : Vannes d’échappement ; Injecteurs de carburant ; Ouverture du radiateur ; Chauffage du carter moteur. |
| A4 | 2017-2018 :
Pompe à vide ; Pompe à eau chaude ; Capteur de particules ; Capteur de biodiesel ; 2019 : Pompe à vide ; Pompe à eau chaude ; Capteur NOx ; Capteur de particules ; Capteur de biodiesel ; Vannes d’échappement. |
| A5 | Capteur de feu stop |
| A6 | Vannes moteur ;
Réglage de l’arbre à cames. |
| A7 | 2017-2018 :
Capteur d’oxygène chauffé ; Capteur de masse d’air ; 2019 : Capteurs d’oxygène chauffés ; Capteur de masse d’air ; Pompe à eau. |
| A8 | 2017-2018 :
Pompe à eau ; Pompe haute pression ; Vanne de régulation haute pression ; 2019 : Pompe à eau ; Pompe haute pression ; Vanne de régulation haute pression ; Capteur de masse d’air ; Composants du moteur. |
| A9 | 2017-2018 :
Pompe à eau chaude ; 2019 : Pompe à eau chaude ; Relais moteur. |
| A10 | Capteur de pression d’huile ;
Capteur de température d’huile. |
| A11 | 2017-2018 :
Capteur de position de la pédale d’embrayage ; 2019 : Capteur de position de la pédale d’embrayage ; Démarrage du moteur ; Pompe à eau |
| A12 | 2017-2018 :
Vannes moteur ; 2019 : Vannes moteur ; Support moteur |
| A13 | Ventilateur de radiateur |
| A14 | 2017-2018 :
Injecteurs de carburant ; 2019 : Injecteurs de carburant ; Module de commande moteur. |
| A15 | 2017-2018 :
Bobines d’allumage ; 2019 : Bobines d’allumage ; Capteurs d’oxygène chauffés. |
| A16 | Pompe à carburant |
| Boîte à fusibles B (rouge) | |
| B1 | Système d’alarme antivol |
| B2 | Module de commande moteur |
| B3 | Support lombaire |
| B4 | Mécanisme de sélection de la transmission automatique |
| B5 | Klaxon |
| B6 | Frein de stationnement électromécanique |
| B7 | Module de commande de porte |
| B8 | Éclairage de plafond intérieur |
| B9 | 2017-2018 :
Non utilisé ; 2019 : Système d’avertissement de collision. |
| B10 | Module de commande d’airbag |
| B11 | Contrôle électronique de stabilité (ESC) |
| B12 | Connecteur de diagnostic ;
Capteur de lumière et de pluie |
| B13 | Système de climatisation |
| B14 | Module de commande de porte avant droite |
| B15 | Compresseur de climatisation |
| B16 | 2017-2018 :
Non utilisé ; 2019 : Chauffage du cou gauche. |
| Boîte à fusibles C (noir) | |
| C1 | Chauffage des sièges avant |
| C2 | Essuie-glaces |
| N° | Description |
|---|---|
| C3 | Électronique du phare gauche |
| C4 | Toit panoramique en verre |
| C5 | Module de commande de porte avant gauche |
| C6 | Prises |
| C7 | 2017-2018 :
Module de commande de porte arrière droite ; 2019 : Module de commande de porte ; Régulateur de vitre arrière droite. |
| C8 | Module de commande AWD |
| C9 | Électronique du phare droit |
| C10 | Lave-glace ;
Lave-phares. |
| C11 | 2017-2018 :
Module de commande de porte arrière gauche ; 2019 : Module de commande de porte ; Régulateur de vitre arrière gauche. |
| C12 | 2017-2018 :
Non utilisé ; 2019 : Chauffage sur pied |
| Panneau de fusibles D (noir) | |
| D1 | 2017-2018 :
Ventilation des sièges, rétroviseur ; Système de climatisation ; Commande du système de climatisation arrière ; Chauffage du pare-brise ; Chauffage du cou ; Témoin d’airbag passager avant ; 2019 : Ventilation des sièges ; Rétroviseur ; Commandes de climatisation arrière ; Chauffage du pare-brise ; Chauffage du cou ; Témoin d’airbag passager avant ; Diagnostic de la passerelle. |
| D2 | 2017-2018 :
Passerelle ; Système de climatisation ; 2019 : Non utilisé. |
| D3 | Réglage du son de l’élément actif et du son d’échappement |
| D4 | Capteur de position de la pédale d’embrayage |
| D5 | 2017-2018 :
Démarrage du moteur ; 2019 : Démarrage du moteur ; Désactivation en mode d’urgence. |
| D6 | 2017-2018 :
Non utilisé ; 2019 : Passerelle. |
| D7 | Port de charge USB arrière |
| D8 | HomeLink (mécanisme d’ouverture de porte de garage) |
| D9 | 2017-2018 :
Régulateur de vitesse adaptatif ; 2019 : Régulateur de vitesse adaptatif ; Réglage de la distance. |
| D10 | 2017-2018 :
Non utilisé ; 2019 : Son externe ; Module de pédale. |
| D11 | Caméra vidéo |
| D12 | Phare Matrix LED et phare LED droit |
| D13 | Phare Matrix LED et phare LED gauche |
| D14 | 2017-2018 :
Non utilisé ; 2019 : Vanne de refroidissement de l’huile de transmission |
| D15 | 2017-2018 :
Non utilisé ; 2019 : Alarme et système mains libres. |
| D16 | 2017-2018 :
Non utilisé ; 2019 : Préparation pour le divertissement des sièges arrière |
| Panneau de fusibles E (rouge) | |
| E1 | Bobines d’allumage |
| E2 | 2017-2018 :
Non utilisé ; 2019 : Embrayage de compresseur, système GNC ; Vannes moteur. |
| E5 | 2017-2018 :
Support moteur ; 2019 : Phare gauche |
| E6 | Transmission automatique |
| E7 | Tableau de bord |
| E8 | Système de climatisation (ventilateur) |
| E9 | 2017-2018 :
Support moteur ; 2019 : Phare droit. |
| E10 | Commande dynamique |
| E11 | Démarrage du moteur |

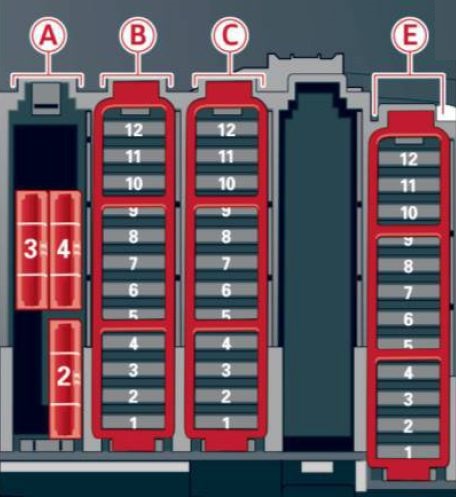

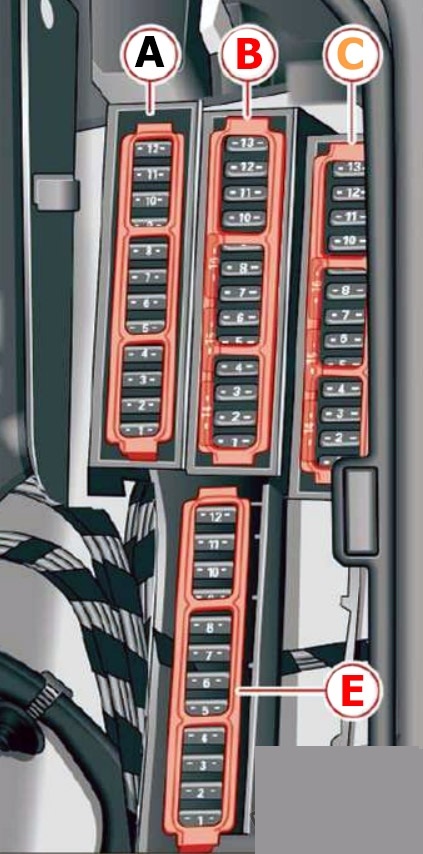

Boîte à fusibles du compartiment à bagages
Affectation des fusibles dans le compartiment à bagages (2017-2019)
| N° | Description |
|---|---|
| N° | Description |
| Boîte à fusibles A (noir) | |
| A2 | Chauffage du pare-brise |
| A3 | Chauffage du pare-brise |
| A5 | Contrôle de la suspension |
| A6 | Transmission automatique |
| A7 | Chauffage de la lunette arrière |
| A8 | Chauffage des sièges arrière |
| A9 | 2017-2018 :
Feux arrière ; 2019 : Feux arrière côté gauche. |
| A10 | 2017-2018 :
Tendeur de ceinture de sécurité côté gauche ; 2019 : Module de commande d’airbag. |
| A11 | 2017-2018 :
Verrouillage centralisé ; 2019 : Verrouillage centralisé du coffre ; Verrouillage du réservoir ; Pare-soleil arrière. |
| A12 | 2017-2018 :
Couvercle de coffre électrique ; Chauffage du cou côté gauche ; 2019 : Couvercle de coffre. |
| Boîte à fusibles B (rouge) | |
| B6 | 2017-2018 :
Non utilisé ; 2019 : Coupure d’alimentation de la batterie. |
| Boîte à fusibles C (marron) | |
| C2 | Téléphone, m
Tendeur de ceinture de sécurité |
| C3 | Support lombaire |
| C4 | Audi Side Assist |
| C6 | 2017-2018 :
Capteurs à ultrasons ; 2019 : Capteurs à ultrasons ; Système de surveillance de la pression des pneus. |
| N° | Description |
|---|---|
| C7 | 2017-2018 :
Non utilisé ; 2019 : Ouverture / démarrage du véhicule (NFC). |
| C8 | 2017-2018 :
Module intelligent (réservoir) ; 2019 : Récepteur radio pour le chauffage ; Module intelligent (réservoir de carburant). |
| C9 | Module de commande supérieur |
| C10 | 2017-2018 :
Non utilisé ; 2019 : Tuner TV, passerelle. |
| C11 | 2017-2018 :
Batterie 12 V ; 2019 : Module de commande auxiliaire de batterie. |
| C12 | HomeLink (mécanisme d’ouverture de porte de garage) |
| C13 | Caméra de recul ;
Caméras périphériques. |
| C14 | Feux arrière droits |
| C16 | Tendeur de ceinture de sécurité droit |
| Panneau de fusibles E (rouge) | |
| E1 | Chauffage du cou droit |
| E2 | 2017-2018 :
Amplificateur audio ; 2019 : Non utilisé |
| E3 | 2017-2018 :
Chauffage AdBlue ; 2019 : Composants du moteur. |
| E 4 | Module de commande supérieur |
| E5 | Attelage de remorque (feu droit) |
| E7 | Attelage de remorque |
| E8 | Attelage de remorque (feu gauche) |
| E9 | Attelage de remorque (prise) |
| E10 | Différentiel sport |
| E11 | 2017-2018 :
Chauffage AdBlue ; 2019 : Composants du moteur. |
À propos des Audi A5 et S5 (2010-2020)
Les modèles Audi A5 et S5, produits entre 2010 et 2020, représentent une combinaison élégante de design sportif et de technologie avancée. Ces véhicules sont réputés pour leur conduite dynamique et leur grand confort. L’Audi A5 est disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant différents niveaux de performance. D’autre part, l’Audi S5 est une version plus sportive, proposant un moteur plus puissant et des éléments sportifs tels que des sièges sport et un châssis amélioré. Les deux modèles sont équipés des dernières technologies, y compris des systèmes d’assistance avancés et un système d’infodivertissement de haute qualité, ce qui en fait un choix idéal pour ceux qui recherchent une alliance de luxe et de performance.
Schéma de la boîte à fusibles Audi A5 et S5
Cette page présente le schéma de la boîte à fusibles pour les modèles Audi A5 et S5, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles de ces modèles est généralement située dans l’habitacle, sous le tableau de bord, ainsi que dans le compartiment moteur. Les schémas sur cette page indiquent les fusibles individuels, leurs numéros, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui assure la sécurité et la fiabilité des systèmes électriques du véhicule.
