Volkswagen Polo 9N (2002-2009) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Polo 9N (2002–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Polo 9N – description du schéma de la boîte à fusibles
Année de production : 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

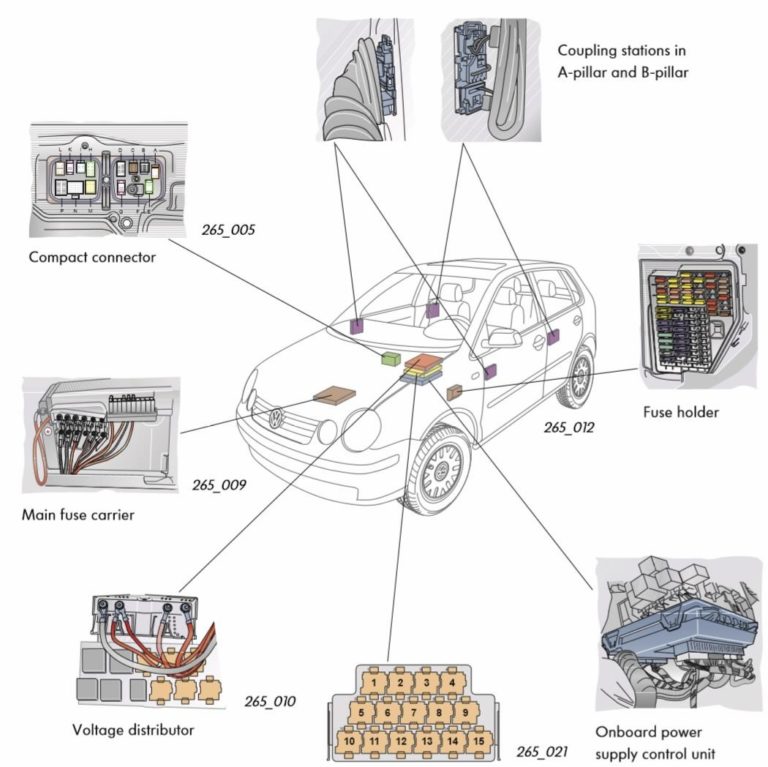

Emplacement de la boîte à fusibles

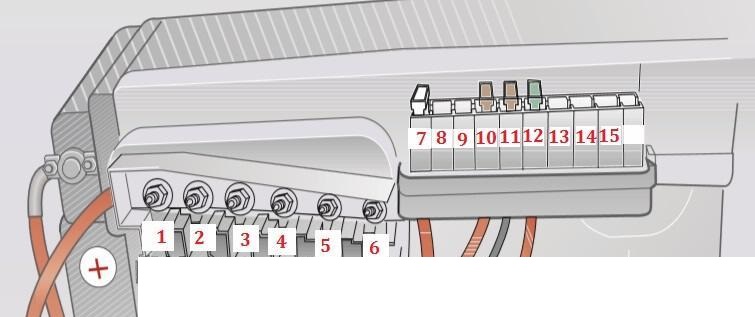

Le support de fusible principal est situé sur le couvercle de la batterie.
Le nombre de fusibles dépend toujours de l’équipement dont est doté le modèle.
| F1 | (110A) Alternateur |
| F2 | (110A) Interrupteur intérieur du véhicule/démarrage |
| F3 | (50A) Direction assistée |
| F4 | (50A) Relais de gestion moteur (EC) (AXU) ;
Bougies de préchauffage ; Pompe d’injection d’air secondaire (AIR). |
| F5 | (40A) Moteur de ventilateur de refroidissement moteur |
| F6 | (40A) Système de freinage antiblocage (ABS) |
| F7 | (40A) Système de freinage antiblocage (ABS) |
| F8 | (30A) Moteur de ventilateur de refroidissement moteur |
| F9 | – |
| F10 | (5A) Module de commande multifonction 1 |
| F11 | (5A) Climatisation (AC) ;
Module de commande du ventilateur de refroidissement moteur. |
| F12 | – |
| F13 | (5A) Transmission automatique (AT) |
| F14 | – |
| F15 | – |
| F 16 | – |
Boîte à fusibles dans l’habitacle Volkswagen Polo

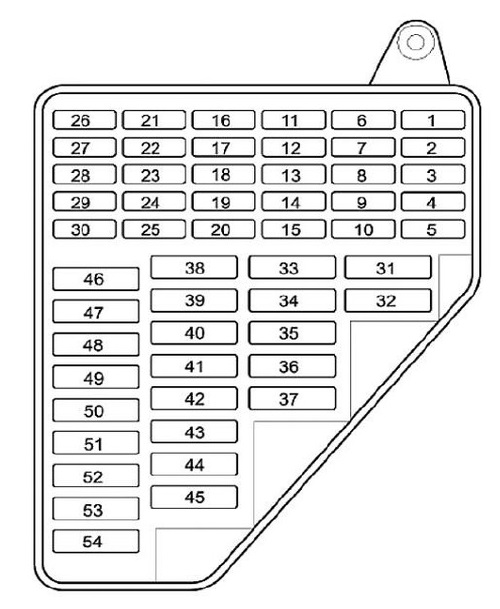

Le support de fusible est situé derrière le couvercle à gauche du tableau de bord.
Schéma de la boîte à fusibles – fusibles Polo 9N
| F1 | (10A) Commande d’essuie-glace arrière |
| F2 | (5A) Rhéostat d’éclairage du tableau de bord ;
Ampoules de plaque d’immatriculation. |
| F3 | (5A) Feux de brouillard arrière |
| F4 | (5A) Interrupteur de position de la pédale de frein (BPP) ;
Régulateur de vitesse ; Gestion moteur. |
| F5 | (5A) Gestion moteur |
| F6 | (5A) Réglage des phares |
| F7 | (5A) Gestion moteur, direction assistée |
| F8 | (5A) Rétroviseurs latéraux chauffants |
| F9 | (10A) Gestion moteur |
| F10 | (5A) Contact S |
| F11 | (5A) Rétroviseurs latéraux électriques/chauffants |
| F12 | (5A) Feux de position/arrière droits |
| F13 | (5A) Feux de position/arrière gauches |
| F14 | (10A) Gestion moteur, réchauffeur de collecteur d’admission |
| F15 | (10A) Transmission automatique (AT) |
| F 16 | (10A) Commande d’essuie-glace avant |
| F17 | (5A) Gestion moteur |
| F18 | (5A) Climatisation (AC), r
Recirculation climatisation/chauffage ; Système d’alarme ; Rétroviseur anti-éblouissement ; Unité de commande du ventilateur de refroidissement moteur ; Tableau de bord ; Système de navigation. |
| F19 | (10A) Buses de lave-glace chauffantes ;
Ampoules de feux de recul. |
| F20 | (5A) Tableau de bord |
| F21 | (10A) Phare droit – feu de croisement |
| F22 | (10A) Phare gauche – feu de croisement |
| F23 | (10A) Système de freinage antiblocage (ABS) ;
Programme de stabilité électronique (ESP). |
| F24 | (10A) Unité de commande multifonction |
| F25 | (10A) Gestion moteur |
| F26 | (10A) Feux de freinage |
| F27 | (5A) Système de freinage antiblocage (ABS) (avec ESP) ;
Tableau de bord. |
| F28 | (10A) Lumières intérieures |
| F29 | (5A) Climatisation (AC) ;
Interface de connecteur de données (DLC) ; Téléphone. |
| F30 | (5A) Module de commande multifonction ;
Verrouillage du levier de transmission automatique ; Capteur de pluie d’essuie-glace avant. |
| F31 | (25A) Moteur de lève-vitre, avant gauche |
| F32 | (15A) Sièges chauffants |
| F33 | (15A) Klaxon d’alarme |
| F34 | (15A) Prise d’alimentation auxiliaire |
| F35 | (20A) Toit ouvrant |
| F36 | (25A) Moteur de ventilateur de climatisation/chauffage |
| F37 | (15A/20A) Bobine(s) d’allumage/répéteur(s) d’allumage |
| F38 | (25A) Moteur de lève-vitre, arrière gauche |
| F39 | (25A) Moteur de lève-vitre, avant droit |
| F40 | (10A/30A) Gestion moteur |
| F41 | (15A) Pompe à carburant/pompe de gavage – essence/TDI |
| F42 | (20A) Gestion moteur-AXU |
| F43 | (15A) Phare droit – feu de croisement, réglage des phares |
| F44 | (15A) Feux de brouillard avant |
| F45 | (15A) Gestion moteur-AUB |
| F46 | (20A) Essuie-glace(s) avant |
| F47 | (20A) Lunette arrière chauffante (^02/04) |
| F48 | (15A) Clignotants/répéteurs de feux de détresse |
| F49 | (15A) Allume-cigare |
| F50 | (15A) Module de commande multifonction 2 ;
Alarme ; Verrouillage centralisé. |
| F51 | (15A) Système audio ;
Système de navigation. |
| F52 | (20A) Klaxon ;
Essuie-glace(s) avant. |
| F53 | (25A) Moteur de lève-vitre, arrière droit |
| F54 | (15A) Phare gauche – feu de croisement, réglage des phares |
Support de relais Volkswagen Polo

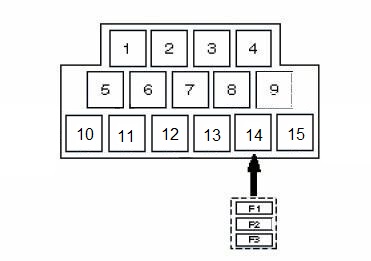

Le support de relais est situé côté conducteur, derrière le couvercle du tableau de bord.
| 1 | |
| 2 | |
| 3 | (100) Relais des bougies de préchauffage |
| 4 | (53) Relais de la pompe de gavage (TDI) |
| 5 | (449) Relais des lumières intérieures/de la piscine |
| 6 | (53) Relais de la pompe de lave-phares |
| 7 | (126) Relais de l’interrupteur de verrouillage du moteur de démarrage |
| 8 | (53) Relais du chauffage auxiliaire 1, faible puissance |
| 9 | (100) Relais du chauffage auxiliaire 2, haute puissance (Diesel) |
| 10 | (53/429) Relais de gestion moteur (EC) (essence, sauf AXU) |
| 11 | (18) Relais des circuits auxiliaires d’allumage |
| 12 | (404) Relais de démarrage du système de carburant (essence, sauf AXU) |
| 13 | (167) Relais de la pompe à carburant (FP) (essence, sauf AXU) |
| 14 | |
| 15 | (109) Relais de gestion moteur (EC) (Diesel) |
| F1 | (40A) Chauffage auxiliaire |
| F2 | (40A) Chauffage auxiliaire |
| F3 | (40A) Chauffage auxiliaire |
À propos de la Volkswagen Polo 9N (2002-2009)
La Volkswagen Polo 9N, produite de 2002 à 2009, est une voiture compacte populaire qui offre fiabilité et efficacité. Ce modèle est connu pour son design moderne et sa fabrication de qualité, ce qui en fait un choix idéal pour l’environnement urbain. La Polo 9N était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient différents niveaux de puissance et de consommation de carburant. Grâce à sa compacité et sa facilité de conduite, ce modèle est apprécié des conducteurs qui recherchent un véhicule pratique et économique.
Schéma de la boîte à fusibles Volkswagen Polo 9N
Cette page présente le schéma de la boîte à fusibles de la Volkswagen Polo 9N, essentiel pour l’entretien et les réparations correctes du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important de connaître sa configuration.
