Volkswagen ID.3 (2019-2021) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen ID.3 (2019–2021), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen ID.3 – Schéma des fusibles

Année de production : 2017, 2018, 2019, 2020, 2021.

VW ID.3 – Fusibles

1.1 Boîte à fusibles A -SA-, Volkswagen ID.3 à partir de novembre 2019

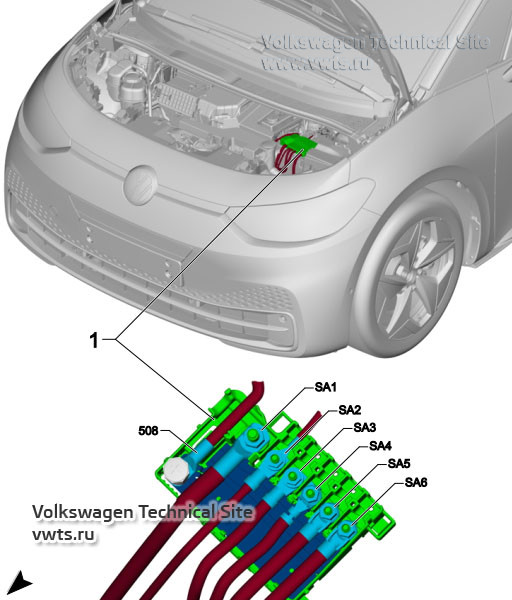

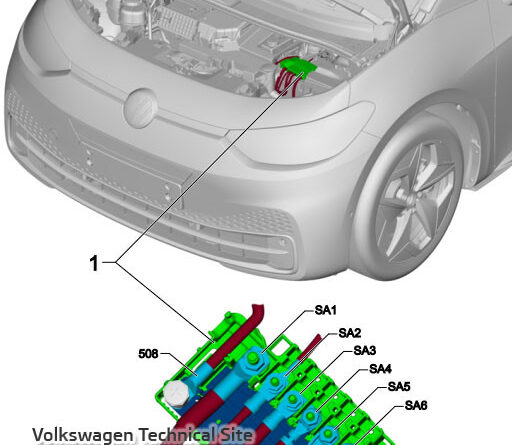

1.1.1 Position de montage de la boîte à fusibles A -SA-, à partir de novembre 2019

1 – Boîte à fusibles A
-SA Fusible sur la barre Multifuse

1.1.2 Affectation des fusibles pour la boîte à fusibles A -SA-, Volkswagen ID.3 à partir de novembre 2019.

1.2 Boîte à fusibles B -SB-, à partir de novembre 2019.

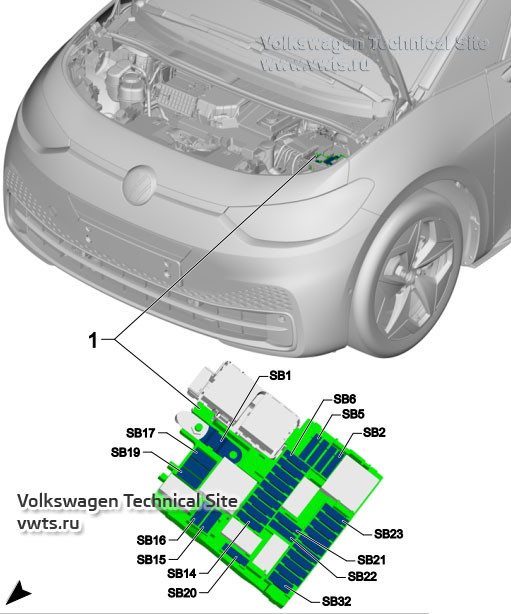

1.2.1 Position de montage de la boîte à fusibles B -SB-, à partir de novembre 2019.

1 – Boîte à fusibles B -SB

1.2.2 Affectation des fusibles pour la boîte à fusibles B -SB-, Volkswagen ID.3 à partir de novembre 2019

1.3 Support de fusible C -SC-, VW ID.3 à partir de novembre 2019.

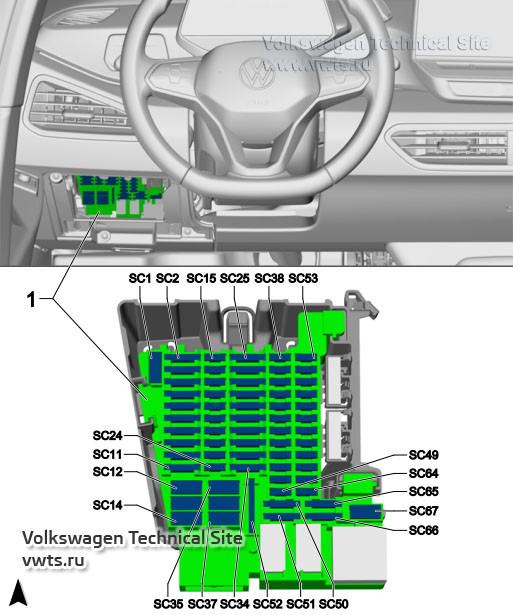

1.3.1 Position de montage du support de fusible C -SC-, modèles Volkswagen ID.3 avec volant à gauche, à partir de novembre 2019.

1 – Support de fusible C -SC

Couleurs des fusibles pour le fusible J-Case :
♦ 50 A – rouge
♦ 40 A – vert
♦ 30 A – rose
Couleurs des fusibles pour le fusible plat ATO :
♦ 40 A – orange
♦ 30 A – vert clair
♦ 25 A – naturel (blanc)
♦ 20 A – jaune
♦ 15 A – bleu clair
♦ 10 A – rouge
♦ 7,5 A – marron
♦ 5 A – marron clair
♦ 1 A – noir
Couleurs des fusibles pour les mini-fusibles :
♦ 20 A – jaune
♦ 15 A – bleu clair
♦ 10 A – rouge
♦ 7,5 A – marron
♦ 5 A – marron clair
♦ 1 A – noir

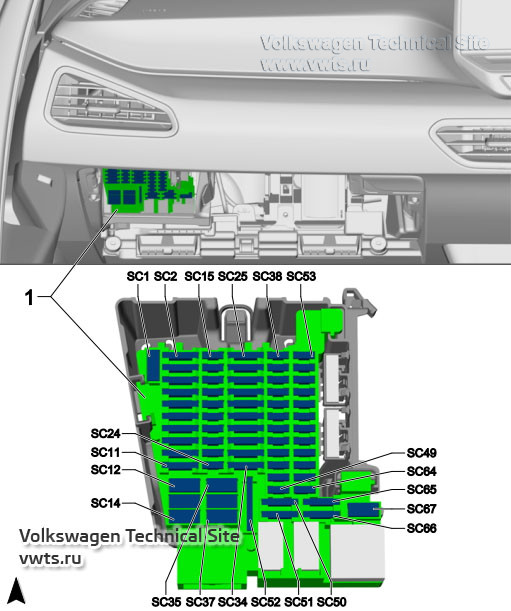

1.3.2 Position de montage du support de fusible C -SC-, modèles avec volant à droite, Volkswagen ID.3 à partir de novembre 2019

1 – Porte-fusible C -SC

1.3.3 Affectation des fusibles pour le porte-fusible C -SC-, Volkswagen ID.3 à partir de novembre 2019

1) Modèles avec volant à gauche
2) Modèles avec volant à droite

1.4 Support de fusible C -SC-, VW ID.3 à partir de juillet 2020.
1.4.1 Position de montage du support de fusible C -SC- modèles avec volant à gauche, Volkswagen ID.3 à partir de juillet 2020.

1.4.2 Position de montage du support de fusible C -SC- modèles avec volant à droite, VW ID.3 à partir de juillet 2020.

1.4.3 Affectation des fusibles pour le porte-fusible C -SC-, Volkswagen ID.3 à partir de juillet 2020.

1) Modèles avec volant à gauche
2) Modèles avec volant à droite

1.5 Fusibles individuels, Volkswagen ID.3 à partir de novembre 2019.

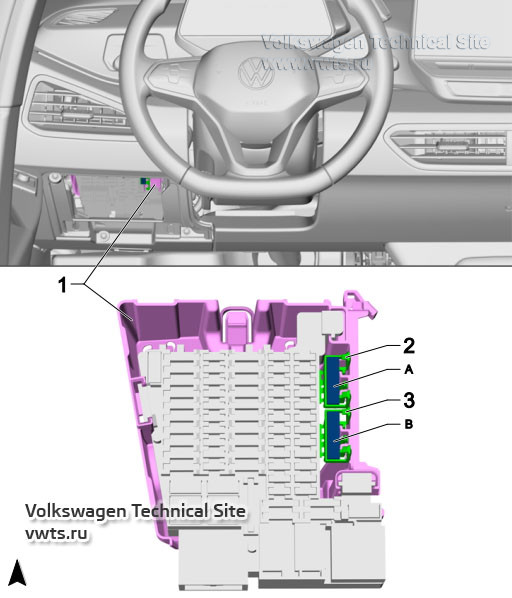

1.5.1 Position de montage des fusibles individuels, modèles avec volant à gauche, à partir de novembre 2019.

1 – Support
2 – Porte-fusible 1 -ST1-

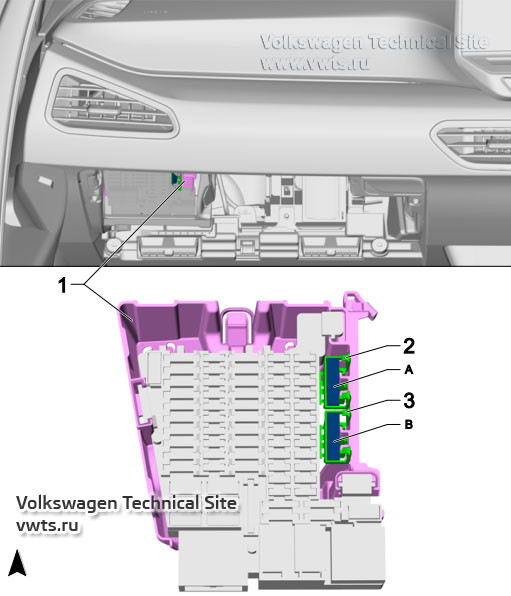

3 – Porte-fusible 2 -ST2- 1.5.2 Position de montage

des fusibles individuels, modèles avec volant à droite, à partir de novembre 2019.

1 – Support
2 – Porte-fusible 1 -ST1-
3 – Porte-fusible 2 -ST2-

1.5.3 Affectation des fusibles individuels, modèles Volkswagen ID.3 avec volant à gauche, à partir de novembre 2019.

1.5.4 Affectation des fusibles individuels, modèles VW ID.3 avec volant à droite, à partir de novembre 2019.

À propos de la Volkswagen ID.3 (2019-2021)

La Volkswagen ID.3, présentée entre 2019 et 2021, est le premier modèle entièrement électrique de la marque Volkswagen, construit sur la plateforme MEB. Ce modèle est conçu en mettant l’accent sur la durabilité et les technologies innovantes, offrant différentes variantes de batteries qui permettent une autonomie de 330 km à 550 km selon le cycle WLTP. L’ID.3 se caractérise par un design moderne, un intérieur spacieux et des systèmes d’assistance au conducteur avancés. Son moteur électrique offre une conduite souple et silencieuse, ce qui en fait un véhicule idéal pour l’environnement urbain et les longs trajets.

Schéma de la boîte à fusibles Volkswagen ID.3

Cette page présente le schéma de la boîte à fusibles de la Volkswagen ID.3, qui est essentiel pour comprendre le système électrique du véhicule. La boîte à fusibles de ce modèle se trouve généralement dans le compartiment moteur et à l’intérieur du véhicule, souvent dans la zone du tableau de bord. Le diagramme indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour assurer la protection de tous les circuits électriques importants du véhicule, et il est donc essentiel de suivre les recommandations du fabricant lors de son entretien.
