Volkswagen Passat B8 (2015-2021) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Passat B8 (2015–2021), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Passat B8 – schéma des fusibles
Année de production : 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Passat B8 est le fusible 40 dans le compartiment à fusibles de l’habitacle.

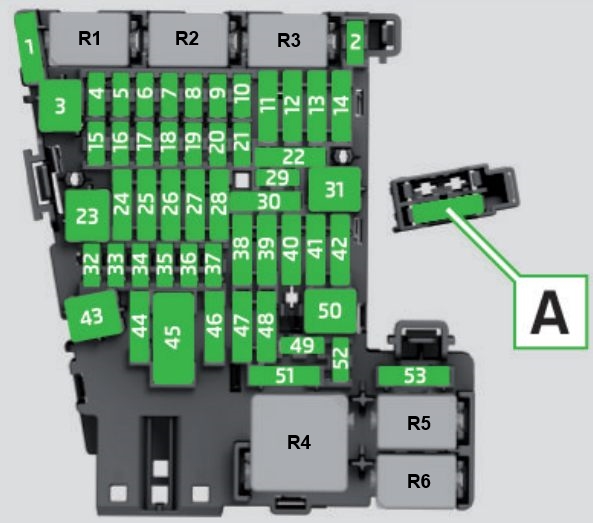

Habitacle
Il est situé sous le tableau de bord, côté conducteur, derrière la boîte à gants.
| Numéro | Ampères [A] | Description |
| 1 | 30A | Unité de commande de chauffage du liquide réducteur -J891- |
| 2 | 10 A | Régulateur électronique de la colonne de direction -J527- |
| 3 | – | – |
| 4 | 7,5A/10A | Alarme sonore -H12- |
| 5 | 5A / 7,5A | Interface de diagnostic du bus de données -J533- |
| 6 | 5A / 7,5A | Levier de vitesses -E313- |
| 7 | 10 A | Commandes de chauffage et de climatisation -EX21-; Unité de commande et d’affichage du système de climatisation arrière -E265-; Récepteur de télécommande pour chauffage auxiliaire de liquide -R149-; Relais de lunette arrière chauffante -J9-; Horloge analogique -Y-; Unité de commande du système de surveillance de la pression des pneus -J502 -. |
| 8 | 7,5A/10A | Interrupteur rotatif des feux -EX1-;
Bouton de frein de stationnement électrique -E538-; Capteur de pluie et de lumière -G397-; Point de diagnostic -U31-; Capteur d’alarme antivol -G578-; |
| 9 | 5A / 7,5A | Régulateur électronique de la colonne de direction -J527- |
| 10 | 7,5A/10A | Affichage d’informations avant et unité de commande de l’unité d’opération -J685-; Unité de commande d’affichage haute résolution -J898-. |
| 11 | 40A | Unité de commande d’alimentation à bord -J519- |
| 12 | 20A | Unité de commande 1 de l’électronique d’information -J794-; Unité de commande du système de navigation -J856- 1). |
| 13 | 25A | Ceinture de sécurité avant gauche -NX10- |
| 14 | 40A | Unité de commande du ventilateur d’air frais -J126- |
| 15 | 10 A | Unité de commande du blocage électronique de la colonne de direction -J764- |
| 16 | 7,5A | Amplificateur de signal bidirectionnel pour téléphones mobiles/services de transmission de données -J984-; Point de charge USB 1 -U37-; Compartiment avec interface pour téléphone mobile -R265-; Hub USB -R293-. |
| 17 | 7,5A | Insertion du panneau de tableau de bord -KX2-; Unité de commande du module de liaison d’alarme et unité de communication -J949-. |
| 18 | 7,5A | Unité de commande de la caméra supérieure -J928-;
Support de couvercle arrière -EX37-; Caméra arrière supérieure -R246-. |
| 19 | 7,5A | Interface pour système d’accès et de démarrage -J965- |
| 20 | 7,5A/10A/15A | Relais du système de dosage de liquide réducteur -J963-; Relais de pompe à vide -J318-. |
| 21 | 15A | Régulateur de transmission intégrale -J492- |
| 22 | 15A | Unité de commande du détecteur de remorque -J345- |
| 23 | 20A / 30A | Régulateur de toit ouvrant -J245- |
| 24 | 40A | Unité de commande d’alimentation à bord -J519- |
| 25 | 30A | Régulateur de porte conducteur -J386-; Régulateur de porte arrière côté conducteur -J926-. |
| 26 | 30A | Unité de commande d’alimentation à bord -J519- |
| 27 | 30A | Unité de commande d’alimentation à bord -J519- |
| 28 | 25A | Unité de commande du détecteur de remorque -J345- |
| 29 | 5A | Relais du système de démarrage à distance -J471- |
| 30 | 10 A | Relais du système de démarrage à distance -J471- |
| 31 | 30A | Contrôleur de hayon -J605- |
| 32 | 10 A | Caméra avant pour systèmes d’assistance au conducteur -R242-;
Unité de commande du régulateur de vitesse adaptatif -J428-; Unité de commande du système d’aide au stationnement -J446-; Unité de commande de l’assistant de changement de voie -J769-; Unité de commande de l’assistant de changement de voie 2 -J770-. |
| 33 | 5A / 7,5A | Unité de commande d’airbag -J234- |
| 34 | 7,5A | Rétroviseur intérieur -EX5-;
Relais des prises de courant -J807-; Interrupteur de feux de recul -F4-; Capteur de pression dans le circuit de liquide de refroidissement -G805-; Capteur de qualité de l’air -G238-; Module d’interrupteur central du tableau de bord -EX22-; Module d’interrupteur 1 de la console centrale -EX23-; Unité de commande du son du matériau -J869-; Bouton de frein de stationnement électrique -E538-. |
| 35 | 7,5/10A | Connexion de diagnostic -U31- |
| 36 | 5A / 7,5A | Phare avant droit -MX2- |
| 37 | 5A / 7,5A | Phare avant gauche -MX1- |
| 38 | 25A | Unité de commande du détecteur de remorque -J345- |
| 39 | 30A | Contrôleur de porte passager avant -J387-;
Contrôleur de porte passager arrière -J927-. |
| 40 | 20A | Prise 12 V -U5-;
Prise 12 V 2 -U18-; Prise 12 V 3 -U19-. |
| 41 | 25A | Ceinture de sécurité avant droite -NX11- |
| 42 | 40A | Unité de commande d’alimentation à bord -J519- |
| 43 | 40A | Unité de commande du pack audio numérique -J525- |
| 44 | 15A | Unité de commande du détecteur de remorque -J345- |
| 45 | 15A | Contrôleur de réglage de siège conducteur -J810-;
Ventilateur de siège avant gauche 1 -V514-; Ventilateur de dossier de siège avant gauche 1 -V512-. |
| 46 | 30A | Onduleur DC/AC avec prise, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Émetteur de position d’embrayage -G476-; Relais de démarreur 1 -J906-; Relais de démarreur 2 -J907-. |
| 50 | 40A | Contrôleur de hayon -J605- |
| 51 | 25A | Panneau de commande et d’affichage pour la climatisation arrière -E265- |
| 52 | 15A | Unité de commande électronique pour l’amortissement -J250- |
| 53 | 30A | Relais de lunette arrière chauffante -J9- |
Les fusibles suivants se trouvent également dans le support de la boîte à fusibles :
| A | 15A | Panneau de commande pour le réglage du siège avant droit -EX34-;
Ventilateur de siège avant droit 1 -V518-; Ventilateur de dossier de siège avant droit 1 -V516-. |
| B | 5A | Relais du système de démarrage à distance -J471- |
| C | 7,5A | Point de charge USB 1 -U37- |
| R1 | Relais du système de démarrage à distance -J471- |
Relais
- R1 Relais pour le système de dosage de liquide réducteur -J963-
- R2 –
- R3 –
- R4 Relais d’alimentation du terminal 15 -J329-
- R5 Relais de lunette arrière chauffante -J9-
- R6 Relais pour les prises de courant -J807-
Compartiment moteur

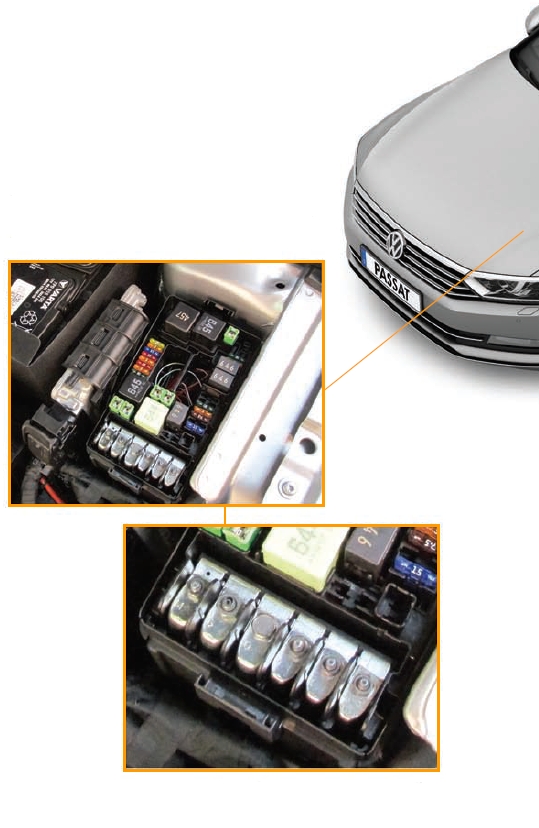

Il est situé sur le côté gauche, à côté de la batterie, et est recouvert d’une protection. Il se compose de 2 sections : une section pour la communication avec les fusibles et les relais et une section pour les fusibles de haute puissance.

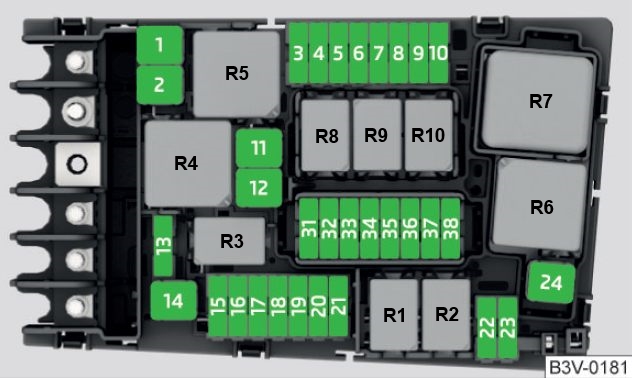

Schéma de la boîte à fusibles
| N° | Ampères [A] | Description |
| 1 | 25A | Unité de commande ABS -J104- |
| 2 | 40A / 60A | Contrôleur ABS -J104-;
Pompe hydraulique ABS -V64-. |
| 3 | 15A 30A |
Unité de commande moteur/moteur -J623- |
| 4 | 5A / 7,5A / 10A | Ventilateur de radiateur -VX57-;
Relais haute puissance -J360-; Relais basse puissance -J359-; Valve de régulation de pression d’huile -N428-; Valve de recirculation d’air du turbocompresseur -N249-; Valve de papillon du collecteur -N316-; Valve de contrôle de buse de refroidissement de piston -N522-; Capteur de niveau et de température d’huile -G266-; Valve de commutation de turbine -N529-; Relais d’alimentation pour les composants du moteur -J757-. |
| 5 | 10 A | Valve de régulation de pression de carburant -N276-;
Valve de dosage de carburant -N290-; Relais d’alimentation pour les composants du moteur -J757-; Valve de commutation de turbine -N529-. |
| 6 | 5A / 7,5A | Interrupteur de feux de freinage -F- |
| 7 | 7,5A/10A/15A | Pompe de refroidissement d’air comprimé -V188-;
Valve de liquide de refroidissement de transmission -N488-; Valve de fermeture de liquide de refroidissement -N82-; Pompe de chauffage auxiliaire -V488-; Valve de liquide de refroidissement de culasse -N489-; Valve de régulation de pression d’huile -N428-; Contrôleur de réservoir de carburant pour la détection de fuites -J909-. |
| 8 | 15A | Sonde lambda 1 avant catalyseur -GX10-; Sonde lambda 1 après catalyseur -GX7-; Contrôleur de capteur NOx -GX30-; Contrôleur de capteur NOx 2 -J881-. |
| 9 | 5A / 10A | Contrôleur de valve d’échappement -J883-;
Contrôleur de valve d’échappement 2 -J945-; Contrôleur de période de préchauffage automatique -J179-; Élément chauffant du ventilateur de châssis -N79-; Débitmètre massique d’air -G70-; Pompe de chauffage auxiliaire -V488-; Électrovanne du filtre à air actif 1 -N80-; Valve de contrôle d’arbre à cames d’échappement 1 -N318-; Valve de contrôle d’arbre à cames 1 -N205-. |
| 10 | 15A / 20A | Unité de commande de pompe à carburant -J538- |
| 11 | 40A / 50A | Élément chauffant auxiliaire d’air -Z35- |
| 12 | 40A | Élément chauffant auxiliaire d’air -Z35- |
| 13 | 30A | Pompe auxiliaire hydraulique 1 pour l’huile de transmission -V475- |
| 14 | 40A | Relais de pare-brise chauffant -J47- |
| 15 | 15A | Relais de klaxon -J413- |
| 16 | 20A | Relais d’alimentation pour les composants du moteur -J757- |
| 17 | 7,5A | Unité de commande moteur -J623-;
Unité de commande ABS -J104-; Relais de pare-brise chauffant -J47-. |
| 18 | 5A / 7,5A | Unité de commande du moniteur de batterie -J367-;
Interface de diagnostic du bus de données -J533-. |
| 19 | 30A | Unité de commande du moteur d’essuie-glace -J400- |
| 20 | 10 A | Klaxon d’avertissement -H12- |
| 21 | 30A | Relais de pare-brise chauffant 2 -J611- |
| 22 | 5A / 7,5A | Unité de commande moteur/moteur -J623- |
| 23 | 30A | Moteur de démarrage -B- |
| 24 | 40A | Élément chauffant auxiliaire d’air -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Relais de pare-brise chauffant 2 -J611- |
| 34 | 30A | Relais de pare-brise chauffant 2 -J611- |
| 35 | 30A | Unité de commande du moteur d’essuie-glace -J400- |
| 36 | – | – |
| 37 | 30A | Unité de commande auxiliaire de chauffage -J364- |
| 38 | – | – |
Relais
- R1 Relais de démarreur 1 -J906-
- R2 Relais de démarreur 2 -J907-
- Relais de klaxon R3 -J413-
- R4 Relais de haute puissance thermique -J360-
- R5 Relais principal -J271- (essence) / Relais d’alimentation du terminal 30 -J317- (diesel)
- R6 Unité de commande automatique de la durée d’allumage -J179- (essence)
- R7 Relais de faible puissance thermique -J359- (diesel)
- R8 Relais d’alimentation pour les composants du moteur -J757- (moteur essence 2,0l)
- R9 Relais de pare-brise chauffant -J47-
- R10 Relais de pare-brise chauffant 2 -J611-
