Scania 5 (2005-…) – Boîte à fusibles

Scania 5 – schéma de la boîte à fusibles

Année de fabrication : à partir de 2005.

Le fusible de l’allume-cigare (prise de courant) dans la Scania 5 est le fusible 8 (40A) dans la boîte à fusibles.



Concerne, entre autres, les modèles Scania P, G, R, T.



Schéma des fusibles et relais – Scania 5

Le schéma principal des fusibles et relais se trouve dans le tableau de bord, côté passager, derrière le couvercle de protection.



La conception de la boîte à fusibles et la désignation des éléments peuvent différer de ce qui est présenté. Comparez l’affectation avec le diagramme au dos de la couverture !

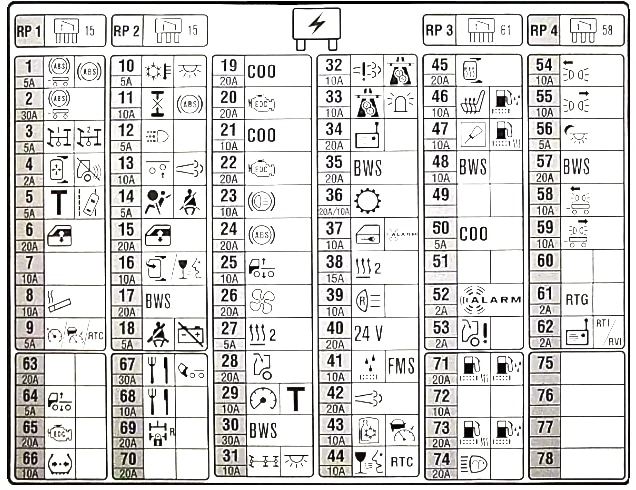

Description visuelle des fusibles Scania R

Schéma détaillé des fusibles Scania R pour une identification rapide.

Numéro Description
1 (5A) ECU, remorque ABS/EBS
2 Vannes de remorque (30A)
3 (5A) PT01, PT02, GMS, BWE, ZTE, start-stop
4 (2A) Réglage des rétroviseurs ;

Avertissement pendant la marche arrière.

5 (5A) Éclairage intérieur (exclusivement) ;

Avertissement de sortie de voie.

6/1 (20A) Alimentation de la fenêtre côté gauche
6/2 (30A) Fenêtre vitrée, côté gauche, double cabine
7 (20A) Climatisation supplémentaire, double cabine
8 Allume-cigare 10A
9 (5A) Régulateur de vitesse / AICC
10 (5A) ACC/MCC ;

Tachygraphe.

11 (10A) Verrouillage du mécanisme de différentiel, ABS 6 canaux
12 (5A) Feux de jour, interrupteur de feux supplémentaires
13 (10A) Mécanisme de levage d’essieu supplémentaire, CEE
14 (5A) Airbag ;

Tendeur de ceinture de sécurité.

15/1 (20A) Fenêtre électrique côté droit
15/2 (30A) Fenêtre vitrée, côté droit, double cabine
16 (10A) Alcootest, tension du terminal 15
17 (20A) Carrosserie
18 (5A) Interrupteur de « masse » de la batterie
19 (20A) Coordinateur
20 (20A) Tension d’alimentation, unité de commande EMS
21 (10A) Clé de contact
22 (20A) Tension d’alimentation, unité de commande EMS
23 (10A) Onduleur
24 (20A) ABS/EBS
25 (10A) Alimentation, unité de commande ELC
26 (20A) Ventilateur de cabine
27 (5A) CT
28 (20A) Toit ouvrant
29 (10A) Tableau de bord, tachygraphe
30 (30A) Carrosserie
31 (10A) Unité de commande AWD, éclairage intérieur
32 (10A) SDP3 (diagnostic)
33 (10A) Kit de préparation pour l’enregistrement du péage (pour la Suisse) ;

Lampe d’avertissement rotative.

34 (20A) Convertisseur de tension 24V/12V ;

Prise électrique 12V.

35 (20A) Système électrique des accessoires
36/1 (20A) OPC
36/2 (10A) Allisson
37 (10A) Verrouillage centralisé
Leggere  Scania 4 (1994-2005) – Boîte à fusibles
38 (15A) Chauffage auxiliaire (ATA, WTA)
39 (10A) Panneau d’interrupteurs des feux de recul
40 (20A) Prise électrique 24V
41 (10A) Unité de commande APS, système électrique de la carrosserie
42 (20A) Mécanisme électrique d’inclinaison de la cabine
43 (10A) Réfrigérateur
44 (10A) Alcolock (blocage d’alcool)
45 (20A) Rétroviseur chauffant ;

Pare-brise chauffant.

46 (10A) Chauffage de siège ;

Ventilateur de refroidissement d’huile.

47 (10A) Horloge moteur ;

Chauffage du filtre à carburant ;

Chauffage du filtre d’admission du séparateur d’eau.

48 (10A) Carrosserie
49 (30A) OZE, MGU
50 (5A) Bus d’avertissement jaune-vert
51 (30A) Pompe de liquide de refroidissement
52 (2A) Avertissement
53 (2A) Avertissement de toit ouvrant
54 (10A) Feu de position, côté gauche
55 (10A) Feu de position, côté droit
56 (5A) Rétroéclairage, feux de position
57 (20A) Carrosserie
58 (10A) Remorque, côté gauche
59 (10A) Remorque, côté droit
60 (20A) Feu de travail
61 (2A) FMS, Carrosserie
62 (2A) Convertisseur de tension 24V/12V ;

Antidémarrage à distance.

63 (10A) Unité d’avertissement du conducteur ;

Caméra vidéo avant.

64 (5A) SMS
65 (20A) Turbocompresseur à géométrie variable
66 (10A) Alimentation, unité de commande TPM
67 (30A) Module de cuisine, système de levage de cabine
68 (10A) Tension d’alimentation du téléviseur ;
69 (20A) Blocage d’essieu de remorque / ventilateur de refroidissement d’huile
70 (10A) Radar
71 (20A) Réchauffeur de carburant, système de refroidissement de carburant
72 (10A) Actionneur électrique de papillon
73 (20A) Réchauffeur de carburant, système de refroidissement de carburant
74 (10A) Nettoyage des phares
75 (30A) Pompe de liquide de refroidissement
76 (5A) Convertisseur DC/DC, batterie
77 (5A) Batterie
78 (15A) Pompe de liquide de refroidissement, transmission

Schéma du compartiment des relais

Leggere  Scania 3 (1987-1994) – Boîte à fusibles

Relais RP1 – RP4 (dans le schéma ci-dessus)

Disposition des relais RP1 à RP4 dans le schéma électrique Scania 5.

Affectation des relais

Numéro Description
RP1 Alimentation en tension du terminal 15
RP2 Alimentation en tension du terminal 15
RP3 Contrôlé par VIS
RP4 Alimentation du terminal 58, contrôlée par VIS
RP5 Éclairage intérieur
RP6 Mécanisme de levage d’essieu supplémentaire
RP7 Freins – signaux
RP8 Feu de recul
RP9 Résistance de blocage pour véhicules avec régulateur de vitesse sans boutons de ce système sur le volant
RP10 ECU pour la préparation FMS
RP11 ECU pour la préparation FMS
RP12 Relais de courant alternatif (cabine d’équipage)
RP13 Interrupteur de sécurité
RP18 Relais supplémentaire pour l’alimentation du terminal 15 pour les véhicules de type S
RP19 Relais du système électronique d’inclinaison de la cabine
RP20 Équipement du hayon et de la cuisine
RP23 Lampe supplémentaire
RP24 Lampe supplémentaire
RP25 Lampe supplémentaire

À propos de Scania 5 (2005-…)

Le modèle Scania 5, introduit en 2005, est réputé pour sa fiabilité et ses performances. Ce modèle est populaire parmi les transporteurs grâce à sa construction robuste et ses moteurs efficaces. Le Scania 5 offre diverses options de motorisation, incluant des moteurs diesel de différentes puissances, ce qui permet d’adapter le véhicule aux besoins spécifiques du transport. Son design moderne et son équipement technologique garantissent non seulement le confort du conducteur, mais aussi un fonctionnement efficace et une faible consommation de carburant.

Schéma de la boîte à fusibles Scania 5

Cette page présente le schéma de la boîte à fusibles pour le modèle Scania 5, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles est généralement située dans la cabine du conducteur ou dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur ampère pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer la sécurité et la fonctionnalité des circuits électriques du véhicule.
