Volkswagen Caravelle (Multivan) T5 et T6 – boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles du Volkswagen Caravelle (Multivan) T5 (2003–2015), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen Caravelle – schéma de la boîte à fusibles

Année de fabrication : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 et 2014.

T6 à partir de 2015

Le fusible de l’allume-cigare (prise de courant) dans le Volkswagen Caravelle est le fusible 12 de la boîte à fusibles de l’habitacle.

La disposition des boîtes dans le Volkswagen Caravelle (Multivan) T5 et T6 est similaire. Cependant, leur schéma est différent.

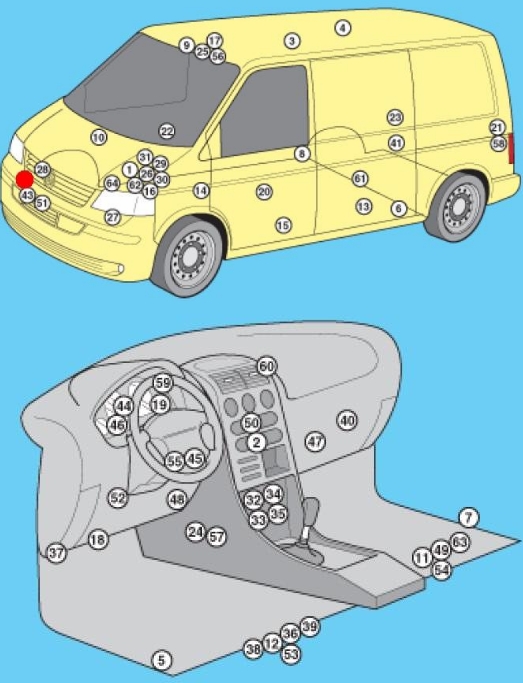

Emplacement des unités de commande

Description

1	Unité de contrôle électronique ABS
2	Contrôleur de climatisation – dans le panneau de commande de chauffage
3	Contrôleur de climatisation (arrière) – dans le panneau de commande de chauffage
4	Unité d’antenne – si disponible
5	Capteur de collision latérale côté conducteur
6	Capteur de collision latérale, arrière gauche
7	Capteur de collision latérale côté passager
8	Capteur de collision latérale, arrière droit
9	Unité de contrôle antivol
10	Système de signalisation antivol – résonateur du système d’admission
11	Amplificateur de sortie audio – sous le siège avant droit – si présent
12	Batterie auxiliaire 1 – sous le siège avant gauche – si présente
13	Batterie auxiliaire 2 (RV) – dans la cuisine
14	Unité de contrôle de chauffage auxiliaire (Air Top 3500) – sous la carrosserie, à droite – si présente
15	Unité de contrôle de chauffage auxiliaire (Thermo Tor) – sous la carrosserie, à gauche – si présente
16	Batterie moteur
17	Unité de contrôle des équipements de camping (RV)
18	Connecteur de diagnostic (DLC)
19	Unité de diagnostic – tableau de bord
20	Contrôleur de porte conducteur
21	Contrôleur électrique de porte arrière gauche (avec portes coulissantes électriques) – montant gauche
22	Unité de commande électrique de porte passager
23	Contrôleur de faisceau de câbles de porte arrière droite (portes coulissantes électriques) – montant droit
24	Unité de contrôle de stabilité ESP (inclut capteur d’accélération, capteur de mouvement latéral)
25	Unité de contrôle de levage de toit (RV)
26	ECM – près du fusible moteur / boîte à relais 1
27	Module de contrôle du moteur de ventilateur de refroidissement 1 — suspension (avant gauche)
28	Contrôleur de moteur de ventilateur de refroidissement 2 – dans le moteur de ventilateur de refroidissement 2 – si installé
29	Boîte à fusibles / relais, compartiment moteur 1
30	Boîte à fusibles / relais, compartiment moteur 2
31	Boîte à fusibles / relais, compartiment moteur Z
32	Boîte à fusibles / relais, tableau de bord 1 — centre du tableau de bord

33	Boîte à fusibles / relais 2, tableau de bord – sous le fusible du tableau de bord / boîte à relais 1
34	Boîte à fusibles / relais, kit de clignotants 3 – derrière la boîte à fusibles / relais, kit de clignotants 1/2
35	Boîte à fusibles / relais, tableau de bord 4 — derrière la boîte à fusibles / relais, tableau de bord 1/2
36	Boîte à fusibles / relais, siège gauche – sous le siège
37	Fusible auxiliaire 1 (interrupteur de verrouillage de différentiel, arrière 10A) – montant avant gauche
38	Fusible auxiliaire 2 (chauffage auxiliaire 30A) – sous le siège gauche
39	Fusible auxiliaire 3 (unité de commande électronique de porte arrière gauche 40A) – sous le siège gauche (certains modèles)
40	Résistance du moteur de ventilateur de chauffage 1 – près du moteur de ventilateur de chauffage arrière
41	Résistance du moteur de ventilateur de chauffage 2 – près du moteur de ventilateur de chauffage arrière – si présente
42	Signal sonore 1
43	Signal sonore 2 – si disponible
44	Unité de commande d’immobilisation – kit de clignotants
45	Antenne à anneau de l’immobilisateur – près de l’allumage
46	Unité de commande du kit de clignotants – tableau de bord
47	Unité de commande du téléphone – derrière la boîte à gants
48	Unité de commande multifonction 1 – fonctions : transmission automatique (boîte de vitesses automatique), système de charge (avec batterie auxiliaire), régulateur de vitesse, reconnaissance des contacts d’interrupteur de porte/capot, contrôle électrique de la charge, commande des vitres, pompe à carburant, lave-phares, affichage des portes de chauffage des rétroviseurs, dégivrage de la lunette arrière, feux de détresse, dégivrage du pare-brise, klaxon, clignotants, éclairage du kit de clignotants, lumières intérieures, essuie-glaces automatiques, feux de recul, démarrage, toit ouvrant, interrupteur des feux, lave-glace, essuie-glace
49	Unité de commande multifonction 2 – fonctions : système antivol, verrouillage centralisé, rétroviseurs extérieurs réglables électriquement, portes coulissantes électriques, vitres électriques, toit ouvrant
50	Unité de commande de navigation – sur l’écran de navigation
51	Capteur de température ambiante
52	Unité de commande du système de stationnement
53	Unité de commande de chauffage du siège conducteur
54	Unité de commande de siège chauffant passager
55	Capteur de position du volant – si présent
56	Unité de commande électrique du toit ouvrant
57	Unité de commande électronique SRS
58	Contrôleur d’ouverture/fermeture de la porte arrière – montant gauche “D” – si présent
59	Unité de commande d’informations routières – sous le tableau de bord
60	Unité de commande d’informations routières (emplacement alternatif) – sous le tableau de bord
61	Unité de commande de transmission (avec transmission intégrale) – transmission finale arrière
62	Unité de commande électronique de transmission (transmission automatique) – près de l’unité de commande moteur
63	Synthétiseur vocal – sous le siège avant droit – si présent
64	Capteur de vitesse du véhicule – transmission (certains modèles)

Compartiment moteur

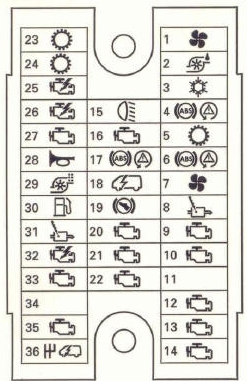

Boîte de montage des fusibles

Description

1	(5A) Moteur(s) de ventilateur(s) de refroidissement
2	(5A) Relais de pompe de liquide de refroidissement
3	(15A) Climatisation (5A) Résistance de ventilation du châssis
4	(30A) Système de freinage antiblocage (ABS) ou stabilisateur de tension, stéréo, radio
5	(15A) Transmission automatique
6	(30A) Système de freinage antiblocage (ABS)
7	(5A) Unité de commande du moteur de ventilateur de refroidissement 1 ; (7,5A) Pompe de lave-glace.
8	(15A) Gestion moteur
9	(5A) Gestion moteur, relais de circuit principal d’allumage
10	(5A) Gestion moteur (15A) Valve de suralimentation ou d’échappement
11	(5A) Contrôleur d’assistance de direction ; (30A) Interrupteur et relais de phares.
12	(5A) Gestion moteur ; (10A) Régulateur de pression de carburant.
13	(10A) Gestion moteur ; (10A) Xénon dans le phare gauche.
14	(5A) Gestion moteur ou relais de pompe à carburant
15	(10A) Interrupteur de feu de recul
16	(5A) Contrôle moteur ou interrupteur de feux de freinage, débitmètre d’air
17	(5A) Système de freinage antiblocage (ABS)
18	(5A) Assistance de direction

19	(5A) Interrupteur de feux de freinage (capteur de position de la pédale de frein) ; Capteur de position de la pédale d’embrayage.
20	(5A) Gestion moteur
21	(5A) Valve de recirculation des gaz d’échappement
22	(10A) Gestion moteur (injecteurs)
23	(25A) Transmission automatique ; (10A) Phare xénon droit.
24	(5A) Transmission automatique
25	(25A) Gestion moteur, allumage
26	(25A) Gestion moteur ; (5A) Phare gauche.
27	(5A) Relais de pompe de liquide de refroidissement
28	(15A) Signal sonore
29	(10A) Capteur de vitesse du véhicule ; (5A) Phare droit.
30	(15/20A) A/C/relais de pompe de chauffage auxiliaire, pompe à carburant, relais de pompe à carburant
31	(15A) Gestion moteur (sonde lambda)
32	(30A) Gestion moteur (allumage) ; (5A) Relais de pompe à carburant.
33	(5A) Contrôle moteur du relais de pompe de liquide de refroidissement ; Relais de bougie d’allumage.
34	(10A) Unité de commande du moteur de ventilateur de refroidissement ; (5A) Unité de commande du réseau Bot.
35	(10A) Gestion moteur ; (15A) Régulateur de niveau de carburant.
36	(25A / 30A) Relais de démarreur ; (5A) Interface de bus de données.

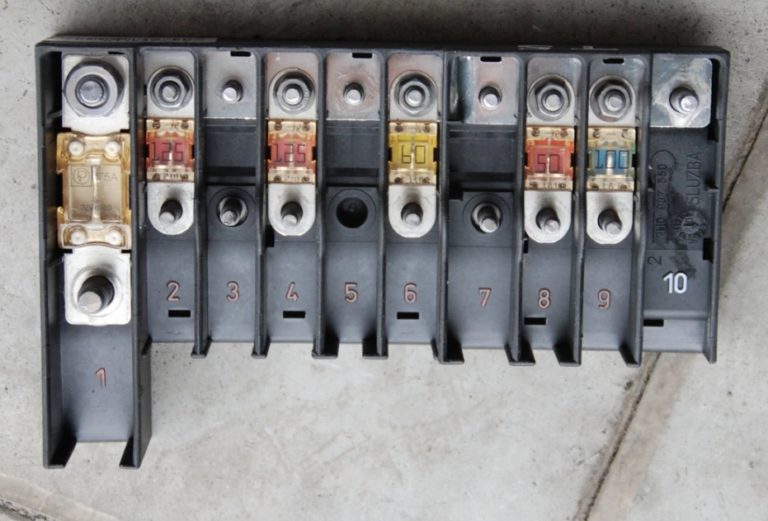

Boîte à fusibles haute puissance

Situé à côté du groupe et connecté à la batterie.

Description

1	(175 / 225A) Générateur
2	(125A) Distribution d’alimentation de la batterie ; Relais auxiliaire de démarrage ; Contrôleur de porte conducteur ; Contrôleur de porte passager ; Chauffage de la lunette arrière ; Relais de borne X ; Fusibles séparés.
3	(50A / 100A) Système de charge (avec batterie auxiliaire) ; Unité électronique de porte arrière gauche (certains modèles) ; Unité électronique de porte arrière droite (certains modèles) ; Relais – distributeur dans le système de charge (avec batterie auxiliaire).
4	(125A) Distribution de puissance de la batterie ; (70A) Connexion positive dans le câblage du compartiment moteur.
5	(50A) Distribution de puissance de la batterie (certains modèles), fusibles séparés
6	(60A) Relais de bougies de préchauffage ; (50A) Moteur de pompe à air soufflé.
7	(70/80/100A) Moteur de ventilateur de refroidissement
8	(40/50/100A) Moteur de ventilateur de refroidissement, fusibles séparés
9	(100A) Distribution de puissance de la batterie ; Interrupteur d’allumage.
10	–

Boîte à relais

Également situé à côté de la boîte à fusibles

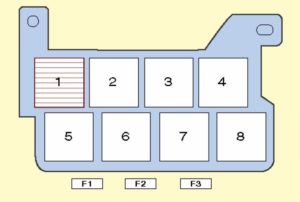

Type 1

Description

1	Unité de commande de climatisation (réglage manuel de la température)
2	Relais de pompe à carburant 2
3	Relais de pompe à air soufflé
4	Relais des circuits principaux d’allumage
5	Relais de pompe à carburant 1
6	Relais d’électroaimant d’embrayage de compresseur de climatisation (régulation automatique de la température)
7	Relais du système de commande de transmission automatique
8	Unité de commande d’assistance de direction
9	Relais de pompe de liquide de refroidissement

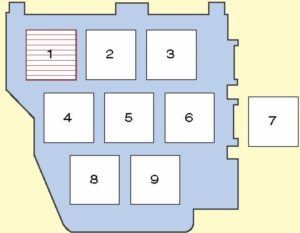

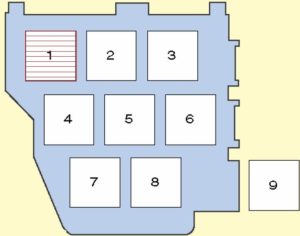

Type 2

Description

1	Unité de commande de climatisation électronique (réglage manuel de la température)
2	Relais de pompe à carburant 2
3	Relais de pompe à air soufflé
4	Relais des circuits principaux d’allumage
5	Relais de pompe à carburant 1
6	Relais d’électroaimant d’embrayage de compresseur de climatisation (régulation automatique de la température)
7	–
8	Relais de pompe de liquide de refroidissement
9	Relais de démarreur – si présent

Habitacle

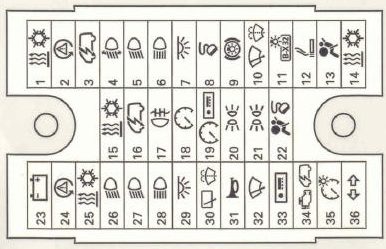

Boîte à fusibles principale

Description

1	(25A / 30A) Chauffage ; Climatisation ; Relais de puissance borne 15.
2	(5A) Capteur de position du volant
3	(10A) Module de commande multifonction 1 (alimentation à bord)
4	(10A) Contrôle de l’angle des phares ; (5A) Assistant de changement de voie.
5	(15A) Ampoule de phare gauche
6	(15A) Ampoule de phare gauche
7	(15A) Module de commande multifonction 1 (éclairage intérieur ou système électrique du véhicule)
8	(5A) Connecteur de diagnostic (DLC) ; (15/20A) Contrôleur de toit ouvrant et de portes, hayon arrière.
9	(15A) Interrupteur de feux de freinage (capteur de position de la pédale de frein) ; (30A) Unité de commande d’alimentation à bord.
10	(10A) Essuie-glace ; Essuie-glace arrière.
11	(5A) Éclairage de plaque d’immatriculation
12	(15A) Allume-cigare ; (5 / 30A) Interrupteur d’éclairage.
13	(5/10A) Unité de commande électronique SRS
14	(30A) Chauffage auxiliaire ; Climatisation ; (25A) Interrupteur de phares.
15	(7.5) Climatisation (interrupteur et relais de ventilateur)
16	(5A) Module de commande multifonction
17	(5A) Feux de brouillard arrière, kit de clignotants
18	(5A) Module de commande du tableau de bord

19	(5A) Système audio ; Unité de commande du kit d’indicateurs ; Unité de commande multifonction 1 ; Système de navigation ; Équipement spécial du véhicule.
20	(5A) Phare avant gauche ; Feu de freinage gauche ; Feu arrière gauche ou verrouillage de différentiel.
21	(5A) Phare avant droit ; Feu de freinage droit ; Feu arrière droit ou relais de démarreur ; Unité de commande moteur.
22	(7,5 / 10A) Indicateur de désactivation de l’airbag passager ; Connecteur de diagnostic (DLC) ; Unité de commande du kit d’indicateurs.
23	(5/30A) Relais de démarreur (certains modèles avec transmission manuelle)
24	(5A) Capteur de position du volant
25	(7,5A) Climatisation (ventilateurs)
26	(30A) Interrupteur de phares
27	(15A) Phare avant droit
28	(15A) Indicateur de feux de route, phare droit
29	(10A) Relais de signal de hayon arrière
30	(10A) Buses de lave-glace chauffantes ; Moteur d’essuie-glace arrière.
31	(30A) Module de commande multifonction 1 (klaxon)
32	(25/30A) Module de commande multifonction 1 (moteur d’essuie-glace)
33	(15A) Système audio, système de navigation, module de commande d’informations routières ;
34	(25A) Système de commande de transmission automatique ; Boîte à fusibles / relais, compartiment moteur 1.
35	(5A) Éclairage du kit d’indicateurs
36	(25A) Module de commande multifonction 1 (clignotants)

Schéma de la section inférieure

Description

1	(25A) Connecteur électrique de remorque (15A) Connecteur à 10 broches
2	(5A) Système antivol
3	(5A) Ventilateur auxiliaire de climatisation de chauffage, gauche et droit ; (10/15A) Équipement optionnel.
4	(10A) Module de commande de boîte de transfert (différentiel)
5	(10A) Connecteur d’accessoires ou connecteur à 6 broches
6	(5A) Capteur d’état d’huile moteur (niveau, température)
7	(10A) Ventilateur de toit ; (30A) Alarme antivol.
8	(5A) Système de stationnement
9	(5A) Module de commande de colonne de direction (régulateur de vitesse)
10	(30A) Système audio ; (10A) Contrôle de l’angle des phares, niveau d’éclairage des instruments.
11	(20A) Klaxon d’alarme antivol ; Module de commande multifonction 2 ; Portes coulissantes électriques ; Module de commande d’ouverture du hayon arrière ; (15A) Talkie-walkie ; Système antivol.
12	(5A) Phare gauche ; (10A) Relais de désactivation du feu de freinage ; (30A) Contrôle de l’alimentation à bord.
13	(5A) Interrupteur principal du régulateur de vitesse ; Commande multifonction au volant.
14	(5A) Téléphone, phare droit ; (30A) Gestion de l’alimentation à bord.
15	(5A) Transmission automatique ou commande téléphonique et vocale
16	(5A) Navigation avec système audio, téléphone ; (7,5A) Tuner TV.
17	(7,5A) Module de commande multifonction (éclairage intérieur, rétroviseur à fonction d’assombrissement)
18	(5A) Climatisation (certains modèles)

19	(5A) Rétroviseur à atténuation automatique
20	(10A) Module de commande multifonction 1 (chauffage des rétroviseurs latéraux)
21	(5A) Système antivirus ou capteur de pluie
22	(5A) Climatisation ou capteur de pression
23	(5A) Chauffage auxiliaire et accessoires
24	(7,5A) Éclairage intérieur
25	(15A / 25A) Sièges chauffants
26	(10A) Tachygraphe (si présent)
27	(15A) Feux de brouillard ou relais de puissance
28	(5A) Interrupteur de réglage du rétroviseur ; Chauffage des rétroviseurs extérieurs.
29	(25A) Chauffage auxiliaire
30	(5A) Chauffage auxiliaire
31	(25A) Trappe ; (5A) Chargeur de bord.
32	(20A) Lave-phares et son relais
33	(5A) Tachygraphe (si présent)
34	(15A) Connecteur d’alimentation auxiliaire 3 (arrière) ; (5A) Module de commande multifonction de direction.
35	(10A) Module de commande multifonction 1 (éclairage (éclairages) de recul, avec transmission automatique) ; (20A) Unité de commande d’alimentation à bord.
36	(5A) Unité de commande d’équipement de camping, équipement spécial du véhicule

Boîte à relais derrière les boîtes à fusibles principales

Type 1

Description

1	–
2	Relais 1 du dispositif de chauffage
3	Relais du moteur de ventilateur de climatisation, arrière
4	Relais des circuits auxiliaires d’allumage
5	– 06.03 : Relais d’avertissement rotatif (véhicule spécial)
6	Relais de désactivation des feux de freinage
7	Relais de pompe de lave-phares
8	Relais de pompe auxiliaire de climatisation/chauffage
F1	–
F2	(30A) Module de commande de porte (conducteur), module de commande de porte (passager)
F3	(40A) Lunette arrière chauffante

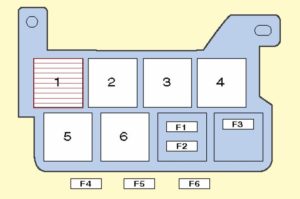

Type 2

Description

1	Relais du moteur de ventilateur de climatisation, arrière (certains modèles)
2	Unité de commande électronique de colonne de direction
3	Unité de commande électronique de colonne de direction
4	Relais de ventilateur de toit 1
5	Unité de commande de blocage de différentiel
6	06/03 : Relais de signal de hayon arrière
F1	(15A) Sirène (véhicule spécial)
F2	(10A) Sirène (véhicule spécial)
F3	(10A) Lampe d’avertissement rotative (véhicule spécial)
F4	(40A) Module de commande de porte arrière gauche (ECM)
F5	(40A) 01/04 : Module de commande de porte arrière droite
F6	(5A) 01/04 : Synthétiseur vocal (si disponible)

Boîte sous le siège conducteur

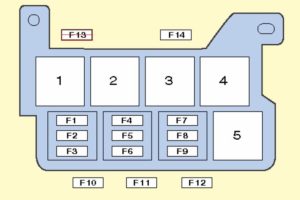

Type 1

Description

1	Relais – distributeur dans le système de charge (avec batterie auxiliaire)
2	–
3	Relais – distributeur dans le système de charge (avec batterie auxiliaire)
4	Équipement pour véhicules spéciaux
5	Équipement pour véhicules spéciaux
F1	(5A) Boîte à fusibles de commande d’équipement de camping
F2	(10A) Prise d’alimentation d’accessoires 1 (avant), réfrigérateur (RV)
F3	(5A) Pompe à eau propre (caravane)
F4	(10A) Éclairage intérieur, éclairage local (véhicule commercial)
F5	(30A) Module de commande de connecteur d’alimentation de carrosserie (véhicule commercial)
F6	(40A) Module de commande de levage de toit (véhicule commercial)
F7	(5A) Unité d’antenne
F8	(25A) Chauffage auxiliaire
F9	(30A) Moteur de ventilateur de climatisation de chauffage (régulation automatique de la température)
F10	–
F11	–
F12	–
F13	(40A) Module de commande de porte arrière droite
F14	(80A) Batterie auxiliaire

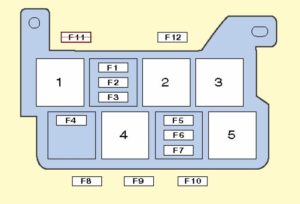

Type 2

Description

1	–
2	Distributeur de relais dans le système de charge (avec batterie auxiliaire)
3	Équipement pour véhicules spéciaux
4	Équipement pour véhicules spéciaux
5	Équipement pour véhicules spéciaux
F1	(15A) Prise d’alimentation d’accessoires (s)
F2	(15A) Prise d’alimentation d’accessoires (s)
F3	(15A) Prise d’alimentation d’accessoires (s)
F4	(15A) Réfrigérateur (RV), équipement pour véhicule spécial
F5	(5A) Unité d’antenne
F6	(25A) Chauffage auxiliaire
F7	(30A) Moteur de ventilateur de climatisation / chauffage (régulation automatique de la température)
F8	–
F9	–
F10	–
F11	(40A) Module de commande de porte arrière droite
F12	(80A) Batterie auxiliaire

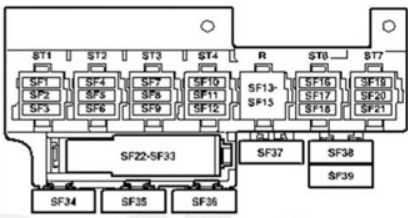

Type 3

Description

1. 5A – connecteur à 10 broches / connecteur à 6 broches
2. 3A – connecteur à 10 broches
3. 5/15A – connecteur à 10 broches ou enregistreur de données d’urgence
4. 15A – connecteur à 10 broches
5. 5A – connecteur à 10 broches
6. 25A – connecteur à 6 broches
7. 15/30 – prise 12V, convertisseur de tension
8. 20 / 25A – Unité de commande de chauffage (chauffage)
9. 25 / 30A – Ventilateur d’admission
10. 15 / 30A – Climatisation
11. 15A – Allume-cigare
12. 5A – connecteur à 10 broches / connecteur à 6 broches
13. Emplacement du relais
14. Emplacement du relais
15. Emplacement du relais
16. 30A – Chargeur de bord
17. 30A – Contrôleur hydraulique de toit
18. 10A – Éclairage de plafond
19. 10A – Compartiment réfrigéré
20. 5A – Pompe à eau
21. 5A – Panneau de commande d’équipement de camping
22. 15A – prise 12V
23. 15A – prise 12V
24. 10A – Ventilateur de toit ou prise 12V
25. 15A – Unité de commande de reconnaissance de remorque
26. 20A – Unité de commande de reconnaissance de remorque
27. 20A – Unité de commande de reconnaissance de remorque
28. 7,5A – Unité de commande de reconnaissance de remorque
29. Réserve
30. 5A – Unité de commande d’amplificateur vocal
31. Réserve
32. Réserve
33. 15A – Support lombaire du siège conducteur
34. 40A – Contrôleur de porte coulissante droite
35. 80A – Unité de commande de charge de la deuxième batterie
36. 40A – Contrôleur de porte coulissante gauche
37. 40A – Ventilateur d’admission
38. connecteur à 6 broches
39. Réserve

Fusibles Caravelle T6

Dans la sixième génération, la boîte à fusibles principale est située sous l’espace passagers.

À propos du Volkswagen Caravelle (Multivan) T5 et T6

Le Volkswagen Caravelle, également connu sous le nom de Multivan, est un modèle populaire parmi les véhicules polyvalents, offrant espace et confort pour les familles et les professionnels. Les modèles T5 et T6 sont réputés pour leur fiabilité et leur polyvalence. Ces véhicules sont équipés de diverses motorisations, y compris des moteurs diesel et essence, qui offrent une puissance et une efficacité suffisantes. L’intérieur est conçu en mettant l’accent sur le confort et la flexibilité, permettant une adaptation facile de l’espace aux besoins des passagers ou du chargement. Le Caravelle est un choix idéal pour ceux qui recherchent une combinaison de praticité et de confort pour les longs trajets.

Schéma de la boîte à fusibles Volkswagen Caravelle (Multivan) T5 et T6

Cette page présente le schéma de la boîte à fusibles pour les modèles Volkswagen Caravelle (Multivan) T5 et T6. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Nos schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques du véhicule. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement des composants électriques, il est donc important de connaître sa disposition et sa fonction.
