Volkswagen LT (1996-2006) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen LT (1996–2006), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen LT – schéma de répartition des fusibles
Année de fabrication : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) dans le Volkswagen LT est le fusible 8 (20A) dans la répartition des fusibles du tableau de bord.

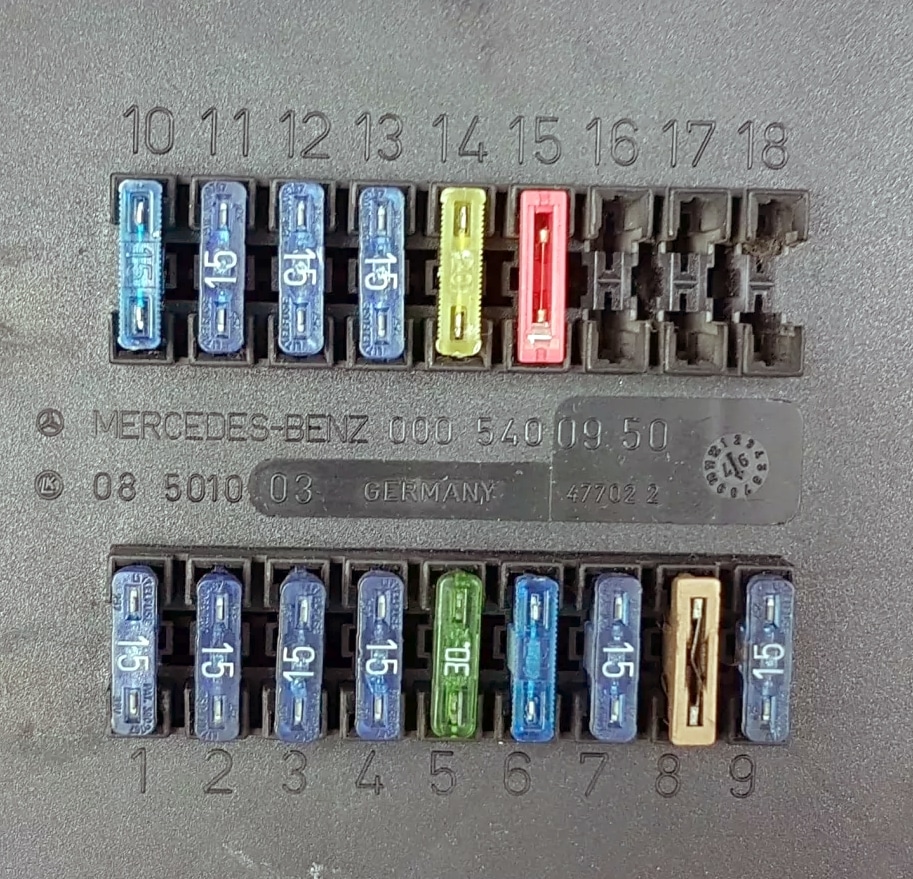

Répartition des fusibles du tableau de bord

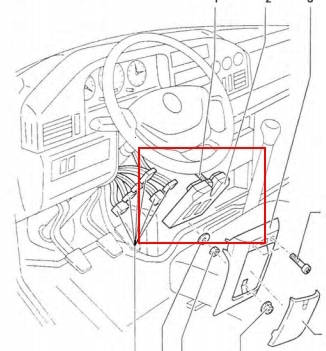

Il est situé sous la colonne de direction, derrière le couvercle de protection.
| N° | Description |
| 1 | Phare arrière droit et feu de position droit – 15 A. |
| 2 | Phares de route du projecteur droit – 15 A. |
| 3 | Phare de route du projecteur gauche, ampoule de signalisation – 15 A. |
| 4 | Phares de recul – 15 A. |
| 5 | Phares de feux stop – 15 A. |
| 6 | Moteur d’essuie-glace – 20 A. |
| 7 | Lunette arrière chauffante, signal – 15 A. |
| 8 | Phares, allume-cigare, autoradio – 20 A. |
| 9 | Horloge, feux de détresse, feux de stationnement – 20 A. |
| 10 | Éclairage du tableau de bord ;
Éclairage de la plaque d’immatriculation ; Feux de jour – 15 A. |
| 11 | Phare arrière gauche et feu de position gauche – 15 A. |
| 12 | Phare de croisement du projecteur droit – 15 A. |
| 13 | Phare de croisement gauche – 15 A. |
| 14 | Phare antibrouillard, phare antibrouillard arrière – 15 A. |
| 15 | Autoradio – 15 A, |
| 16 | Réserve |
| 17 | Réserve |
| 18 | Réserve |
Des relais individuels peuvent être situés sous cette boîte à fusibles.

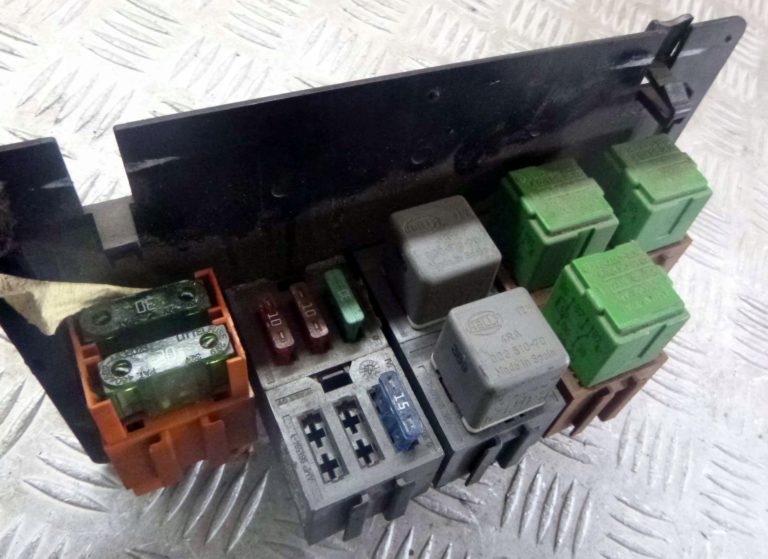

Boîte à fusibles sous le siège
D’autres relais et une boîte à fusibles sont situés sous le siège passager avant.
Les éléments suivants peuvent être présents :
- Ventilateur de chauffage – 30 A
- Chauffage de la lunette arrière – 30 A
- Chauffage autonome – 25 A
- Vitres électriques – 25 A
- Contrôleur ABS – 10 A
- Verrouillage centralisé – 15 A
- Rétroviseurs électriques – 10 A
- Pompe à carburant – 30 A
- Relais de batterie supplémentaire – 15 A
- Relais de clignotants de remorque – 10 A
- Blocage de différentiel – 15 A
- Accessoires 12 V – 20 A
- Climatisation – 10 A
- Sièges chauffants – 15 A
Dans le compartiment moteur, une unité supplémentaire peut être située dans la zone de la batterie, avec des éléments responsables du chauffage, des bougies de préchauffage, du chauffage des filtres, etc.
À propos du Volkswagen LT (1996-2006)
Le Volkswagen LT, produit de 1996 à 2006, est réputé pour sa robustesse et sa fiabilité. Ce modèle était disponible en différentes configurations, y compris des fourgonnettes et des minibus, ce qui le rendait idéal pour un usage commercial et personnel. Le Volkswagen LT offrait diverses options de moteurs, y compris des variantes diesel d’une cylindrée de 2,5 à 2,8 litres, qui fournissaient une puissance et une efficacité suffisantes. Grâce à sa cabine spacieuse et à ses options d’aménagement intérieur variables, ce modèle était populaire auprès des entrepreneurs et des familles qui avaient besoin d’un véhicule fiable et spacieux.
Schéma de la boîte à fusibles du Volkswagen LT
Cette page présente le schéma de la boîte à fusibles du Volkswagen LT, indispensable pour l’entretien et les réparations correctes du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
