Volkswagen Sharan (1996-2009) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen Sharan (1996–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen Sharan – schéma de la boîte à fusibles

Année de production : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Le fusible de l’allume-cigare (prise de courant) dans le Volkswagen Sharan est le fusible 7 ou 35 (selon la version) dans la boîte à fusibles de l’habitacle.

Emplacement

1	Unité de commande électronique de la climatisation
2	Unité de commande du moteur de ventilateur de chauffage, avant (avec régulation automatique de la température)
3	Unité de commande du moteur de ventilateur de chauffage arrière (avec régulation automatique de la température)
4	Amplificateur de signal d’antenne – derrière le panneau de toit
5	Centralina antifurto Centralina de verrouillage centralisé – sous le siège conducteur (^ 08/97)
6	Centralina antifurto – dans l’unité multifonction (09/97 ^)
7	Système de signalisation antivol – résonateur du système d’admission (^ 04/00)
8	Système de signalisation antivol – résonateur du système d’admission (05/00 ^)
9	Antenne audio – vitre arrière droite
10	Batterie auxiliaire – sous le siège passager, si présente
11	Relais de batterie auxiliaire (11/98 ^) – sous le siège avant droit
12	Unité de commande de chauffage auxiliaire
13	Batterie
14	Centralina de verrouillage centralisé – dans l’unité du système antivol – sous le siège conducteur (^ 08/97)
15	Centralina de verrouillage centralisé – dans l’unité multifonction (09/97 ^)
16	Unité de commande (alarme) — boîte à fusibles/relais 2 sur le tableau de bord
17	Unité de commande du régulateur de vitesse (tempomat)
18	Connecteur de diagnostic (DLC) – ^ 04/00 – sous l’allume-cigare avant
19	Connecteur de diagnostic (DLC) – 05/00 ^
20	Unité de commande de lève-vitre électrique avant gauche – porte
21	Unité de commande de lève-vitre électrique arrière gauche – porte
22	Contrôleur de lève-vitre avant droit – porte
23	Contrôleur de vitre arrière droite – porte
24	Unité de commande du moteur de ventilateur de refroidissement
25	Unité de commande électronique 4WD – sur le joint
26	Boîte à fusibles / relais, ensemble d’indicateurs 1 – dans l’unité multifonction (09/97 ^)
27	Panneau de boîte à fusibles / relais 2

28	Panneau de boîte à fusibles / relais 3
29	Boîte à fusibles / relais, compartiment moteur 1
30	Boîte à fusibles / relais, compartiment moteur 2
31	Résistance du moteur de ventilateur de chauffage, avant (réglage manuel de la température)
32	Résistance du moteur de ventilateur de chauffage, arrière (réglage manuel de la température)
33	Signaux acoustiques – derrière le pare-chocs
34	Unité de commande de l’antidémarrage – derrière le tableau de bord
35	Antenne annulaire de l’antidémarrage – près de l’allumage
36	Relais de clignotants – dans l’unité de commande multifonction
37	Unité de commande multifonction – dans la boîte à fusibles / relais 1 sur le tableau de bord – fonctions : dégivrage du pare-brise / dégivrage de la lunette arrière, essuie-glaces avant / essuie-glace arrière, clignotants, feux de détresse, éclairage intérieur, vitres électriques, verrouillage centralisé, verrouillage centralisé à distance, système antivol
38	Antenne pour système de navigation, téléphone
39	Contrôleur d’aide au stationnement – sous le siège conducteur
40	Signalisation du système de stationnement, avant – sous le siège conducteur
41	Signalisation du système de stationnement, arrière – sous le couvercle du feu arrière
42	Fusible auxiliaire (30A / 40A), batterie auxiliaire – sous le siège avant droit
43	Fusible auxiliaire (30A), chauffage auxiliaire (09.01 ^) – sous le siège avant droit
44	Fusible auxiliaire (15A), prise de courant accessoire 1 ^ 1/98 – 05/00) – sous le siège avant droit
45	Fusible auxiliaire (15A), prise de courant supplémentaire 2 ^ 1/98 – 05/00) – sous le siège avant droit
46	Contrôleur de chauffage de siège, côté conducteur – sous le siège conducteur
47	Contrôleur de chauffage de siège, côté passager – sous le siège passager
48	Capteur de collision latérale, côté conducteur – sous le siège conducteur
49	Capteur de collision latérale, côté passager – sous le siège passager
50	Unité de commande électronique SRS
51	Capteur de hauteur de carrosserie, avant – contrôle de l’angle des phares sur le stabilisateur
52	Capteur de hauteur de carrosserie, arrière – réglage de l’angle des phares – demi-arbre arrière droit
53	Unité de commande électronique de la transmission – compartiment moteur, gauche
54	Capteur de vitesse du véhicule – au point de contrôle

Habitacle

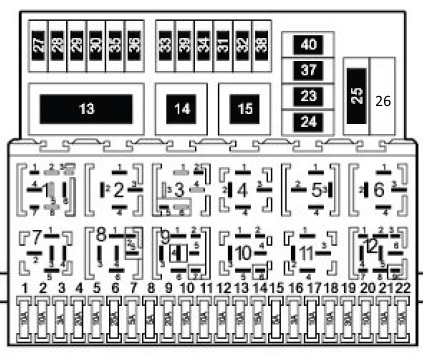

Les principales boîtes à fusibles et relais sont situées sur le côté gauche du tableau de bord, derrière un couvercle de protection. Derrière celui-ci se trouve une autre boîte à relais.

Boîte à fusibles – description des fusibles vw sharan

1	–
2	(72) Relais d’essuie-glace arrière
3	(30/109) Relais de gestion moteur – ADY / AKT / 1Z / AHU / AFN
4	(18) Relais de circuits d’alimentation auxiliaire
5	–
6	(21/22) Relais d’alarme
7	(95) Relais de pompe de lave-phares
8	(19/99) Relais d’intermittence des essuie-glaces avant
9	(36) Signal sonore des phares
10	(53) Relais de feux de brouillard
11	(53) Relais de klaxon
12	(167) Relais de pompe à carburant – AAA / ADY / AKT
13	(128) Relais d’activation des feux de route
14	(169) Relais de lunette arrière chauffante
15	(53/204) Relais de moteur d’essuie-glace avant
F1	(10A) Phare gauche – feu de croisement, angle du phare gauche
F2	(10A) Phare droit – feu de croisement, réglage des phares droits
F3	(3A) Feux de plaque d’immatriculation
F4	(20A) Essuie-glace ; Lave-glace arrière ; Système de feux de jour ; Moteur de ventilateur de climatisation/chauffage – arrière.
F5	(10A) Essuie-glace avant ; Chauffage des buses de lave-glace avant.
F6	(25A) Système de climatisation ; Moteur de ventilateur de climatisation/chauffage.
F7	(5A) Feu latéral/arrière droit ; Éclairage du compartiment moteur.
F8	(5A) Feux gauches
F9	(20A) Lunette arrière chauffante ; Relais de dégivrage.
F10	(15A) Feux de brouillard arrière
F11	(10A) Phare gauche
F12	(10A) Phare droit

F13	(10A) Klaxon
F14	(15A) Feu(x) de recul ; Régulateur de vitesse ; Relais de pare-brise chauffant ; Verrouillage centralisé ; Vitres électriques ; Rétroviseurs électriques ; Chauffage des sièges, climatisation ; Chauffage stationnaire ; Système 4WD ; Transmission automatique ; Éclairage du sélecteur de transmission automatique.
F15	(5A / 10A) Système de gestion moteur ; Antidémarrage ; Éclairage du sélecteur de vitesse ; Chauffage de la valve de reniflard du bloc ; Valve du système de recirculation des gaz d’échappement (EGR) ; Valve de batterie de vapeur de carburant.
F 16	(3A) Horloge ; Éclairage intérieur – avant ; Éclairage de la boîte à gants ; Relais de dégivrage de la lunette arrière ; Tableau de bord.
F17	(10A) Clignotants
F18	(10A) Pompe à carburant sonde lambda chauffée – AAA / ADY / AKT
F19	(30A) Module de commande du moteur de ventilateur de refroidissement ; Moteur de ventilateur de refroidissement.
F20	(10A) Interrupteur de feux de freinage (capteur de position de la pédale de frein)
F21	(10A) Tableau de bord ; Horloge ; Système audio ; Changeur de CD ; Amplificateur audio ; Éclairage intérieur ; Toit ouvrant.
F22	(10A) Climatisation ; Connecteur de diagnostic (DLC).
F23	(7,5 A) Module de commande du moteur de ventilateur de refroidissement ; Moteur de pompe de liquide de refroidissement ; Embrayage magnétique du compresseur de climatisation.
F24	(30A) Essuie-glace avant
F25	(60A) Bougies de préchauffage
F26	Réserve
F27	(50A) Pare-brise chauffant
F28	(30A) Module de commande ABS
F29	(30A) Module de commande ABS
F30	(10A) Verrouillage centralisé
F31	(10A) Verrouillage centralisé ; Klaxon antivol.
F32	(10A) Verrouillage centralisé ; Feux de détresse – système antivol.
F33	(25A / 30A) Chauffage auxiliaire
F34	(25A) Moteur de ventilateur de climatisation/chauffage – arrière
F35	(20A) Allume-cigare ; Connecteur électrique pour remorque ; Connecteurs d’alimentation de la carrosserie.
F36	(10A) Téléphone
F37	(30A) Vitres électriques
F38	(20A) Réserve
F39	(25A) Module Climatronic avant
F40	(5A) Vitesse des relais 1 et 2 du moteur de ventilateur de refroidissement

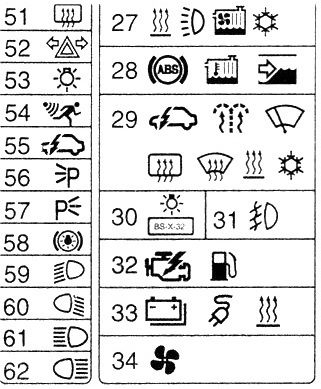

Type 2

La liste des fusibles se trouve sur l’étiquette située à l’arrière du couvercle de protection.

Fonction

1	(20A) Sièges chauffants
2	(10A) Vitres électriques ; Rétroviseurs électriques.
3	(5) Régulateur de vitesse ; Toit ouvrant ; Éclairage de la boîte à gants ; Horloge ; Système de navigation ; Système de climatisation ; Chauffage stationnaire ; Unité multifonction/tableau de bord.
4	(10A) Gestion moteur ; Antidémarrage ; Chauffage du bouchon de reniflard du bloc – AAA / AMY / ANU.
5	(15A) Feu(x) de recul ; Transmission automatique (AT) ; Système AWD.
6	(10A / 25A) Signal sonore
7	(20A) Allume-cigare
8	(30A) Essuie-glace et lave-glace avant
9	(30A) Système anti-blocage (ABS)
10	(30A) Système anti-blocage (ABS)
11	(20A) Lave-phares
12	(15A) Toit ouvrant ; Horloge ; Module multifonction : Verrouillage centralisé, Essuie-glace et lave-glace arrière.
13	(3A) Gestion moteur – essence
14	(10A/20A/25A/30A) gestion moteur ;
15	(30A) Moteur de ventilateur de refroidissement – AAA / AFN / AHU
16	(15A / 30A) Moteur de ventilateur de refroidissement (06/00 ^)
17	(10A) Transmission automatique
18	(5A/10A) Moteur de ventilateur de refroidissement
19	(5A) Verrouillage centralisé ; Téléphone ; Climatisation ; Tableau de bord ; Système audio ; Système de stationnement (11/98-05/00) ; Connecteur de diagnostic (DLC).
20	(10A) Feux de freinage
21	(25A/30A) climatisation
22	(25A/30A) climatisation
23	(10A) Système audio ; Changeur de CD du système audio ; Système de navigation.

24	(25A) Chauffage auxiliaire
25	(3A) Module multifonction ; Téléphone ; Système audio.
26	(30A) Relais de verrouillage de démarrage/relais de feux de recul
27	(25A) Système de climatisation ; Moteur de ventilateur de refroidissement.
28	(10A) Système anti-blocage (ABS) ; Moteur de ventilateur de liquide de refroidissement ; Essuie-glace et lave-glace avant.
29	(5A) Module multifonction ; Chauffage des buses de lave-glace avant ; Essuie-glace avant (-^10/98) ; Pare-brise chauffant ; Lunette arrière chauffante ; Chauffage auxiliaire ; Ventilation de chauffage (-10/98) ; Climatisation.
30	(3A) Feux de plaque d’immatriculation
31	(15A) Feux de brouillard
32	(3A/10A) Gestion moteur-ADY / AAAAJ H / AKT / ANU
33	(25A) Connecteur électrique pour remorque ; Connecteur d’alimentation de la carrosserie (12v) ; Batterie auxiliaire.
34	(25A) Système de chauffage et de ventilation
51	(20A) Lunette arrière chauffante
52	(20A) Clignotants
53	(10A) Éclairage intérieur
54	(10A) Système antivol
55	(5A) Feux d’ouverture de porte ; Tableau de bord ; Système antivol ; Verrouillage centralisé ; Vitres électriques.
56	(5A) Clignotant latéral droit ; Feux de position latéraux arrière droits.
57	(5A) Feux arrière gauches
58	(10A) Contrôle de l’angle des phares
59	(10A/15A) Phare gauche – feu de route
60	(10A/15A) Phare droit – feu de route
61	(10A) Phare gauche – feu de croisement
62	(10A) Phare droit – feu de croisement

Boîtes à relais

Type 1

Boîte à fusibles

Schéma

Fonctions des éléments

• 1 Diagnostic du distributeur
• 2 bornes de dérivation 15a
• 3 bornes de dérivation 58b
• Distributeur de signal 4 vitesses
• 5 Borne de dérivation 54
• 6 Distributeur final désactivé par les portes
• 18 – Relais de commutation des haut-parleurs radio – téléphone
• 19 – Relais de feux de jour (200)
• réserve
• 31 – Relais de vitres de ventilation arrière (149)
• 22 – Relais de chauffage de pare-brise (170)
• 23 – Non utilisé
• 24 – Relais pour lève-vitres électriques (53)
• 25 – Relais de ventilateur d’admission de chauffage arrière (94)
• 26 – Relais d’avertissement de ceinture de sécurité non bouclée

Type 2

Boîte à fusibles

Fonction

1	(361) Unité de commande de pliage des rétroviseurs
2	(361) Unité de commande de pliage des rétroviseurs
3	Relais de commutation haut-parleur audio / téléphone
4	(94) Relais de moteur de ventilateur de chauffage – sans climatisation
5	(53/131/181) Relais de déconnexion du moteur de ventilateur de refroidissement (après arrêt du moteur)
6	(175) Relais de verrouillage de démarrage / relais de feux de recul
7	(106) Relais de chauffage auxiliaire (^ 04/98)
8	(95) Relais de pompe de lave-phares
9	(200) Relais de feux de jour – si présent
10	(53/404) Relais de klaxon
11	(94) Relais d’embrayage électromagnétique du compresseur de climatisation – AFN / AHU
12	(168) Relais d’embrayage électromagnétique du compresseur de climatisation
13	(153) Diode
14	(185) Relais d’antidémarrage
15	(114) Relais de moteur de ventilateur de chauffage – chauffage auxiliaire (^ 04/98)
16	(149) Relais de vitres arrière électriques
17	(53/404) Relais de chauffage auxiliaire
18	(94) Relais de pompe de liquide de refroidissement
19	(109) Relais de gestion moteur

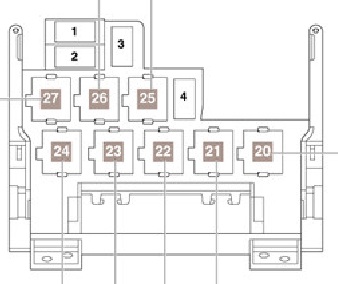

Boîte à fusibles supplémentaire

Description

1. 50A – Pare-brise chauffant avant
2. 50A – Pompe à air supplémentaire, 25A – Chauffage auxiliaire
3. 25A – Chauffage auxiliaire
4. 30A – Fusible séparé pour les vitres – lève-vitres

20	(404) Relais de fonctionnement du chauffage auxiliaire
21	(53) Relais de moteur d’essuie-glace avant ; Relais de ventilateur de radiateur (361).
22	(53) Relais de pompe d’air d’échappement ; Relais de rétroviseurs extérieurs chauffants (404).
23	(100) Relais de lunette arrière chauffante
24	(167) Relais de pompe à carburant et de ventilateur (53)
25	(53) Relais de chauffage du liquide de refroidissement
26	(100) Relais de circuits d’activation auxiliaires
27	(114) Relais de déconnexion de l’embrayage magnétique du compresseur de climatisation

Compartiment moteur

La boîte à fusibles d’alimentation principale est située à côté de la batterie et est recouverte d’un couvercle.

Boîte principale

Description

1. 60A – Bougies de préchauffage
2. 40A – Ventilateur de radiateur
3. 40/60A – Rotor de radiateur
4. 110A – Intérieur de l’habitacle
5. 150A – Alternateur
6. 3A – Unité multifonction
7. 30A – ABS
8. 30A – ABS (pompe)

Sur certains modèles, une unité supplémentaire est installée

Boîte supplémentaire

Description

• 50 – Relais de déconnexion de la climatisation (114)
• 51 – Relais de désactivation de la climatisation (147)
• 52 – Réserve
• 53 – Réserve
• 54 – Relais de chauffage haute puissance (103)
• 55 – Relais de feux de démarrage et de feux de recul (158)
• 56 – Relais de pompe à air (53)
• 57 – Relais de pompe à air secondaire
• 58 – Fusible de ventilateur de radiateur, bougies de préchauffage des éléments chauffants pour le liquide de refroidissement
• 59 – Relais de chauffage basse puissance (103)

À propos du Volkswagen Sharan (1996-2009)

Le Volkswagen Sharan est une voiture familiale populaire qui a été produite entre 1996 et 2009. Ce modèle se caractérise par un intérieur spacieux offrant des sièges confortables pour sept passagers. Le Sharan était disponible avec différentes motorisations, y compris des moteurs essence et diesel, permettant aux clients de choisir selon leurs préférences et leurs besoins. La voiture était réputée pour sa fiabilité et sa praticité, ce qui en faisait un choix idéal pour les familles et les longs trajets.

Schéma de la boîte à fusibles du Volkswagen Sharan

Cette page présente le schéma de la boîte à fusibles du Volkswagen Sharan, essentiel pour identifier et résoudre les problèmes du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent l’espace sous le tableau de bord et le compartiment moteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa structure et sa fonction.
