Toyota RAV4 XA40 et CA40 (2013-2019) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota RAV4 XA40 et CA40 (2013–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Toyota RAV4 XA40 et CA40 (2013-2019) – schéma de la boîte à fusibles

Année de fabrication : 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Le fusible de l’allume-cigare (prise de courant) dans la Toyota RAV4 XA40 et CA40 est le fusible 8 dans la boîte à fusibles sous le tableau de bord.

Les fusibles de l’allume-cigare (prises de courant) dans la Toyota RAV4 sont les fusibles 9 et 18 dans la boîte à fusibles du tableau de bord.

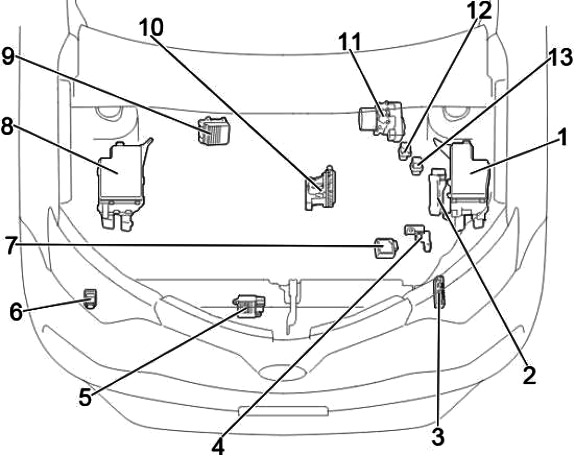

Compartiment moteur

Emplacement

Emplacement des fusibles 9 et 18 de l'allume-cigare dans une Toyota RAV4.

Description

  1. Boîte à fusibles et relais
  2. Unité de commande moteur
  3. Unité de commande des bougies d’allumage
  4. Unité de commande du générateur
  5. À partir d’octobre 2015 : Unité de commande du ventilateur
  6. Relais d’essuie-phares
  7. Unité de commande de transmission
  8. Boîte à fusibles de relais
  9. Unité de commande des injecteurs
  10. Régulateur sans étage pour la soupape de levée
  11. Actionneur de frein
  12. Relais de bougie d’allumage
  13. À partir d’octobre 2015 : Relais de chauffage de carburant

Boîte à fusibles et relais

Située sur le côté gauche du compartiment moteur.

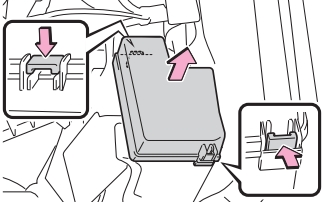

Boîte à fusibles et relais du compartiment moteur, côté gauche.

Type A

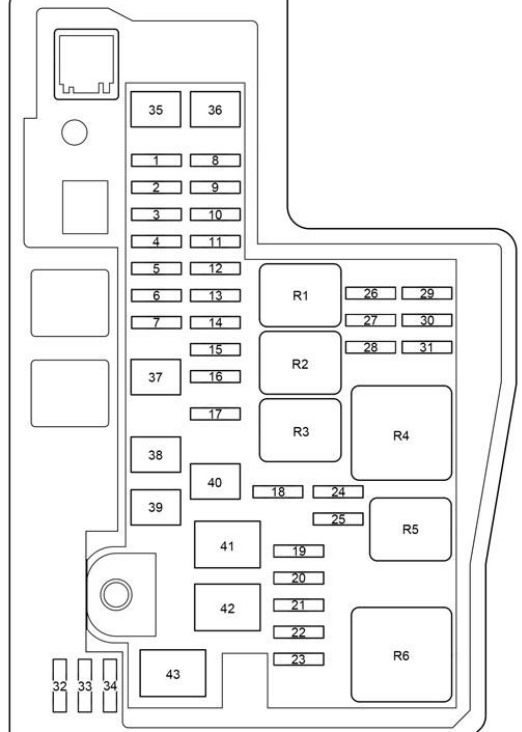

Schéma de la boîte à fusibles et relais de type A, côté moteur.

Description

1 20A – 2AR-FE : Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

25A – 3ZR-FE, 3ZR-FAE : Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

30A – Diesel : Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Unité de commande de transmission ;

Fusible : « EFI NO.3 ».

2 30A – Prise de remorque
3 10A – Verrouillage de direction
4 10A – Climatisation ;

Instrument de mesure ;

Système d’accès et de démarrage intelligent ;

Module de toit.

5 10A – Instrument de mesure
6 20A – 2AR-FE : Capteur de débit d’air ;

Pompe à carburant ;

Sonde lambda arrière.

Diesel : fusibles : « EFI NO.1 », « EFI NO.2 »
15A – 3ZR-FE, 3ZR-FAE : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

7.5A – À partir d’octobre 2015 : 2WW : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

7 20A – Avant octobre 2015 : Système de démarrage
30A – À partir d’octobre 2015 : Hayon ;

Instrument de mesure ;

Double verrouillage ;

Système d’accès et de démarrage intelligent ;

Feux de brouillard ;

Essuie-glaces et lave-glaces ;

Phares ;

Antidémarrage ;

Éclairage intérieur ;

Vitres électriques ;

Feu de brouillard arrière ;

Indicateur de ceinture de sécurité ;

Airbag ;

Système de démarrage ;

Verrouillage de direction ;

Système antivol ;

Système de surveillance de la pression des pneus ;

Système de contrôle sans fil.

8 30A – Système de démarrage
30A – Système de démarrage
9 30A – Système audio
30A – À partir d’octobre 2015 : Système audio
10 10A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

30A – À partir d’octobre 2015 : 2WW : Pompe à carburant
11 10A – avant octobre 2015 : système antivol
30A – À partir d’octobre 2015 (sans système télématique) : Système Start-Stop
7,5A – À partir d’octobre 2015 : Système télématique
12 15A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Fusibles : « METER », « IGN », « A/B ».

13 7,5A – Système de démarrage ;

Fusible : « IG2 ».

14 7,5A – Capteur de courant ;

Générateur.

15 10A – Avertisseur sonore, klaxon
16 25A – Diesel : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

20A – À partir d’octobre 2015 : 3ZR-FAE : Système de démarrage
10A – À partir d’octobre 2015 : Système antivol
17 30A – Fusibles : « DOME », « ECU-B NR 1 », « RADIO »
18 5A – Interrupteur d’essuie-glace ;

Capteur de courant ;

Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

19 10A – 3ZR-FE : Capteur de débit d’air ;

VSV ;

ACIS VSV ;

Sonde à oxygène arrière ;

Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

10A – 3ZR-FAE : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

10A – 2AR-FE : Capteur de débit d’air ;

VSV ;

ACIS VSV.

10A – 1AD-FTV : Capteur de débit d’air ;

Valve d’huile ;

EDU ;

ADD FUEL VLV ;

EGR ;

Système start-stop ;

Bougies d’allumage.

10A – 2AD-FTV, 2AD-FHV : EDU ;

ADD FUEL VLV ;

EGR ;

Capteur de débit d’air ;

VNT E-VRV.

7,5A – À partir d’octobre 2015 : 2WW :

Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

20 10A – 3ZR-FAE : Capteur de débit d’air ;

VSV ;

ACIS VSV ;

Sonde à oxygène arrière ;

Système start-stop.

10A – 2AR-FE : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

10A – 3ZR-FE, 2AD-FTV, 2AD-FHV : Capteur de débit d’air
15A – À partir d’octobre 2015 : 2WW : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

21 10A – Feu de croisement gauche ;

Indicateur de feux de croisement.

22 10A – Feu de croisement droit
23 7,5A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Unité de commande de transmission.

20A – À partir d’octobre 2015 : 2WW : Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

24
25
26 20A – Radio et système audio
27 10A – Unité de commande électrique de la carrosserie ;

Système de commande sans fil ;

Capteur de position de direction ;

Verrouillage centralisé ;

Horloge ;

Portes électriques ;

Système de surveillance de la pression des pneus.

28 10A – Éclairage intérieur ;

Éclairage du coffre ;

Éclairage personnel.

29 10A H-LP LH-LO – Jusqu’à octobre 2015 :

Ampoules halogènes :

Feux de croisement ;

Réglage du flux lumineux des phares ;

À partir d’octobre 2015 :

Feux de croisement gauche ;

Réglage du flux lumineux des phares.

15A H-LP LH-LO – avant octobre 2015 : HID :

Feux de croisement gauche ;

Contrôle du flux lumineux des phares.

30 10A H-LP RH-LO – Jusqu’à octobre 2015 :

Ampoules halogènes :

Feu de croisement droit ;

À partir d’octobre 2015 :

Feu de croisement droit.

15A H-LP RH-LO – avant octobre 2015 :

HID :

Feux de croisement droit.

31
32
33
34
35 50A FUEL HTR – À partir d’octobre 2015 : 2WW :

Chauffage du carburant.

36 40A BBC – Système Start-Stop
37 30A VLVMATIC –

Système VALVEMATIC

50A – À partir d’octobre 2015 : 2WW :

ABS ;

Régulateur de vitesse ;

Assistant de descente ;

Assistant de démarrage en côte ;

Système Start/Stop ;

Système de vision panoramique ;

Régulateur de vitesse dynamique par radar ;

TRC ;

VSC.

38 30A – VSC, ABS
39 50A – VSC, ABS
40 50A – Fusibles : « H-LP RH-LO », « H-LP LH-LO », « H-LP RH-HI », « H-LP LH-HI »
41 80A – Bougies d’allumage
42 80A – Direction assistée électrique
43 120A ALT – Avant octobre 2015 :

Essence :

Fusibles : « STOP », « S / ROOF », « AM1 », « OBD », « D / L NO.2 », « FOG RR », « D / L BACK », « P/WYLOT NR 1 », « DRZWI D », « DRZWI P/P », « DRZWI P/L », « WIP RR », « WSH », « WSKAŹNIK », « WIP PRZ », « SFT LOCK- ACC «  », P /OUTLET NR 2 «  », ACC «  », PANEL «  », OGON «  », D / L NO.2 «  », EPS-IG «  », ECU-IG NR 1 «  », ECU -IG NO.2 «  », HTR-IG «  », S-HTR LH «  », S-HTR RH «  », IGN «  », A / B «  », MIERNIK «  », ECU-IG NO.3 «

140A ALT –

Avant octobre 2015 :

Diesel, (3ZR-FAE à partir d’avril 2015) :

À partir d’octobre 2015 : Excluant 2WW :

Fusibles : « ABS NO.1 », « ABS NO.2 », « RDI FAN », « FAN NO. 1 «  », S/HTR R/L «  », DEICER «  », FOG FR «  », S/HTR R/R «  », CDS FAN «  », FAN NO.2 «  », HTR «  », STV HTR  » , « HOLOWNICZY-ALT », « HWD NR 1 », « HWD NR 2 », « H-LP CLN », « DRL », « PTC HTR NR 1 », « PTC HTR NR 2 », « PTC HTR NR 3″, DEF », FILTR HAŁASU », STOP », S/DACH, AM1, OBD, D/L, NR 2, MGŁA, RR, D/ L TYŁ «  », P / WYLOT NR 1 «  », DRZWI D «  », DRZWI P / P «  », DRZWI P / L «  », WIP RR «  », WSH «  », WSKAŹNIK «  », WIP FR « , « SFT LOCK-ACC », « P/OUTLET NR 2 », « ACC », « PANEL », « TAIL », « D/L NO.2 », « EPS-IG », « ECU-IG NO.1 «  », ECU-IG NO.2 «  », HTR-IG «  », S-HTR LH «  », S-HTR RH «  », IGN «  », « A / B » « MIERNIK «  », ECU-IG NO 0,3″

Relais
R1 Unité de commande moteur
R2 Allumage
R3 Diesel :

Unité de commande moteur ;

Essence :

Pompe à carburant ;

2WW : p

Pompe à carburant.

R4 Avant octobre 2015 :

Phares ;

À partir d’octobre 2015 :

Gradateur.

R5 Unité de commande moteur
R6 Avant octobre 2015 :

Gradateur

À partir d’octobre 2015 : Excluant 2AR-FE :

Phares ;

2AR-FE :

Phares – Feux de jour.

Leggere  Toyota Ipsum (2001-2009) – Boîte à fusibles et relais

Type B

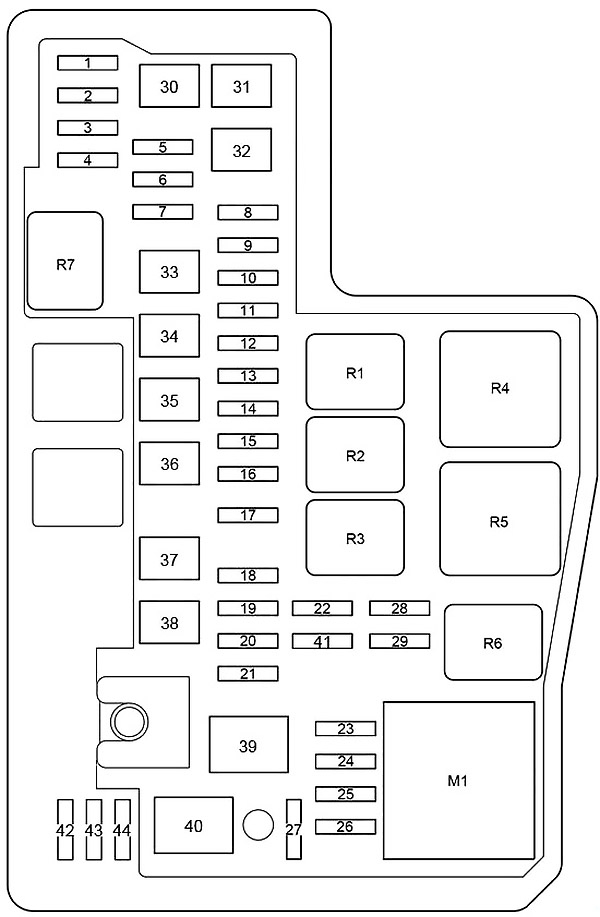

Schéma

Schéma détaillé de la boîte à fusibles et relais de type B.

Description

1 20A – Système audio
2 10A – ECM de carrosserie ;

Système de contrôle sans fil ;

Capteur de position de direction ;

Horloge ;

Portes électriques ;

Système de surveillance de la pression des pneus ;

Mémoire de position du conducteur.

3 10A – Éclairage intérieur ;

Éclairage personnel ;

Éclairage du coffre ;

Éclairage individuel des rétroviseurs.

4
5 20 – Zone de repos chauffante pour essuie-glace
6
7 7,5A – Feux de brouillard ;

Indicateur de feux de brouillard.

8 30A – Système audio
9 30A – Système de démarrage
10 20A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Fusibles : « EFI NO.1 », « EFI NO.2 ».

11
12 15A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Fusibles : « METER », « IGN », « A/B ».

13 10A – Instrument de mesure
14 7,5A – Système de démarrage ;

Fusible : « IG2 ».

15 10A – Climatisation ;

Instrument de mesure ;

Système de classification des passagers avant ;

Système d’accès et de démarrage intelligent.

16 10A – Verrouillage de direction
17 30A – Fusibles : « DOME », « ECU-B NR 1 », « RADIO »
18 10A – Avertisseur sonore
19 10A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

20 20A – Capteur de débit d’air ;

Pompe à carburant ;

Sonde lambda arrière.

21 7,5A – Capteur de courant
22 10A – Rétroviseurs chauffants ;

Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

23 10A – Capteur de débit d’air ;

VSV ;

ACIS VSV.

24 10A – Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

25 10A – Feu de croisement gauche ;

Indicateur de feux de croisement.

26 10A – Feu de croisement droit
Leggere  Toyota Celica V (1989-1993) – batterie
27
28 10A – Feu de croisement gauche
29 10A – Feu de croisement droit
30 30A – Ventilateur de refroidissement
31 50A – Climatisation
32 50A – Feux de jour ;

Fusibles : « H-LP RH-LO », « H-LP LH-LO », « H-LP RH-HI », « H-LP LH-HI ».

33 30A – Chauffage auxiliaire
34 Chauffage auxiliaire
35 30A – Chauffage de la lunette arrière ;

Fusible : « MIR HTR ».

36 30A – VSC
37 30A – Ventilateur de refroidissement
38 50A – VSC
39 80A EPS – Direction assistée électrique
40 120A ALT – Fusibles : « ABS NR 1 », « ABS NR 2 », « PTC HTR NR 1 », « PTC HTR NR 2 », « DEICER », « HTR », « RDI FAN », « CDS FAN «  », FOG FR «  », « DEF »
41 5A – Interrupteur d’essuie-glace ;

Capteur de pluie.

42 10A – Fusible de rechange
43 20A – Fusible de rechange
44 30A – Fusible de rechange
M1 Module de feux de jour
Relais
R1 Unité de commande moteur
R2 Allumage
R3 Pompe à carburant
R4 Moteur de démarrage
R5 Phares
R6 Unité de commande moteur
R7 Lunette arrière chauffante

Boîte à fusibles

Dans le schéma, elle est désignée par le numéro 8. Elle est située sur le côté droit du compartiment moteur.

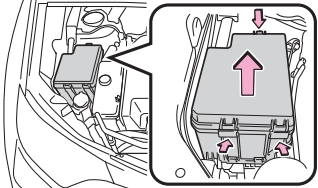

Boîte à fusibles numéro 8, située sur le côté droit du compartiment moteur.

Type A

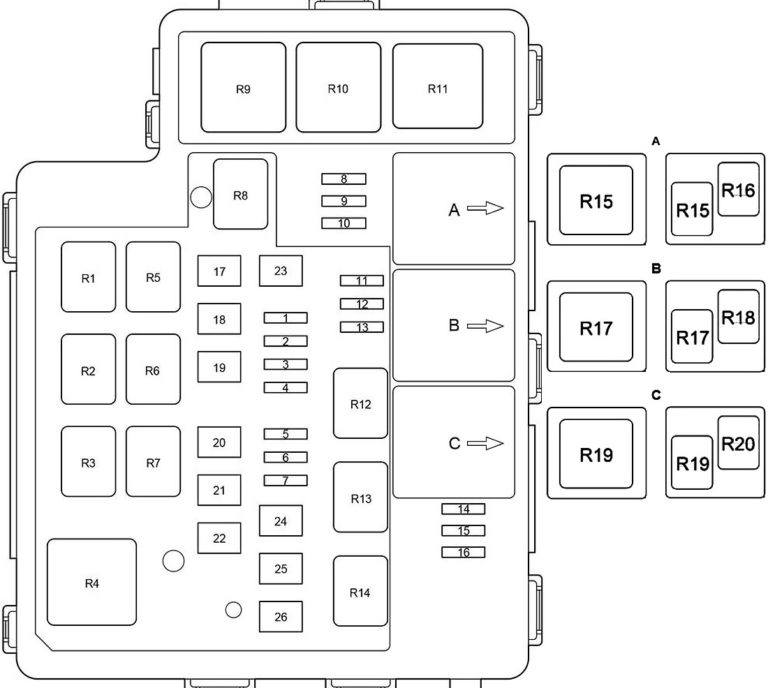

Schéma

Schéma de la boîte à fusibles de type A dans le compartiment moteur.

Description

1 5A – Feux de jour
2 30A – Prise de remorque
3 7,5A – Feux de brouillard ;

Clignotant de feu de brouillard.

4 10A – Filtration du bruit
5 25A – Chauffage auxiliaire
6 10A – À partir d’octobre 2015 :

Siège arrière chauffant

7 20A – Zone de repos chauffante pour essuie-glace
10A – À partir d’octobre 2015 :

Siège arrière chauffant

8 À partir d’octobre 2015 : Diesel :

Ventilateur de refroidissement

9
10 5A – À partir d’octobre 2015 : Diesel :

Ventilateur de refroidissement

11
12
13 10A – Rétroviseurs chauffants ;

Système d’injection multipoint ;

Système d’injection multipoint séquentiel.

14
15
16
17 50A – 600W, 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
18 50A – 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
19 50A – 840W : Chauffage auxiliaire
30A – 330W : Chauffage auxiliaire
20 30A – Ventilateur de refroidissement
40A – À partir d’octobre 2015 : 2WW : Ventilateur de refroidissement
50A – à partir d’octobre 2015 : remorque + Diesel : Ventilateur de refroidissement
21 30A – Ventilateur de refroidissement
40A – À partir d’octobre 2015 : 2WW : Ventilateur de refroidissement
50A – à partir d’octobre 2015 : remorque + Diesel : Ventilateur de refroidissement
22 50A – Climatisation
23 30A – Chauffage de la lunette arrière ;

Fusible : « MIR HTR ».

24 50A – Lunette avant chauffante
25 30A – Dispositifs de nettoyage des phares
26 50A – Lunette avant chauffante
Relais
R1 Ventilateur de refroidissement
R2 Feu de brouillard avant
R3 Signal sonore
R4 Chauffage
R5 Feux de jour
R6 Ventilateur de refroidissement
R7 Ventilateur de refroidissement
R8 Lunette arrière chauffante
R9 Chauffage auxiliaire
R10 Chauffage auxiliaire
Lunette avant chauffante
R11 Chauffage auxiliaire
Lunette avant chauffante
R12 Feux de freinage
R13 Moteur de démarrage
R14 Zone de repos chauffante pour essuie-glace
Volant chauffant
Zone de repos chauffante pour essuie-glaces ;

Volant chauffant.

A
R15 À partir d’octobre 2015 : Remorque + Diesel :

Ventilateur de refroidissement,

Siège arrière chauffant

R16 À partir d’octobre 2015 : Siège arrière chauffant
b
R17 À partir d’octobre 2015 : remorque + Diesel :

Ventilateur de refroidissement ;

Buses de lave-glace chauffantes.

R18 Moteur de démarrage
C
R19 330W : Chauffage auxiliaire
600W : Chauffage auxiliaire
R20 Chauffage auxiliaire

Type B

Schéma

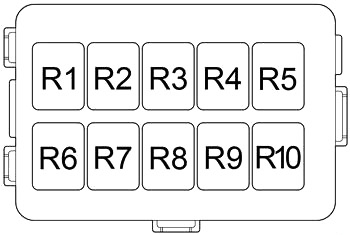

Schéma de la boîte à fusibles de type B, avec ses composants.

Désignation

R1 Phares antibrouillard avant
R2 Embrayage du compresseur de climatisation
R3 Chauffage PTC
R4
R5 Klaxon
R6 Ventilateur de refroidissement électrique
R7 Chauffage PTC
R8 Ventilateur de refroidissement électrique
R9 Moteur de démarrage
R10 Ventilateur de refroidissement électrique

Habitacle

Emplacement

Schéma des unités de commande électronique

LHD (volant à gauche)

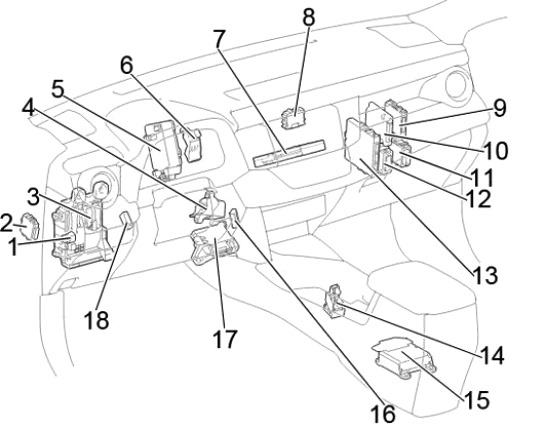

Emplacement des fusibles pour un véhicule avec volant à gauche (LHD).

RHD (volant à droite)

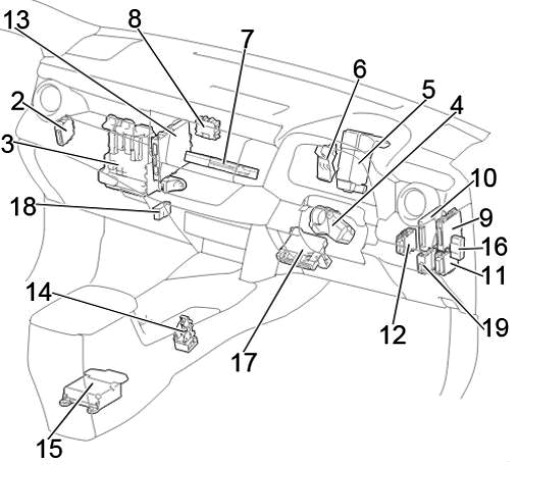

Emplacement des fusibles pour un véhicule avec volant à droite (RHD).

Description

  1. LHD : Relais d’éclairage intérieur (DOME CUT)
  2. Unité de commande d’angle des phares
  3. Boîte à fusibles / ECM de carrosserie
  4. Actionneur de verrouillage de direction
  5. Unité de commande de direction assistée
  6. Boîte à fusibles de relais
  7. Unité de commande de navigation
  8. Unité de commande de transmission intégrale
  9. Unité de commande Parktronic (avertissement de distance)
  10. Unité de commande des systèmes d’aide à la conduite
  11. Verrouillage de porte réseau
  12. Relais d’essuie-glace
  13. Unité de commande du système Start-Stop
  14. Unité de commande du sélecteur de vitesse
  15. Unité de commande d’airbag
  16. Connecteur de distribution
  17. Amplificateur de climatisation
  18. Connecteur de distribution
  19. RHD : Relais de double verrouillage de porte

Boîte à fusibles

Située sous le tableau de bord. Dans le schéma, ce panneau est désigné par le numéro 3.

Leggere  Toyota Yaris iA (2017-2018) – Boîte à fusibles

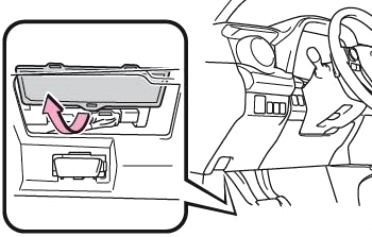

Boîte à fusibles numéro 3, située sous le tableau de bord.

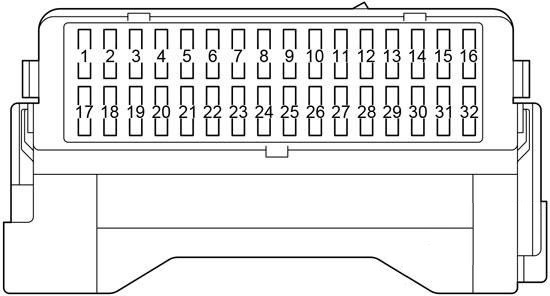

Vue rapprochée de la boîte à fusibles sous le tableau de bord.

Description

1
2 7,5A – Feux stop
3 10A – Module de toit ouvrant, toit panoramique
4 5A – Fusibles : « IG1 NO.1 », « IG1 NO.2 », « IG1 NO.3 », « ACC »
5 7,5A – Connecteur de diagnostic
6 20A – Avant octobre 2015 :

Verrouillage centralisé ;

Unité de commande de carrosserie.

7 7,5A – Feu de brouillard arrière
8 10A – Verrouillage centralisé (couvercle arrière)
9 15A – Prise (allume-cigare)
10 20A – Commande de vitres côté conducteur
11 20A – Vitre électrique arrière droite
12 20A – Vitre électrique arrière gauche
13 15A – Essuie-glace arrière
14 15A – Lave-glace avant, lave-glace arrière
15 7,5A – Feux de recul ;

Rétroviseur à atténuation automatique ;

Moniteur d’angle mort.

16 25A – Essuie-glace avant
17 5A – Verrouillage du levier de vitesse
18 15A – Prise
19 7,5A – Prises, système audio, rétroviseurs électriques, unité de commande de carrosserie, horloge, capteur de courant
20 7,5A – Interrupteur VSC OFF ;

Instrument de mesure ;

Interrupteur BSM ;

Interrupteur de transmission intégrale ;

Interrupteur de chauffage de la zone de repos des essuie-glaces ;

Système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Systèmes d’aide au stationnement ;

Interrupteurs de sièges chauffants, prises ;

Interrupteur de hayon arrière ;

Unité de commande de climatisation ;

Interrupteur de chauffage de la lunette arrière ;

Système audio ;

Boutons au volant ;

Éclairage du porte-gobelet.

21 10A – Feu de position ;

Éclairage de plaque d’immatriculation ;

Feux de brouillard.

22 20A – À partir d’octobre 2015 :

Verrouillage centralisé ;

ECU de carrosserie.

23 5A – Direction assistée
24 10A – Transmission intégrale (contrôle dynamique du couple) ;

Capteur de position de direction ;

Instrument de mesure ;

Sélecteur de vitesse.

25 5A – ECU de carrosserie ;

Système de contrôle sans fil ;

Verrouillage de l’interrupteur de vitesse ;

Système d’accès et de démarrage intelligent ;

Toit ouvrant ;

Système audio ;

Actionneur de hayon arrière ;

Système de surveillance de la pression des pneus ;

Système de surveillance d’angle mort (moniteur d’angle mort) ;

Maintien de voie, assistance (LDA).

26 7,5A – Climatisation ;

Chauffage de la lunette arrière.

27 10A – Siège gauche chauffant
28 10A – Siège droit chauffant
29 7,5A – Pompe à carburant, système d’injection multipoint ;

Système d’injection multipoint séquentiel ;

Feux de freinage ;

Verrouillage de direction.

30 7.5A – Airbag ;

Système de classification des passagers avant.

31 5A – Instrument de mesure
32 7,5A – Générateur ;

ABS/VSC ;

Chauffage de la zone de repos des essuie-glaces ;

Feux de freinage.

Des fusibles supplémentaires sont inclus sur le côté opposé de l’appareil.

Schéma

Schéma de la boîte à fusibles principale sous le tableau de bord.

Description

  1. 30A P / SEAT F / L – Siège électrique gauche
  2. 30A PBD – Hayon électrique
  3. 30A P / SEAT F / R – Siège électrique droit
  4. 30A P / W-MAIN – Commande de vitres avant, unité de commande de vitres.

Boîte à fusibles de relais

Description visuelle de la boîte à fusibles de relais.

Fonctions

R1 LHD : Système antivol (S-HORN) ;
RHD : Éclairage intérieur (DOME CUT).
R2 Feu de brouillard arrière (FOG RR)

Éléments supplémentaires

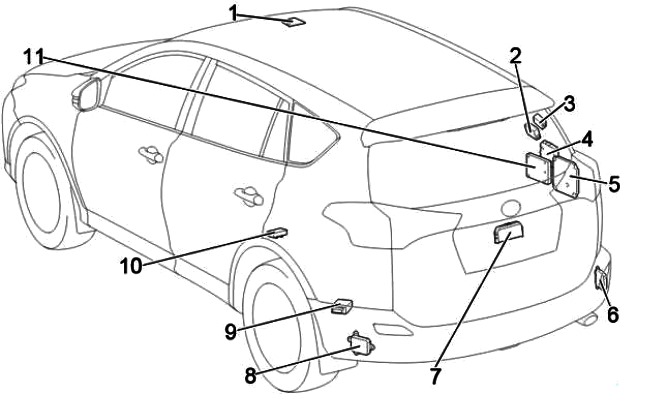

Illustration des éléments supplémentaires et de leurs fonctions.

Description

  1. Unité de commande de toit ouvrant
  2. Récepteur pour verrouillage centralisé et systèmes de surveillance de la pression des pneus, Unité de commande du système de surveillance de la pression des pneus
  3. Récepteur de verrouillage centralisé
  4. Émetteur-récepteur téléphonique
  5. Unité de commande d’aide au stationnement
  6. Capteur droit de surveillance d’angle mort
  7. Unité de commande de porte
  8. Capteur gauche de moniteur d’angle mort
  9. Unité de commande de pompe à carburant
  10. Connecteur de distribution
  11. Amplificateur audio

À propos de la Toyota RAV4 XA40 et CA40 (2013-2019)

La Toyota RAV4 de quatrième génération, connue sous les noms XA40 et CA40, a été produite de 2013 à 2019. Ce modèle se caractérise par un design moderne, alliant élégance et robustesse, typique des SUV. La RAV4 XA40 et CA40 offre diverses options de motorisation, y compris des moteurs essence et diesel, ainsi qu’une version hybride, populaire pour son économie de carburant et son respect de l’environnement. L’intérieur du véhicule est spacieux et confortable, avec de nombreuses fonctionnalités technologiques qui améliorent le confort et la sécurité de conduite. Ce modèle est idéal pour les familles et les individus actifs à la recherche d’un véhicule fiable et polyvalent.

Schéma de la boîte à fusibles Toyota RAV4 XA40 et CA40

Cette page présente le schéma de la boîte à fusibles pour les modèles Toyota RAV4 XA40 et CA40, essentiels au bon fonctionnement des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord ou près de la porte du conducteur. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est une partie intégrante de l’entretien du véhicule et une bonne compréhension de son schéma peut aider à prévenir de nombreux problèmes.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
