Toyota Prius V (2012-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Prius V (2012–2016), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Prius V (2012) – schéma des fusibles
Année de fabrication : 2012.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Prius V (2012) est le fusible 1 du schéma des fusibles (panneau d’instruments côté gauche).

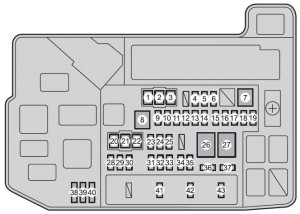

Schéma des fusibles dans le compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | HTR | 50 | Système de climatisation |
| 2 | RDI | 30 | Ventilateurs de refroidissement électriques |
| 3 | CDS | 30 | Ventilateurs de refroidissement électriques |
| 4 | S-HORN | 10 | Klaxon |
| 5 | ENG W / P | 30 | Système de refroidissement |
| 6 | ABS MAIN NO.2 | 7,5 | Système de prévention du blocage des roues |
| 7 | H-LP CLN | 30 | Nettoyant de phares |
| 8 | P-CON MTR | 30 | Contrôle de la position P ;
Transmission. |
| 9 | AMP | 30 | Système audio |
| 10 | IGCT | 30 | PCU, IGCT n° 2, IGCT n° 3 |
| 11 | DC / DC-S | 5 | Onduleur et convertisseur |
| 12 | P CON MAIN | 7,5 | Contrôle de la position P ;
Interrupteur de position P. |
| 13 | AM2 | 7,5 | Système de gestion de l’énergie |
| 14 | ECU-B2 | 7,5 | Système d’accès et de démarrage intelligent ;
Système hybride. |
| 15 | MAYDAY | 10 | Alarme |
| 16 | ECU-B3 | 10 | Système de climatisation |
| 17 | TURN & HAZ | 10 | Allumer les feux de signalisation |
| 18 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 19 | ABS MAIN NO.1 | 20 | Système de prévention du blocage des roues |
| 20 | P / I 2 | 40 | Klaxon, phare droit (feux de route) ;
Phare gauche (feux de route) ; Feu de recul. |
| 21 | ABS MTR 1 | 30 | Système de prévention du blocage des roues |
| 22 | ABS MTR 2 | 30 | Système de prévention du blocage des roues |
| 23 | H-LP HI MAIN | 20 | H-LP HI DROIT, H-LP HI GAUCHE ;
Interrupteur de phares ; Système de feux de jour. |
| 24 | HV BATT | 10 | Il n’y a pas de circuit |
| 25 | DRL | 7,5 | Feux de jour |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILATEUR BATT |
| 27 | EPS | 60 | Direction assistée électrique |
| 28 | PCU | 10 | Onduleur et convertisseur |
| 29 | IGCT NO.2 | 10 | Système hybride ;
Système de contrôle de la position P ; Onduleur et convertisseur. |
| 30 | MIR HTR | 10 | Dégivreurs de rétroviseurs |
| 31 | RAD NO.1 | 15 | Système audio ;
Système de navigation. |
| 32 | DOME | 10 | Éclairage supplémentaire des portes ;
Éclairage personnel ; Éclairage intérieur ; Éclairage des pieds avant ; Éclairage de l’habitacle ; Rétroviseur intérieur ; Mécanisme d’ouverture de porte de garage ; Console supérieure. |
| 33 | ECU-B | 7,5 | Système de clé intelligente ;
Système de communication multiplexé ; Éclairage personnel ; Indicateurs et jauges ; Système de détection des passagers (ECU et capteurs). |
| 34 | H-LP LH HI | 10 | Phare gauche (feu de route) |
| 35 | H-LP RH HI | 10 | Phare droit (feu de route) |
| 36 | EFI NO.2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 37 | IGCT NO.3 | 10 | Système de refroidissement |
| 38 | SPARE | 30 | Fusible de rechange |
| 39 | SPARE | 10 | Fusible de rechange |
| 40 | SPARE | 7,5 | Fusible de rechange |
| 41 | EFI MAIN | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de refroidissement ; EFI n° 2. |
| 42 | BATT FAN | 20 | Ventilateur de refroidissement de la batterie |
| 43 | IG2 | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; MET ; IGN ; Système de gestion de l’énergie. |

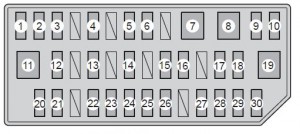

Panneau d’instruments côté gauche
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Prise électrique ;
Allume-cigare. |
| 2 | ECU-ACC | 10 | Système de communication multiplexé ;
Rétroviseurs extérieurs ; Système d’assistance au conducteur ; Système audio ; Système de navigation ; Système d’aide au stationnement intelligent. |
| 3 | PWR OUTLET | 15 | Prise électrique |
| 4 | SEAT HTR FR | 10 | Chauffage de siège |
| 5 | SEAT HTR FL | 10 | Chauffage de siège |
| 6 | DOOR NO.1 | 25 | Système de verrouillage électrique |
| 7 | PSB | 30 | Système anti-collision |
| 8 | PWR SEAT FR | 30 | Support lombaire du siège avant |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Feux de brouillard avant |
| 11 | PWR SEAT FL | 30 | Support lombaire du siège avant |
| 12 | OBD | 7,5 | Système de diagnostic embarqué |
| 13 | RR FOG | 7,5 | Feu de brouillard arrière |
| 14 | STOP | 10 | Feux de freinage ;
Feu de freinage d’urgence ; Système de freinage ; Système d’assistance au conducteur. |
| 15 | P FR PORTE | 25 | Vitres électriques |
| 16 | D FR PORTE | 25 | Vitres électriques |
| 17 | PORTE AR | 25 | Vitres électriques |
| 18 | PORTE AR G | 25 | Vitres électriques |
| 19 | S / TOIT | 30 | Circuit manquant |
| 20 | ECU-IG N°1 | 10 | Ventilateurs de refroidissement électriques ;
Système de communication multiplexé. |
| 21 | ECU-IG N°2 | 10 | Système d’assistance au conducteur ;
Système anti-collision ; Rétroviseur intérieur ; Capteur d’inclinaison et de G ; Système de freinage ; Système de navigation ; Prétensionneurs de ceinture de sécurité ; Système audio ; Feux de détresse ; Clignotants ; Essuie-glaces ; Nettoyage des phares. |
| 22 | JAUGE | 10 | Système de nivellement des phares ;
Clignotants et jauges. |
| 23 | A / C | 10 | Système de climatisation ;
Système de climatisation à distance. |
| 24 | LAVE-GLACE | 15 | Lave-glace |
| 25 | ESSUIE-GLACE AR | 20 | Essuie-glace et lave-glace arrière |
| 26 | ESSUIE-GLACE | 30 | Essuie-glaces |
| 27 | MET | 7,5 | Clignotants et jauges |
| 28 | IGN | 10 | Système de freinage ;
Système d’assistance au conducteur ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Système d’airbags SRS ; Système de gestion de l’énergie ; Système d’accès et de démarrage intelligent ; Témoin de ceinture de sécurité du passager avant. |
| 29 | PANNEAU | 10 | Système de climatisation ;
Éclairage personnel ; Chauffage des sièges ; Transmission ; Interrupteur de position P ; Système de navigation ; Système de climatisation à distance ; Système de stationnement intelligent ; Nettoyage des phares ; Témoin de ceinture de sécurité du passager avant ; Système de nivellement des phares ; Éclairage de la boîte à gants ; Horloge ; Système audio ; Interrupteur MPH ou km/h. |
| 30 | FEU AR | 10 | Système de nivellement des phares ;
Feux de position avant ; Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feu de brouillard arrière. |
Toyota Prius V (2013-2016) – schéma de la boîte à fusibles
Année de fabrication : 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Prius V (2013-2016) est le fusible 1 de la boîte à fusibles (panneau latéral du tableau de bord côté gauche).

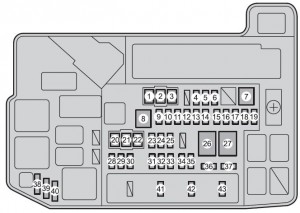

Boîte à fusibles dans le compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | HTR | 50 | Système de climatisation |
| 2 | RDI | 30 | Ventilateurs de refroidissement électriques |
| 3 | CDS | 30 | Ventilateurs de refroidissement électriques |
| 4 | S-HORN | 10 | Klaxon |
| 5 | ENG W / P | 30 | Système de refroidissement |
| 6 | ABS MAIN NO.2 | 7,5 | Système de prévention du blocage des roues |
| 7 | H-LP CLN | 30 | Nettoyage des phares |
| 8 | P-CON MTR | 30 | Contrôle de la position P ;
Transmission. |
| 9 | AMP | 30 | Système audio |
| 10 | IGCT | 30 | PCU, IGCT n° 2, IGCT n° 3 |
| 11 | DC / DC-S | 5 | Onduleur et convertisseur |
| 12 | P CON MAIN | 7,5 | Contrôle de la position P ;
Interrupteur de position P. |
| 13 | AM2 | 7,5 | Gestion de l’énergie |
| 14 | ECU-B2 | 7,5 | Système de clé intelligente |
| 15 | MAYDAY | 10 | Alarme |
| 16 | ECU-B3 | 10 | Système de climatisation |
| 17 | TURN & HAZ | 10 | Allumer les feux de signalisation |
| 18 | ETCS | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 19 | ABS MAIN NO.1 | 20 | Système de prévention du blocage des roues |
| 20 | P / I 2 | 40 | Klaxon, phare droit (feu de croisement) ;
Phare gauche (feu de croisement) ; Feu de recul. |
| 21 | ABS MTR 1 | 30 | Système de prévention du blocage des roues |
| 22 | ABS MTR 2 | 30 | Système de prévention du blocage des roues |
| 23 | H-LP HI MAIN | 20 | H-LP HI DROIT, H-LP HI GAUCHE ;
Interrupteur de phares ; Système de feux de jour. |
| 24 | HV BATT | 10 | Circuit absent |
| 25 | DRL | 7,5 | Feux de jour |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILATEUR BATT |
| 27 | EPS | 60 | Assistance de direction électrique |
| 28 | PCU | 10 | Onduleur et convertisseur |
| 29 | IGCT NO.2 | 10 | Système hybride ;
Contrôle de la position P ; Onduleur et convertisseur. |
| 30 | MIR HTR | 10 | Dégivreurs de rétroviseurs extérieurs |
| 31 | RAD NO.1 | 15 | Système audio ;
Système de navigation. |
| 32 | DOME | 10 | Éclairage supplémentaire des portes ;
Éclairage personnel ; Éclairage intérieur ; Éclairage des pieds avant ; Éclairage de l’habitacle ; Rétroviseur intérieur ; Mécanisme d’ouverture de porte de garage ; Console supérieure. |
| 33 | ECU-B | 7,5 | Système de clé intelligente ;
Système de communication multiplexé ; Éclairage personnel ; Indicateurs et jauges ; Système de détection des passagers (ECU et capteurs). |
| 34 | H-LP LH HI | 10 | Phare gauche (feu de route) |
| 35 | H-LP RH HI | 10 | Phare droit (feu de route) |
| 36 | EFI NO.2 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 37 | IGCT NO.3 | 10 | Système de refroidissement |
| 38 | SPARE | 30 | Fusible de rechange |
| 39 | SPARE | 10 | Fusible de rechange |
| 40 | SPARE | 7,5 | Fusible de rechange |
| 41 | EFI MAIN | 20 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de refroidissement ; EFI n° 2. |
| 42 | BATT FAN | 20 | Ventilateur de refroidissement de la batterie |
| 43 | IG2 | 20 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; MET ; IGN ; Gestion de l’énergie. |

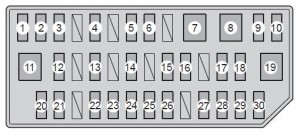

Panneau d’instruments côté gauche
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Prise électrique ;
Allume-cigare. |
| 2 | ECU-ACC | 10 | Système de communication multiplexé ;
Rétroviseurs extérieurs ; Système d’assistance au conducteur ; Système audio ; Système de navigation ; Système d’aide au stationnement intelligent. |
| 3 | PWR OUTLET | 15 | Prise électrique |
| 4 | SEAT HTR FR | 10 | Chauffage de siège |
| 5 | SEAT HTR FL | 10 | Chauffage de siège |
| 6 | DOOR NO.1 | 25 | Système de verrouillage électrique |
| 7 | PSB | 30 | Système de sécurité anti-collision |
| 8 | PWR SEAT FR | 30 | Support lombaire du siège avant |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Feux de brouillard avant |
| 11 | PWR SEAT FL | 30 | Support lombaire du siège avant |
| 12 | OBD | 7,5 | Système de diagnostic embarqué |
| 13 | RR FOG | 7,5 | Feu de brouillard arrière |
| 14 | STOP | 10 | Feux de freinage ;
Feu de freinage surélevé ; Système de freinage ; Système d’assistance au conducteur. |
| 15 | P FR PORTE | 25 | Vitres électriques |
| 16 | D FR PORTE | 25 | Vitres électriques |
| 17 | PORTE AR | 25 | Vitres électriques |
| 18 | PORTE AR G | 25 | Vitres électriques |
| 19 | S/TOIT | 30 | Circuit manquant |
| 20 | ECU-IG N°1 | 10 | Ventilateurs de refroidissement électriques ;
Système de communication multiplexé. |
| 21 | ECU-IG N°2 | 10 | Système d’assistance au conducteur ;
Système de sécurité anti-collision ; Rétroviseur intérieur ; Capteur d’inclinaison et de G ; Système de freinage ; Système de navigation ; Prétensionneurs de ceinture de sécurité ; Système audio ; Feux de détresse ; Clignotants ; Essuie-glaces ; Nettoyage des phares. |
| 22 | JAUGE | 10 | Système de nivellement des phares ;
Indicateurs et jauges. |
| 23 | A / C | 10 | Système de climatisation ;
Système de climatisation à distance. |
| 24 | LAVE-GLACE | 15 | Lave-glace |
| 25 | ESSUIE-GLACE AR | 20 | Essuie-glace et lave-glace arrière |
| 26 | ESSUIE-GLACE | 30 | Essuie-glaces |
| 27 | MET | 7,5 | Compte-tours et jauges |
| 28 | IGN | 10 | Système de freinage ;
Système d’assistance au conducteur ; Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Système d’airbags SRS ; Gestion de l’énergie ; Système de démarrage et d’allumage intelligent ; Témoin de ceinture de sécurité du passager avant. |
| 29 | PANNEAU | 10 | Système de climatisation ;
Éclairage personnel ; Chauffage des sièges ; Transmission ; Interrupteur de position P ; Système de navigation ; Système de climatisation à distance ; Système de stationnement intelligent ; Nettoyage des phares ; Témoin de ceinture de sécurité du passager avant ; Système de nivellement des phares ; Éclairage de la boîte à gants ; Horloge ; Système audio ; Interrupteur MPH ou km/h. |
| 30 | FEU AR | 10 | Système de nivellement des phares ;
Feux de position avant ; Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feu de brouillard arrière. |
