Toyota Land Cruiser (1996-2016) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Toyota Land Cruiser (1996–2016), découvrirez l’emplacement des panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Land Cruiser (1996-1997) – schéma des fusibles
Année de production : 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander Hybrid (2011-2016) est le fusible 28 et 29 ? dans la boîte à fusibles

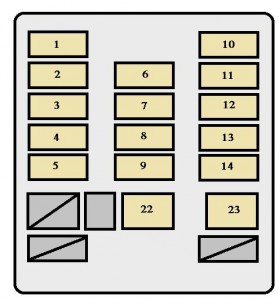

Tableau de bord
Moteur
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare, et
Rétroviseurs électriques ; Affichage numérique de l’horloge ; Radio ; Lecteur de cassettes ; Antenne électrique ; Verrouillage automatique de la transmission ; Système d’airbag SRS. |
| 2 | TAIL | 15 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position et feux de position avant ; Éclairage du tableau de bord ; Horloge ; Éclairage de la boîte à gants. |
| 3 | OBD | 15 | Système de diagnostic embarqué |
| 4 | STOP | 10 | Feux de freinage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Désactivation du régulateur de vitesse ; Verrouillage automatique de la transmission. |
| 5 | DEFOG | 20 | Dégivreur de lunette arrière |
| 6 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace et lave-glace de lunette arrière. |
| 7 | GAUGE | 10 | Indicateurs et jauges ;
Indicateurs d’entretien et avertissements sonores (sauf voyants de batterie faible et de porte ouverte) ; Feux arrière. |
| 8 | TURN | 7,5 | Active les feux de signalisation |
| 9 | ECU-IG | 15 | Système de régulateur de vitesse |
| 10 | ECU-B | 10 | Système d’airbag SRS |
| 11 | REAR-HTR | 20 | Système de climatisation |
| 12 | IGN | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de contrôle des émissions ; Système d’airbag SRS. |
| 13 | AC | 10 | Système de climatisation |
| 14 | DIFF | 30 | Système de blocage de différentiel |
| 15 | CHARGE | 7,5 | Système de charge ;
Témoin de décharge. |
| 16 | EFI | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 17 | CDS-FAN | 20 | Circuit manquant |
| 18 | HEAD (RH) | 15 | Phares droits |
| 19 | HEAD (LH) | 15 | Phares gauches |
| 20 | HAZ-HORN | 15 | Feux de détresse, klaxon |
| 21 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du coffre ; Témoin d’allumage ; Témoin de porte ouverte ; Horloge ; Radio ; Magnétocassette ; Antenne électrique ; Éclairage d’accueil. |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 22 | FL HEATER | 40 | Système de climatisation |
| 23 | FL POWER | 30 | Vitres électriques ;
Système de verrouillage centralisé ; Toit électrique. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 24 | AM 1 | 50 | Tous les composants des circuits
« CIG », « WIPER », « GAUGE », « TURN », « ECU-IG », « REAR-HTR », « IGN », « DIFF » et « FL POWER » |
| 25 | ABS | 60 | Système de freinage antiblocage |
Toyota Land Cruiser (1998-1999) – schéma de la boîte à fusibles
Année de production : 1998, 1999.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (1998-1999) est le fusible 23 dans la boîte à fusibles (type A).
Compartiment moteur
Compartiment moteur
Panneau latéral gauche
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | ALT- S | 7,5 | Système de charge |
| 2 | AM1 NO.2 | 20 | Système de démarrage ;
Clignotants ; Feux de détresse ; Tous les éléments des fusibles « CIGAR », « ECU-IG », « MIRR », « SRS » |
| 3 | AC | 20 | Système de climatisation |
| 4 | POWER HTR | 10 | Circuit absent |
| 5 | SEAT HTR | 15 | Chauffage des sièges |
| 6 | FUEL HTR | 20 | Circuit absent |
| 7 | MIR HTR | 15 | Chauffage du rétroviseur extérieur |
| 8 | HEAD CLNER | 20 | Circuit absent |
| 9 | CDS FAN | 20 | Ventilateur de refroidissement électrique |
| 10 | EFI | 20 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de contrôle des émissions ; Pompe à carburant. |
| ECD | |||
| 11 | HORN | 10 | Klaxon |
| 12 | THROTTLE | 15 | Système de contrôle électronique de l’accélérateur |
| 13 | RADIO | 20 | Système audio de la voiture |
| 14 | HAZ- TRN | 15 | Feux de détresse ;
Clignotants. |
| 15 | AM2 | 30 | Système de démarrage ;
Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Tous les éléments du fusible « IGN » |
| 16 | TEL | 10 | Circuit absent |
| 17 | HEAD(LH- UPR) | 20 | Phare gauche (feu de route) |
| 18 | HEAD(RH- UPR) | 20 | Phare droit (feu de route) |
| 19 | HEAD(LH- LWR) | 10 | Phare gauche (feux de croisement) ;
Feux de brouillard avant. |
| 20 | HEAD(RH- LWR) | 10 | Phare droit (feu de croisement) |
| 21 | MIRR | 10 | Rétroviseur électrique |
| 22 | SRS | 15 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité. |
| 23 | CIGAR | 15 | Allume-cigare |
| 24 | IGN | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système antiblocage ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Témoin de décharge. |
| 25 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel. |
| 26 | AHC- IG | 20 | Circuit absent |
| 27 | DIFF | 20 | Blocage de différentiel arrière |
| 28 | GAUGE | 15 | Indicateurs et jauges ;
Indicateurs de rappel d’entretien et signal d’avertissement sonore (sauf feux de détresse déchargés, portes ouvertes et airbag SRS) ; Feux de recul ; Système de climatisation ; Transmission automatique à commande électronique. |
| 29 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace et lave-glace de lunette arrière. |
| 30 | I / UP | 7,5 | Système de ralenti moteur |
| 31 | FR FOG | 15 | Feux de brouillard avant |
| 32 | STOP | 15 | Feux de freinage ;
Feu de freinage surélevé. |
| 33 | RR AC | 30 | Système de climatisation |
| 34 | DEFOG | 20 | Dégivreur de lunette arrière |
| 35 | ECU- B | 15 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Essuie-glace et lave-glace de lunette arrière ; Système d’accès éclairé. |
| 36 | TAIL | 15 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Éclairage du tableau de bord. |
| 37 | AHC- B | 15 | Circuit absent |
| 38 | OBD | 10 | Système de diagnostic embarqué |
| 39 | RR HTR | 10 | Système de climatisation |
| 40 | ECU-IG | 15 | Système antiblocage ;
Système de verrouillage de transmission ; Sièges électriques. |
| 41 | PWR OUTLET | 15 | Prises électriques |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 42 | ABS NO.1 | 40 | Système de freinage antiblocage |
| 43 | AHC | 50 | Circuit absent |
| 44 | ACC | 50 | Tous les éléments du fusible « PWR OUTLET » |
| 45 | ABS NO.2 | 40 | Système de freinage antiblocage |
| 46 | DÉMARREUR | 30 | Système de démarrage |
| 47 | PUISSANCE | 40 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Toit électrique ; Siège réglable électriquement. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 48 | PRINCIPAL | 100 | Circuit absent |
| 49 | ALT | 140 | Tous les composants de « J / B NO.2 », « MIR HTR »,
« SEAT HTR », « AC », « AM1 NO.1 », « AM1 NO.2 », « ACC », « CDS FAN » ; Fusibles HTR et « ABS NO.1 » |
| 50 | J/B NO.2 | 100 | Tous les composants des fusibles « ECU-B », « FR FOG »,
« AM1 NO.1 », « TAIL », « STOP », « DOME », « POWER », « RR AC », « RR HTR » |
| 51 | AM1 NO.1 | 80 | Système de charge, chauffage du rétroviseur extérieur ;
Tous les éléments des fusibles « AM1 NO.2 », « GAUGE », « WIPER », « DIFF », « DEFOG », « AC » et « SEAT HTR » |
| 52 | HTR | 60 | Système de climatisation |
| 53 | GLOW | 80 | Circuit absent |
Toyota Land Cruiser (2000-2001) – schéma des fusibles
Année de production : 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2000-2001) est le fusible 21 dans la boîte à fusibles (type A).
Compartiment moteur
Compartiment moteur

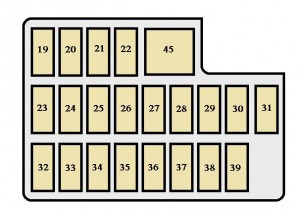

Panneau latéral gauche
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | ALT- S | 7,5 | Système de charge |
| 2 | AM1 NO.2 | 20 | Système de démarrage ;
Clignotants ; Feux de détresse ; Tous les éléments des fusibles « CIGAR », « ECU-IG », « MIRR », « SRS » |
| 3 | AC | 20 | Système de climatisation |
| 4 | SEAT HTR | 10 | Chauffage des sièges |
| 5 | MIR HTR | 15 | Chauffage du rétroviseur extérieur |
| 6 | HEAD CLNER | 20 | Absence de circuit |
| 7 | CDS FAN | 20 | Ventilateur de refroidissement électrique |
| 8 | EFI | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de contrôle des émissions ; Pompe à carburant. |
| 9 | HORN | 10 | Klaxon |
| 10 | THROTTLE | 15 | Système de contrôle électronique du papillon des gaz |
| 11 | RADIO | 20 | Système audio de la voiture |
| 12 | HAZ- TRN | 15 | Feux de détresse ;
Clignotants. |
| 13 | AM2 | 30 | Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Tous les éléments du fusible « IGN ». |
| 14 | ECU-B1 | 20 | Système de contrôle de verrouillage de porte électrique ;
Vitres électriques ; Essuie-glace et lave-glace de lunette arrière ; Entrée éclairée ; Système de télécommande sans fil ; Rétroviseur électrique ; Clignotants et instruments de mesure ; Système de climatisation ; Système de contrôle automatique de l’éclairage ; Système d’alarme. |
| 15 | HEAD(LH- UPR) | 20 | Phare gauche (feu de route) |
| 16 | HEAD(RH- UPR) | 20 | Phare droit (feu de route) |
| 17 | HEAD(LH- LWR) | 10 | Phare gauche (feu de croisement) ;
Feux de brouillard avant. |
| 18 | HEAD(RH- LWR) | 10 | Phare droit (feu de croisement) |
| 19 | MIRR | 10 | Rétroviseur électrique |
| 20 | SRS | 15 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité. |
| 21 | CIGAR | 15 | Allume-cigare ;
Système audio de la voiture ; Antenne d’alimentation. |
| 22 | IGN | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système antiblocage ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Témoin d’avertissement de décharge. |
| 23 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel. |
| 24 | AHC- IG | 20 | Absence de circuit |
| 25 | DIFF | 20 | Blocage de différentiel arrière |
| 26 | GAUGE | 15 | Indicateurs et jauges ;
Indicateurs de rappel d’entretien et signal d’avertissement sonore (sauf feux de détresse déchargés, portes ouvertes et airbag SRS) ; Feux de recul ; Système de climatisation ; Transmission automatique à commande électronique. |
| 27 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace et lave-glace de lunette arrière. |
| 28 | I / UP | 7,5 | Système de ralenti moteur |
| 29 | FR FOG | 15 | Feux de brouillard avant |
| 30 | STOP | 15 | Feux stop ;
Feu stop surélevé. |
| 31 | RR AC | 30 | Système de climatisation |
| 32 | DEFOG | 20 | Dégivreur de lunette arrière |
| 33 | ECU- B | 15 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Essuie-glace et lave-glace de lunette arrière ; Entrée éclairée. |
| 34 | TAIL | 15 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Éclairage du tableau de bord. |
| 35 | AHC- B | 15 | Absence de circuit |
| 36 | OBD | 10 | Système de diagnostic embarqué |
| 37 | RR HTR | 10 | Système de climatisation |
| 38 | ECU-IG | 15 | Système antiblocage ;
Système de verrouillage de transmission ; Sièges électriques. |
| 39 | PWR OUTLET | 15 | Prise électrique |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 40 | ABS NO.1 | 40 | Système de freinage antiblocage |
| 41 | AHC | 50 | Absence de circuit |
| 42 | ACC | 50 | Tous les éléments du fusible « PWR OUTLET » |
| 43 | ABS NO.2 | 40 | Système de freinage antiblocage |
| 44 | DÉMARREUR | 30 | Système de démarrage |
| 45 | ALIMENTATION | 40 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Toit électrique ; Siège réglable électriquement. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 46 | PRINCIPAL | 100 | Absence de circuit |
| 47 | ALT | 140 | Tous les composants de « J / B NO.2 », « MIR HTR »,
« SEAT HTR », « AC », « AM1 NO.1 », « AM1 NO.2 », « ACC », « CDS FAN » ; Fusibles HTR et « ABS NO.1 » |
| 48 | J/B NO.2 | 100 | Tous les composants des fusibles « ECU-B », « FR FOG »,
« AM1 NO.1 », « TAIL », « STOP », « DOME », « POWER », « RR AC », « RR HTR » |
| 49 | AM1 NO.1 | 80 | Système de charge, chauffage du rétroviseur extérieur ;
Tous les éléments des fusibles « AM1 NO.2 », « GAUGE », « WIPER », « DIFF », « DEFOG », « AC » et « SEAT HTR » |
| 50 | HTR | 60 | Système de climatisation |
| 51 | GLOW | 80 | Absence de circuit |
Toyota Land Cruiser (2002) – schéma de la boîte à fusibles
Année de production : 2002.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2002) est le fusible 21 dans la boîte à fusibles (type A).

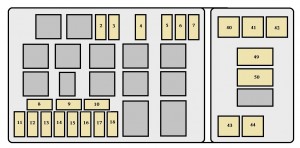

Compartiment moteur
Compartiment moteur
Panneau latéral gauche
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | ALT- S | 7,5 | Système de charge |
| 2 | AM1 NO.2 | 20 | Système de démarrage ;
Clignotants ; Feux de détresse ; Tous les éléments des fusibles « CIGAR », « ECU-IG », « MIRR », « SRS » |
| 3 | AC | 20 | Système de climatisation |
| 4 | SEAT HTR | 10 | Chauffage des sièges |
| 5 | MIR HTR | 15 | Chauffage du rétroviseur extérieur |
| 6 | HEAD CLNER | 20 | Circuit manquant |
| 7 | CDS FAN | 20 | Ventilateur de refroidissement électrique |
| 8 | EFI | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de contrôle des émissions ; Pompe à carburant. |
| 9 | HORN | 10 | Klaxon |
| 10 | THROTTLE | 15 | Système de commande électronique du papillon des gaz |
| 11 | RADIO | 20 | Système audio de la voiture |
| 12 | HAZ- TRN | 15 | Feux de détresse ;
Clignotants. |
| 13 | AM2 | 30 | Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Tous les éléments du fusible « IGN » |
| 14 | ECU-B1 | 20 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Essuie-glace et lave-glace de lunette arrière ; Entrée éclairée ; Système de télécommande sans fil ; Rétroviseur électrique ; Clignotants et jauges ; Système de climatisation ; Système de commande automatique de l’éclairage ; Système antivol. |
| 15 | HEAD(LH- UPR) | 20 | Phare gauche (feu de route) |
| 16 | HEAD(RH- UPR) | 20 | Phare droit (feu de route) |
| 17 | HEAD(LH- LWR) | 10 | Phare gauche (feu de croisement) ;
Feux de brouillard avant. |
| 18 | HEAD(RH- LWR) | 10 | Phare droit (feu de croisement) |
| 19 | MIRR | 10 | Rétroviseur électrique |
| 20 | SRS | 15 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité. |
| 21 | CIGAR | 15 | Allume-cigare ;
Système audio de la voiture ; Antenne d’alimentation. |
| 22 | IGN | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système antiblocage ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Témoin d’avertissement de décharge. |
| 23 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel. |
| 24 | AHC- IG | 20 | Circuit manquant |
| 25 | DIFF | 20 | Blocage de différentiel arrière |
| 26 | GAUGE | 15 | Indicateurs et jauges ;
Indicateurs de rappel d’entretien et signal sonore (à l’exception des feux de détresse déchargés, des portes ouvertes et de l’airbag SRS) ; Feux de recul ; Système de climatisation ; Transmission automatique à commande électronique. |
| 27 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace et lave-glace de lunette arrière. |
| 28 | I / UP | 7,5 | Système de ralenti moteur |
| 29 | FR FOG | 15 | Feux de brouillard avant |
| 30 | STOP | 15 | Feux stop, feu stop surélevé |
| 31 | RR AC | 30 | Système de climatisation |
| 32 | DEFOG | 20 | Dégivreur de lunette arrière |
| 33 | ECU- B | 15 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Essuie-glace et lave-glace de lunette arrière ; Entrée éclairée. |
| 34 | TAIL | 15 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Éclairage du tableau de bord. |
| 35 | AHC- B | 15 | Circuit manquant |
| 36 | OBD | 10 | Système de diagnostic embarqué |
| 37 | RR HTR | 10 | Système de climatisation |
| 38 | ECU-IG | 15 | Système antiblocage ;
Système de verrouillage de transmission ; Sièges électriques. |
| 39 | PWR OUTLET | 15 | Prise électrique |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 40 | ABS NO.1 | 40 | Système de freinage antiblocage |
| 41 | AHC | 50 | Circuit manquant |
| 42 | ACC | 50 | Tous les éléments du fusible « PWR OUTLET » |
| 43 | ABS NO.2 | 40 | Système de freinage antiblocage |
| 44 | DÉMARREUR | 30 | Système de démarrage |
| 45 | ALIMENTATION | 40 | Système de commande de verrouillage de porte électrique ;
Vitres électriques ; Toit ouvrant électrique ; Siège électrique. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 46 | PRINCIPAL | 100 | Circuit absent |
| 47 | ALT | 140 | Tous les composants de « J / B NO.2 », « MIR HTR »,
« SEAT HTR », « AC », « AM1 NO.1 », « AM1 NO.2 », « ACC », « CDS FAN » ; Fusibles HTR et ABS NO.1. |
| 48 | J/B NO.2 | 100 | Tous les composants des fusibles « ECU-B », « FR FOG »,
« AM1 NO.1 », « TAIL », « STOP », « DOME », « POWER », « RR AC », « RR HTR ». |
| 49 | AM1 NO.1 | 80 | Système de charge ;
Chauffage du rétroviseur extérieur ; Tous les éléments des fusibles « AM1 NO.2 », « GAUGE », « WIPER », « DIFF », « DEFOG », « AC », « SEAT HTR » |
| 50 | HTR | 60 | Système de climatisation |
Toyota Land Cruiser (2003-2005) – schéma des fusibles
Année de production : 2003, 2004, 2005.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2003-2005) est le fusible 30 dans la boîte à fusibles.
Compartiment moteur

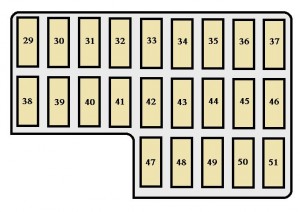

Panneau latéral gauche
Panneau de protection droit
Fusibles
| Fusible | Amp [A] | Description | |
| 1 | ABS NO.2 | 40 | Système de freinage antiblocage |
| 2 | ABS NO.1 | 50 | Système de freinage antiblocage |
| 3 | AHC | 50 | Circuit manquant |
| 4 | ST1 | 7,5 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle. |
| 5 | REMORQUAGE | 30 | Éclairage de remorque |
| 6 | MIR HTR | 15 | Dégivreur de rétroviseur extérieur |
| 7 | RR HTR | 10 | Système de climatisation arrière |
| 8 | HAZ – TRN | 15 | Feux de détresse, clignotants |
| 9 | ALT – S | 7,5 | Système de charge |
| 10 | NV – IR | 20 | Circuit manquant |
| 11 | FR FOG | 15 | Feux de brouillard |
| 12 | TOWING BRK | 30 | Frein électrique de remorque |
| 13 | HEAD CLNER | 20 | Nettoyeur de phares |
| 14 | FR–IG | 10 | Système de charge |
| 15 | PANEL | 7,5 | Éclairage du tableau de bord |
| 16 | TOWING TAIL | 30 | Éclairage de remorque |
| 17 | TAIL | 15 | Feux de stationnement, feux arrière |
| 18 | BAT | 30 | Tous les composants de « ECU – B2 » |
| 19 | TEL | 7,5 | Circuit manquant |
| 20 | AMP | 30 | Système audio |
| 21 | EFI ou ECD No.1 | 25 | Injection de carburant multipoint ;
Multipoint séquentiel ; Système d’injection de carburant. |
| 22 | AM2 | 15 | Tous les composants de « IGN » |
| 23 | ETCS | 10 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 24 | HORN | 10 | Klaxon |
| 25 | HEAD (RH–LWR) | 10 | Phare droit (route) |
| 26 | HEAD (LH–LWR) | 10 | Phare gauche (route) |
| 27 | HEAD (RH – UPR) | 20 | Phare droit (croisement) |
| 28 | HEAD (LH–UPR) | 20 | Phare gauche (croisement) |
| 29 | PWR OUTLET | 15 | Prise électrique |
| 30 | CIG | 15 | Allume-cigare |
| 31 | ACC | 7,5 | Éclairage du tableau de bord |
| 32 | AM1 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 33 | DEFOG | 20 | Dégivreur de lunette arrière |
| 34 | AHC – B | 15 | Suspension active à contrôle de hauteur (AHC) |
| 35 | FUEL HTR | 20 | Chauffage de carburant |
| 36 | POWER HTR | 7,5 | Chauffage électrique |
| 37 | AHC – IG | 20 | Suspension active à contrôle de hauteur (AHC) |
| 38 | EFI ou ECD No.2 | 10 | Système de contrôle des émissions |
| 39 | GAUGE1 | 10 | Indicateurs et jauges |
| 40 | ECU – IG1 | 10 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 41 | ECU – B1 | 10 | Système de navigation |
| 42 | DBL LOCK | 15 | Système de double verrouillage |
| 43 | BATT CHARGE | 30 | |
| 44 | A / C | 15 | Système de climatisation |
| 45 | STOP | 15 | Feux de freinage |
| 46 | OBD – 2 | 7,5 | Système de diagnostic embarqué |
| 47 | IDEL UP | 7,5 | Système de ralenti |
| 48 | LH SEAT | 30 | Système de siège électrique |
| 49 | DOOR | 25 | Système de verrouillage électrique ;
Vitres électriques. |
| 50 | SUN ROOF | 25 | Toit ouvrant électrique |
| 51 | RR WIPER | 15 | Essuie-glace arrière |
| 52 | ECU – B2 | 10 | Système de verrouillage de porte ;
Fenêtre électrique. |
| 53 | DIFF | 20 | Quatre roues motrices |
| 54 | WASHER | 15 | Lave-glace de pare-brise |
| 55 | RADIO | 10 | Système audio |
| 56 | DOME | 10 | Lumières intérieures |
| 57 | VGRS | 40 | Direction à rapport variable |
| 58 | P / W (FL) | 20 | Lève-vitre électrique |
| 59 | P / W (RL) | 20 | Lève-vitre électrique |
| 60 | WIPER | 25 | Essuie-glace avant |
| 61 | ECU – IG2 | 10 | Système de climatisation arrière |
| 62 | SEAT HTR | 15 | Chauffage de siège |
| 63 | GAUGE2 | 10 | Feux de recul |
| 64 | MET | 7,5 | Jauges et indicateurs |
| 65 | IGN | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 66 | SECURITY | 7,5 | Système antivol |
| 67 | P / W (RR) | 20 | Lève-vitre électrique |
| 68 | P / W (FR) | 20 | Lève-vitre électrique |
| 69 | TIL I TEL | 20 | Commande d’inclinaison et télescopique |
| 70 | RR A / C | 30 | Système de climatisation arrière |
| 71 | RH SEAT | 30 | Système de siège électrique |
Toyota Land Cruiser (2006-2007) – schéma des fusibles
Année de production : 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2006-2007) est le fusible 30 dans la boîte à fusibles
Compartiment moteur

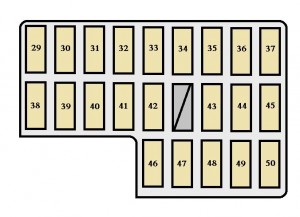

Panneau latéral gauche
Panneau de protection droit
Compartiment moteur
Fusibles
| Fusible | Amp [A] | Description | |
| 1 | ABS NO.2 | 40 | Système de freinage antiblocage |
| 2 | ABS NO.1 | 50 | Système de freinage antiblocage |
| 3 | AHC | 50 | Absence de circuit |
| 4 | WIP-S | 7,5 | Absence de circuit |
| 5 | REMORQUAGE | 30 | Feux de remorque |
| 6 | MIR HTR | 15 | Chauffage du rétroviseur extérieur |
| 7 | RR HTR | 10 | Système de climatisation arrière |
| 8 | HAZ – TRN | 15 | Feux de détresse, clignotants |
| 9 | ALT – S | 7,5 | Système de charge |
| 10 | NV – IR | 20 | Absence de circuit |
| 11 | FR FOG | 15 | Feux de brouillard |
| 12 | TOWING BRK | 30 | Frein électrique de remorque |
| 13 | HEAD CLNER | 20 | Nettoyeur de phares |
| 14 | FR–IG | 10 | Système de charge |
| 15 | PANEL | 7,5 | Éclairage du tableau de bord |
| 16 | TOWING TAIL | 30 | Feux de remorque |
| 17 | TAIL | 15 | Feux de stationnement, feux arrière |
| 18 | BAT | 30 | Tous les composants de « ECU – B2 » |
| 19 | TEL | 7,5 | Absence de circuit |
| 20 | AMP | 30 | Système audio |
| 21 | EFI ou ECD No.1 | 25 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 22 | AM2 | 15 | Tous les composants de « IGN » |
| 23 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 24 | HORN | 10 | Klaxon |
| 25 | HEAD (RH–LWR) | 10 | Phare droit (feu de position) |
| 26 | HEAD (LH–LWR) | 10 | Phare gauche (feu de position) |
| 27 | HEAD (RH – UPR) | 20 | Phare droit (feu de route) |
| 28 | HEAD (LH–UPR) | 20 | Phare gauche (feu de route) |
| 29 | PWR OUTLET | 15 | Prise électrique |
| 30 | CIG | 15 | Allume-cigare |
| 31 | ACC | 7,5 | Éclairage du tableau de bord |
| 32 | AM1 | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 33 | DEFOG | 20 | Dégivreur de lunette arrière |
| 34 | AHC – B | 15 | Suspension active à contrôle de hauteur (AHC) |
| 35 | FUEL HTR | 20 | Chauffage de carburant |
| 36 | POWER HTR | 7,5 | Chauffage électrique |
| 37 | AHC – IG | 20 | Suspension active à contrôle de hauteur (AHC) |
| 38 | EFI ou ECD n° 2 | 10 | Système de contrôle des émissions |
| 39 | GAUGE1 | 10 | Indicateurs et jauges |
| 40 | ECU – IG1 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 41 | ECU – B1 | 10 | Système de navigation |
| 42 | DBL LOCK | 15 | Système de double verrouillage |
| 43 | A / C | 15 | Système de climatisation |
| 44 | STOP | 15 | Feux de freinage |
| 45 | OBD – 2 | 7,5 | Système de diagnostic embarqué |
| 46 | IDEL UP | 7,5 | Système de ralenti |
| 47 | LH SEAT | 30 | Système de siège électrique |
| 48 | PORTE | 25 | Système de verrouillage électrique, vitres électriques |
| 49 | TOIT OUVRANT | 25 | Toit ouvrant électrique |
| 50 | RR WIPER | 15 | Essuie-glace arrière |
| 51 | ECU – B2 | 10 | Système de verrouillage de porte, vitre électrique |
| 52 | DIFF | 20 | Quatre roues motrices |
| 53 | LAVE-GLACE | 15 | Lave-glace de pare-brise |
| 54 | RADIO | 10 | Système audio |
| 55 | DOME | 10 | Lumières intérieures |
| 56 | VGRS | 40 | Direction variable |
| 57 | P / W (FL) | 20 | Lève-vitre électrique |
| 58 | P / W (RL) | 20 | Lève-vitre électrique |
| 59 | ESSUIE-GLACE | 25 | Essuie-glace avant |
| 60 | ECU – IG2 | 10 | Système de climatisation arrière |
| 61 | CHAUFFAGE DE SIÈGE | 15 | Chauffage de siège |
| 62 | GAUGE2 | 10 | Feux de recul |
| 63 | MET | 7,5 | Jauges et indicateurs |
| 64 | IGN | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 65 | SÉCURITÉ | 7,5 | Système antivol |
| 66 | P / W (RR) | 20 | Lève-vitre électrique |
| 67 | P / W (FR) | 20 | Lève-vitre électrique |
| 68 | CHARGE DE BATTERIE | 30 | Système de charge de remorque |
| 69 | TIL I TEL | 20 | Commande d’inclinaison et télescopique |
| 70 | CLIM AR | 30 | Système de climatisation arrière |
| 71 | SIÈGE DROIT | 30 | Système de siège électrique |
| 72 | POMPE À AIR | 50 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 73 | CHAUFFAGE A/F | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
Toyota Land Cruiser (2008-2009) – schéma de la boîte à fusibles
Année de fabrication : 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) dans la Toyota Land Cruiser (2008-2009) est le fusible 30 dans la boîte à fusibles.

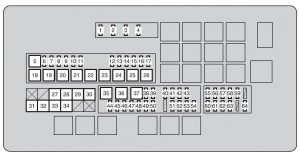

Compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | A / F | 15 | Chauffage de climatisation |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | Chauffage EFI, A / F |
| 4 | IG2 MAIN | 30 | Injecteur ;
Allumage ; Odomètre. |
| 5 | RR A / C | 50 | Circuit manquant |
| 6 | SEAT-A / C LH | 25 | Circuit manquant |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 9 | CDS FAN | 25 | Ventilateur de condenseur |
| 10 | TOW TAIL | 30 | Attelage de remorque |
| 11 | RR P / SEAT | 30 | Circuit manquant |
| 12 | ALT-CDS | 10 | Condenseur d’alternateur |
| 13 | FR FOG | 15 | Phares antibrouillard avant |
| 14 | SECURITY | 5 | Klaxon de sécurité |
| 15 | SEAT-A / C RH | 25 | Circuit manquant |
| 16 | STOP | 15 | Feux de freinage ;
Feu de freinage élevé ; Contrôle des freins ; Convertisseur de remorquage ; ABS ; VSC ; ECU du corps principal ; EFI. |
| 17 | TOW BRK | 30 | Contrôle des freins |
| 18 | RR AUTO A / C | 50 | Contrôle du ventilateur arrière |
| 19 | PTC-1 | 50 | Chauffage PTC |
| 20 | PTC-2 | 50 | Chauffage PTC |
| 21 | PTC-3 | 50 | Chauffage PTC |
| 22 | RH-J / B | 40 | Circuit manquant |
| 23 | SUB BATT | 40 | Remorquage |
| 24 | VGRS | 40 | Circuit manquant |
| 25 | H-LP CLN | 30 | Nettoyage des phares |
| 26 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 27 | AHC | 60 | Circuit manquant |
| 28 | HTR | 50 | Contrôle du ventilateur |
| 29 | PBD | 30 | Circuit manquant |
| 30 | LH-J / B | 150 | Unité principale ECU |
| 31 | ALT | 180 | Circuit manquant |
| 32 | A/PUMP NO.1 | 50 | UNITÉ DE COMMANDE AI |
| 33 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 34 | MAIN | 40 | Phare ;
Système d’éclairage diurne. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Système de démarrage |
| 38 | IMB | 7,5 | Boîte à fusibles pour code d’identification ;
Système de clé intelligente ; GBS. |
| 39 | AM2 | 5 | Unité principale ECU |
| 40 | DOME2 | 7,5 | Éclairage du miroir de courtoisie ;
Module de ventilation. |
| 41 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 42 | TEL | 5 | Circuit manquant |
| 43 | RSE | 7,5 | Divertissement aux sièges arrière |
| 44 | TOWING | 30 | Remorquage |
| 45 | DOOR NO.2 | 25 | Unité principale ECU |
| 46 | STR LOCK | 20 | Système de verrouillage de la direction |
| 47 | TURN-HAZ | 15 | Odomètre, clignotants avant ;
Clignotants arrière ; Convertisseur de remorquage. |
| 48 | EFI MAIN2 | 20 | Pompe à carburant |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Système audio |
| 52 | RAD NO.1 | 10 | Système de navigation ;
Installation du récepteur radio. |
| 53 | ECU-B1 | 5 | Système de clé intelligente ;
Module supérieur ; Commande inclinable et télescopique ; Odomètre ; Refroidisseur ; ECU de passerelle ; Capteur de direction. |
| 54 | DOME1 | 5 | Éclairage intérieur de porte ;
Horloge. |
| 55 | HEAD LH | 15 | Feux de route (gauche) |
| 56 | HEAD LL | 15 | Feux de croisement (gauche) |
| 57 | INJ | 10 | Injecteur, allumage |
| 58 | MET | 5 | Odomètre |
| 59 | IGN | 10 | Circuit ouvert ;
Système d’airbag SRS ; ECU de passerelle ; Système de détection de passager ; Système de clé intelligente ; ABS ; VSC ; Système de verrouillage de la direction ; GBS. |
| 60 | HEAD RH | 15 | Feux de route (droite) |
| 61 | HEAD RL | 15 | Feux de croisement (droite) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 64 | DEF NO.2 | 5 | Chauffage du rétroviseur extérieur |
Tableau de bord côté conducteur
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul ;
Remorque. |
| 3 | ACC | 7,5 | Unité d’amplificateur de composants stéréo ;
Unité d’affichage multiple ; ECU de passerelle ; Unité de récepteur radio ; ECU du corps principal ; ECU de rétroviseur ; Divertissement aux sièges arrière ; Système de clé intelligente ; Horloge. |
| 4 | PANEL | 10 | Quatre roues motrices ;
Cendrier ; Allume-cigare ; Contrôleur de frein ; Réfrigérateur ; Régulateur de vitesse ; Verrouillage central du différentiel ; DAC ; Unité d’affichage ; Chauffage de siège ; Système de climatisation ; Éclairage du compartiment à gants ; Phare d’avertissement ; Installation du récepteur radio ; Nettoyage des phares ; Inverseur ; Système de mémoire de position de conduite ; ECU de rétroviseur ; Module de ventilation ; Capteur d’inclinaison de l’interrupteur de rideau ; Interrupteur de levier de vitesse ; Interrupteurs de direction ; VSC ; Interrupteur de console |
| 5 | ECU-IG NO.2 | 10 | Système de climatisation ;
Chauffage ; Module supérieur ; ABS ; VSC ; Capteur de direction ; Capteur de déviation de direction et capteur G ; Unité principale ECU ; Feux de freinage ; Toit ouvrant ; Horloge ; Contrôleur de rétroviseur. |
| 6 | WINCH | 5 | Circuit manquant |
| 7 | A / C IG | 10 | Réfrigérateur ;
Ventilateur de condenseur ; Compresseur de radiateur ; MG CL ; Dégivrage de la lunette arrière ; RR MGC VLV. |
| 8 | TAIL | 15 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Phares antibrouillard avant ; Feux de position avant ; Feux de position arrière ; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Système de pulvérisation de pare-brise |
| 11 | RR WIPER | 15 | Essuie-glace arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur ;
Batterie auxiliaire ; Chauffage de siège ; Dégivrage de l’essuie-glace avant ; Tendeurs de ceinture de sécurité ; Feux d’avertissement ; Inverseur ; Interrupteur de levier de vitesse. |
| 14 | ECU-IG NO.1 | 5 | ABS ;
VSC ; Système de direction inclinable et télescopique ; ECU de passerelle ; Système de verrouillage de transmission ; Régulateur de vitesse ; Ceinture de sécurité pré-collision ; Nettoyage des phares ; Unité d’affichage multiple ; Système de mémoire de position de conduite ; Système de verrouillage assisté des portes. |
| 15 | S/ROOF | 25 | Toit ouvrant |
| 16 | RR DOOR RIGHT | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU de rétroviseur ;
Chauffage de rétroviseur extérieur. |
| 18 | RR DOOR LEFT | 20 | Vitres électriques |
| 19 | FR DOOR LEFT | 20 | Vitres électriques |
| 20 | FR DOOR RIGHT | 20 | Vitres électriques |
| 21 | RR FOG | 7,5 | Circuit manquant |
| 22 | A / C | 7,5 | Système de climatisation |
| 23 | AM1 | 5 | Circuit manquant |
| 24 | TI & TE | 15 | Commande inclinable et télescopique |
| 25 | FR P/SEAT RIGHT | 30 | Réglage du siège avant |
| 26 | PWR OUTLET | 15 | Prise de courant |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | DOOR NO.1 | 25 | Unité principale ECU |
| 30 | FR P/SEAT LEFT | 30 | Réglage du siège avant |
| 31 | INVERTER | 15 | Inverseur |

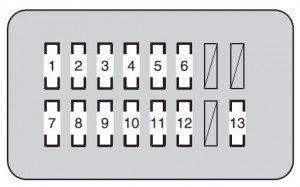

Tableau de bord côté passager
| Fusible | Amp [A] | Description | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | AHC-B NO.2 | 10 | Circuit absent |
| 8 | ECU-IG NO.4 | 5 | Système d’avertissement de pression des pneus |
| 9 | SEAT-A/C FAN | 10 | Circuit absent |
| 10 | SEAT-HTR | 20 | Chauffage de siège |
| 11 | AFS | 5 | Circuit absent |
| 12 | ECU-IG NO.3 | 5 | Circuit absent |
| 13 | TV | 10 | Unité d’affichage multiple |
Toyota Land Cruiser (2010-2011) – schéma de la boîte à fusibles
Année de fabrication : 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) dans la Toyota Land Cruiser (2010-2011) est le fusible 1 dans la boîte à fusibles côté conducteur.
Compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | A / F | 15 | Chauffage de climatisation |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | Chauffage EFI, A / F |
| 4 | IG2 MAIN | 30 | Injecteur, allumage, compteur kilométrique |
| 5 | RR A / C | 50 | Circuit absent |
| 6 | SEAT-A / C LH | 25 | Circuit absent |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 9 | CDS FAN | 25 | Ventilateur de condenseur |
| 10 | TOW TAIL | 30 | Attelage de remorque |
| 11 | RR P / SEAT | 30 | Circuit absent |
| 12 | ALT-CDS | 10 | Condenseur d’alternateur |
| 13 | FR FOG | 15 | Phares antibrouillard avant |
| 14 | SECURITY | 5 | Klaxon de sécurité |
| 15 | SEAT-A / C RH | 25 | Circuit absent |
| 16 | STOP | 15 | Feux stop ;
Feu stop élevé ; Contrôleur de freins ; Convertisseur de remorquage ; ABS ; VSC ; ECU du corps principal ; EFI. |
| 17 | TOW BRK | 30 | Contrôleur de freins |
| 18 | RR AUTO A / C | 50 | Commande du ventilateur arrière |
| 19 | PTC-1 | 50 | Chauffage PTC |
| 20 | PTC-2 | 50 | Chauffage PTC |
| 21 | PTC-3 | 50 | Chauffage PTC |
| 22 | RH-J / B | 40 | Circuit absent |
| 23 | SUB BATT | 40 | Remorquage |
| 24 | VGRS | 40 | Circuit absent |
| 25 | H-LP CLN | 30 | Nettoyage des phares |
| 26 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 27 | AHC | 60 | Circuit absent |
| 28 | HTR | 50 | Contrôleur de ventilateur |
| 29 | PBD | 30 | Circuit absent |
| 30 | LH-J / B | 150 | Unité principale ECU |
| 31 | ALT | 180 | Circuit absent |
| 32 | A/PUMP NO.1 | 50 | UNITÉ DE COMMANDE AI |
| 33 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 34 | MAIN | 40 | Phare ;
Système d’éclairage diurne. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Système de démarrage |
| 38 | IMB | 7,5 | Boîte à fusibles pour code d’identification ;
Système de clé intelligente ; GBS. |
| 39 | AM2 | 5 | Unité principale ECU |
| 40 | DOME2 | 7,5 | Éclairage du miroir de courtoisie ;
Module de ventilation. |
| 41 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 42 | TEL | 5 | Circuit manquant |
| 43 | RSE | 7,5 | Divertissement aux sièges arrière |
| 44 | TOWING | 30 | Remorquage |
| 45 | DOOR NO.2 | 25 | Unité principale ECU |
| 46 | STR LOCK | 20 | Système de verrouillage de la direction |
| 47 | TURN-HAZ | 15 | Odomètre ;
Clignotants avant ; Clignotants arrière ; Convertisseur de remorquage. |
| 48 | EFI MAIN2 | 20 | Pompe à carburant |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Système audio |
| 52 | RAD NO.1 | 10 | Système de navigation ;
Installation du récepteur radio. |
| 53 | ECU-B1 | 5 | Système de clés intelligentes ;
Module supérieur ; Commande inclinable et télescopique ; Odomètre ; Réfrigérateur ; ECU de passerelle ; Capteur de direction. |
| 54 | DOME1 | 5 | Éclairage intérieur de porte ;
Horloge. |
| 55 | HEAD LH | 15 | Feux de route (gauche) |
| 56 | HEAD LL | 15 | Feux de brouillard (gauche) |
| 57 | INJ | 10 | Injecteur, allumage |
| 58 | MET | 5 | Odomètre |
| 59 | IGN | 10 | Circuit ouvert ;
Système d’airbags SRS ; ECU de passerelle ; Système de détection de passager ; Système de clé intelligente ; ABS ; VSC ; Système de verrouillage de la direction ; GBS. |
| 60 | HEAD RH | 15 | Feux de route (droite) |
| 61 | HEAD RL | 15 | Feux de brouillard (droite) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
CLÉ DÉSACTIVÉE PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 64 | DEF NO.2 | 5 | Chauffage du rétroviseur extérieur |
Tableau de bord côté conducteur
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul, remorque |
| 3 | ACC | 7,5 | Unité d’amplificateur de composants stéréo ;
Unité multimoniteur ; ECU de passerelle ; Unité de récepteur radio ; ECU de carrosserie principale ; ECU de rétroviseur ; Divertissement pour les sièges arrière ; Système de clé intelligente ; Horloge. |
| 4 | PANEL | 10 | Quatre roues motrices ;
Cendrier ; Allume-cigare ; Contrôleur de freins ; Réfrigérateur ; Régulateur de vitesse ; Verrouillage central du différentiel ; DAC ; Unité d’affichage ; Chauffage de siège ; Système de climatisation ; Éclairage du compartiment à gants ; Feux de détresse ; Installation du récepteur radio ; Nettoyage des phares ; Inverseur ; Système de mémoire de position d’assise ; ECU de rétroviseur ; Module de ventilation ; Capteur d’inclinaison de l’interrupteur de rideau ; Interrupteur de levier de vitesse ; Interrupteurs de volant ; VSC ; Interrupteur de console. |
| 5 | ECU-IG NO.2 | 10 | Système de climatisation ;
Chauffage ; Module supérieur ; ABS ; VSC ; Capteur de direction ; Capteur de déviation de direction et capteur G ; Unité principale ECU ; Feux stop ; Toit ouvrant ; Horloge ; Rétroviseur EC. |
| 6 | WINCH | 5 | Circuit manquant |
| 7 | A / C IG | 10 | Réfrigérateur ;
Ventilateur de condenseur ; Compresseur de radiateur ; MG CL ; Dégivrage de la lunette arrière ; RR MGC VLV. |
| 8 | TAIL | 15 | Feux arrière ;
Feux de plaque d’immatriculation ; Phares antibrouillard avant ; Feux de position avant ; Feux de position arrière ; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Buse de pulvérisation de pare-brise |
| 11 | RR WIPER | 15 | Essuie-glace arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur ;
Batterie auxiliaire ; Chauffage de siège ; Dégivrage de l’essuie-glace avant ; Tendeurs de ceinture de sécurité ; Feux de détresse ; Inverseur ; Interrupteur de levier de vitesse. |
| 14 | ECU-IG NO.1 | 5 | ABS ;
VSC ; Système de direction inclinable et télescopique ; ECU de passerelle ; Système de verrouillage de transmission ; Régulateur de vitesse ; Ceinture de sécurité pré-collision ; Nettoyage des phares ; Unité d’affichage ; Système de mémoire de position d’assise ; Système de verrouillage assisté des portes. |
| 15 | S/ROOF | 25 | Toit ouvrant |
| 16 | RR DOOR RIGHT | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU de rétroviseur ;
Chauffage de rétroviseur extérieur. |
| 18 | RR DOOR LEFT | 20 | Vitres électriques |
| 19 | FR DOOR LEFT | 20 | Vitres électriques |
| 20 | FR DOOR RIGHT | 20 | Vitres électriques |
| 21 | RR FOG | 7,5 | Circuit manquant |
| 22 | A / C | 7,5 | Système de climatisation |
| 23 | AM1 | 5 | Circuit manquant |
| 24 | TI & TE | 15 | Contrôle réglable et télescopique |
| 25 | FR P/SEAT RIGHT | 30 | Réglage du siège avant |
| 26 | PWR OUTLET | 15 | Prise de courant |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | DOOR NO.1 | 25 | Unité principale ECU |
| 30 | FR P/SEAT LEFT | 30 | Réglage du siège avant |
| 31 | INVERTER | 15 | Inverseur |

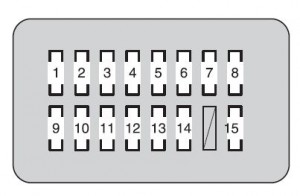

Tableau de bord côté passager
| Fusible | Amp [A] | Description | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7,5 | Remorquage |
| 9 | AHC-B NO.2 | 10 | Circuit absent |
| 10 | ECU-IG NO.4 | 5 | Système d’avertissement de pression des pneus |
| 11 | SEAT-A/C FAN | 10 | Circuit absent |
| 12 | SEAT-HTR | 20 | Chauffage de siège |
| 13 | AFS | 5 | Circuit absent |
| 14 | ECU-IG NO.3 | 5 | Circuit absent |
| 15 | TV | 10 | Affichage |
Toyota Land Cruiser (2012) – schéma de la boîte à fusibles
Année de fabrication : 2012.
Le fusible de l’allume-cigare (prise de courant) dans la Toyota Land Cruiser (2012) est le fusible 1 dans la boîte à fusibles du tableau de bord (type A).
Compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | A / F * 1 | 15 | Chauffage de climatisation |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | EFI ;
Chauffage A / F ; Pompe à carburant. |
| 4 | IG2 MAIN | 30 | Injecteur ;
Allumage ; Odomètre. |
| 5 | RR A / C | 50 | Circuit manquant |
| 6 | SEAT-A / C LH | 25 | Chauffages et ventilateurs de sièges |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 9 | CDS FAN | 25 | Ventilateur de condenseur |
| 10 | TOW TAIL | 30 | Circuit manquant |
| 11 | RR P / SEAT | 30 | Circuit manquant |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Phares antibrouillard avant |
| 14 | SECURITY | 5 | SI CURA |
| 15 | SEAT-A / C RH | 25 | Chauffages et ventilateurs de sièges |
| 16 | STOP | 15 | Feux de freinage ;
Feu de freinage élevé ; ABS ; VSC ; Unité de commande principale de la carrosserie ; EFI ; Remorque. |
| 17 | AI PUMP HTR * 1 | 10 | Chauffage de pompe AI |
| PWR HTR * 2, * 3 | 7,5 | Chauffage électrique | |
| 18 | RR AUTO A / C | 50 | Climatisation arrière |
| 19 | PTC-1 | 50 | Chauffage PTC |
| 20 | PTC-2 | 50 | Chauffage PTC |
| 21 | PTC-3 | 50 | Chauffage PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remorque |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Nettoyage des phares |
| 26 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 27 | AHC | 60 | AHC à 4 roues |
| 28 | HTR | 50 | Climatisation avant |
| 29 | PBD | 30 | Alimentation de l’ECU de la porte arrière |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Chaque fusible |
| 32 | A/PUMP NO.1*1 | 50 | CONTRÔLEUR AI |
| GLOW1 * 2, * 3 | 80 | Système de préchauffage du moteur | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Système de préchauffage du moteur | |
| 34 | MAIN | 40 | Phare,
MAIN LL, MAIN RL, MAIN LH, MAIN RH |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Système de démarrage |
| 38 | IMB | 7,5 | Boîte à fusibles avec code d’identification ;
Système d’entrée intelligente et de démarrage par bouton-poussoir ; GBS. |
| 39 | AM2 | 5 | Unité principale ECU |
| 40 | DOME2 | 7,5 | Éclairage intérieur ;
Module supérieur ; Éclairage intérieur arrière. |
| 41 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 42 | AMP 2 | 30 | Système audio |
| 43 | RSE | 7,5 | Circuit manquant |
| 44 | TOWING | 30 | Remorque |
| 45 | DOOR NO.2 | 25 | Unité principale ECU |
| 46 | STR LOCK | 20 | Système de verrouillage de la direction |
| 47 | TURN-HAZ | 15 | Odomètre ;
Clignotants avant ; Clignotants latéraux ; Clignotants arrière ; Remorque. |
| 48 | EFI MAIN2 * 1 | 20 | Pompe à carburant |
| F / PMP * 2, * 3 | 20 | Circuit manquant | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Chauffage de climatisation | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Système audio |
| 52 | RAD NO.1 | 10 | Système de navigation ;
Système audio ; Système d’aide au stationnement. |
| 53 | ECU-B1 | 5 | Système de double sécurité ;
Système d’entrée et de démarrage intelligent ; Module d’avion ; Capteur d’inclinaison et G ; Verre avec direction réglable et télescopique ; Odomètre ; Refroidisseur ; ECU de passerelle ; Capteur de direction ; VGRS. |
| 54 | DOME1 | 5 | Système d’entrée intelligent avec rétroéclairage ;
Horloge. |
| 55 | HEAD LH | 15 | Feux de route (gauche) |
| 56 | HEAD LL | 15 | Feux de croisement (gauche) ;
Système de nivellement des phares. |
| 57 | INJ | 10 | Injecteur ;
Système d’allumage. |
| 58 | MET | 5 | Odomètre |
| 59 | IGN | 10 | Circuit ouvert ;
Système d’airbags SRS ; ECU de passerelle ; Système d’entrée et de démarrage intelligent ; ABS ; VSC ; Système de verrouillage de la direction ; GBS. |
| 60 | DRL | 5 | Feux de jour |
| 61 | HEAD RH | 15 | Feux de route (droite) |
| 62 | HEAD RL | 15 | Feux de croisement (droite) |
| 63 | EFI NO.2 | 7,5 | Système d’injection d’air ;
Capteur de débit d’air. |
| 64 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Chauffage du rétroviseur extérieur |
| 67 | SPARE | 5 | Fusible de rechange |
| 68 | SPARE | 15 | Fusible de rechange |
| 69 | SPARE | 30 | Fusible de rechange |
| * 1 : Véhicules à moteur essence
* 2 : Véhicules à moteur diesel (pour la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) * 3 : Véhicules à moteur diesel (à l’exception de la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) |
|||
Sous le tableau de bord (type A)
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul ;
Remorque. |
| 3 | ACC | 7,5 | Unité d’amplificateur de composants stéréo ;
Unité multi-affichage ; ECU de passerelle ; Unité de récepteur radio ; ECU de carrosserie principale ; ECU de rétroviseur ; Divertissement aux sièges arrière ; Système de clé intelligente ; Horloge. |
| 4 | PANEL | 10 | Quatre roues motrices ;
Cendrier ; Allume-cigare ; Régulateur de frein ; Réfrigérateur ; Régulateur de vitesse ; Verrouillage central du différentiel ; DAC ; Unité d’affichage ; Chauffage de siège ; Système de climatisation ; Éclairage du compartiment à gants ; Phare d’entretien ; Installation de l’unité radio ; Nettoyage des phares ; Inverseur ; Système de mémoire de position d’assise ; ECU de rétroviseur ; Module d’air ; Capteur d’inclinaison de l’interrupteur d’airbag ; Interrupteur de levier de vitesse ; Interrupteurs de direction ; VSC ; Interrupteur de console. |
| 5 | ECU-IG NO.2 | 10 | Système de climatisation ;
Chauffage ; Module supérieur ; ABS ; VSC ; Capteur de direction ; Capteur d’inclinaison de direction et capteur G ; Unité principale ECU ; Feux stop ; Toit ouvrant ; Horloge ; Rétroviseur EC. |
| 6 | WINCH | 5 | Circuit manquant |
| 7 | A / C IG | 10 | Réfrigérateur ;
Ventilateur de condenseur ; Compresseur de radiateur ; MG CL ; Dégivrage de la lunette arrière ; RR MGC VLV. |
| 8 | TAIL | 15 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Phares antibrouillard avant ; Feux de position avant ; Feux de position arrière ; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Lave-glace de pare-brise |
| 11 | RR WIPER | 15 | Essuie-glace arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur ;
Batterie auxiliaire ; Chauffage de siège ; Dégivrage de l’essuie-glace avant ; Tendeurs de ceinture de sécurité ; Feux d’entretien ; Inverseur ; Interrupteur de levier de vitesse. |
| 14 | ECU-IG NO.1 | 5 | ABS, VSC ;
Verre inclinable et télescopique ; ECU de passerelle ; Système de verrouillage de transmission ; Régulateur de vitesse ; Ceinture de sécurité pré-collision ; Nettoyage des phares ; Unité multi-affichage ; Système de mémoire de position d’assise ; Système de verrouillage assisté des portes. |
| 15 | S/ROOF | 25 | Toit panoramique |
| 16 | RR DOOR RIGHT | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU de rétroviseur ;
Chauffage de rétroviseur extérieur. |
| 18 | RR DOOR LEFT | 20 | Vitres électriques |
| 19 | FR DOOR LEFT | 20 | Vitres électriques |
| 20 | FR DOOR RIGHT | 20 | Vitres électriques |
| 21 | RR FOG | 7,5 | Circuit manquant |
| 22 | A / C | 7,5 | Système de climatisation |
| 23 | AM1 | 5 | Circuit manquant |
| 24 | TI & TE | 15 | Commande réglable et télescopique |
| 25 | FR P/SEAT RIGHT | 30 | Réglage du siège avant |
| 26 | PWR OUTLET | 15 | Prise de courant |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | DOOR NO.1 | 25 | Unité principale ECU |
| 30 | FR P/SEAT LEFT | 30 | Réglage du siège avant |
| 31 | INVERTER | 15 | Inverseur |

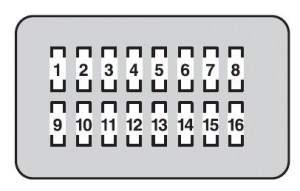

Tableau de bord côté passager
| Fusible | Amp [A] | Description | |
| 1 | RSF LH | 30 | Circuit manquant |
| 2 | B / DR CLSR RH | 30 | Circuit manquant |
| 3 | B / DR CLSR LH | 30 | Circuit manquant |
| 4 | RSF RH | 30 | Circuit manquant |
| 5 | DOOR DL | 15 | Circuit manquant |
| 6 | AHC-B | 20 | Circuit manquant |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7,5 | Remorque |
| 9 | AHC-B NO.2 | 10 | Circuit manquant |
| 10 | ECU-IG NO.4 | 5 | Système d’avertissement de pression des pneus |
| 11 | SEAT-A/C FAN | 10 | Circuit manquant |
| 12 | SEAT-HTR | 20 | Chauffage de siège |
| 13 | AFS | 5 | Circuit manquant |
| 14 | ECU-IG NO.3 | 5 | Circuit manquant |
| 15 | STRG HTR | 10 | Volant chauffant |
| 16 | TV | 10 | Unité multi-affichage |
Toyota Land Cruiser (2013-2014) – schéma des fusibles
Année de fabrication : 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2013-2014) est le fusible 1 dans la boîte à fusibles du tableau de bord (type A).
Compartiment moteur (boîte à fusibles gauche) – type A
| Fusible | Amp [A] | Description | |
| 1 | A / F * 1 | 15 | Chauffage de climatisation |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER;
EFI; EDU. |
|
| 25 A * 3 | |||
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | EFI;
Chauffage A / F; Pompe à carburant. |
| 4 | IG2 MAIN | 30 | Injecteur;
Allumage; Compteur kilométrique. |
| 5 | RR A / C | 50 | Circuit manquant |
| 6 | SEAT-A / C LH | 25 | Chauffages de sièges et ventilateurs |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 9 | CDS FAN | 25 | Ventilateur de condenseur |
| 10 | TOW TAIL | 30 | Circuit manquant |
| 11 | RR P / SEAT | 30 | Circuit manquant |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Phares antibrouillard avant |
| 14 | SECURITY | 5 | SÉCURITÉ |
| 15 | SEAT-A / C RH | 25 | Chauffages de sièges et ventilateurs |
| 16 | STOP | 15 | Feux de freinage;
Feu de freinage supérieur; ABS; VSC; ECU de carrosserie principale; EFI; Remorque. |
| 17 | AI PUMP HTR * 1 | 10 | Chauffage avec pompe AI |
| PWR HTR * 2, * 3 | 7,5 | Chauffage électrique | |
| 18 | RR AUTO A / C | 50 | Système de climatisation arrière |
| 19 | PTC-1 | 50 | Chauffage PTC |
| 20 | PTC-2 | 50 | Chauffage PTC |
| 21 | PTC-3 | 50 | Chauffage PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remorque |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Nettoyeur de phares |
| 26 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 27 | AHC | 60 | AHC pour 4 roues |
| 28 | HTR | 50 | Climatisation avant |
| 29 | PBD | 30 | Alimentation de l’ECU de la porte arrière |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Chaque fusible |
| 32 | A/PUMP NO.1*1 | 50 | CONTRÔLEUR AI |
| GLOW1 * 2, * 3 | 80 | Système de préchauffage du moteur | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Système de préchauffage du moteur | |
| 34 | MAIN | 40 | Phare;
MAIN LL, MAIN RL, MAIN LH, MAIN RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | Système de démarrage |
| 38 | IMB | 7,5 | Boîte à fusibles avec code d’identification;
Système d’entrée intelligent et démarrage par bouton-poussoir; GBS. |
| 39 | AM2 | 5 | Unité principale ECU |
| 40 | DOME2 | 7,5 | Éclairage vide;
Module supérieur; Éclairage intérieur arrière. |
| 41 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 42 | AMP 2 | 30 | Système audio |
| 43 | RSE | 7,5 | Circuit manquant |
| 44 | TOWING | 30 | Remorque |
| 45 | DOOR NO.2 | 25 | Unité principale ECU |
| 46 | STR LOCK | 20 | Système de verrouillage de la direction |
| 47 | TURN-HAZ | 15 | Compteur kilométrique;
Phares avant; Clignotants latéraux; Clignotants arrière; Remorque. |
| 48 | EFI MAIN2 * 1 | 20 | Pompe à carburant |
| F / PMP * 2, * 3 | 20 | Circuit manquant | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Chauffage de climatisation | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Système audio |
| 52 | RAD NO.1 | 10 | Système de navigation;
Système audio; Système d’aide au stationnement. |
| 53 | ECU-B1 | 5 | Système de double verrouillage;
Système d’entrée et de démarrage intelligent; Module de ventilation; Capteur d’inclinaison et de G; Système de direction inclinable et télescopique; Compteur kilométrique; Refroidisseur; ECU de porte; Capteur de direction; VGRS. |
| 54 | DOME1 | 5 | Système d’entrée éclairé;
Horloge. |
| 55 | HEAD LH | 15 | Phares antibrouillard (gauche) |
| 56 | HEAD LL | 15 | Phares antibrouillard (gauche);
Système de nivellement des phares. |
| 57 | INJ | 10 | Injecteur;
Système d’allumage. |
| 58 | MET | 5 | Compteur kilométrique |
| 59 | IGN | 10 | Circuit ouvert;
Système d’airbags SRS; ECU de porte; Système d’entrée et de démarrage intelligent; ABS; VSC; Système de verrouillage de la direction; GBS. |
| 60 | DRL | 5 | Feux de jour |
| 61 | HEAD RH | 15 | Phares antibrouillard (droit) |
| 62 | HEAD RL | 15 | Phares antibrouillard (droit) |
| 63 | EFI NO.2 | 7,5 | Système d’injection d’air;
Capteur de débit d’air. |
| 64 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Chauffage de rétroviseur extérieur |
| 67 | SPARE | 5 | Fusible de rechange |
| 68 | SPARE | 15 | Fusible de rechange |
| 69 | SPARE | 30 | Fusible de rechange |
| * 1 : Véhicules à moteur essence
* 2 : Véhicules à moteur diesel (pour la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) * 3 : Véhicules à moteur diesel (à l’exception de la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) |
|||
Compartiment moteur (panneau de fusibles gauche) – type B
| Fusible | Amp [A] | Description | |
| 1 | A / F * 1 | 15 | Chauffage de climatisation |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | EFI;
Chauffage A / F; Pompe à carburant. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Contrôleur de ventilateur |
| 6 | CDS FAN | 25 | Ventilateur de condenseur |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | FR FOG | 7,5 | Phares antibrouillard avant |
| 9 | STOP | 15 | Feux de freinage;
Feu de freinage supérieur; ABS; VSC; ECU de carrosserie principale; EFI; Remorque. |
| 10 | SEAT-A / C LH | 25 | Chauffages de sièges et ventilateurs |
| 11 | HWD4 | 30 | Chauffage du pare-brise avant |
| 12 | HWD3 | 30 | Chauffage du pare-brise avant |
| 13 | AHC | 50 | AHC pour 4 roues |
| 14 | PTC-1 | 50 | Chauffage PTC |
| 15 | PTC-2 | 50 | Chauffage PTC |
| 16 | PTC-3 | 50 | Chauffage PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorque |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Nettoyeur de phares |
| 21 | DEFOG | 30 | Chauffage de la lunette arrière |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatisation avant |
| 24 | PBD | 30 | Alimentation de l’ECU de la porte arrière |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternateur |
| 27 | A/PUMP NO.1*1 | 50 | CONTRÔLEUR AI |
| GLOW1 * 2, * 3 | 80 | Préchauffage du moteur | |
| 28 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Préchauffage du moteur | |
| 29 | MAIN | 40 | Phare,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Système de démarrage |
| 33 | IMB | 7,5 | Boîte à fusibles avec code d’identification;
Système d’entrée intelligent et démarrage par bouton-poussoir; GBS. |
| 34 | AM2 | 5 | Unité principale ECU |
| 35 | DOME2 | 7,5 | Lumières transparentes;
Module supérieur; Éclairage intérieur arrière |
| 36 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 37 | AMP 2 | 30 | Système audio |
| 38 | RSE | 7,5 | Circuit manquant |
| 39 | TOWING | 30 | Remorque |
| 40 | DOOR NO.2 | 25 | Unité principale ECU |
| 41 | STR LOCK | 20 | Système de verrouillage de la direction |
| 42 | TURN-HAZ | 15 | Compteur kilométrique;
Phares avant; Clignotants latéraux; Clignotants arrière; Remorque. |
| 43 | EFI MAIN2 * 1 | 20 | Pompe à carburant |
| F / PMP * 2, * 3 | 20 | Circuit manquant | |
| 44 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Chauffage de climatisation | |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Système audio |
| 47 | RAD NO.1 | 10 | Système de navigation;
Système audio; Système d’aide au stationnement. |
| 48 | ECU-B1 | 5 | Système de double verrouillage;
Système d’entrée et de démarrage intelligent; Module de ventilation; Capteur d’inclinaison et de G; Système de direction inclinable et télescopique; Compteur kilométrique; Refroidisseur; ECU de porte; Capteur de direction; VGRS. |
| 49 | DOME1 | 5 | Système d’éclairage d’entrée intelligent;
Horloge. |
| 50 | HEAD LH | 15 | Phares antibrouillard (gauche) |
| 51 | HEAD LL | 15 | Feux de route (gauche);
Système de nivellement des phares. |
| 52 | INJ | 10 | Injecteur;
Système d’allumage. |
| 53 | MET | 5 | Compteur kilométrique |
| 54 | IGN | 10 | Circuit ouvert;
Système d’airbags SRS; ECU de porte; Système d’entrée et de démarrage intelligent; ABS; VSC; Système de verrouillage de la direction; GBS. |
| 55 | DRL | 5 | Feux de jour |
| 56 | HEAD RH | 15 | Phares antibrouillard (droit) |
| 57 | HEAD RL | 15 | Feux de route (droit) |
| 58 | EFI NO.2 | 7,5 | Système d’injection d’air;
Capteur de débit d’air. |
| 59 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 60 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Chauffage de rétroviseur extérieur |
| 62 | SPARE | 5 | Fusible de rechange |
| 63 | SPARE | 15 | Fusible de rechange |
| 64 | SPARE | 30 | Fusible de rechange |
| * 1 : Véhicules à moteur essence
* 2 : Véhicules à moteur diesel (pour la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) * 3 : Véhicules à moteur diesel (à l’exception de la Russie, l’Ukraine, le Kazakhstan, l’Azerbaïdjan, la Géorgie, l’Arménie, la Biélorussie) |
|||
Compartiment moteur (panneau de fusibles, si équipé à droite)
| Fusible | Amp [A] | Description | |
| 1 | HWD1 | 30 | Dégivrage chauffant du pare-brise avant |
| 2 | TOW BRK | 30 | Circuit absent |
| 3 | RR P / SEAT | 30 | Circuit absent |
| 4 | PWR HTR * 1 | 7,5 | Circuit absent |
| PWR HTR * 2 | 7,5 | Chauffage électrique | |
| 5 | DEICER | 20 | Dégivrage des essuie-glaces avant |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SÉCURITÉ |
| 8 | FOTEL A / C RH | 25 | Chauffages de sièges et ventilateurs |
| 9 | AI PMP HTR * 1 | 10 | Chauffage avec pompe AI |
| AI PMP HTR * 2 | 10 | Circuit absent | |
| 10 | TOW TAIL | 30 | Circuit absent |
| 11 | HWD2 | 30 | Dégivrage chauffant du pare-brise avant |
| * 1 : Véhicules à moteur essence * 2 : Véhicules à moteur diesel |
|||
Sous le tableau de bord (type A)
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul, remorque |
| 3 | ACC | 7,5 | Unité d’amplificateur stéréo;
Unité multi-écrans; ECU de porte; Unité de récepteur radio; ECU de l’unité principale; ECU de rétroviseur; Divertissement pour les sièges arrière; Système de clé intelligente; Horloge. |
| 4 | PANEL | 10 | Quatre roues motrices;
Cendrier; Allume-cigare; Contrôle des freins; Réfrigérateur; Régulateur de vitesse; Verrouillage central du différentiel; DAC; Unité d’affichage; Chauffage de siège; Système de climatisation; Éclairage du compartiment de rangement; Feu d’avertissement; Installation du récepteur radio; Nettoyeur de phares; Onduleur; Système de mémoire de position de siège; ECU de rétroviseur; Module de ventilation; Capteur d’inclinaison de l’interrupteur d’airbag; Interrupteur de levier de vitesse; Interrupteurs de volant; VSC; Interrupteur de console. |
| 5 | ECU-IG NO.2 | 10 | Système de climatisation;
Chauffage; Module supérieur; ABS; VSC; Capteur de direction; Capteur d’inclinaison de direction et capteur G; Unité principale ECU; Feux de freinage; Toit ouvrant; Horloge; ECU de rétroviseur. |
| 6 | WINCH | 5 | Circuit manquant |
| 7 | A / C IG | 10 | Réfrigérateur;
Ventilateur de condenseur; Compresseur de refroidisseur; MG CL; Dégivrage de la lunette arrière; RR MGC VLV. |
| 8 | TAIL | 15 | Feux arrière;
Feux de plaque d’immatriculation; Phares antibrouillard avant; Feux de position avant; Feux de position arrière; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Système de pulvérisation du pare-brise avant |
| 11 | RR WIPER | 15 | Essuie-glace arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur;
Batterie auxiliaire; Chauffage de siège; Dégivrage des essuie-glaces avant; Tendeurs de ceintures de sécurité; Feux d’avertissement; Onduleur; Interrupteur de levier de vitesse. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Système de direction inclinable et télescopique; ECU de porte; Système de verrouillage de la transmission; Régulateur de vitesse; Ceinture de sécurité pré-collision; Nettoyage des phares; Unité multi-écrans; Système de mémoire de position de siège; Système de verrouillage assisté des portes. |
| 15 | S/ROOF | 25 | Toit ouvrant |
| 16 | RR PORTE DROITE | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU de rétroviseur;
Chauffage de rétroviseur extérieur. |
| 18 | RR PORTE GAUCHE | 20 | Vitres électriques |
| 19 | FR PORTE GAUCHE | 20 | Vitres électriques |
| 20 | FR PORTE DROITE | 20 | Vitres électriques |
| 21 | RR BROUILLARD | 7,5 | Circuit manquant |
| 22 | A / C | 7,5 | Installation de climatisation |
| 23 | AM1 | 5 | Circuit manquant |
| 24 | TI & TE | 15 | Contrôle inclinable et télescopique |
| 25 | FR P/SIÈGE DROIT | 30 | Réglage du siège avant |
| 26 | PRISE PWR | 15 | Prise de courant |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | PORTE N°1 | 25 | Unité principale ECU |
| 30 | FR P/SIÈGE GAUCHE | 30 | Réglage du siège avant |
| 31 | INVERTER | 15 | Onduleur |
Tableau de bord côté passager
| Fusible | Amp [A] | Circuit | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7,5 | Remorque |
| 9 | AHC-B NO.2 | 10 | Circuit absent |
| 10 | ECU-IG NO.4 | 5 | Système d’alerte de pression des pneus |
| 11 | SEAT-A/C FAN | 10 | Circuit absent |
| 12 | SEAT-HTR | 20 | Chauffage de siège |
| 13 | AFS | 5 | Circuit absent |
| 14 | CU-IG NO.3 | 5 | Circuit absent |
| 15 | STRG HTR | 10 | Chauffage du volant |
| 16 | TV | 10 | Unité multimédia |
Toyota Land Cruiser (2015-2016) – schéma des fusibles
Année de fabrication : 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser (2015-2016) est le fusible 1 dans la boîte à fusibles du tableau de bord (type A).
Compartiment moteur (boîte à fusibles gauche)
| Fusible | Amp [A] | Description | |
| 1 | A / F | 15 | Chauffage de climatisation |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | EFI;
Chauffage A / F; Pompe à carburant. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Contrôleur de ventilateur |
| 6 | CDS FAN | 25 | Ventilateur de condenseur |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | FR FOG | 7,5 | Phares antibrouillard avant |
| 9 | STOP | 15 | Feux de freinage;
feu de freinage supérieur; contrôleur de freins; ABS; VSC; ECU de carrosserie principale; EFI; Remorque. |
| 10 | SEAT-A / C LH | 25 | Chauffages de sièges et ventilateurs |
| 11 | HWD4 | 30 | Circuit manquant |
| 12 | HWD3 | 30 | Circuit manquant |
| 13 | AHC | 50 | Circuit manquant |
| 14 | PTC-1 | 50 | Chauffage PTC |
| 15 | PTC-2 | 50 | Chauffage PTC |
| 16 | PTC-3 | 50 | Chauffage PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorque |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Nettoyage des phares |
| 21 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatisation avant |
| 24 | PBD | 30 | Circuit manquant |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternateur |
| 27 | A/PUMP NO.1 | 50 | CONTRÔLEUR AI |
| 28 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 29 | MAIN | 40 | Phare;
Système de feux de jour; HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | Système de démarrage |
| 33 | IMB | 7,5 | Boîte à fusibles avec code d’identification;
Système d’entrée intelligent et démarrage par bouton-poussoir; GBS. |
| 34 | AM2 | 5 | Unité principale ECU |
| 35 | DOME2 | 7,5 | Éclairage d’accueil;
Module supérieur; Éclairage intérieur arrière |
| 36 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 37 | AMP 2 | 30 | Système audio |
| 38 | RSE | 7,5 | Circuit manquant |
| 39 | TOWING | 30 | Remorque |
| 40 | DOOR NO.2 | 25 | Unité principale ECU |
| 41 | STR LOCK | 20 | Système de verrouillage de la direction |
| 42 | TURN-HAZ | 15 | Compteur kilométrique;
Phares avant; Clignotants latéraux; Clignotants arrière; Remorque |
| 43 | EFI MAIN2 | 20 | Pompe à carburant |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Système audio |
| 47 | RAD NO.1 | 10 | Système de navigation;
Système audio; Système d’aide au stationnement |
| 48 | ECU-B1 | 5 | Système de clé intelligente;
Module supérieur; Direction inclinable et télescopique; Compteur kilométrique; Refroidisseur; ECU de porte, c capteur de direction. |
| 49 | DOME1 | 5 | Entrée éclairée;
Horloge. |
| 50 | HEAD LH | 15 | Feux de croisement avant (gauche) |
| 51 | HEAD LL | 15 | Feux de route avant (gauche);
Système de nivellement des phares. |
| 52 | INJ | 10 | Injecteur;
Système d’allumage. |
| 53 | MET | 5 | Compteur kilométrique |
| 54 | IGN | 10 | Circuit ouvert;
Système d’airbags SRS; ECU de porte; Système d’entrée et de démarrage intelligent; ABS; VSC; Système de verrouillage de la direction; GBS. |
| 55 | DRL | 5 | Feux de jour |
| 56 | HEAD RH | 15 | Feux de croisement avant (droit) |
| 57 | HEAD RL | 15 | Feux de route avant (droit) |
| 58 | EFI NO.2 | 7,5 | Système d’injection d’air;
Débitmètre d’air. |
| 59 | RR A/C NO.2 | 7,5 | Circuit manquant |
| 60 | EFI NO.3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Chauffage de rétroviseur extérieur |
| 62 | SPARE | 5 | Fusible de rechange |
| 63 | SPARE | 15 | Fusible de rechange |
| 64 | SPARE | 30 | Fusible de rechange |
Compartiment moteur (boîte à fusibles, si présente à droite)
| Fusible | Amp [A] | Description | |
| 1 | HWD1 | 30 | Dégivrage chauffant du pare-brise avant |
| 2 | TOW BRK | 30 | Circuit absent |
| 3 | RR P / SEAT | 30 | Circuit absent |
| 4 | PWR HTR | 7,5 | Circuit absent |
| 5 | DEICER | 20 | Chauffage des essuie-glaces avant |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SÉCURITÉ |
| 8 | FOTEL A / C RH | 25 | Chauffages de sièges et ventilateurs |
| 9 | AI PMP HTR * 1 | 10 | Chauffage avec pompe AI |
| AI PMP HTR * 2 | 10 | Circuit absent | |
| 10 | TOW TAIL | 30 | Circuit absent |
| 11 | HWD2 | 30 | Dégivrage chauffant du pare-brise avant |

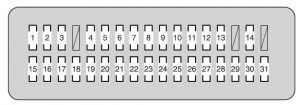

Tableau de bord côté conducteur
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul;
Remorque. |
| 3 | ACC | 7,5 | Unité d’amplificateur stéréo;
Unité multi-écrans; ECU de porte; Unité de récepteur radio; ECU de carrosserie principale; ECU de rétroviseur; Divertissement pour les sièges arrière; Système de clé intelligente; Horloge. |
| 4 | PANEL | 10 | Quatre roues motrices;
Cendrier; Allume-cigare; Contrôleur de freins; Réfrigérateur; Régulateur de vitesse; Verrouillage central du différentiel; DAC; Unité d’affichage; Chauffage de siège; Système de climatisation; Éclairage du compartiment de rangement; Feu d’entretien; Installation du récepteur radio; Nettoyage des phares; Onduleur; Système de mémoire de position de siège; ECU de rétroviseur; Module de ventilation; Capteur d’inclinaison de l’interrupteur d’airbag; Interrupteur de levier de vitesse; Interrupteurs de volant; VSC; Interrupteur de console. |
| 5 | ECU-IG NO.2 | 10 | Système de climatisation;
Chauffage; Module supérieur; ABS; VSC; Capteur de direction; Capteur d’inclinaison et capteur G; Unité principale ECU; Feux stop; Toit ouvrant; Horloge; ECU de rétroviseur. |
| 6 | WINCH | 5 | Circuit absent |
| 7 | A / C IG | 10 | Réfrigérateur;
Ventilateur de condenseur; Compresseur de refroidisseur; MG CL; Dégivrage de la lunette arrière; RR MGC VLV. |
| 8 | TAIL | 15 | Feux arrière;
Feux de plaque d’immatriculation; Phares antibrouillard avant; Feux de position avant; Feux de position arrière; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Buse de pulvérisation du pare-brise avant |
| 11 | RR WIPER | 15 | Essuie-glace arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur;
Batterie auxiliaire; Chauffage de siège; Dégivrage des essuie-glaces avant; Tendeurs de ceintures de sécurité; Feux d’entretien; Onduleur; Interrupteur de levier de vitesse. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Système de direction réglable et télescopique; ECU de porte; Système de verrouillage du levier de vitesse; Régulateur de vitesse; Ceinture de sécurité pré-collision; Nettoyage des phares; Unité multi-écrans; Système de mémoire de position de siège; Système de verrouillage assisté des portes. |
| 15 | S/ROOF | 25 | Toit ouvrant |
| 16 | RR PORTE DROITE | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU de rétroviseur;
Chauffage de rétroviseur extérieur. |
| 18 | RR PORTE GAUCHE | 20 | Vitres électriques |
| 19 | FR PORTE GAUCHE | 20 | Vitres électriques |
| 20 | FR PORTE DROITE | 20 | Vitres électriques |
| 21 | RR BROUILLARD | 7,5 | Circuit absent |
| 22 | A / C | 7,5 | Système de climatisation |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Contrôle réglable et télescopique |
| 25 | FR P/SIÈGE DROIT | 30 | Réglage du siège avant |
| 26 | PRISE PWR | 15 | Prise de courant |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | PORTE N°1 | 25 | Unité principale ECU |
| 30 | FR P/SIÈGE GAUCHE | 30 | Réglage du siège avant |
| 31 | INVERTER | 15 | Onduleur |
Tableau de bord côté passager
| Fusible | Amp [A] | Description | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7,5 | Remorque |
| 9 | AHC-B NO.2 | 10 | Circuit absent |
| 10 | ECU-IG NO.4 | 5 | Système d’alerte de pression des pneus |
| 11 | SEAT-A/C FAN | 10 | Circuit absent |
| 12 | SEAT-HTR | 20 | Chauffage de siège |
| 13 | AFS | 5 | Circuit absent |
| 14 | ECU-IG NO.3 | 5 | Circuit absent |
| 15 | STRG HTR | 10 | Système de chauffage du volant |
| 16 | TV | 10 | Unité multi-écrans |
À propos de la Toyota Land Cruiser (1996-2016)
La Toyota Land Cruiser, produite entre 1996 et 2016, est réputée pour sa robustesse et sa fiabilité. Ce modèle est devenu populaire auprès des conducteurs qui ont besoin d’un véhicule capable de gérer des terrains difficiles tout en offrant un confort pour les longs trajets. La Land Cruiser offrait diverses options de motorisation, y compris de puissantes variantes diesel et essence, assurant des performances suffisantes pour diverses conditions de conduite. Grâce à sa transmission intégrale et à ses technologies avancées pour la conduite tout-terrain, ce modèle était un choix idéal pour les aventuriers et les professionnels qui ont besoin d’un véhicule fiable en toute situation.
Schéma de la boîte à fusibles de la Toyota Land Cruiser
Cette page présente le schéma de la boîte à fusibles de la Toyota Land Cruiser, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle sont sous le capot et à l’intérieur du véhicule, souvent près de la porte du conducteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. Le schéma de la boîte à fusibles fournit un aperçu clair des fusibles responsables de chaque circuit électrique, ce qui est crucial pour un diagnostic et une réparation rapides.
