Toyota Aygo AB10 (2005-2014) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Aygo AB10 (2005–2014), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Aygo AB10 (2005-2011) – schéma des fusibles
Année de production : 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Aygo AB10 (2005-2011) est le fusible 27 du panneau de fusibles du tableau de bord (arrière).

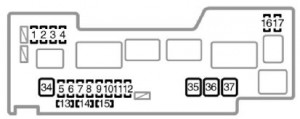

Panneau de fusibles du compartiment moteur (partie supérieure)

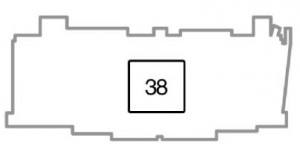

Panneau de fusibles du compartiment moteur (partie arrière)

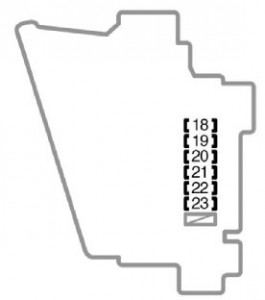

Panneau de fusibles du tableau de bord (côté gauche)
Panneau de fusibles du tableau de bord (côté droit)

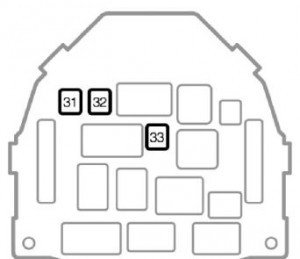

Panneau de fusibles du tableau de bord (partie arrière)
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | H-LP RH (HI) | 10 (avec système de feux de jour) | Phares droits |
| 2 | H-LP LH (HI) | 10 (avec système de feux de jour) | Phares ;
Clignotants et jauges côté gauche. |
| 3 | H − LP RH (LO) | 10 (avec système de feux de jour) | Phares droits |
| 4 | H − LP LH (LO) | 10 (avec système de feux de jour) | Phares, clignotants et jauges côté gauche |
| 5 | DIMMER | 20 (avec système de feux de jour) | Fusibles “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Système de feux de jour. |
| H − LP LH | 10 (sans système de feux de jour) | Phares gauches | |
| 6 | ABS NR 2 | 25 (sans système de contrôle de stabilité du véhicule) | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
| VSC NR 2 | 30 (avec système de contrôle de stabilité du véhicule) | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
|
| 7 | AM2 | 30 | Système de démarrage, fusibles “IG1”, “IG2”, “STA” |
| 8 | HAZARD | 10 | Clignotants, feux de détresse ;
Clignotants et jauges. |
| 9 | H − LP RH | 10 (sans système de feux de jour) | Phares droits |
| 10 | DOME | 15 | Clignotants et jauges ;
Éclairage intérieur ; Système audio ; Compte-tours. |
| 11 | EFI | 15 | Ventilateur de refroidissement électrique ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 12 | HORN | 10 | Klaxon |
| 13 | SPARE | 7,5 | Fusible de rechange |
| 14 | SPARE | 10 | Fusible de rechange |
| 15 | SPARE | 15 | Fusible de rechange |
| 16 | STA | 7,5 | Transmission manuelle multimode ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 17 | EFI NO.2 | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Transmission manuelle multimode. |
| 18 | STOP | 10 | Feux de freinage ;
Feu de freinage surélevé ; Système anti-blocage ; Transmission manuelle multimode. |
| 19 | D / L | 25 | Système de verrouillage des portes ;
Système de télécommande sans fil. |
| 20 | DEF | 20 | Dégivreur de lunette arrière |
| 21 | TAIL | 7,5 | Système de feux de jour ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de position ; Système de nivellement des phares ; Éclairage du tableau de bord. |
| 22 | OBD | 7,5 | Système de diagnostic embarqué |
| 23 | ECU − B | 7,5 | Transmission manuelle multimode ;
Système de feux de jour ; Système de contrôle de stabilité du véhicule ; Indicateurs et jauges ; Feu de brouillard arrière. |
| 24 | ECU-IG | 7,5 | Système anti-blocage ;
Système de contrôle de stabilité du véhicule ; Direction assistée électrique ; Ventilateur de refroidissement électrique. |
| 25 | BACK UP | 10 | Feux de recul ;
Verrouillage électrique ; Système de télécommande sans fil ; Vitres électriques ; Dégivreur de lunette arrière ; Compteur de vitesse ; Système de climatisation ; Système de chauffage. |
| 26 | WIP | 20 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 27 | ACC | 15 | Prise de courant ;
Système audio. |
| 28 | IG1 | 7,5 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière ; Système anti-blocage ; Direction assistée électrique ; Ventilateur de refroidissement électrique ; Feux de recul ; Verrouillage électrique des portes ; Système de télécommande sans fil ; Vitres électriques ; Dégivreur de lunette arrière ; Compteur de vitesse ; Système de climatisation ; Système de chauffage. |
| 29 | IG2 | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système d’airbags SRS ; Indicateurs et jauges ; Système de feux de jour ; Transmission manuelle multimode. |
| 30 | A/C | 7,5 | Climatisation ;
Chauffage électrique. |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 31 | AM1 | 40 | Fusibles “ACC”, “WIP”,
“ECU-IG”, “BACK UP” |
| 32 | PWR | 30 | Vitres électriques |
| 33 | HTR | 40 | Système de chauffage ;
Climatisation ; Fusible “A / C”. |
| 34 | AMT | 50 | Transmission manuelle multimode |
| 35 | RADIATEUR | 30 * | Ventilateur de refroidissement électrique |
| 40 * | |||
| 36 | ABS N°1 | 40 (sans système de contrôle de stabilité du véhicule) | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
| VSC N°1 | 50 (avec système de contrôle de stabilité du véhicule) | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
|
| 37 | EMPS | 50 | Système électrique
de direction assistée. |
| ∗: Remplacer le fusible par un fusible identique à l’original | |||
Fusible (type C)
| Fusible | Ampérage [A] | Description | |
| 38 | ALTERNATEUR | 120 | Système de charge, “EPS”, “ABS (sans système de contrôle de stabilité du véhicule)”,
“VSC (système de contrôle de stabilité du véhicule)”, “RADIATEUR”, “AM1”, “HTR”, “PWR”, “D / L” Fusibles, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
Toyota Aygo AB10 (2012-2014) – schéma des fusibles
Année de production : 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Aygo AB10 (2012-2014) est le fusible 4 de la boîte à fusibles de l’habitacle du tableau de bord (côté droit).

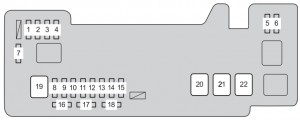

Boîte à fusibles du compartiment moteur (côté supérieur)
| N° | Ampères [A] | Description | |
| 1 | DRL | 5 | Feux de jour |
| 2 | FOG FR | 20 | Feux de brouillard avant |
| 3 | H-LP LH | 10 | Phares gauches |
| 4 | H-LP RH | 10 | Phares droits |
| 5 | STA | 7,5 | Transmission manuelle multimode ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 6 | EFI NO.2 | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Transmission manuelle multimode. |
| 7 | MET | 5 | Odomètre et jauges |
| 8 | SUB-LP | 30 | Fusibles DRL ;
FOG FR. |
| 9 | ABS NO.2*1 | 25 | Système de prévention du blocage des roues |
| VSC NO.2*2 | 30 | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
|
| 10 | AM2 | 30 | Système de démarrage ;
Fusibles IG1, IG2, STA. |
| 11 | HAZARD | 10 | Clignotants ;
Feux de détresse ; Clignotants et jauges. |
| 12 | H-LP PRINCIPAL | 20 | Fusibles H-LP G, H-LP D |
| 13 | DOME | 15 | Clignotants et instruments de mesure ;
Éclairage intérieur ; Système audio ; Odomètre. |
| 14 | EFI | 15 | Ventilateur de refroidissement électrique ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 15 | HORN | 10 | Klaxon |
| 16 | SPARE | 7,5 | Fusible de rechange |
| 17 | SPARE | 10 | Fusible de rechange |
| 18 | SPARE | 15 | Fusible de rechange |
| 19 | AMT | 50 | Transmission manuelle multimode |
| 20 | RADIATEUR | 30 A * 3 | Ventilateur de refroidissement électrique |
| 40 A * 3 | |||
| 21 | ABS * 1 | 40 | Système de prévention du blocage des roues |
| VSC * 2 | 50 | Système anti-blocage et
système de contrôle de stabilité du véhicule. |
|
| 22 | EMPS | 50 | Système de direction assistée électrique |
* 1 : Véhicules sans système VSC
* 2 : Véhicules avec système VSC
* 3 : Remplacer le fusible par un fusible identique à l’original

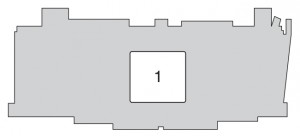

Boîte à fusibles du compartiment moteur (arrière)
| N° | Ampères [A] | Description | |
| 1 | ALTERNATEUR | 120 | Système de charge,
EMPS, ABS, VSC, RADIATEUR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, fusibles ECU-B. |
Panneau de fusibles de l’habitacle (tableau de bord – côté droit)
| Numéro | Ampères [A] | Description | |
| 1 | STOP | 10 | Feux de freinage ;
Feu de freinage surélevé ; Système anti-blocage ; Transmission manuelle multimode. |
| 2 | D/L | 25 | Système de verrouillage électrique ;
Système de télécommande sans fil. |
| 3 | DEF | 20 | Dégivreur de lunette arrière |
| 4 | TAIL | 7,5 | Système de feux de jour ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de position ; Système de nivellement des phares ; Éclairage du tableau de bord. |
| 5 | OBD | 7,5 | Système de diagnostic embarqué |
| 6 | ECU-B | 7,5 | Transmission manuelle multimode ;
Système de feux de jour ; Système de contrôle de stabilité du véhicule ; Indicateurs et jauges ; Feu de brouillard arrière. |
Panneau de fusibles de l’habitacle (tableau de bord – côté droit)
| Numéro | Ampères [A] | Description | |
| 1 | ECU-IG | 7,5 | Système anti-blocage ;
Système de contrôle de stabilité du véhicule ; Direction assistée électrique ; Ventilateur de refroidissement électrique. |
| 2 | BACK UP | 10 | Feux de recul ;
Système de verrouillage électrique ; Télécommande sans fil ; Vitres électriques ; Dégivreur de lunette arrière ; Odomètre ; Système de climatisation ; Système de chauffage. |
| 3 | WIP | 20 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 4 | ACC | 15 | Prise de courant ;
Allume-cigare ; Système audio. |
| 5 | IG1 | 7,5 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière ; Système anti-blocage ; Direction assistée électrique ; Ventilateur de refroidissement électrique ; Feux de recul ; Système de verrouillage électrique ; Télécommande sans fil ; Vitres électriques ; Dégivreur de lunette arrière ; Odomètre ; Climatisation ; Chauffage. |
| 6 | IG2 | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système d’airbags SRS ; Indicateurs et jauges ; Système de feux de jour ; Transmission manuelle multimode. |
| 7 | A/C | 7,5 | Climatisation ;
Chauffage électrique. |

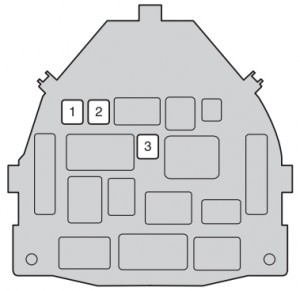

Panneau de fusibles de l’habitacle (tableau de bord – arrière)
| Numéro | Ampères [A] | Description | |
| 1 | AM1 | 40 | Fusibles ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Vitres électriques |
| 3 | HTR | 40 | Système de chauffage,
Système de climatisation, Fusible de climatisation. |
À propos de la Toyota Aygo AB10 (2005-2014)
La Toyota Aygo AB10, produite de 2005 à 2014, est une citadine compacte qui a gagné en popularité grâce à sa fiabilité et son économie de carburant. Ce modèle est le fruit d’une collaboration entre Toyota, Peugeot et Citroën, les trois marques proposant des véhicules similaires avec de légères différences de design. L’Aygo est équipée d’un moteur essence de 1,0 litre, qui offre une puissance suffisante pour la conduite en ville tout en maintenant une faible consommation de carburant. Le véhicule est connu pour sa taille compacte, ce qui facilite le stationnement et les manœuvres dans les rues étroites de la ville.
Schéma de la boîte à fusibles de la Toyota Aygo AB10
Cette page présente le schéma de la boîte à fusibles de la Toyota Aygo AB10, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les composants électriques. La boîte à fusibles est un élément clé pour assurer la sécurité et la fonctionnalité du système électrique de votre véhicule.
