Peugeot RCZ (2009-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot RCZ 2009-2016, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot RCZ (2009-2010) – schéma des fusibles
Année de fabrication : 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot RCZ (2009-2010) est le fusible F9 du panneau de fusibles du tableau de bord.
Fusibles du tableau de bord
Le panneau de fusibles est situé dans la partie inférieure du tableau de bord (côté gauche, à l’intérieur de la boîte à gants). Il se compose de deux boîtiers.

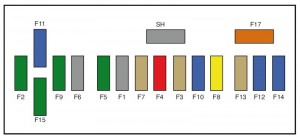

Panneau 1
| Nr | Amp [A] | Description |
| F1 | – | Non utilisé |
| F2 | 30 | Terre bloquée et coincée |
| F3 | 5 | Unité de commande
airbag, masque actif et tendeurs. |
| F4 | 10 | Interrupteur de pédale d’embrayage ;
Rétroviseur électrochrome ; Transmission automatique ; Unité de commutation et de protection. |
| F5 | 30 | Vitres électriques à impulsion ;
Alimentation des rétroviseurs rabattables. |
| F6 | – | Non utilisé |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Éclairage du pare-soleil ; Éclairage de la boîte à gants. |
| F8 | 20 | Système audio ;
Audio/téléphone ; Écran multifonction ; Détection de basse pression des pneus ; Horloge. |
| F9 | 30 | Prise 12 V |
| F10 | 15 | Commandes au volant |
| F11 | 15 | Clé de contact à faible courant |
| F12 | 15 | Tableau de bord ;
Climatisation ; Mémoire du siège conducteur ; Détecteur de pluie/beau temps ; Airbag. |
| F13 | 5 | Schéma des fusibles du moteur ;
Masque actif. |
| F14 | 15 | Écran multifonction ;
Témoins de ceinture de sécurité et d’airbag passager ; Affichage du tableau de bord ; Amplificateur ; Système Bluetooth ; Unité de commande des capteurs de stationnement ; Peugeot Connect USB. |
| F15 | 30 | Verrouillage et super verrouillage |
| F17 | 40 | Dégivrage/désembuage
de la lunette arrière et des rétroviseurs latéraux. |
| SH | – | Contournement PARC |

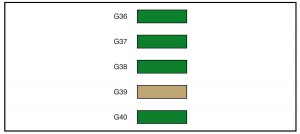

Cadre 2
| Nr | Amp [A] | Description |
| G36 | 30 | Amplificateur Hi-Fi |
| G37 | 30 | Module de mémoire du siège passager |
| G38 | 30 | Module de mémoire du siège conducteur |
| G39 | 5 | Unité de mémoire d’éclairage |
| G40 | 30 | Sièges chauffants conducteur et passager |
À propos de la Peugeot RCZ (2009-2016)
La Peugeot RCZ, produite de 2009 à 2016, est un coupé sportif qui séduit par son design élégant et ses qualités de conduite dynamiques. Ce modèle était disponible avec différentes motorisations, y compris des moteurs essence et diesel, offrant une large gamme de performances pour répondre aux divers besoins des conducteurs. La RCZ est connue pour sa silhouette basse, sa calandre distinctive et son double arc de toit caractéristique. L’intérieur du véhicule offre confort et technologies modernes, ce qui en fait un choix attrayant pour ceux qui recherchent un véhicule stylé et performant.
Schéma de la boîte à fusibles de la Peugeot RCZ
Cette page présente le schéma de la boîte à fusibles de la Peugeot RCZ, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques des boîtes à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, souvent près du tableau de bord. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui permet une identification et un remplacement faciles. Lors du remplacement, utilisez toujours des fusibles de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques de votre véhicule.
