Peugeot 208 (2011-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 208 2011-2021, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 208 – schéma de la boîte à fusibles
Année de production : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 208 est le fusible F16 dans la boîte à fusibles 1 de la boîte à gants.
Emplacement de la boîte à fusibles
Boîtes à fusibles du tableau de bord
Véhicules avec volant à gauche :
La boîte à fusibles 1 est située dans la partie inférieure du tableau de bord (à gauche).
Retirez le couvercle en tirant sur la partie supérieure droite, puis sur la gauche, retirez complètement le couvercle et faites-le pivoter.
La boîte à fusibles 2 est située derrière la boîte à gants.
Véhicules avec volant à droite :
La boîte à fusibles 1 est située dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle de la boîte à fusibles en tirant sur la partie supérieure droite, retirez complètement le couvercle et faites-le pivoter.
La boîte à fusibles 2 est située dans la partie inférieure du tableau de bord (à droite).
Retirez le couvercle en tirant sur la partie supérieure droite, puis sur la gauche, retirez complètement le couvercle et faites-le pivoter.
Schémas des boîtes à fusibles
2011, 2012, 2013, 2014
Boîte à fusibles du tableau de bord 1
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1 (2011-2014)
| Nr | Ampère [A] | Description |
|---|---|---|
| F02 | 5 A | Rétroviseurs ;
Phares ; Connecteur de diagnostic. |
| F09 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique autonome ;
Connecteur de remorque. |
| F11 | 5 A | Rétroviseur électrochrome ;
Chauffage auxiliaire. |
| F13 | 5 A | Amplificateur Hi-Fi ;
Capteurs de stationnement |
| F 16 | 15 A | Connecteur avant 12 V. |
| F17 | 15 A | Système audio, système audio (accessoire). |
| F18 | 20 A | Écran tactile. |
| F23 | 5 A | Lumière de boîte à gants ;
Éclairage de porte ; Liseuses de carte. |
| F26 | 15 A | Klaxon. |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Alarme |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |
Boîte à fusibles du tableau de bord 2
Affectation des fusibles dans la boîte à fusibles du tableau de bord 2
| Nr | Ampère [A] | Description |
|---|---|---|
| F01 | 40 A | Lunette arrière chauffante. |
| F02 | 10 A | Rétroviseurs extérieurs chauffants. |
| F03 | 30 A | Vitres avant à impulsion. |
| F04 | – | Non utilisé. |
| F05 | 30 A | Vitres arrière à impulsion. |
| F06 | 10 A | Rétroviseurs extérieurs rabattables. |
| F07 | 10 A | Rétroviseurs extérieurs rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants (sauf RHD) |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2011-2014)
| Nr | Ampère [A] | Description |
|---|---|---|
| F 16 | 15 A | Feux de brouillard avant. |
| F18 | 10 A | Phare droit. |
| F19 | 10 A | Phare gauche. |
| F25 | 30 A | Relais pour essuie-phares (accessoire). |
| F29 | 40 A | Moteur d’essuie-glace avant. |
| F30 | 80 A | Connecteurs de chauffage (Diesel). |
2015
Boîte à fusibles du tableau de bord 1
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1 (2015)
| Nr | Ampère [A] | Description |
|---|---|---|
| F2 | 5 A | Rétroviseurs ;
Phares ; Connecteur de diagnostic. |
| F9 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique autonome ;
Connexion pour remorque. |
| F11 | 5 A | Rétroviseur électrochrome ;
Chauffage auxiliaire. |
| F13 | 5 A | Amplificateur Hi-Fi ;
Capteurs de stationnement |
| F 16 | 15 A | Prise avant 12 V. |
| F17 | 15 A | Système audio (accessoire). |
| F18 | 20 A | Écran tactile. |
| F23 | 5 A | Miroir de courtoisie ;
Éclairage de lecture de carte. |
| F26 | 15 A | Klaxon. |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Antivol. |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |
Boîte à fusibles du tableau de bord 2
Affectation des fusibles dans la boîte à fusibles du tableau de bord 2
| Nr | Ampère [A] | Description |
|---|---|---|
| F01 | 40 A | Lunette arrière chauffante. |
| F02 | 10 A | Rétroviseurs extérieurs chauffants. |
| F03 | 30 A | Vitres avant à impulsion. |
| F04 | – | Non utilisé. |
| F05 | 30 A | Vitres arrière à impulsion. |
| F06 | 10 A | Rétroviseurs extérieurs rabattables. |
| F07 | 10 A | Rétroviseurs extérieurs rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants (sauf RHD) |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2015)
| Nr | Ampère [A] | Description |
|---|---|---|
| F 16 | 15 A | Feux de brouillard avant. |
| F18 | 10 A | Phare droit. |
| F19 | 10 A | Phare gauche. |
| F25 | 30 A | Relais pour essuie-phares (accessoire). |
| F29 | 40 A | Moteur d’essuie-glace avant. |
2017, 2018
Boîte à fusibles du tableau de bord 1
Affectation des fusibles dans la boîte à fusibles du tableau de bord 1 (2017, 2018)
| Nr | Ampère [A] | Description |
|---|---|---|
| F1 (GPL) | 10 A | 2017 : Démarrage + (positif). |
| F2 | 5 A | Rétroviseurs extérieurs ;
Phares ; Connecteur de diagnostic. |
| F9 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique autonome ;
Unité d’interface de remorque. |
| F11 | 5 A | Rétroviseur électrochrome ;
Chauffage supplémentaire. |
| F13 | 5 A | Amplificateur Hi-Fi ;
Capteurs de stationnement. |
| F 16 | 15 A | Connecteur avant 12 V. |
| F17 | 15 A | Système audio ;
Système audio d’occasion. |
| F18 | 20 A | Écran tactile. |
| F23 | 5 A | Éclairage de porte ;
Éclairage de lecture de carte. |
| F26 | 15 A | Klaxon. |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Alarme antivol. |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |
Boîte à fusibles du tableau de bord 2
Affectation des fusibles dans la boîte à fusibles du tableau de bord 2
| Nr | Ampère [A] | Description |
|---|---|---|
| F01 | 40 A | Lunette arrière chauffante. |
| F02 | 10 A | Rétroviseurs extérieurs chauffants. |
| F03 | 30 A | Vitres avant à impulsion. |
| F04 | – | Non utilisé. |
| F05 | 30 A | Vitres arrière à impulsion. |
| F06 | 10 A | Rétroviseurs extérieurs rabattables. |
| F07 | 10 A | Rétroviseurs extérieurs rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants (sauf RHD) |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2017, 2018)
| Nr | Ampère [A] | Description |
|---|---|---|
| F 16 | 15 A | Feux de brouillard avant. |
| F18 | 10 A | Phare droit. |
| F19 | 10 A | Phare gauche. |
| F25 | 30 A | Relais pour essuie-phares (marché secondaire). |
| F26 (GPL) | 20 A | 2017 : Batterie + (positif). |
| F29 | 40 A | Moteur d’essuie-glace avant. |
Peugeot 208 – schéma de la boîte à fusibles
Année de production : 2019, 2020, 2021.
Fusibles dans le tableau de bord
- Ouvrir la boîte à gants du tableau de bord.
- Appuyer sur la poignée centrale du couvercle de la boîte à fusibles.
- Retirer complètement le couvercle.
- Retirer la pince de la douille.
Boîte à fusibles inférieure
| Numéro | Ampère [A] | Description |
|---|---|---|
| F1 | 10 A | Rétroviseur intérieur électrochrome |
| F3 | 5 A | Chargeur sans fil pour smartphone |
| F4 | 15 A | Klaxon |
| F5 | 20 A | Pompe de lave-glace |
| F6 | 20 A | Pompe de lave-glace |
| F7 | 5 A | Ports USB arrière |
| F8 | 20 A | Essuie-glace de lunette arrière |
| F10 | 30 A | Verrouillage/déverrouillage des serrures |
| F11 | 30 A | Verrouillage/déverrouillage des serrures |
| F14 | 5 A | Connexion d’alerte et d’assistance ; Alarme. |
| F24 | 5 A | Écran tactile 7 pouces |
| F27 | 5 A | Alarme (accessoire) |
| F29 | 20 A | Écran tactile 10 pouces |
| F31 ou F32 | 15 A | Allume-cigare ; Prise 12 V. |
Boîte à fusibles supérieure
| Numéro | Ampère [A] | Description |
|---|---|---|
| F1 | 40 A | Chauffage de la lunette arrière |
| F2 | 10 A | Chauffage des rétroviseurs extérieurs |
| F3 | 30 A | Lève-vitres électriques des portes avant |
| F4 | 20 A | Réglage des rétroviseurs extérieurs, rabattement des rétroviseurs |
| F5 | 30 A | Lève-vitres électriques des portes arrière |
| F10 | 30 A | Chauffage des sièges avant |

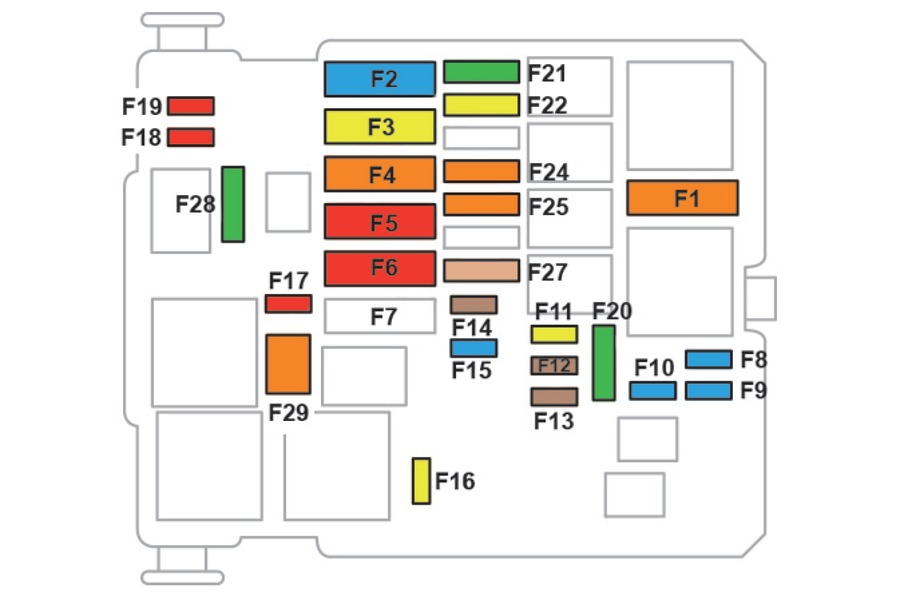

Fusibles dans le compartiment moteur
| Numéro | Ampère [A] | Description |
|---|---|---|
| F16 | 20 A | Chauffage du pare-brise |
| F18 | 10 A | Phare droit (feux de croisement) |
| F19 | 10 A | Phare gauche (feux de croisement) |
| F29 | 40 A | Essuie-glaces de pare-brise |
