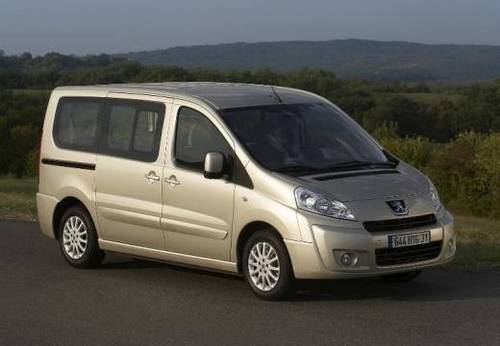

Peugeot Expert Tepee (2007-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Expert Tepee (2007–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot Expert Tepee (2007) – schéma des fusibles
Année de fabrication : 2007.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Expert Tepee (2007) est le fusible 9 du boîtier de fusibles du tableau de bord.
Fusibles sur le tableau de bord à droite
| N° | Amp [A] | Description |
| 1 | 15 | Troisième essuie-glace |
| 2 | – | Non utilisé |
| 3 | 5 | Unité de commande
airbag. |
| 4 | 10 | Capteur d’angle de volant,
Connecteur de diagnostic ; Capteur ESP ; Ventilation manuelle ; Interrupteur d’embrayage ; Hauteur du faisceau des phares ; Pompe du filtre à particules. |
| 5 | 30 | Rétroviseurs électriques ;
Moteur de vitre passager. |
| 6 | 30 | Alimentation des vitres électriques avant |
| 7 | 5 | Feux auxiliaires et
éclairage de la boîte à gants |
| 8 | 20 | Écran multifonction ;
Sirène d’alarme ; Système audio ; Changeur de CD ; Audio/téléphone ; Schéma des fusibles de la remorque (accessoires). |
| 9 | 10 | Allume-cigare ;
Connecteur d’accessoires de deuxième niveau. |
| 10 | 30 | Régulateur de hauteur arrière ;
Interrupteur de volant ; Tableau de bord. |
| 11 | 15 | Connecteur de diagnostic ;
Interrupteur d’allumage. |
| 12 | 15 | Kit mains libres ;
Unité de commande d’airbag ; Unité de commande d’aide au stationnement. |
| 13 | 5 | Schéma des fusibles du moteur ;
Schéma des fusibles de la remorque. |
| 14 | 15 | Capteur de pluie ;
Ventilation arrière ; Climatisation automatique ; Tableau de bord. |
| 15 | 30 | Verrouillage des serrures |
| 16 | – | Non utilisé |
| 17 | 40 | Lunette arrière chauffante ;
Rétroviseurs chauffants* |
| 17 * | 10 * | Rétroviseurs chauffants uniquement |
Fusibles dans l’habitacle
| N° | Amp [A] | Description |
| 1 | 30 | Sièges chauffants |
| 2 | 20 | Prise 12 V de troisième niveau |
| 3 | 40/50 | Schéma des fusibles de la remorque
(accessoires). |
| 4 | – | Non utilisé |
| 36 | 15 | Serrures de porte à charnière |
| 37 | 10 | Serrures de porte à charnière |
| 38 | 20 | Troisième essuie-glace de porte battante |
| 39 | 10 | Ventilation arrière |
| 40 | 5 | Rétroviseurs rabattables |
Fusibles sous le capot
| N° | Amp [A] | Description |
| 1 | 20 | Contrôleur moteur ;
Systèmes d’alimentation en carburant et en air ; Installation du ventilateur, |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Système d’alimentation en carburant |
| 6 | 10 | Direction assistée ;
Interrupteur auxiliaire de pédale de frein. |
| 7 | 10 | Système de freinage (ABS/ESP) |
| 8 | 20 | Contrôle du moteur d’allumage |
| 9 | 10 | Interrupteur principal de pédale de frein |
| 10 | 40 | Systèmes d’alimentation en carburant et en air ;
Systèmes de contrôle des émissions. |
| 11 | 40 | Ventilation avant |
| 12 | 30 | Essuie-glace |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Non utilisé |
Peugeot Expert Tepee (2008-2016) – schéma des fusibles
Année de fabrication : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

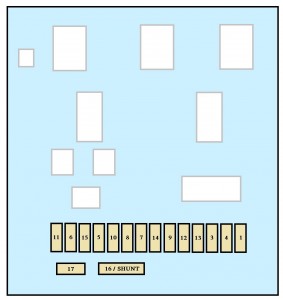

Le fusible de l’allume-cigare (prise de courant) du Peugeot Expert Tepee (2008-2016) est le fusible 9 du boîtier de fusibles du tableau de bord.
Fusibles sur le tableau de bord à droite
| Numéro | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Non utilisé |
| 3 | 5 | Unité de commande d’airbag |
| 4 | 10 | Capteur d’angle de direction ;
Connecteur de diagnostic ; Capteur ESP ; Ventilation manuelle ; Interrupteur d’embrayage ; Hauteur du faisceau des phares ; Pompe du filtre à particules. |
| 5 | 30 | Rétroviseurs électriques ;
Moteur de vitre passager. |
| 6 | 30 | Alimentation des vitres électriques avant |
| 7 | 5 | Feux auxiliaires et
éclairage de la boîte à gants |
| 8 | 20 | Écran multifonction ;
Sirène d’alarme ; Système audio ; Lecteur CD, Audio/téléphone ; Schéma des fusibles de la remorque (accessoires). |
| 9 | 10 | Connecteur d’accessoires de rangée 2 |
| 10 | 30 | Régulateur de hauteur arrière ;
Interrupteur de volant ; Tableau de bord. |
| 11 | 15 | Connecteur de diagnostic ;
Interrupteur d’allumage. |
| 12 | 15 | Kit mains libres ;
unité de commande d’airbag ; unité de commande d’aide au stationnement. |
| 13 | 5 | Schéma des fusibles du moteur ;
Schéma des fusibles de la remorque. |
| 14 | 15 | Capteur de pluie ;
Ventilation arrière ; Climatisation automatique ; Tableau de bord. |
| 15 | 30 | Verrouillage des serrures |
| 16 | – | Non utilisé |
| 17 | 40 | Lunette arrière chauffante ;
Rétroviseurs chauffants*. |
Fusibles dans l’habitacle
| N° | Amp [A] | Description |
| 1 | 30 | Sièges chauffants |
| 2 | 20 | Prise 12 V. rangée 3 |
| 3 | 40/50 | Schéma des fusibles de la remorque
(accessoires). |
| 4 | – | Non utilisé |
| 36 | 15 | Serrures de porte à charnière |
| 37 | 10 | Serrures de porte à charnière |
| 38 | 20 | Brosse d’essuie-glace de porte arrière |
| 39 | 10 | Ventilation arrière |
| 40 | 5 | Rétroviseurs rabattables |
Fusibles sous le capot
| Numéro | Amp [A] | Description |
| 1 | 20 | Unité de commande moteur ;
Systèmes d’alimentation en carburant et en air ; Installation du ventilateur. |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Système d’alimentation en carburant |
| 6 | 10 | Direction assistée ;
Interrupteur auxiliaire de pédale de frein. |
| 7 | 10 | Système de freinage (ABS/ESP) |
| 8 | 20 | Contrôle du moteur de démarrage |
| 9 | 10 | Interrupteur principal de pédale de frein |
| 10 | 40 | Systèmes d’alimentation en carburant et en air ;
Systèmes de contrôle des émissions. |
| 11 | 40 | Ventilation avant |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Non utilisé |
À propos du Peugeot Expert Tepee (2007-2016)
Le Peugeot Expert Tepee, produit de 2007 à 2016, est un modèle populaire parmi les véhicules familiaux et les fourgonnettes commerciales. Ce modèle se caractérise par un intérieur spacieux, offrant des sièges confortables pour plusieurs passagers et un espace de rangement suffisant. Le Peugeot Expert Tepee est disponible avec diverses motorisations, y compris des moteurs diesel, réputés pour leur fiabilité et leur efficacité. Grâce à sa construction robuste et sa flexibilité, il est idéal pour ceux qui ont besoin d’un véhicule fiable pour les longs trajets ou le transport de grandes quantités de marchandises.
Schéma de la boîte à fusibles du Peugeot Expert Tepee
Cette page présente le schéma de la boîte à fusibles du Peugeot Expert Tepee, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle sont sous le capot et à l’intérieur du véhicule. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui assure la sécurité et la fonctionnalité des circuits électriques de votre véhicule.
