Peugeot iON (2010-2015) – boîte à fusibles
Peugeot iON (2010-2015) – schéma des fusibles
Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) dans la Peugeot iON (2010-2015) est le fusible 2 dans la boîte à fusibles du tableau de bord.

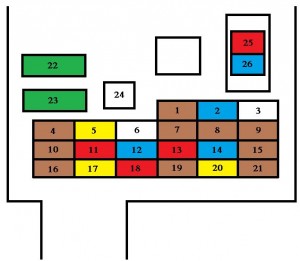

Fusibles du tableau de bord
La boîte à fusibles est située sur le tableau de bord inférieur (à droite).
| Fusible | Amp [A] | Fonctionnement |
| 1 | 7,5 | Feux de position avant et arrière gauche |
| 2 | 15 | Prise accessoire |
| 3 | – | Non utilisé |
| 4 | 7,5 | Moteur de démarrage |
| 5 | 20 | Système audio |
| 6 | – | Non utilisé |
| 7 | 7,5 | Équipement du véhicule,
Feux de position avant et arrière droit ; |
| 8 | 7,5 | Rétroviseurs extérieurs électriques |
| 9 | 7,5 | Contrôleur de surveillance |
| 10 | 7,5 | Climatisation |
| 11 | 10 | Feu de brouillard arrière |
| 12 | 15 | Verrouillage des portes |
| 13 | 10 | Plafonnier |
| 14 | 15 | Essuie-glace arrière |
| 15 | 7,5 | Tableau de bord |
| 16 | 7,5 | Chauffage |
| 17 | 20 | Siège chauffant. |
| 18 | 10 | Option |
| 19 | 7,5 | Chauffage des rétroviseurs extérieurs |
| 20 | 20 | Essuie-glaces |
| 21 | 7,5 | Airbag |
| 22 | 30 | Lunette arrière chauffante |
| 23 | 30 | Chauffage |
| 24 | – | Non utilisé |
| 25 | 10 | Radio |
| 26 | 15 | Fusible dans l’habitacle |
Fusibles du compartiment moteur
| Fusible | Amp [A] | Description |
| 1 | – | Non utilisé |
| 2 | 30 | Fusible interne |
| 3 | 40 | Moteur électrique |
| 4 | 40 | Ventilateur de radiateur |
| 5 | 40 | Vitres électriques |
| 6 | 30 | Pompe à vide |
| 7 | 15 | ECU batterie principale |
| 8 | 15 | Troisième feu stop |
| 9 | 15 | Feux de brouillard avant |
| 10 | 15 | Pompe à eau |
| 11 | 10 | Chargeur embarqué |
| 12 | 10 | Clignotants |
| 13 | 10 | Klaxon |
| 14 | 10 | Feux de jour |
| 15 | 15 | Ventilateur de batterie |
| 16 | 10 | Compresseur de climatisation |
| 17 | 20 | Phare droit de croisement |
| 18 | 20 | Phare gauche de croisement, régulateurs de phares |
| 19 | 10 | Phare droit de route |
| 20 | 10 | Phare gauche de route |
À propos de la Peugeot iON (2010-2015)
La Peugeot iON, produite de 2010 à 2015, est un véhicule électrique compact conçu pour l’environnement urbain. Ce modèle est réputé pour son fonctionnement écologique et silencieux, ce qui le rend idéal pour la conduite en ville. La Peugeot iON est équipée d’un moteur électrique qui fournit une puissance suffisante pour une utilisation quotidienne et offre une autonomie adaptée aux courtes distances. Le véhicule est conçu en mettant l’accent sur l’économie d’énergie et le confort, son intérieur étant spacieux compte tenu de ses dimensions extérieures compactes. La Peugeot iON est également équipée de technologies modernes qui améliorent la sécurité et le confort du conducteur et des passagers.
Schéma de la boîte à fusibles Peugeot iON
Cette page présente le schéma de la boîte à fusibles de la Peugeot iON, indispensable pour l’entretien et les réparations du véhicule. Dans ce modèle, la boîte à fusibles est située à deux endroits principaux : à l’intérieur sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page détaillent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
