Peugeot 508 II (2020-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 508 II (2020–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Peugeot 508 II
Concerne les véhicules fabriqués entre :
2020, 2021, 2022.
Fusibles dans le tableau de bord
La boîte à fusibles est située dans la partie inférieure du tableau de bord (côté gauche).
Pour accéder aux fusibles, il est nécessaire de suivre la même procédure que celle utilisée pour le remplacement des fusibles.

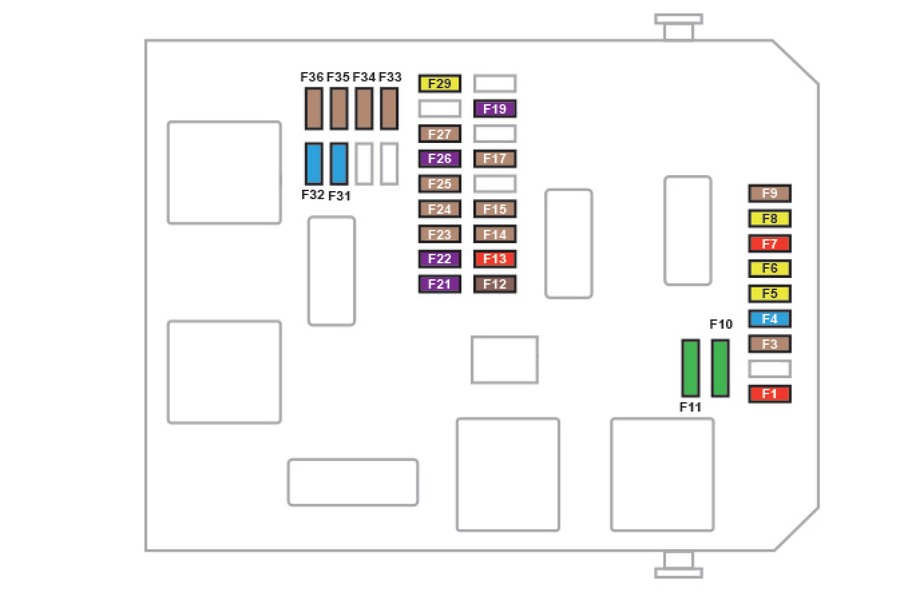

Boîte 1
|
Numéro |
Ampérage [A] |
Description |
|---|---|---|
|
F1 |
10 A |
Rétroviseurs électrochromes |
|
F3 |
5 A |
Feux arrière 3D adaptatifs |
|
F4 |
15 A |
Klaxon |
|
F5 |
20 A |
Pompe de lave-glace arrière (SW) |
|
F6 |
20 A |
Pompe de lave-phares |
|
F7 |
10 A |
Ports USB arrière |
|
F8 |
20 A |
Essuie-glace arrière (SW) |
|
F10 |
30 A |
Verrouillage centralisé |
|
F11 |
30 A |
Verrouillage/déverrouillage des portes |
|
F14 |
5 A |
Boutons d’appel d’urgence et d’assistance ; Module de gestion d’alarme. |
|
F24 |
5 A |
Amplificateur Hi-Fi |
|
F27 |
5 A |
Sirène d’alarme |
|
F29 |
20 A |
Système audio avec écran tactile |
|
F31 |
15 A |
Prise 12 V arrière |
|
F32 |
15 A |
Allume-cigare/prise 12 V avant |

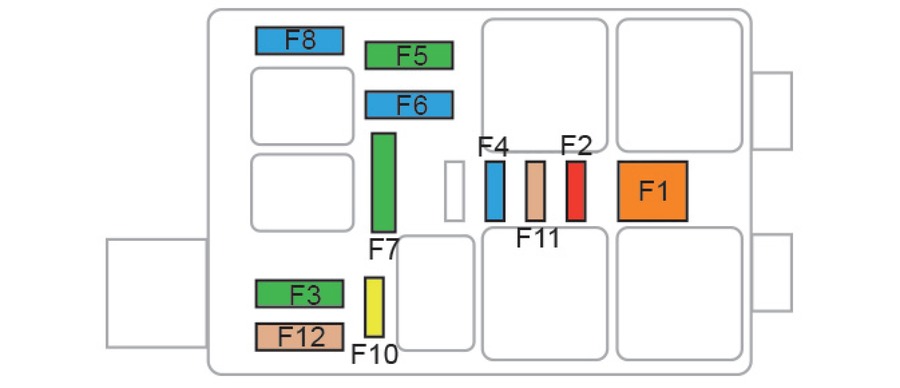

Boîte à fusibles 2
|
Numéro |
Ampérage [A] |
Description |
|---|---|---|
|
F2 |
10A |
Rétroviseurs extérieurs chauffants |
|
F3 |
40 A |
Lève-vitres électriques des portes avant |
|
F4 |
15 A |
Panneau de commande de la porte conducteur ; Mémoire des réglages des sièges électriques. |
|
F5 |
40 A |
Lève-vitres électriques des portes arrière |
|
F6 |
15 A |
Prise 12 V dans le coffre |
|
F7 |
30 A |
Sièges chauffants |
|
F10 |
20 A |
Module d’attelage |
|
F12 |
25 A |
Amplificateur Hi-Fi |

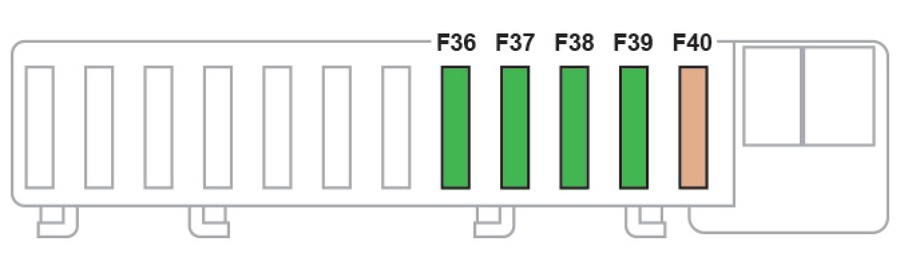

Boîte à fusibles dans l’habitacle
|
Numéro |
Ampérage [A] |
Description |
|---|---|---|
|
F36 |
30 A |
Toit panoramique |
|
F37 |
30 A |
Store occultant de toit panoramique |
|
F38 |
30 A |
Sièges à réglage électrique |
|
F39 |
30 A |
Groupe de portes motorisées |
|
F40 |
25 A |
Chauffage auxiliaire |

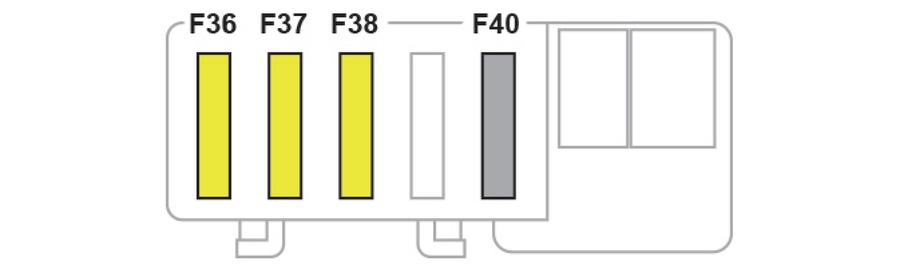

Module d’attelage
|
Numéro |
Ampérage [A] |
Description |
|---|---|---|
|
F36 |
20 A |
Feux stop ; Feux de recul (remorque). |
|
F37 |
20 A |
Feux de position ; Clignotants (remorque). |
|
F38 |
20 A |
Éclairage intérieur (remorque) |
|
F40 |
2 A |
Klaxon (remorque) |

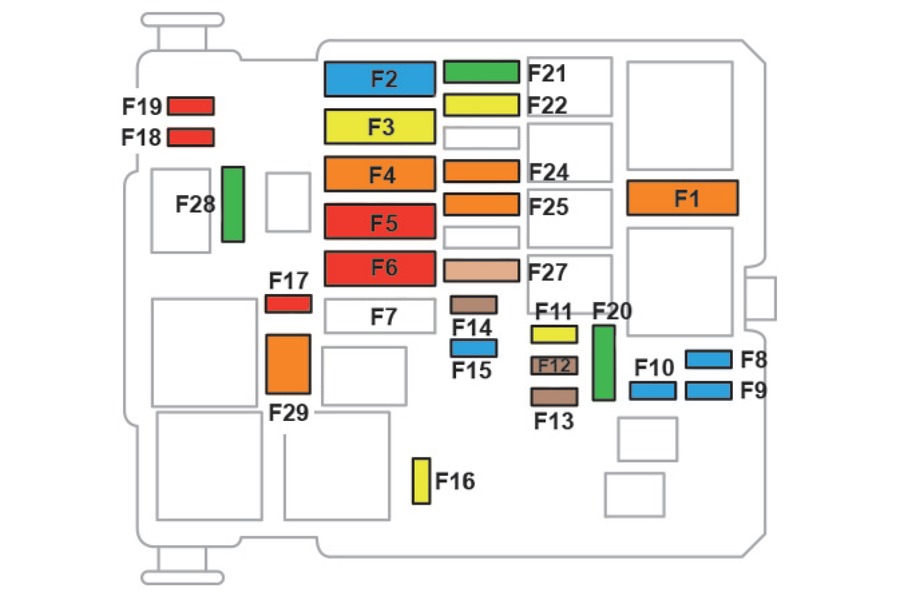

Fusibles dans le compartiment moteur
La boîte à fusibles est située dans le compartiment moteur, près de la batterie.
- Dégager les deux crochets A.
- Retirer le couvercle.
- Remplacer le fusible.
- Après le remplacement, refermer soigneusement le couvercle et bloquer les deux crochets A pour assurer l’étanchéité de la boîte à fusibles.
|
Numéro |
Ampérage [A] |
Description |
|---|---|---|
|
F5 |
50 A |
Clignotants droits ; Feux de position droits ; Feux stop droits ; Feu de recul gauche ; Feux de brouillard droits. |
|
F16 |
20 A |
Feux de jour |
|
F18 |
10 A |
Feu de route droit |
|
F19 |
10 A |
Feu de route gauche |
|
F24 |
40 A |
Module d’attelage |
|
F27 |
25 A |
Feu de croisement droit ; Feu de recul droit ; Feux de brouillard gauches ; Feux de position arrière gauches ; Troisième feu stop. |
|
F29 |
40 A |
Essuie-glaces avant |
|
F32 |
80 A |
Feu de croisement gauche ; Éclairage statique d’intersection ; Clignotants latéraux ; Clignotants gauches ; Feux de position avant gauches et feux de position arrière droits ; Feu stop gauche ; Éclairage de plaque d’immatriculation. |
À propos de la Peugeot 508 II (2020-2022)
La Peugeot 508 II, produite de 2020 à 2022, est une berline élégante et moderne qui combine un design stylé avec des technologies avancées. Ce modèle est réputé pour son dynamisme et son confort, offrant diverses options de motorisation, y compris des moteurs essence, diesel et hybrides. La Peugeot 508 II est équipée des dernières fonctionnalités de sécurité et de systèmes d’assistance avancés qui améliorent le confort et la sécurité de conduite. L’intérieur est conçu avec un souci du détail et de la qualité, offrant amplement d’espace et de confort pour tous les passagers.
Schéma de la boîte à fusibles Peugeot 508 II
Cette page présente le schéma de la boîte à fusibles pour le modèle Peugeot 508 II, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Les emplacements typiques des boîtes à fusibles dans cette voiture incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est indispensable au bon fonctionnement du véhicule, il est donc important de connaître sa disposition et ses fonctions.
