Peugeot 406 (2002-2004) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 406 (2002–2004), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 406 (2002-2004) – schéma des fusibles
Année de production : 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 406 (2002-2004) est le fusible 23 de la boîte à fusibles du tableau de bord.
Boîte à fusibles de la console
| N° | Amp [A] | Description |
| A | 20 | Verrouillage/déverrouillage |
| B | 10 | Feux de brouillard arrière |
| C | 40 | Dégivrage des rétroviseurs |
| D | 15 | Troisième feu stop |
| E | 30 | Vitres électriques |
| F | 15 | Alimentation du tableau de bord ;
Affichage ; Système audio ; Système de navigation par satellite ; Climatisation. |
| 1 | bocz | Airbag central |
| 2 | 5 | Commande de ventilation |
| 3 | 10 | Tableau de bord |
| 4 | 5 | Signal d’allumage + ve pour l’interface
systèmes intégrés. |
| 5 | – | Non utilisé |
| 6 | 10 | Commandes au volant |
| 7 | 15 | Sirène d’alarme |
| 8 | 10 | Système de navigation par satellite |
| 9 | 5 | Signal + ve batterie pour l’interface
systèmes intégrés. |
| 10 | 15 | Système audio |
| 11 | 10 | Troisième feu stop |
| 12 | 10 | Feu stop droit |
| 13 | 20 | Lève-vitre électrique conducteur |
| 14 | 30 | Alimentation de la lunette arrière |
| 15 | – | Batterie + ve attelage |
| 16 | 20 | Mémoire des sièges |
| 17 | 20 | Siège passager électrique |
| 18 | 10 | Éclairage intérieur ;
Affichage ; Éclairage des interrupteurs et du cendrier ; levier de vitesse automatique. |
| 19 | 10 | Feux de brouillard arrière |
| 20 | 10 | Éclairage de position arrière droit et avant gauche |
| 21 | 10 | Éclairage de position arrière gauche et avant droit |
| 22 | 10 | Éclairage de la boîte à gants ;
Lampe de lecture de carte ; Éclairage supplémentaire du rétroviseur ; Éclairage de plafond avant et arrière ; Éclairage des commandes de vitres et rétroviseur électrochrome. |
| 23 | 20 | Allume-cigare |
| 24 | – | Non utilisé |
| 25 | 20 | Système audio |
| 26 | – | Non utilisé |
| 27 | 5 | Relais de lunette arrière |
| 28 | 15 | Sièges chauffants |
| R | 5 | Fusible de rechange |
| R2 | 10 | Fusible de rechange |
| R3 | 30 | Fusible de rechange |
| R4 | 20 | Fusible de rechange |
| R5 | 15 | Fusible de rechange |

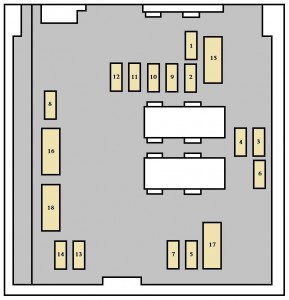

Fusibles du compartiment moteur
| Numéro | Amp [A] | Description |
| 1 * | 10 | Feux de recul ;
Relais de double injection ; Température d’huile moteur ; Niveau d’huile ; Compresseur de climatisation. |
| 2 * | 15 | Pompe à carburant ;
Électrovanne de réservoir. |
| 3 * | 10 | Unité de commande |
| 4 * | 10 | Contrôleur moteur et transmission automatique. |
| 5 | 10 | Unité de commande du filtre à particules ;
Relais de lunette arrière. |
| 6 | 15 | Feux de brouillard avant |
| 7 | 20 | Système de lave-phares |
| 8 * | 20 | Contrôleur moteur à injection directe
d’essence ; Pédale d’embrayage. |
| 9 * | 15 | Feux de croisement gauches |
| 10 * | 15 | Feux de croisement droits |
| 11 * | 10 | Feu de route gauche |
| 12 * | 10 | Feu de route droit |
| 13 * | 15 | Klaxon |
| 14 | 10 | Pompe du système de lave-glace
avant et arrière. |
| 15 * | 30 | Bobine d’allumage ;
Essuie-glace ; Sonde à oxygène ; Pression d’huile ; Système d’injection. |
| 16 * | 30 | Pompe à air et température d’huile ;
Niveau d’huile ; Fonction des feux stop ; Alternateur ; Capteur de présence d’eau dans l’huile moteur ; Contrôle du relais d’injection. |
| 17 * | 30 | Siège passager électrique |
| 18 | 40 | Ventilateur de chauffage ;
Moteur de démarrage ; Faible vitesse des essuie-glaces du pare-brise. |
| * Les maxi-fusibles offrent une protection supplémentaire
pour les systèmes électriques. |
||
À propos de la Peugeot 406 (2002-2004)
La Peugeot 406, produite entre 2002 et 2004, est une voiture de classe moyenne élégante et fiable qui a gagné en popularité grâce à son confort et ses qualités de conduite. Ce modèle était disponible en différentes versions de carrosserie, y compris la berline, le break et le coupé. La Peugeot 406 offrait une large gamme de moteurs, de l’essence au diesel, avec des cylindrées allant de 1,8 à 3,0 litres. Grâce à cela, les clients pouvaient choisir le moteur qui correspondait le mieux à leurs besoins, qu’il s’agisse d’une conduite économique ou de performances plus élevées. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et l’ergonomie, ce qui en faisait un véhicule idéal pour les longs trajets.
Schéma de la boîte à fusibles de la Peugeot 406
Cette page présente le schéma de la boîte à fusibles de la Peugeot 406, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
