Peugeot Traveller

Boîte à fusibles du moteur

Elle est située sous le capot, près de la batterie.Le couvercle est maintenu en place par des crochets marqués – A.

Affectation

• F12 5A Buses chauffantes.
• F14 25A Pompe d’essuie-glace avant et arrière.
• F15 5A Capteur radar avant du système de freinage automatique. Direction assistée électrique.
• F17 10A Unité de commutation intelligente.
• F19 30A Moteur d’essuie-glace de pare-brise.
• F20 15A Pompe de lave-glace avant et arrière.
• F21 20A Pompe de lave-phares.
• F22 15A Klaxon.
• F23 15A Phare droit des feux de route.
• F24 15A Phare gauche des feux de route.

Habitacle

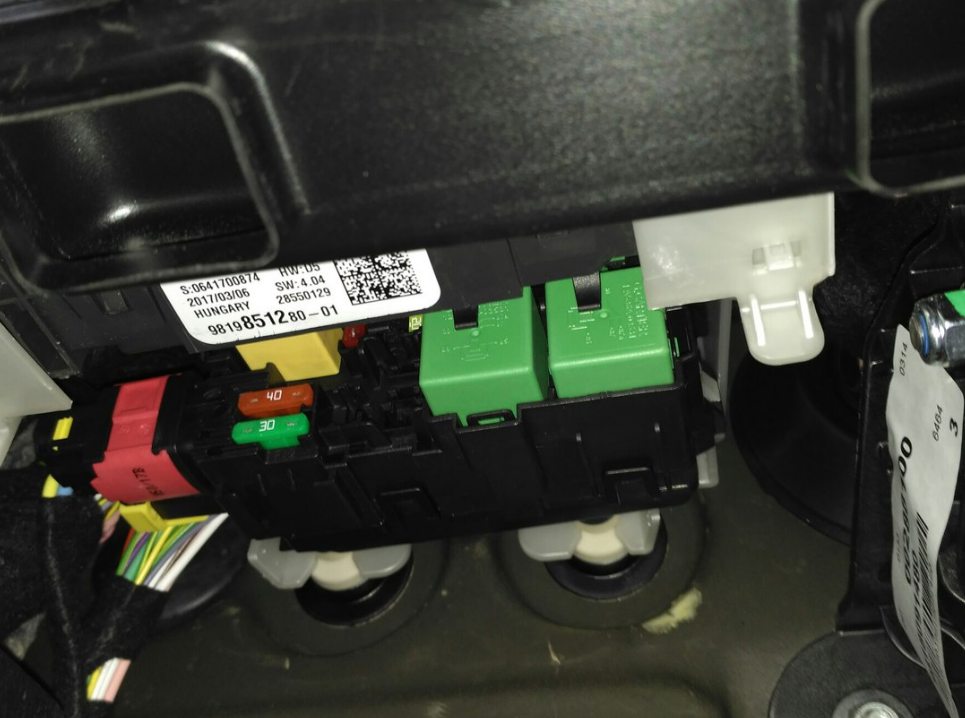

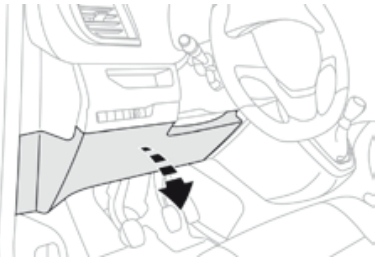

Il est situé sous le tableau de bord. On y accède en tirant le bord supérieur du couvercle de protection par la gauche, puis par la droite.

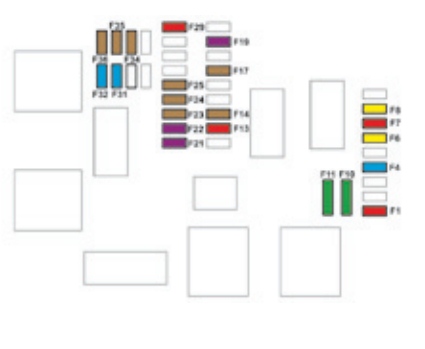

Schéma

Circuits protégés

pour Eco

F1 10 Direction assistée électrique, contact de pédale d’embrayage.
F4 15 Klaxon.
F5 20 Pompe d’essuie-glace avant et arrière.
F6 20 Pompe d’essuie-glace avant et arrière.
F7 10 Prise arrière 12V.
F8 20 Essuie-glace arrière, simple ou double.
F10 / F11 30 Serrures intérieures, extérieures, avant et arrière.
F13 10 Panneau de climatisation avant, panneau radio, levier de vitesses, affichage tête haute.
F14 5 Alarmes de sécurité, appels d’urgence et assistance technique.
F17 5 Tableau de bord.
F19 3 Verrouillage du commutateur de volant.
F21 3 Système de clé avec télécommande ou système antivol.
F22 3 Capteur de pluie et de lumière, caméra vidéo multifonction.
F23 5 Témoin de ceintures de sécurité non bouclées ou desserrées.
F24 5 Écran tactile, caméra de recul et aide au stationnement.
F25 5 Airbag.
F29 20 Radio, écran tactile, lecteur CD, navigateur.
F31 15 Radio (+ batterie).
F32 15 Prise avant 12V.
F34 5 Système de surveillance des angles morts, rétroviseurs extérieurs réglables électriquement.
F35 5 Buses chauffantes, réglage de l’angle des phares.
F36 5 Recharge de lampe portable, lampe arrière.

Si la batterie ne fonctionne pas, vérifiez les fusibles 7 et 32.

pour complet

• F1 3 Système de clé avec télécommande ou système antivol.
• F5 5 Écran tactile, caméra de recul et aide au stationnement.
• F7 10 Panneau de climatisation arrière, amplificateur Hi-Fi.
• F8 20 Essuie-glace arrière, simple ou double.
• F10 / F11 30 Serrures intérieures, extérieures, avant et arrière.
• F12 3 Alarme de sécurité.
• F17 10 Prise arrière 12V.
• F18 5 Appels d’urgence et alarme.
• F21 3 Lampe de charge manuelle, lampe arrière.
• F22 3 Lumière de boîte à gants, feux arrière.
• F23 5 Système de surveillance des angles morts, rétroviseurs extérieurs réglables électriquement.
• F24 5 Verrouillage du commutateur de volant.
• F25 5 Régulateur de hauteur des phares.
• F26 3 Témoin de ceinture de sécurité non bouclée ou desserrée.
• F27 3 Capteur de pluie et de lumière, caméra vidéo multifonction.
• F28 10 Panneau de climatisation avant, panneau radio, levier de vitesses, affichage tête haute.
• F30A ou B 15 Radio (+ batterie).
• F31 5 Airbag.
• F33 15 Prise avant 12V.
• F35 5 Tableau de bord.
• F36 20 Radio, écran tactile, lecteur CD, navigateur.

Dans ce cas, si la batterie ne fonctionne pas, vérifiez les fusibles 13 et 33.
