Peugeot Expert (1995-2003) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Expert (1995–2003), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Peugeot Expert (1995-2003) – schéma de répartition des fusibles
Année de fabrication : 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot Expert (1995-2003) est le fusible F16 et F16A dans la répartition des fusibles du tableau de bord.

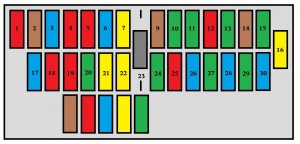

Répartition des fusibles sous le tableau de bord
| Numéro | Ampérage [A] | Description |
| F1 | 10 | Système audio (alimentation) |
| F2 | 5 | Allumage + position ;
Capteur de vitesse ; PCPU ; Indicateurs d’avertissement sur le tableau de bord. |
| F3 | 15 | Feu stop ;
Régulateur de vitesse. |
| F4 | 10 | Feu arrière droit de porte ;
Feu de position avant gauche ; Réglage des phares. |
| F5 | 10 | Climatisation ;
Vitres électriques avant ; Ventilateur ; Convertisseur de pression. |
| F6 | 15 | Lunette arrière chauffante et sièges chauffants |
| F7 | 20 | Klaxon |
| F8 | B | – |
| F9 | 5 | Lave-phares ;
Feu de position avant droit ; Éclairage de la plaque d’immatriculation ; Feu arrière gauche. |
| F10 | 30 | Non utilisé |
| F11 | 30 | Non utilisé |
| F12 | 10 | Unité de commande ABS ;
Feux de recul ; Connecteur de diagnostic ; Transmission automatique. |
| F13 | 30 | Non utilisé |
| F14 | 5 | PCPU |
| F15 | 30 | PCPU (verrouillage centralisé – feux d’accueil) |
| F16 | 20 | Allume-cigare – Position fixe + |
| F16A | 20 | Allume-cigare – Accessoires + position |
| F17 | 15 | Régulateur de température du liquide de refroidissement ;
Groupe de ventilateurs de refroidissement. |
| F18 | 10 | Feux de brouillard |
| F19 | 10 | Éclairage du tableau de bord ;
Système audio ; Feux de position. |
| F20 | 30 | Climatisation ;
Ventilateur. |
| F21 | 20 | Sièges chauffants |
| F22 | 20 | Accessoires + position |
| F23 | B | F14 – F15 – F25 – F27 |
| F24 | 30 | Système de lave-glace avant ;
Essuie-glace avant |
| F25 | 10 | Climatisation ;
Éclairage intérieur ; Mémoire radio ; Horloge numérique. |
| F26 | 15 | Feux de détresse |
| F27 | 30 | Lunette arrière chauffante |
| F28 | 15 | Vitres électriques ;
Témoin de charge. |
| F29 | 30 | Vitres électriques |
| F30 | 15 | Éclairage intérieur ;
Clignotants ; Horloge ; Rétroviseur électrique. |

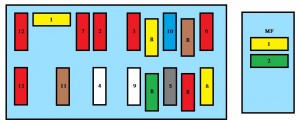

Fusibles sous le capot (sans ABS)
| Numéro | Ampérage [A] | Description |
| F1 | 20 | Pompe à carburant |
| F2 | 10 | Feux de brouillard droits |
| F3 | 10 | Feux de brouillard gauches |
| F4 | 25 | Système de lave-phares |
| F5 | B | Vide |
| F6 | 10 | Antidémarrage |
| F7 | 10 | Sonde catalyseur |
| F8 | 20 | Remorque |
| F9 | 25 | Groupe de ventilateurs de refroidissement 1 – 120W. |
| 30 | Groupe de ventilateurs de refroidissement 1 – 180W. | |
| F10 | 15 | Vide |
| F11 | 5 | Vide |
| F12 | 10 | Phare gauche feux de route |
| F13 | 10 | Phare droit feux de route |
Fusibles sous le capot (avec ABS)
| Numéro | Ampérage [A] | Description |
| F1 | 20 | Remorque |
| F2 | 15 ->20 | Pompe à carburant |
| F3 | 10 | Phares avant feux de croisement gauches |
| F4 | 10 | Phares avant feux de croisement droits |
| F5 | 10 | Prise de diagnostic |
| F6 | 10 | Injection électronique ;
Antidémarrage. |
| F7 | 10 | Phare avant feux de route gauche |
| F8 | 10 | Phare avant feux de route droit |
| F9 | 25 -> 40 | Refroidissement moteur |
| F10 | 30 | Pompe de lave-phares |
| F11 | 20 | Chauffage auxiliaire |
| F12 | 5 | Horloge de lave-phares |
| F13 | 15 | Sonde catalyseur ;
Ventilateur. |
| F15 | 40 | Ventilateur ;
Climatisation. |
| F 16 | 30 ->50 | Refroidissement moteur |
| MF1 | 20 | Relais d’injection |
| MF2 | 30 | Relais d’injection |
| MF4 | 60 | Calculateur ABS |
À propos du Peugeot Expert (1995-2003)
Le Peugeot Expert, produit de 1995 à 2003, est un fourgon compact conçu pour le transport efficace de marchandises et de personnes. Ce modèle se caractérise par un design robuste et une grande praticité, ce qui le rend idéal pour les entrepreneurs et les petites entreprises. Le Peugeot Expert offrait diverses options de motorisation, y compris des variantes diesel et essence, qui assuraient des performances fiables et une économie de carburant. L’intérieur était conçu en mettant l’accent sur le confort et la fonctionnalité, avec de nombreux espaces de rangement et une disposition flexible des sièges.
Schéma de la boîte à fusibles du Peugeot Expert
Cette page présente un schéma détaillé de la boîte à fusibles du Peugeot Expert, essentiel pour l’entretien et les réparations correctes du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
