Peugeot Bipper (2007-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Bipper 2007-2016, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot Bipper (2007-2008) – schéma des fusibles
Année de production : 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot Bipper (2007-2008) est le fusible 85 dans la boîte à fusibles du compartiment moteur.

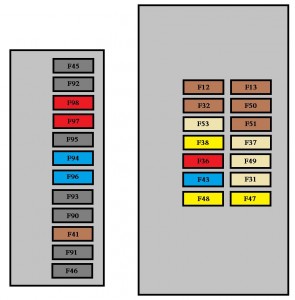

Boîte à fusibles dans le tableau de bord
| N° | Amp [A] | Description |
| F12 | 7,5 | Alimentation du phare avec feux de croisement droit |
| F13 | 7,5 | Alimentation du phare avec feux de croisement gauche ;
Réglage de la hauteur des phares. |
| F31 | 5 | Interrupteur d’alimentation du module de commande moteur |
| F32 | 7,5 | Phare avant ;
Éclairage d’accueil avant ; Éclairage d’accueil arrière. |
| F36 | 10 | Système audio ;
Préparation pour téléphone portable ; Panneau de commande de la climatisation ; Connecteur de diagnostic EODB. |
| F37 | 5 | Feu stop ;
Tableau de bord. |
| F38 | 20 | Verrouillage des portes |
| F43 | 15 | Pompe d’essuie-glace |
| F47 | 20 | Alimentation du moteur de lève-vitre côté conducteur |
| F48 | 20 | Alimentation du moteur électrique
de lève-vitre côté passager. |
| F49 | 5 | Contrôle de l’aide au stationnement ;
Interrupteur des feux arrière ; Rétroviseurs extérieurs électriques. |
| F50 | 7,5 | Module de commande d’airbag |
| F51 | 5 | Interrupteur de pédale de frein ;
Interrupteur de pédale d’embrayage |
| F53 | 5 | Tableau de bord ;
Feux arrière avec feux de brouillard. |

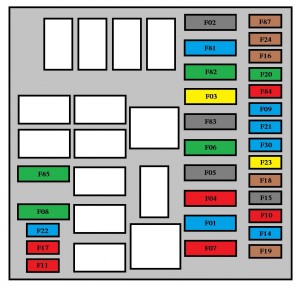

Boîte à fusibles dans le compartiment moteur
| Numéro | Amp [A] | Description |
| 1 | 60 | Module de commande |
| 3 | 20 | Alimentation du moteur de démarrage |
| 4 | 40 | Alimentation de la pompe du bloc hydraulique ABS |
| 6 | 30 | Contrôle du groupe
ventilateur à une vitesse. |
| 7 | 40 | Contrôle du groupe ventilateur
à haute vitesse. |
| 8 | 30 | Pompe de climatisation |
| 10 | 10 | Klaxon |
| 11 | 10 | Alimentation de charge secondaire
du système de gestion moteur. |
| 14 | 15 | Feux de route |
| 16 | 7,5 | Module de commande moteur ;
Module de commande de transmission manuelle. |
| 17 | 15 | Alimentation de la bobine d’allumage ;
Injecteurs ; Module de commande moteur. |
| 18 | 7,5 | Module de commande moteur (1.4 HDi) |
| 19 | 7,5 | Compresseur de climatisation |
| 20 | 30 | Alimentation de la lunette arrière chauffante ;
chauffages électriques pour dégivrer les rétroviseurs extérieurs |
| 21 | 15 | Contrôle moteur essence 1.4 ;
Bobine de relais T09 (HDi). |
| 22 | 20 | Module de commande moteur (1.4 HDi), pompe à essence |
| 23 | 20 | Alimentation des électrovannes
du bloc hydraulique ABS. |
| 24 | 7,5 | ABS |
| 30 | 15 | Feux de brouillard |
| 81 | 60 | Unité de chauffage |
| 82 | 30 | Pompe de transmission manuelle pilotée ;
Alimentation de la transmission manuelle pilotée. |
| 84 | 10 | Unité de contrôle de la transmission
manuelle et des électrovannes. |
| 85 | 30 | Allume-cigare ;
Prise accessoire 12 V. |
| 87 | 7,5 | Feux de recul ;
Capteur de présence d’eau dans le diesel. |
Peugeot Bipper (2010-2016) – schéma des fusibles
Année de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot Bipper (2010-2016) est le fusible F94 dans la boîte à fusibles.
Boîte à fusibles dans le tableau de bord
| Numéro | Ampères [A] | Description |
| F12 | 7,5 | Alimentation du feu de route droit |
| F13 | 7,5 | Alimentation du feu de route gauche ; Réglage de la hauteur des phares. |
| F31 | 5 | Interrupteur d’alimentation du module moteur. |
| F32 | 7,5 | Phare avant ; Éclairage avant ; Éclairage arrière. |
| F36 | 10 | Système audio ; Préparation pour téléphone portable ; Panneau de commande de la climatisation ; Connecteur de diagnostic EODB. |
| F37 | 5 | Feu stop ; Tableau de bord. |
| F38 | 20 | Verrouillage des portes |
| F43 | 15 | Pompe d’essuie-glace |
| F47 | 20 | Alimentation du moteur de lève-vitre conducteur |
| F48 | 20 | Alimentation du moteur électrique de lève-vitre passager |
| F49 | 5 | Module de capteurs de stationnement ; Interrupteur des feux arrière ; Rétroviseurs latéraux électriques ; Module de commande d’alarme volumétrique. |
| F50 | 7,5 | Module de commande d’airbags. |
| F51 | 7,5 | Interrupteur de pédale de frein ; Interrupteur de pédale d’embrayage ; Commande des rétroviseurs latéraux ; Bluetooth central. |
| F53 | 5 | Tableau de bord ; Feux de brouillard arrière. |
| N° | Ampères [A] | Description |
| F41 | 7,5 | Dégivrage des rétroviseurs |
| F94 | 15 | Allume-cigare |
| F96 | 15 | Accessoire 12 V. |
| F97 | 10 | Siège chauffant côté conducteur. |
| F98 | 10 | Siège chauffant côté passager. |
Boîte à fusibles dans le compartiment moteur
| N° | Ampères [A] | Description |
| F1 | 60 | Module de commande |
| F2 | 40 | Ventilateur d’habitacle |
| F3 | 20 | Alimentation du moteur de démarrage |
| F4 | 40 | Alimentation de la pompe du bloc hydraulique ABS |
| F6 | 30 | Commande du groupe ventilateur à une vitesse. |
| F7 | 40 | Commande du groupe ventilateur à haute vitesse. |
| F8 | 30 | Pompe de climatisation |
| F9 | 15 | Crochets de remorque |
| F10 | 10 | Klaxon |
| F11 | 10 | Alimentation supplémentaire de charge du module de commande moteur |
| F14 | 15 | Feux de route |
| F15 | 15 | Prise accessoire 12 V. |
| F 16 | 7,5 | Module moteur ; Transmission électronique et levier de vitesses ; Relais T20. |
| F17 | 15 | Alimentation de la bobine d’allumage ; Injecteurs ; Module de commande moteur (1.3 HDi). |
| F18 | 7,5 | Module de commande moteur (1,3 HDi) ; Relais T09. |
| F19 | 7,5 | Compresseur de climatisation |
| F20 | 30 | Alimentation de la lunette arrière chauffante ; Éléments chauffants électriques des rétroviseurs latéraux. |
| F21 | 15 | Contrôle moteur essence 1.4 ; Relais T09 (HDi). |
| F22 | 20 | Module de commande moteur (1.4 HDi), pompe à essence |
| F23 | 20 | Alimentation des électrovannes des blocs hydrauliques ABS |
| F24 | 7,5 | ABS |
| F30 | 15 | Feux de brouillard |
| F81 | 60 | Module de chauffage de préchauffage (1,3 HDi) |
| F82 | 30 | Pompe de transmission électronique ; Alimentation de la transmission électronique. |
| F84 | 10 | Module de contrôle électronique de la transmission et des électrovannes |
| F85 | 30 | Éclairage de recul ; Capteur de présence d’eau dans le diesel ; Capteur de débit d’air ; Bobines de relais T02, T05, T14, T17 et T19 (sauf 1,3 HDi). |
| F87 | 7,5 | Éclairage de recul ; Capteur de présence d’eau dans le diesel. |
| 5 | Ampoules de recul ; Capteur de présence d’eau dans le diesel ; Capteur de débit d’air ; Bobines de relais T02, T05, T14, T17 et T19 ; Capteur d’état de charge de la batterie (sauf 1,3 HDi). |
À propos du Peugeot Bipper (2007-2016)
Le Peugeot Bipper est un véhicule utilitaire compact produit entre 2007 et 2016. Ce modèle est réputé pour sa praticité et ses dimensions compactes, ce qui le rend idéal pour les environnements urbains et les tâches de transport dans des espaces restreints. Le Peugeot Bipper était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant des performances fiables et une consommation de carburant efficace. Grâce à sa flexibilité et son intérieur spacieux, il est populaire auprès des petites entreprises et des artisans qui ont besoin d’un véhicule fiable pour un usage quotidien.
Schéma de la boîte à fusibles du Peugeot Bipper
Cette page présente le schéma de la boîte à fusibles du Peugeot Bipper, qui est essentiel pour l’identification et l’entretien des composants électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent l’espace sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite le diagnostic et le remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément important du véhicule qui assure le bon fonctionnement de tous les équipements électriques.
