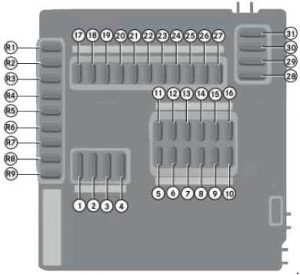

Smart Fortwo 451 (2007-2015) – boîte à fusibles

Moteur de démarreur ;

Moteur 780.009 :

Pompe à vide pour le frein.

Feu de position droit ;

Feu de plaque d’immatriculation gauche ;

Feu de plaque d’immatriculation droit.

Feu de position gauche.

Interrupteur électronique du module de commande du levier ;

Commande manuelle automatisée de la transmission ;

Bobine d’allumage du cylindre 1 ;

Bobine d’allumage du cylindre 2 ;

Bobine d’allumage du cylindre 3 ;

Moteur 660,9 :

Unité de commande CDI ;

Interrupteur électronique du module de commande

du levier de l’unité ;

Commande manuelle automatisée

de la transmission ;

Moteur 780.009 :

Chauffage haute tension/

Capteur O2 après le capteur CAT ;

O2 avant CAT ;

Électroaimant de distribution variable de l’arbre à cames ;

Vanne de coupure d’air externe ;

Vanne de coupure du réservoir à charbon actif ;

Vanne de commutation EGR (avec moteur 132.910) ;

Vanne de purge du réservoir ;

Vanne de régulation de pression (pour moteur 132.930) ;

Moteur 780.009 :

Moteur électrique et ventilateur de chargeur

haute tension ;

Moteur 660.9 :

Unité de commande CDI.

Capteur O2 avant CAT ;

Vanne de commutation de la pompe d’injection d’air secondaire ;

Vanne d’injection de carburant du cylindre 1 ;

Vanne d’injection de carburant du cylindre 2 ;

Vanne d’injection de carburant du cylindre 3 ;

Moteur 780.009 :

Moteur électrique et pompe de liquide de refroidissement

haute tension ;

Pompe de liquide de refroidissement du système de refroidissement de la batterie ;

Moteur 660,9 :

Capteur de débit d’air chaud à film chaud ;

Capteur O2 avant l’unité de commande CAT CDI ;

Vanne de commutation de l’étage de sortie de résistance EGR.

Capteur micro-ondes ;

Capteur de pluie/capteur de lumière ;

Sirène d’alarme avec capteur d’inclinaison ;

Clignotants gauche,

Relais des feux de freinage ;

Clignotants droit,

relais des feux de freinage ;

Relais du chauffage des rétroviseurs ;

Contrôleur automatique de la transmission

manuelle TPM [RDK] ;

Contrôleur combiné ;

Interrupteur du tableau de bord ;

Convertisseur de connexion de données ;

Contrôleur du moteur démarreur-alternateur ;

Récepteur de télécommande

radio STH (moteur 780.009) ;

Relais des feux de brouillard arrière.

Moteur de ventilateur d’air de suralimentation

Radio Smart 10 ;

Plafonnier avant ;

Relais de capote souple ;

Relais OTW.

Pompe à carburant avec capteur de niveau

de carburant ME-SFI [ME] ;

Moteur 660.9 :

Pompe à carburant avec capteur de niveau de carburant ;

Unité de commande CDI ;

Moteur 780.009 :

Relais du moteur de ventilateur 1.

accélération latérale et longitudinale ;

Capteur d’occupation de siège ;

Unité de désactivation automatique de l’airbag

(siège enfant) ;

ESP ;

Unité de commande d’assistance à la direction ;

Ceintures de sécurité.

Unité de commande ME-SFI [ME] ;

Unité de commande manuelle automatisée

de la transmission ;

Convertisseur de connexion de données ;

Unité de commande TPM [RDK] ;

Unité de commande du moteur démarreur et alternateur ;

Moteur 780.009 :

Convertisseur de connexion de données ;

Moteur 660.9 :

Unité de commande CDI ;

Unité de commande manuelle automatisée

de la transmission ;

Convertisseur de connexion de données.

Radio Smart 10 ;

Contrôleur de chauffage/climatisation ;

Contrôleur de chauffage de siège avant (SIH) ;

Interrupteur d’essuie-glace droit ;

Interrupteur de réglage de rétroviseur extérieur ;

Rétroviseurs extérieurs réglables électriquement et chauffants.

Unité de commande électronique du module

de levier de vitesse ;

Moteur  132.9, 660.9, 780.009 :

Relais des feux de brouillard arrière ;

Interrupteur des feux de freinage.

unité ME-SFI [ME].

Relais de fermeture de capote souple.

Unité de commande manuelle automatisée de la transmission ;

Moteur 780.009 :

Batterie haute tension et moteur

de ventilateur interne.

Moteur CL de porte droite ;

Verrouillage centralisé de porte avant gauche ;

Moteur CL de porte arrière [ZV] ;

Moteur CL de trappe à carburant [ZV] ;

Interrupteur de klaxon.

Relais de chauffage de rétroviseur.

Interrupteur des feux de freinage.

Relais de chauffage de rétroviseur.

Unité de commande de chargeur haute tension ;

Unité de commande externe pour la communication avec le connecteur.

unité de commande de véhicule électrique EVCM

Relais de feu de recul ;

Relais de feu de freinage.

Plafonnier avant ;

Moteur 660,9 :

Plafonnier avant.

Unité de commande de moteur électrique EDCM

Amplificateur de système audio ;

Moteur 660,9 :

Amplificateur de système audio.

Unité de commande de distribution haute tension PDU

Unité de commande de chauffage

de siège avant (SIH)

Régulateur de pompe à vide pour l’assistance au freinage.

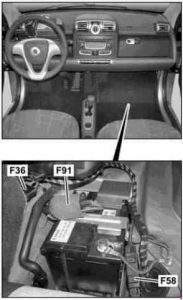

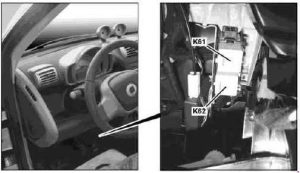

Relais de support pour le chauffage de la batterie

haute tension (véhicules ECE uniquement).

Relais du moteur de ventilateur de radiateur

(véhicules ECE uniquement) ;

Relais de pompe à carburant.

Relais de feu de brouillard arrière.

de la batterie haute tension.

Pompe d’injection d’air secondaire

Unité de commande de moteur électrique EDCM

Alternateur du moteur de démarrage
