Peugeot 308 SW BL (2008-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 308 SW BL (2008–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Peugeot 308 SW BL (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 308 SW BL (2008) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles de la console
La boîte à fusibles est située dans la partie inférieure du tableau de bord (côté gauche).
| N° | Amp [A] | Description |
| F36 | 30 | Non utilisé |
| F37 | 5 | Boîte à fusibles de remorque |
| F38 | 30 | Module de mémoire du siège conducteur |
| F39 | – | Alimentation de la boîte à fusibles
de remorque. |
| F40 | 30 | Amplificateur Hi-Fi
Module de mémoire du siège passager. |
| Numéro | Amp [A] | Description |
| F1 | 15 | Essuie-glace arrière |
| F2 | – | Non utilisé |
| F3 | 5 | Unité de commande des airbags
et des prétensionneurs |
| F4 | 10 | Pédale d’embrayage et interrupteurs
de frein multifonction ; Rétroviseur électrochrome intérieur ; Climatisation ; Capteur d’angle de braquage ; Boîte de vitesses automatique ; Unité de commutation et de protection. |
| F5 | 30 | Vitres électriques avant ;
Alimentation des rétroviseurs rabattables. |
| F6 | 30 | Vitres électriques arrière commandées
par bouton ; Commande externe d’ouverture de porte. |
| F7 | 5 | Feux avant et arrière ;
Éclairage de lecture de carte ; Éclairage arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants. |
| F8 | 20 | Système audio ;
Audio/téléphone ; Changeur de CD ; Écran multifonction ; Détection de sous-gonflage des pneus. |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare. |
| F10 | 15 | Commandes au volant ;
Sirène d’alarme ; Unité de commande d’alarme. |
| F11 | 15 | Clé de contact basse tension |
| F12 | 15 | Tableau de bord ;
Témoins de ceinture de sécurité et d’airbag passager ; Climatisation ; Module de mémoire du siège conducteur ; Interrupteurs des sièges arrière de la 2e rangée ; Module d’apprentissage de la conduite. |
| F13 | 5 | Boîte à fusibles du compartiment moteur ;
Airbag ; Levier de vitesse manuel commandé. |
| F14 | 15 | Écran multifonction ;
Amplificateur ; Kit mains libres ; Capteur de pluie/lumière ; Unité de commande d’assistance à la conduite ; Boîte à fusibles de remorque ; Système d’alerte de franchissement de ligne. |
| F15 | 30 | Verrouillage et super-verrouillage |
| F17 | 40 | Dégivrage de la lunette arrière et
des rétroviseurs rabattables. |
| SH | – | Dérivation PARC |
Fusibles du compartiment moteur

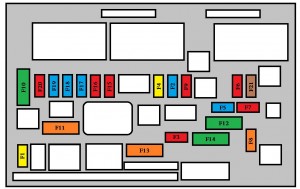

La boîte à fusibles est située dans le compartiment moteur, à côté de la batterie (côté gauche).
| N° | Amp [A] | Description |
| F1 | 20 | Alimentation du module moteur ;
Pompe d’injection et électrovannes EGR (2 l HDI 16V) ; Injecteurs (2 l HDI 16V). |
| F2 | 15 | Klaxon |
| F3 | 10 | Essuie-glace |
| F4 | 20 | Gicleur de lave-phares |
| F5 | 15 | Réservoir vide ;
Électrovannes pour la décharge de la turbine et la régulation de la pression du turbo (1,6 l THP 16 V) ; Chauffage d’huile (1,6 l THP 16 V). |
| F6 | 10 | Capteur de vitesse du véhicule ;
unité de commande ABS/ESP. |
| F7 | 10 | Contrôleur d’assistance de direction ;
Boîte de vitesses automatique ; Capteur de niveau de liquide de refroidissement moteur. |
| F8 | 25 | Commande du démarreur |
| F9 | 10 | Connecteur de diagnostic ;
Feux de direction ; Capteur de débit d’air (Diesel) ; Pompe de filtre à particules (Diesel). |
| F10 | 30 | Actionneurs du module moteur
(essence : bobines d’allumage, électrovannes, sondes lambda, injecteurs, chauffages, pompe à carburant, thermostat régulé) ; (Diesel : électrovannes, chauffages) |
| F11 | 40 | Ventilateur de climatisation |
| F12 | 30 | Essuie-glace avant lent/rapide |
| F13 | 40 | Alimentation de l’interface des systèmes intégrés
(allumage positif). |
| F14 | 14 | Pompe à air |
| F15 | 10 | Phare de croisement droit |
| F 16 | 10 | Phare de croisement gauche |
| F17 | 15 | Phare de route gauche |
| F18 | 15 | Phare de route droit |
| F19 | 15 | Chauffage d’huile (1,6 l VTi 16V) ;
Électrovanne de purge du réservoir (1,6 l VTi 16V) ; Capteurs d’oxygène (essence) ; Électrovannes de refroidissement d’air (Diesel). |
| F20 | 10 | Thermostat régulé ;
Électrovannes de régulation de distribution ; Électrovanne de régulation de pression du turbocompresseur (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F21 | 5 | Alimentation du relais du groupe de ventilateurs ;
Commande du relais Valvetronic (1,6 l VTi 16 V) ; Refroidissement du turbo (1,6 l THP 16 V) ; Capteur de débit d’air (1,6 l HDI 16 V). |

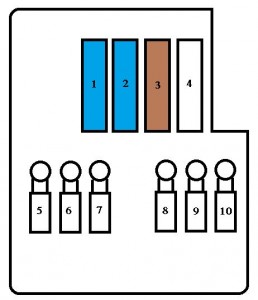

Tableau des fusibles mini et midi au-dessus de la batterie
| N° | Amp [A] | Description |
| 1 | 15 | Boîte de vitesses
(manuelle pilotée ou automatique). |
| 2 | 15 | Prise de diagnostic ;
Feux de jour. |
| 3 | 5 | Interrupteur de frein multifonction |
| 4 | – | Non utilisé |
| 5 * | 80 | Groupe de pompe électrique d’assistance de direction |
| 6 * | 70 | Unité de chauffage (Diesel) |
| 7 * | 100 | Unité de commutation et de protection |
| 8 | – | Non utilisé |
| 9 * | 30 | Groupe de pompe électrique manuelle
de boîte de vitesses pilotée. |
| 10 * | 30 | Moteur électrique Valvetronic
(1,6 l THP 16V). |
Tableau des fusibles maxi
| Numéro | Amp [A] | Description |
| MF1* | 50 | Installation du ventilateur |
| MF2* | 50 | Boîte à fusibles dans
l’habitacle. |
| MF3* | 80 | Interface système intégrée |
| MF4* | – | Non utilisé |
| MF5* | 50 | Unité de commande ABS/ESP |
| MF6* | 30 | Unité de commande ABS/ESP |
| MF7* | 80 | Interface système intégrée |
| MF8* | – | Non utilisé |
* Les fusibles maxi offrent une protection supplémentaire aux circuits électriques.
Peugeot 308 SW BL (2009) – schéma des fusibles
Année de fabrication : 2009.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 308 SW BL (2009) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles du tableau de bord
La boîte à fusibles est située dans le coin inférieur gauche du tableau de bord.
| N° | Amp [A] | Description |
| F1 | 15 | Essuie-glace arrière |
| F2 | 30 | Verrouillage des serrures |
| F3 | 5 | Unité de commande des airbags
et des prétensionneurs |
| F4 | 10 | Pédale d’embrayage et interrupteurs
de frein multifonction ; Rétroviseur électrochrome ; Climatisation ; Capteur d’angle de braquage ; Boîte de vitesses automatique ; Unité de commutation et de protection. |
| F5 | 30 | Vitres électriques avant ;
Alimentation des rétroviseurs rabattables ; Store de toit panoramique ouvrant. |
| F6 | 30 | Vitres électriques arrière activées
par contact ; Boîte à fusibles de remorque. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants. |
| F8 | 20 | Système audio ;
Audio/téléphone ; Changeur de CD ; Écran multifonction ; Détection de sous-gonflage des pneus. |
| F9 | 30 | Prise 12 V avant. |
| F10 | 15 | Commandes au volant ;
Sirène d’alarme ; Unité de commande d’alarme. |
| F11 | 15 | Allumage basse tension |
| F12 | 15 | Tableau de bord ;
Témoins de ceinture de sécurité et d’airbag passager avant ; Climatisation ; Module de mémoire du siège conducteur ; Interrupteurs des sièges arrière de la 2e rangée ; Module d’apprentissage de la conduite. |
| F13 | 5 | Boîte à fusibles moteur ;
Airbag ; Levier de vitesse électronique ; Boîte à fusibles de remorque. |
| F14 | 15 | Écran multifonction ;
Amplificateur ; Système Bluetooth ; Capteur de pluie/lumière ; Unité de commande des capteurs de stationnement. |
| F15 | 30 | Verrouillage et super-verrouillage |
| F17 | 40 | Dégivrage/désembuage de la lunette arrière
et des rétroviseurs latéraux. |
| SH | – | Dérivation PARC |
| N° | Amp [A] | Description |
| G36 | 30 | Sièges chauffants conducteur et
passager. |
| G37 | 5 | Module de mémoire de position de direction ;
Rhéostat d’éclairage. |
| G38 | 30 | Module de mémoire du siège conducteur |
| G39 | 30 | Alimentation de la boîte à fusibles
de remorque. |
| G40 | – | Non utilisé |
À propos de la Peugeot 308 SW BL (2008-2016)
La Peugeot 308 SW BL, produite entre 2008 et 2016, est un modèle populaire parmi les breaks compacts. Cette voiture se caractérise par un design moderne, un intérieur spacieux et une grande praticité, ce qui la rend idéale pour les familles et les longs trajets. La Peugeot 308 SW BL offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent un équilibre entre performance et efficacité. Grâce à sa fiabilité et son confort, ce modèle est souvent recherché sur le marché des véhicules d’occasion.
Schéma de la boîte à fusibles Peugeot 308 SW BL
Cette page présente le schéma de la boîte à fusibles de la Peugeot 308 SW BL, essentiel pour l’entretien et les réparations du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement sous le tableau de bord. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le fonctionnement sûr et efficace de votre véhicule.
