Peugeot 5008 (2009-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot 5008 (2009–2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 5008 (2009-2012) – schéma de répartition des fusibles
Année de fabrication : 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot 5008 (2009-2012) est le fusible F9 dans la répartition des fusibles sur le tableau de bord.

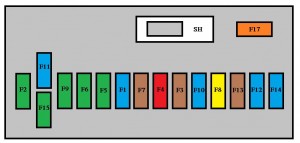

Fusibles sur le tableau de bord
La répartition des fusibles se trouve dans la partie inférieure du tableau de bord (à gauche).
| Nr | Amp [A] | Description |
| F1 | 15 | Troisième essuie-glace |
| F2 | – | Non utilisé |
| F3 | 5 | Unité de commande
airbag. |
| F4 | 10 | Rétroviseur électrochrome ;
Climatisation ; Unité de commutation et de protection ; Multimédia arrière. |
| F5 | 30 | Vitres électriques avant |
| F6 | 30 | Vitres électriques arrière
commandées par un seul bouton. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants ; Éclairage d’accoudoir central ; Contrôle du relais de coffre 12 V. |
| F8 | 20 | Système audio ;
Audio/téléphone ; Changeur de CD ; Écran multifonction ; Détection de basse pression des pneus ; Sirène d’alarme ; Unité de commande d’alarme ; Unité télématique ; Module de service (avec PC Com 3D). |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare ; Prise arrière 12 V. |
| F10 | 15 | Commandes au volant |
| F11 | 15 | Clé basse tension |
| F12 | 15 | Remorque ;
Capteur de pluie/lumière ; Alimentation des fusibles F32, F34, F35. |
| F13 | 5 | Schéma des fusibles moteur ;
Contrôleur d’airbag. |
| F14 | 15 | Tableau de bord ;
Affichage du tableau de bord ; Alimentation du fusible F33. |
| F15 | 30 | Verrouillage et super verrouillage |
| F17 | 40 | Dégivrage/désembuage de la lunette arrière ;
Alimentation du fusible F30. |
| SH | – | Dérivation PARC |
| N° | Amp [A] | Description |
| 29 | 30 | Prise de démarrage 12 V. |
| 30 | 5 | Rétroviseurs chauffants |
| 31 | 15 | Prise pour réfrigérateur |
| 32 | 5 | Levier de vitesse manuel
commandé. |
| 33 | 10 | Affichage tête haute ;
Kit mains libres ; Climatisation. |
| 34 | 5 | Témoins
de ceintures de sécurité. |
| 35 | 10 | Aide au stationnement ;
Autorisation de l’amplificateur Hi-Fi. |
| 36 | 10 | Contrôleur du schéma des fusibles de remorque ;
Panneau de commande de porte conducteur. |
| 37 | 20 | Amplificateur Hi-Fi |
| 38 | 30 | Siège conducteur électrique |
| 39 | 20 | Store de toit panoramique
en verre. |
| 40 | – | Non utilisé |

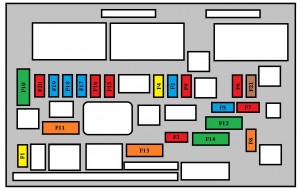

Fusibles compartiment moteur
L’aperçu des fusibles se trouve dans le compartiment moteur, près de la batterie (à gauche).
| N° | Amp [A] | Description |
| F1 | 20 | Alimentation de l’unité de commande moteur ;
Pompe d’injection et électrovannes EGR (2 l HDI 16V) ; Injecteurs (2 l HDI 16V). |
| F2 | 15 | Klaxon |
| F3 | 10 | Système de pulvérisation de pare-brise avant/arrière |
| F4 | 10 | Feux de jour |
| F5 | 15 | Électrovannes de ventilation des réservoirs ;
Électrovannes de décharge de turbine et de régulation de pression de turbine (1,6 l THP 16 V) ; Chauffage de vapeur d’huile (1,6 l THP 16 V) ; Chauffage diesel (1,6 l HDI 16 V). |
| F6 | 10 | Connecteur de diagnostic ;
Éclairage de clignotant ; Pompe de filtre à particules (Diesel) ; Capteur de distance ; Capteur de niveau de liquide de refroidissement moteur ; Contrôle de la régulation des rétroviseurs. |
| F7 | 10 | Contrôleur de direction assistée ;
Transmission automatique ; Moteur de régulation de hauteur d’éclairage de clignotants. |
| F8 | 20 | Contrôle du moteur de démarrage |
| F9 | 10 | Interrupteurs de pédale d’embrayage et de frein |
| F10 | 30 | Actionneurs de l’unité de commande moteur
(essence : bobines d’allumage, électrovannes, sondes lambda, injecteurs, chauffages, pompe à carburant, thermostat contrôlé) ; (Diesel : électrovannes, chauffages). |
| F11 | 40 | Ventilateur de climatisation |
| F12 | 30 | Essuie-glace avant lent/rapide |
| F13 | 40 | Alimentation de l’interface des systèmes intégrés
(allumage positif). |
| F14 | 30 | Pompe à air |
| F15 | 10 | Phare de feux de croisement droit |
| F 16 | 10 | Phare de feux de route gauche |
| F17 | 15 | Phare de feux de croisement gauche |
| F18 | 15 | Phare de feux de croisement droit |
| F19 | 15 | Chauffage d’huile (1,6 l VTi 16V) ;
Électrovanne de régulation de pression turbo (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F20 | 10 | Thermostat contrôlé ;
Électrovannes de distribution variable ; Électrovanne de régulation de pression de turbocompresseur (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F21 | 5 | Alimentation du relais du groupe de ventilateurs ;
Contrôle du relais Valvetronic (1,6 l VTi 16 V) ; Refroidissement turbo (1,6 l THP 16 V) ; Capteur de débit d’air (1,6 l HDI 16 V). |

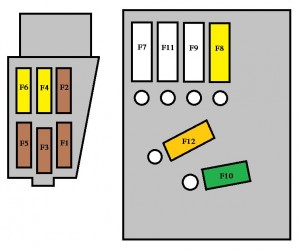

Tableau des fusibles mini et midi au-dessus de la batterie
| Numéro | Amp [A] | Description |
| F1 | – | Non utilisé |
| F2 | 5 | Interrupteur de frein multifonction |
| F3 | 5 | Unité de charge de la batterie |
| F4 | 25 | Électrovannes ABS/ESP |
| F5 | 5 | Unité de commande ABS/ESP |
| F6 | 15 | Transmission automatique,
Transmission manuelle pilotée |
| F7 * | 80 | Groupe électropompe
de direction assistée. |
| F8 * | 60 | Assemblage du ventilateur |
| F9 * | 70/30 | Chauffage de préchauffage (Diesel) ;
Moteur électrique Valvetronic (1,6 l THP 16V). |
| F10 * | 40 | Groupe électropompe ABS/ESP |
| F11 * | 100 | Unité de commutation et de protection |
| F12 * | 30 | Groupe électropompe électronique
de transmission. |
| Les maxi fusibles offrent une protection
supplémentaire pour les installations électriques. |
||
Tableau des fusibles maxi
| Numéro | Amp [A] | Description |
| MF1* | – | Non utilisé |
| MF2* | 30 | Schéma des fusibles de remorque |
| MF3* | 50 | Schéma des fusibles dans
l’habitacle. |
| MF4* | 80 | Interface système intégrée |
| MF5* | 80 | Interface système intégrée |
| MF6* | 30 | Frein de stationnement électrique |
| MF7* | 30 | Sièges avant chauffants |
| MF8* | 20 | Unité de pulvérisation des phares |
| * Les maxi fusibles offrent une protection
supplémentaire pour les installations électriques. |
||
Peugeot 5008 (2013) – schéma de la boîte à fusibles
Année de fabrication : 2013.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot 5008 (2013) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles sur le tableau de bord
La boîte à fusibles se trouve dans la partie inférieure du tableau de bord (côté gauche).
| Nr | Amp [A] | Description |
| F1 | 15 | Essuie-glace arrière |
| F2 | – | Non utilisé |
| F3 | 5 | Unité de commande
des airbags. |
| F4 | 10 | Rétroviseur électrochrome ;
Climatisation ; Unité de commutation et de protection ; Système multimédia arrière. |
| F5 | 30 | Vitres électriques avant |
| F6 | 30 | Vitres électriques arrière
activées par un seul bouton. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants ; Éclairage d’accoudoir central ; Contrôle du relais de coffre 12 V. |
| F8 | 20 | Équipement audio ;
Audio/téléphone ; Changeur de CD ; Écran multifonction ; Détection de basse pression des pneus ; Sirène d’alarme ; Unité de commande d’alarme ; Unité télématique. |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare ; Prise arrière 12 V. |
| F10 | 15 | Commandes au volant |
| F11 | 15 | Clé d’allumage à faible courant |
| F12 | 15 | Présence de remorque ;
Capteur de pluie/lumière ; Alimentation des fusibles F32, F34, F35. |
| F13 | 5 | Boîte à fusibles moteur ;
Contrôleur d’airbags. |
| F14 | 15 | Tableau de bord ;
Affichage du tableau de bord ; Alimentation du fusible F33. |
| F15 | 30 | Verrouillage et super-verrouillage |
| F17 | 40 | Dégivrage/désembuage de la lunette arrière ;
Alimentation du fusible F30. |
| SH | – | Dérivation PARC |
| Numéro | Amp [A] | Description |
| 29 | – | Non utilisé |
| 30 | 5 | Rétroviseurs extérieurs chauffants |
| 31 | 30 | Prise 12V dans le coffre |
| 32 | 5 | Levier de vitesse électronique
de la transmission. |
| 33 | 10 | Affichage tête haute ;
Système Bluetooth ; Climatisation. |
| 34 | 5 | Témoins
de ceintures de sécurité. |
| 35 | 10 | Capteurs de stationnement ;
Autorisation de l’amplificateur Hi-Fi. |
| 36 | 10 | Contrôleur de la boîte à fusibles
de la remorque ; Panneau de commande de la porte conducteur. |
| 37 | 20 | Amplificateur Hi-Fi |
| 38 | 30 | Siège conducteur électrique |
| 39 | 20 | Toit panoramique en verre
du toit. |
| 40 | – | Non utilisé |
À propos du Peugeot 5008 (2009-2016)
Le Peugeot 5008, produit de 2009 à 2016, est un monospace familial populaire qui offre un intérieur spacieux et une configuration de sièges flexible. Ce modèle est réputé pour sa conduite confortable et sa praticité, ce qui le rend idéal pour les familles et les longs trajets. Le Peugeot 5008 était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient des performances équilibrées et une consommation de carburant efficace. Grâce à des technologies modernes et des éléments de sécurité tels que l’ABS, l’ESP et plusieurs airbags, ce modèle offre une conduite sûre et confortable.
Schéma de la boîte à fusibles du Peugeot 5008
Cette page présente le schéma de la boîte à fusibles du Peugeot 5008, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle sont sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui permet une identification et un remplacement faciles. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’en connaître le contenu et de l’entretenir correctement.
