Peugeot 206 SW (2000-2008) – boîte à fusibles

Peugeot 206 SW (2000-2002) – schéma des fusibles

Année de production : 2000, 2001, 2002.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 206 SW (2000-2002) est le fusible 22 du schéma des fusibles du tableau de bord.

Schéma des fusibles du compartiment moteur

Fusible	Ampérage [A]	Description
1 *	20	Groupe motoventilateur
2 *	60	ABS
3 *	30	ABS
4 *	70	Alimentation BSI
5 *	70	Alimentation BSI
6 *	–	Libre
7 *	30	Alimentation allumage
8 *	–	Libre
* Fusibles “maxi” alimentation des circuits des équipements électriques.

Fusible	Ampérage [A]	Description
1	10	Relais de feu de recul, capteur de vitesse du véhicule
2	15	Électrovanne de remplissage du réservoir, Pompe à carburant
3	10	Unité de calcul ABS
4	10	Capteur de transmission automatique
5	–	Libre
7	20	Pompe de lave-phares
8	20	Relais du groupe ventilateur, Électrovanne de gestion moteur
9	15	Phare de croisement gauche
10	15	Phare de croisement droit
11	10	Phare de route gauche
12	15	Phare de route droit
13	15	Klaxon
14	10	Pompes de lave-glace avant
15	30	Chauffage du module de papillon, Sonde Lambda, Unité de calcul moteur, Débitmètre d’air, Allumage, Électrovanne moteur, Injecteurs
16	30	Relais de pompe à air
17	30	Vitesse d’essuie-glace haute et basse
18	40	Ventilateur de climatisation

Schéma des fusibles du tableau de bord

Fusible	Ampérage [A]	Description
1	15	Siège chauffant – Sirène d’alarme
4	20	Écran multifonction, Ordinateur de navigation, Éclairage du coffre, Radio, Ordinateur de toit ouvrant
5	15	Diagnostic de transmission automatique
6	10	Niveau de liquide de refroidissement, Transmission automatique, Radio
7	15	Accessoires de conduite, Alarme installée en service après-vente, Capteur de pluie
9	30	Pompe hydraulique
10	40	Dégivrage des rétroviseurs
11	15	Essuie-glace arrière
12	30	Chauffage du pare-brise avant
14	10	Ordinateur moteur – Airbag – Commandes au volant
15	15	Tableau de bord, Écran multifonction, Ordinateur de navigation, Climatisation, Radio
16	30	Contrôle d’ouverture et de fermeture des portes et du capot
20	10	Feu stop droit
21	15	Feu stop gauche – troisième feu stop
22	30	Plafonnier avant, Éclairage du tableau de bord, Allume-cigare
S1		Connexion PARC

Peugeot 206 SW (2003-2008) – schéma des fusibles

Année de production : 2003, 2004, 2005, 2006, 2007, 2008.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 206 SW (2003-2008) est le fusible 22 de la boîte à fusibles du tableau de bord.

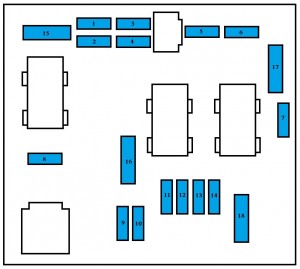

Boîte à fusibles du compartiment moteur

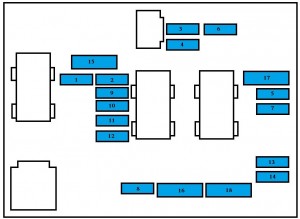

OU

N°	Ampères [A]	Description
1 *	20	Groupe motoventilateur
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Alimentation BSI
5 *	70	Alimentation BSI
6 *	–	Libre
7 *	30	Alimentation allumage
8 *	–	Libre
* Fusibles “maxi” avec “protection supplémentaire des circuits électriques.

N°	Ampères [A]	Description
1	10	Module de chauffage (Diesel) ; Capteur d’eau dans le diesel ; Relais de feux de recul ; Capteur de vitesse du véhicule ; Débitmètre d’air (Diesel).
2	15	Électrovanne de purge du réservoir ; Pompe à carburant
3	10	ABS / ESP ; Relais de frein ESP.
4	10	Unité de commande de transmission automatique ; Unité de commande moteur.
5	–	Libre
6	15	Feux de brouillard avant
7	20	Pompe de lave-phares
8	20	Relais de motoventilateur ; Pompe d’injection Diesel ; Régulateur de pression de carburant ; Électrovanne moteur.
9	15	Phare de croisement gauche
10	15	Phare de croisement droit
11	10	Phare de route gauche
12	15	Phare de route droit
13	15	Klaxon
14	10	Pompes de lave-glace avant
15	30	Chauffage du module de papillon ; Pompe d’injection Diesel ; Sonde Lambda ; Débitmètre d’air ; Bobine d’allumage ; Électrovanne de gestion moteur ; Chauffage diesel ; Injecteurs.
16	30	Relais de pompe à air
17	30	Vitesse d’essuie-glace haute et basse
18	40	Ventilateur de climatisation

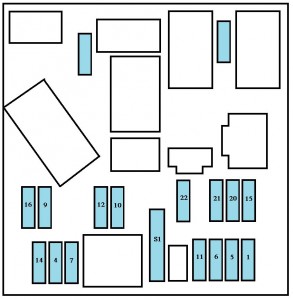

Boîte à fusibles du tableau de bord

Numéro	Ampères [A]	Description
1	15	Siège chauffant ; Sirène d’alarme.
4	20	Unité de commande de navigation ; Éclairage du coffre ; Radio ; Toit ouvrant ; Commandes au volant ; Attelage de remorque.
5	15	Diagnostic de transmission automatique
6	10	Niveau de liquide de refroidissement ; Transmission automatique ; Radio ; Capteur d’angle de braquage (ESP).
7	15	Alarme installée en service après-vente
9	30	Pompe hydraulique
10	40	Dégivrage des rétroviseurs
11	15	Essuie-glace arrière
12	30	Chauffage des vitres avant
14	10	Unité de commande moteur ; Airbag ; Commandes au volant ; Capteur de pluie.
15	15	Tableau de bord ; Écran multifonction ; Unité de commande de navigation ; Climatisation ; Radio.
16	30	Contrôle d’ouverture et de fermeture des portes et des capots
20	10	Feu stop droit
21	15	Feu stop gauche ; Troisième feu stop.
22	30	Plafonnier avant ; Éclairage du tableau de bord ; Allume-cigare.
S1		Connecteur PARC

À propos de la Peugeot 206 SW (2000-2008)

La Peugeot 206 SW, produite de 2000 à 2008, est un break compact populaire qui offre praticité et style en un seul ensemble. Ce modèle est connu pour sa fiabilité et son utilisation efficace de l’espace, ce qui en fait un choix idéal pour les familles et ceux qui ont besoin de plus d’espace de rangement. La Peugeot 206 SW était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant différents niveaux de puissance et de consommation de carburant. Son design élégant et sa conduite confortable ont contribué à sa popularité sur le marché européen.

Schéma de la boîte à fusibles de la Peugeot 206 SW

Cette page présente le schéma de la boîte à fusibles de la Peugeot 206 SW, essentiel pour identifier et remplacer les fusibles si nécessaire. Sur ce modèle, la boîte à fusibles est généralement située dans deux zones principales : sous le capot dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord côté conducteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de ses composants électriques.
