Volvo S80 (1999-2016) – Boîte à fusibles

Volvo S80 (1999) – schéma des fusibles

Année de fabrication : 1999.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (1999) est le fusible 13 du panneau de fusibles du tableau de bord.

Relais et fusibles dans le compartiment moteur

Fusibles principaux

Numéro	Description	Ampérage [A]
1	Pompe à air (certains modèles)	60
2	Compartiment moteur/habitacle	60
3	Compartiment moteur/habitacle	60
4	Compartiment moteur/habitacle	60
5	–	–
6	–	–
7	Ventilateur de refroidissement électrique	60
8	–	60



Fusibles normaux

Numéro	Description	Ampérage [A]
1	Phares (feux de route)	20
2	Phares (feux de croisement)	15
3	Connexion des feux de freinage	5
4	Balais d’essuie-glace	25
5	Gicleurs de lave-glace ; Gicleurs de lave-phares (certains modèles).	15
6	–	–
7	–	–
8	Klaxon	15
9	–	–
10	–	–

11	ABS	30
12	ABS	30
13	Démarreur	25
14	Systèmes de gestion moteur	5
15	–	–
16	Compresseur de climatisation ; Capteur de papillon ; Transmission automatique.	20
17	Pompe à air ; Ventilateur de refroidissement électrique ; Compresseur de climatisation ; Bobine d’allumage.	20
18	Capteur de débit massique d’air ; Module de commande moteur ; Injecteurs de carburant.	15
19	Contrôle des émissions	20
20	Chauffage de bloc moteur ; Valve de commande turbo.	15
21	Module de commande du papillon	10

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Phare gauche	10
2	Phare droit	10
3	Feux de brouillard avant	15
4	Siège conducteur à commande électrique	30
5	Siège passager à commande électrique	30
6	–	–
7	SRS ; Module électrique central ; Relais X ; Verrouillage des ceintures de sécurité.	5
8	Sièges avant chauffants (option)	25
9	ABS	5
10	Feu de brouillard gauche	15
11	Feu de brouillard droit	15
12	Essuie-phares	15
13	Prises supplémentaires (avant/arrière)	20
14	Siège passager à commande électrique	5
15	Système audio	5
16	Système audio	20
17	Amplificateur radio	30
18	Téléphone (option) VNS (option)	10

19	–	–
20	–	–
21	Clignotant	20
22	Modules de levier de volant	5
23	Module de commutateur de phares ; Module de connexions électriques ; Système de climatisation ; Connecteur de diagnostic embarqué.	5
24	Relais X-feed étendu : système de climatisation, siège conducteur électrique, geartronic avec blocage de transmission	10
25	Allumage	10
26	Module de commande – ventilateur de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Rétroviseurs latéraux ; Feux de détresse.	15
28	Toit électrique ; Éclairage supplémentaire ; Éclairage du miroir de courtoisie.	10
29	–	–
30	Feux de position avant/arrière gauche	10
31	Feux de position avant/arrière droit ; Éclairage de la plaque d’immatriculation.	10
32	Module électrique central ; Éclairage intérieur supplémentaire ; Direction assistée progressive.	10
33	Pompe à carburant	15
34	Toit ouvrant électrique	15
35	Verrouillage centralisé, vitres électriques	25
36	Verrouillage centralisé, vitres électriques	25
37	Vitres électriques – portes arrière ; Détails pour enfants.	30
38	–	–

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau côté conducteur dans le compartiment de chargement.

Fusibles principaux

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Lunette arrière chauffante	40
6	Fusible principal arrière	40
7	Fusible principal arrière	40

Fusibles normaux

Numéro	Description	Ampérage [A]
1	Module électrique arrière, éclairage du coffre	10
2	Feu de brouillard arrière	10
3	Feux de freinage	15
4	Feux de recul	10
5	–	–
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Verrouillage centralisé – portes arrière ; Trappe à carburant.	15
9	Connecteur de remorque	20
10	Changeur de CD	10

Volvo S80 (2000) – schéma de la boîte à fusibles

Année de fabrication : 2000.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2000) est le fusible 13 de la boîte à fusibles du tableau de bord.

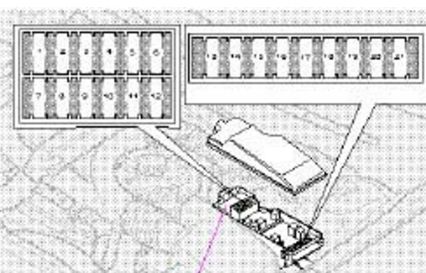

Relais / fusibles dans le compartiment moteur

Fusibles principaux

Numéro	Description	Ampérage [A]
1	Pompe à air (certains modèles)	60
2	Compartiment moteur / habitacle	60
3	Compartiment moteur / habitacle	60
4	Compartiment moteur / habitacle	60
5	–	–
6	–	–
7	Ventilateur de refroidissement électrique	60
8	–	60

Fusibles normaux

Numéro	Description	Ampérage [A]
1	Phares principaux	20
2	Éclairage de faible intensité	15
3	Connexion des feux de freinage	5
4	Essuie-glaces	25
5	Lave-glace avant ; Lave-phares (certains modèles).	15
6	–	–
7	–	–
8	Klaxon	15
9	–	–
10	–	–

11	ABS	30
12	ABS	30
13	Moteur de démarrage	25
14	Systèmes de gestion moteur	5
15	–	–
16	Compresseur de climatisation ; Capteur de papillon ; Transmission automatique.	20
17	Pompe à air ; Ventilateur de refroidissement électrique ; Compresseur de climatisation ; Bobine d’allumage.	20
18	Capteur de débit massique d’air ; Module de commande moteur ; Injecteurs de carburant.	15
19	Contrôle des émissions	20
20	Chauffage de bloc moteur ; Valve de commande turbo.	15
21	Module de commande du papillon	10

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Phare avec feux de route gauche	10
2	Phare avec feux de route droit	10
3	Phares antibrouillard avant	15
4	Siège conducteur à commande électrique	30
5	Siège passager à commande électrique	30
6	–	–
7	SRS ; Module électrique central ; Relais X ; Verrouillage des ceintures de sécurité.	5
8	Sièges avant chauffants (option)	25
9	ABS	5
10	Phare avec feux de route gauche	15
11	Phare avec feux de route droit	15
12	Essuie-phares	15
13	Prise supplémentaire (avant / arrière)	20
14	Siège passager à commande électrique	5
15	Système audio	5
16	Système audio	20
17	Amplificateur radio	30
18	Téléphone (option) VNS (option)	10

19	–	–
20	–	–
21	Clignotant	20
22	Modules de levier de volant	5
23	Module de commutateur de phares ; Module de connexions électriques ; Système de climatisation ; Connecteur de diagnostic embarqué.	5
24	Relais d’expansion X-feed : système de climatisation, siège conducteur électrique, geartronic avec blocage de transmission.	10
25	Clé de démarrage	10
26	Module de commande – ventilateur de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Rétroviseurs latéraux ; Feux de détresse.	15
28	Toit électrique ; Éclairage supplémentaire ; Éclairage du miroir de courtoisie.	10
29	–	–
30	Feux de position avant / arrière gauche	10
31	Feux de position avant / arrière droit ; Éclairage de la plaque d’immatriculation.	10
32	Module électrique central ; Éclairage intérieur supplémentaire ; Direction assistée progressive.	10
33	Pompe à carburant	15
34	Toit ouvrant électrique	15
35	Verrouillage centralisé, vitres électriques	25
36	Verrouillage centralisé, vitres électriques	25
37	Vitres électriques – portes arrière ; Sécurité enfants.	30
38	–	–

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau côté conducteur dans le compartiment de chargement

Fusibles principaux

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Lunette arrière chauffante	40
6	Fusible principal arrière	40
7	Fusible principal arrière	40

Fusibles normaux

Numéro	Description	Ampérage [A]
1	Module électrique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Feux de freinage	15
4	Feux de recul	10
5	Chauffage de la lunette arrière	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Verrouillage centralisé : portes arrière, trappe à carburant.	15
9	Connexion pour remorque	20
10	Changeur de CD	10

Volvo S80 (2001) – schéma de la boîte à fusibles

Année de fabrication : 2001.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2001) est le fusible 13 de la boîte à fusibles du tableau de bord.

Fusibles – compartiment moteur

Volvo S80 – fusibles – compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Feux supplémentaires (option)	20
3	–	–
4	Sondes à oxygène	20
5	Chauffage de base ventilé ; Électrovannes.	10
6	Capteur de débit massique d’air ; Module de commande moteur ; Injecteurs.	15
7	Module de papillon	10
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage.	20

12	Interrupteur de feux stop	5
13	Balais d’essuie-glace	25
14	–	–
15	–	–
16	Dispositifs de pulvérisation de pare-brise et de phares	15
17	–	–
18	–	–
19	ABS	30
20	–	–
21	–	–
22	Moteur de démarrage	25
23	Module de commande moteur	5
24	–	–

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Phare avec feux de croisement gauche	10
2	Phare avec feux de croisement droit	10
3	Phares avant	15
4	Phares de route	20
5	Siège conducteur à commande électrique	30
6	Siège passager à commande électrique	30
7	Sièges avant chauffants – gauche	15
8	Sièges avant chauffants – droit	15
9	ABS	5
10	Phare de route gauche	15
11	Phare de route droit	15
12	Essuie-phares	15
13	Prise électrique 12 V	20
14	Siège passager à commande électrique	5
15	Système audio	5
16	Système audio	20
17	Amplificateur radio	30
18	Phares antibrouillard avant	15
19	Affichage VNS (option)	15

20	Interrupteur de transport	15
	Module de transmission
21	–	–
22	Clignotants	20
23	Module de commutateur de phares ; Module de connexions électriques ; Système de climatisation ; Connecteur de diagnostic embarqué ; Modules de levier de volant.	5
24	Relais X-feed étendu : système de climatisation ; siège conducteur à commande électrique ; geartronic avec blocage de transmission.	10
25	Interrupteur d’allumage, relais de démarreur	10
26	Module de commande – ventilateur de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Dégivreur ; Éclairage ; Rétroviseurs latéraux ; Feux d’avertissement de porte ; Rétroviseurs latéraux à commande électrique.	15
28	Toit ouvrant électrique ; Éclairage supplémentaire ; Éclairage du miroir de courtoisie.	10
29	Téléphone (option)	10
30	Feux de position avant et arrière gauche	10
31	Feux de position avant et arrière droit ; Éclairage de la plaque d’immatriculation.	10
32	Module électrique central ; Éclairage du miroir de courtoisie ; Éclairage intérieur supplémentaire ; Direction assistée.	10
33	Pompe à carburant	15
34	Toit ouvrant électrique	15
35	Verrouillage centralisé ; Vitres électriques – avant gauche.	25
36	Désactivateur ; Éclairage ; Rétroviseurs latéraux ; Verrouillage centralisé ; Vitres électriques – avant droit.	25
37	Vitres électriques – portes arrière ; Sécurité enfants.	30
38	Sirène d’alarme	5

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau côté conducteur dans le compartiment de chargement

Numéro	Description	Ampérage [A]
1	Module électrique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Feux de freinage	15
4	Feux de recul	10
5	Chauffage de la lunette arrière	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Portes arrière à verrouillage centralisé ; Trappe à carburant.	15
9	Remorque (30)	15
10	Changeur de CD ; VNS ; Antenne.	10
11	–	–
12	–	–
13	–	–
14	–	–
15	Remorque (15)	15
16	–	–
17	–	–
18	–	–

Volvo S80 (2002) – schéma de la boîte à fusibles

Année de fabrication : 2002.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 est le fusible 13 de la boîte à fusibles située sur le côté du tableau de bord.

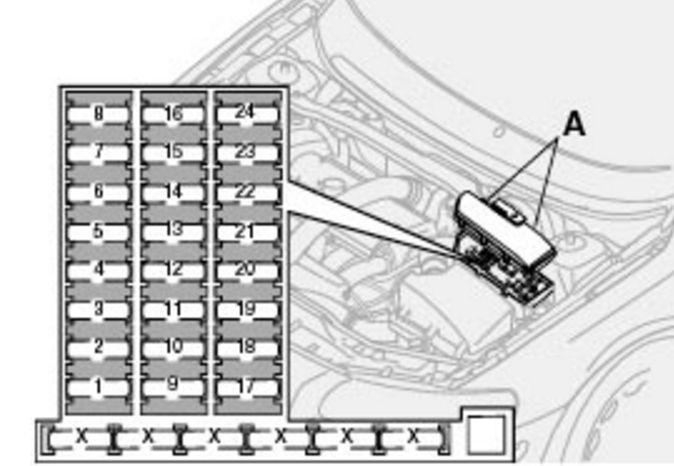

Fusibles – compartiment moteur

Position	Description	Ampérage [A]
1	Accessoires	25
2	Feux supplémentaires (option)	20
3	Pompe à vide	15
4	Sondes à oxygène	20
5	Chauffage de bloc, électrovannes	10
6	Capteur de débit massique d’air, unité de commande moteur, injecteurs	15
7	Module de papillon	10
8	Compresseur de climatisation, capteur de position de la pédale d’accélérateur, ventilateur E-box	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation, bobines d’allumage	20

12	Interrupteur de feux stop	5
13	Intermittence	25
14	–	–
15	–	–
16	A / Commande d’essuie-glaces et de phares	15
17	Feu de croisement droit	10
18	Feu de croisement gauche	10
19	ABS	30
20	Feux de route, gauche	15
21	Feux de route, droit	15
22	Moteur de démarrage	25
23	Module de commande moteur	5
24	–	–

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Feu de croisement gauche	10
2	Feu de croisement droit	10
3	Phares avant	15
4	Feux de route	20
5	Siège conducteur à commande électrique	30
6	Siège passager à commande électrique	30
7	Sièges avant chauffants – gauche	15
8	Sièges avant chauffants – droit	15
9	ABS	5
10	–	–
11	–	–
12	Essuie-phares	15
13	Prise électrique 12 V.	20
14	Siège passager à commande électrique ; Interrupteurs de ceinture de sécurité ; SRS.	5
15	Système audio	5
16	Système audio	20
17	Amplificateur radio	30
18	Phares antibrouillard avant	15
19	Affichage VNS (option)	15

20	Interrupteur de transport	10
	Module de transmission	5
21	–	–
22	Clignotants	20
23	Module de commutateur de phares ; Module de connexion électrique ; Système de climatisation ; Connecteur de diagnostic embarqué ; Modules de levier de volant.	5
24	Relais d’expansion X-feed : système de climatisation ; siège conducteur électrique ; geartronic avec blocage de transmission.	10
25	Interrupteur d’allumage, relais de démarreur	10
26	Ventilateur du système de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Dégivreur ; Éclairage ; Rétroviseurs latéraux ; Feux d’avertissement de porte ; Rétroviseurs latéraux électriques.	15
28	Toit électrique ; Éclairage supplémentaire ; Éclairage du miroir de courtoisie.	10
29	Téléphone (option)	10
30	Feux de position avant et arrière côté gauche	10
31	Feux de position avant et arrière côté droit ; Éclairage de la plaque d’immatriculation.	10
32	Module électrique central ; Éclairage du miroir de courtoisie ; Éclairage intérieur supplémentaire ; Direction assistée.	10
33	Pompe à carburant	15
34	Toit électrique	15
35	Verrouillage centralisé ; Vitres électriques – avant gauche.	25
36	Dégivreur ; Éclairage ; Rétroviseurs latéraux ; Verrouillage centralisé ; Vitres électriques – avant droit.	25
37	Vitres électriques – portes arrière ; Système de sécurité enfants.	30
38	Sirène d’alarme *	5
* Veuillez noter que si le fusible n’est pas intact ou est retiré, l’alarme se déclenchera.

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau à gauche

Numéro	Description	Ampérage [A]
1	Module électrique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Feux de freinage	15
4	Feux de recul	10
5	Chauffage de la lunette arrière	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Portes arrière à verrouillage centralisé ; Trappe à carburant.	15
9	Remorque (30)	15
10	Changeur de CD ; VNS ; Antenne.	10
11	Module électrique – accessoires	15
12	–	–
13	–	–
14	–	–
15	Remorque (15)	15
16	–	–
17	–	–
18	–	–

Volvo S80 (2003) – schéma de la boîte à fusibles

Année de fabrication : 2003.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2003) est le fusible 13 de la boîte à fusibles située sur le côté du tableau de bord.

Fusibles – compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Phares supplémentaires (option)	20
3	Pompe à vide	15
4	Sondes lambda	20
5	Chauffage de bloc ventilé ; Électrovannes.	10
6	Capteur de débit d’air ; Unité de commande moteur ; Injecteurs.	15
7	Module de papillon	10
8	Compresseur de climatisation ; Capteur de position d’accélérateur ; Ventilateur E-box.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage.	20

12	Interrupteur de feux de freinage	5
13	Essuie-glaces	25
14	ABS / STC / DSTC	30
15	–	–
16	Lave-glace avant ; Essuie-glaces et lave-phares (certains modèles).	15
17	Phare de croisement droit	10
18	Phare de croisement gauche	10
19	ABS / STC / DSTC	30
20	Feux de route, gauche	15
21	Feux de route, droit	15
22	Moteur de démarrage	25
23	Module de commande moteur ; Relais moteur.	5
24	–	–

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Phares avec feux de croisement	15
2	Phares avec feux de route	20
3	Siège conducteur à commande électrique	30
4	Siège passager à commande électrique	30
5	–	–
6	–	–
7	Siège chauffant – avant gauche (option)	15
8	Siège chauffant – avant droit (option)	15
9	ABS / STC / DSTC	5
10	–	–
11	–	–
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12 V.	15
14	Siège passager à commande électrique	5
15	Système audio ; VNS.	5
16	Système d’amplification	20
17	Amplificateur audio	30
18	Feux de brouillard avant	15
19	Affichage VNS	10

20	–	–
21	Transmission automatique ; Shiftlock ; Extension de mouvement D2.	10
22	Clignotants	20
23	Module de commutateur de phares ; Système de climatisation ; Point de diagnostic embarqué ; Modules de levier de volant.	5
24	Alimentation étendue du relais D1 : système de climatisation, siège conducteur électrique, informations conducteur	10
25	Clé de démarrage ; Relais de démarreur ; SRS ; Module de commande moteur.	10
26	Ventilateur du système de climatisation	30
27	–	–
28	Module électronique – éclairage supplémentaire	10
29	–	–
30	Feux de position avant et arrière gauche	7,5
31	Feux de position avant et arrière droit ; Éclairage de la plaque d’immatriculation.	7,5
32	Module électrique central ; Éclairage du miroir de courtoisie ; Direction assistée ; Éclairage de la boîte à gants ; Éclairage intérieur supplémentaire.	10
33	Pompe à carburant	15
34	Actionneur de toit ouvrant	15
35	Verrouillage centralisé, commande électrique des vitres – rétroviseur extérieur gauche	25
36	Verrouillage centralisé, commande électrique des vitres – rétroviseur extérieur droit	25
37	Vitres arrière électriques ; Verrouillage de sécurité enfants.	30
38	Sirène d’avertissement*	5
* Veuillez noter que si le fusible n’est pas intact ou est retiré, l’alarme se déclenchera.

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau à gauche

Numéro	Description	Ampérage [A]
1	Module électrique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Module de commande d’accessoires	15
4	Feux de recul	10
5	Chauffage de la lunette arrière ; Relais 15I – accessoires,	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Portes arrière à verrouillage centralisé ; Trappe à carburant.	15
9	Dispositif de remorquage (30 mouvements)	15
10	Changeur de CD ; VNS.	10
11	Module de commande d’accessoires (AEM)	15
12	–	–
13	–	–
14	Feux de freinage	7,5
15	Dispositif de remorquage (alimentation 15I)	20
16	Prise électrique dans le coffre – accessoires	15
17	–	–
18	–	–

Volvo S80 (2004) – schéma de la boîte à fusibles

Année de fabrication : 2004.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2004) est le fusible 13 de la boîte à fusibles située sur le côté du tableau de bord.

Fusibles – compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Feux supplémentaires (option)	20
3	–	–
4	Sondes à oxygène	20
5	Chauffage de carter ventilé ; Électrovannes.	10
6	Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs.	15
7	Module de papillon	10
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage.	20

12	Interrupteur de feux de freinage	5
13	Essuie-glaces	25
14	ABS / STC / DSTC	30
15	–	–
16	Dispositifs de pulvérisation de pare-brise ; Essuie-glaces et dispositifs de pulvérisation de phares (certains modèles).	15
17	Feu de croisement droit	10
18	Feu de croisement gauche	10
19	ABS / STC / DSTC	30
20	Feux de route, gauche	15
21	Feux de route, droit	15
22	Moteur de démarrage	25
23	Module de commande moteur ; Relais moteur.	5
24	–	–

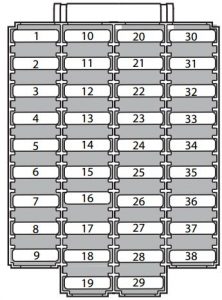

Fusibles dans l’habitacle

Numéro	Description	Ampérage [A]
1	Phares avec feux de croisement	15
2	Phares avec feux de route	20
3	Siège conducteur à commande électrique	30
4	Siège passager à commande électrique	30
5	Direction assistée dépendante de la vitesse ; Pompe à vide.	15
6	–	–
7	Siège chauffant – avant gauche (option)	15
8	Siège chauffant – avant droit (option)	15
9	ABS / STC / DSTC	5
10	Feux de jour	10
11	Feux de jour	10
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12 V.	15
14	Siège passager à commande électrique	5
15	Système audio ; VNS.	5
16	Système d’amplification	20
17	Feux de brouillard avant	15
18	Affichage VNS	10

19	–	–
20	Transmission automatique ; Shiftlock ; Extension de mouvement D2.	10
21	Clignotant	20
22	Module de commutateur de phares ; Système de climatisation ; Connecteur de diagnostic embarqué ; Modules de levier de volant.	5
23	Alimentation étendue du relais D1 : système de climatisation, siège conducteur électrique, informations conducteur.	10
24	Clé d’allumage ; Relais de démarreur ; SRS ; Module de commande moteur.	10
25	Ventilateur du système de climatisation	30
26	–	–
27	Module électronique – éclairage supplémentaire	10
28	–	–
29	Feux de position avant et arrière côté gauche	7,5
30	Feux de position avant et arrière côté droit ; Éclairage de la plaque d’immatriculation.	7,5
31	Module électrique central ; Éclairage du miroir de courtoisie ; Direction assistée ; Éclairage de la boîte à gants ; Éclairage intérieur supplémentaire.	10
32	Pompe à carburant	15
33	Actionneur de toit ouvrant	15
34	Verrouillage centralisé, commande électrique des vitres – rétroviseur extérieur côté gauche	25
35	Verrouillage centralisé, commande électrique des vitres – rétroviseur extérieur côté droit	25
36	Vitres arrière électriques	30
37	Sirène d’alarme*	5
* Veuillez noter que si le fusible n’est pas intact ou est retiré, l’alarme se déclenchera.

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau à gauche.

Numéro	Description	Ampérage [A]
1	Module électronique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Module de commande d’accessoires	15
4	Feux de recul	10
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils)	15
8	Prise 12 V – coffre	15
9	Crochet d’attelage (30 mouvements)	15
10	Changeur de CD ; VNS.	10
11	Module de commande d’accessoires (AEM)	15
12	–	–
13	–	–
14	–	–
15	Crochet d’attelage (alimentation 15I)	20
16	Prise électrique dans le coffre – accessoires	15
17	–	–
18	–	–

Volvo S80 (2005) – schéma de la boîte à fusibles

Année de fabrication : 2005.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2005) est le fusible 11 de la boîte à fusibles de l’habitacle.

Fusibles – compartiment moteur

Numéro	Description	Ampérage [A]
1	–	–
2	Phares supplémentaires (option)	20
3	–	–
4	Sondes à oxygène	20
5	Chauffage de carter d’huile ; Électrovannes ; Capteur de fuite de carburant.	10
6	Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs.	15
7	–	–
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box.	10
9	–	–
10	–	–
11	Bobines d’allumage	20

12	–	–
13	Essuie-glaces	25
14	ABS	30
15	–	–
16	–	–
17	Phares de croisement côté conducteur	20
18	Feux de position avant	15
19	ABS	30
20	Phares de croisement côté passager	20
21	Pompe à carburant	15
22	Moteur de démarrage	35
23	Module de commande moteur ; Relais moteur.	10
24	–	–

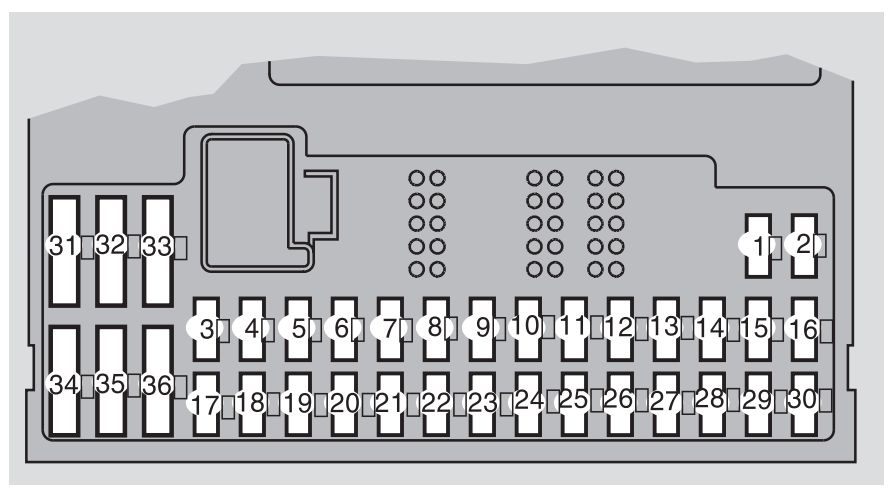

Boîte à fusibles dans l’habitacle, derrière le panneau en plastique

Numéro	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’avertissement	5
9	Alimentation de l’interrupteur de feux de freinage	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur réglable électriquement (option).	10
11	Prises 12 V – sièges avant et arrière	15
12	–	–
13	–	–
14	Essuie-phares (certains modèles)	15
15	ABS ; STC ; DSTC.	5
16	Direction assistée ; Phares bi-xénon actifs (option).	10
17	Phare avant avec feux de croisement gauche (option)	7,5

18	Phare avant avec feux de croisement droit (option)	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (transmission M66).	10
22	Phares avec feux de route côté conducteur	10
23	Phares avec feux de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager réglable électriquement (option) ; Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace – essuie-phares (certains modèles)	15
35	–	–
36	–	–

Boîte à fusibles sur le côté du tableau de bord

Numéro	Description	Ampérage [A]
1	Siège conducteur réglable électriquement (option)	25
2	Siège passager réglable électriquement (option)	25
3	Ventilateur du système de climatisation	30
4	Unité de commande – porte avant passager	25
5	Unité de commande – porte conducteur	25
6	Éclairage de plafond ; Unité de commande électrique supérieure.	10
7	Toit ouvrant (option)	15
8	Clé de contact ; Système SRS ; Unité de commande moteur ; Antidémarrage.	7,5
9	Diagnostic du système embarqué ; Interrupteur de phares ; Capteur d’angle de braquage ; Unité de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio	30
12	Affichage du système de navigation (option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau côté conducteur dans le compartiment de chargement

Numéro	Description	Ampérage [A]
1	Phares de recul	10
2	Feux de position; Feux de brouillard; Éclairage du coffre; Éclairage de la plaque d’immatriculation; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur CD (option), Système de navigation (option)	7,5
7	Câblage de remorque (30 fils)	15
8	Prise 12 V – coffre	15
9	Porte arrière côté passager: commande de vitres, fonction de désactivation de vitre.	20
10	Porte arrière côté conducteur: commande de vitres, fonction de désactivation de vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	Appuie-tête rabattables (option)	15
20	Câblage de remorque (15 fils)	20
21	–	–
22	–	–
23	Quatre roues motrices (option)	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal: câblage de remorque, Four-C, aide au stationnement, quatre roues motrices.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur: feux de position, clignotants.	25
30	Éclairage de remorque côté passager: feu de position, feu de freinage, feu de brouillard, clignotant.	40
31	Fusible principal: fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S80 (2006) – schéma des fusibles

Année de production: 2006.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2006) est le fusible 11 dans la boîte à fusibles de l’habitacle.

Relais et fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Phares additionnels (option)	20
6	Relais du démarreur	35
7	Phares d’essuie-glace	25
8	–	–
9	Pompe à carburant	15
10	Bobines d’allumage; Unité de commande moteur.	20

11	Capteur de pédale d’accélérateur; Compresseur de climatisation; Ventilateur e-box.	10
12	Module de commande moteur; Injecteurs de carburant; Capteur de débit massique d’air.	15
13	Module de commande du corps de papillon	10
14	Capteur d’oxygène chauffé	20
15	Chauffage du compartiment moteur; Électrovannes.	10
16	Phare de croisement côté conducteur	20
17	Phares de croisement côté passager	20
18	–	–
19	Alimentation du module de commande moteur; Relais moteur.	5
20	Feux de stationnement	15
21	–	–

Schéma des fusibles dans l’habitacle, derrière le panneau en plastique

Numéro	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme	5
9	Alimentation de l’interrupteur des feux stop	5
10	Tableau de bord; Système de climatisation; Siège conducteur réglable électriquement (option); Capteur de poids passager.	10
11	Prise 12 V – sièges avant et arrière	15
12	–	–
13	–	–
14	Essuie-phares (certains modèles)	15
15	ABS, STC / DSTC	5
16	Direction assistée; Phares bi-xénon actifs (option).	10
17	Phare de croisement avant côté conducteur (option)	7,5

18	Phare de croisement avant côté passager (option)	7,5
19	–	–
20	–	–
21	Module de commande de transmission; Verrouillage de marche arrière (boîte de vitesses M66).	10
22	Phares de route côté conducteur	10
23	Phares de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager réglable électriquement (option); Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace – essuie-phares (certains modèles)	15
35	–	–
36	–	–

Schéma des fusibles sur le bord du tableau de bord

Numéro	Description	Ampérage [A]
1	Siège conducteur réglable électriquement (option)	25
2	Siège passager réglable électriquement (option)	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte avant passager	25
5	Module de commande – porte conducteur	25
6	Éclairage de plafond; Module de commande électrique supérieur.	10
7	Toit ouvrant (option)	15
8	Clé de contact; Système SRS; Module de commande moteur; Antidémarrage.	7,5
9	Diagnostic du système embarqué; Interrupteur des feux; Capteur d’angle de braquage; Module de commande au volant.	5
10	Système audio	20
11	Amplificateur audio	30
12	Affichage du système de navigation (option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Fusibles dans le coffre

Les fusibles du compartiment de chargement se trouvent derrière le panneau côté conducteur dans le compartiment de chargement

Numéro	Description	Ampérage [A]
1	Phares de recul	10
2	Feux stop; Feux de brouillard; Éclairage du coffre; Éclairage de la plaque d’immatriculation; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur CD (option); Système de navigation (option).	7,5
7	Câblage de remorque (30 fils)	15
8	Prise 12 V – coffre	15
9	Porte arrière côté passager: commande de vitres, fonction de désactivation de vitre.	20
10	Porte arrière côté conducteur: – commande de vitres, fonction de désactivation de vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	Appuie-tête rabattables (option)	15
20	Câblage de remorque (15 fils)	20
21	–	–
22	–	–
23	Transmission intégrale (option)	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal: câblage de remorque, Four-C, aide au stationnement, transmission intégrale.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté gauche: feux de position, clignotants.	25
30	Éclairage de remorque côté droit: feu de position, feu de freinage, feu de brouillard, clignotant.	40
31	Fusible principal: fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S80 (2007) – schéma de la boîte à fusibles

Année de production: 2007.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2007) est le fusible 25 dans la boîte à fusibles du compartiment moteur.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	50
6	–	–
7	–	–
8	–	–
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	30
14	Vannes ABS	20
15	–	–
16	Phares bi-xénon actifs; Réglage des phares (option).	10
17	Module électrique central	20
18	Radar; Module de commande ACC (option).	5
19	Direction assistée asservie à la vitesse	5
20	Module de commande moteur (ECM); Engrenages; SRS.	10
21	Gicleurs de lave-glace chauffants	10
22	Pompe à vide I5T	20

23	Éclairage	5
24	Gicleurs de phares	15
25	Prise 12 V, sièges avant et arrière	15
26	Toit ouvrant (option); Console de pavillon/ECC (option).	10
27	Boîte à fusibles du compartiment moteur	5
28	Phares additionnels (option)	20
29	Klaxon	15
30	Unité de commande moteur (ECM)	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Enroulements	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Unité de commande moteur (ECM)	10
37	Système d’injection	15
38	Vannes moteur	10
39	EVAP; Sonde lambda chauffée; Injection.	15
40	Pompe à eau (V8)	10
	Ventilateur de carter d’huile	20
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	50
44	Ventilateur de refroidissement	60

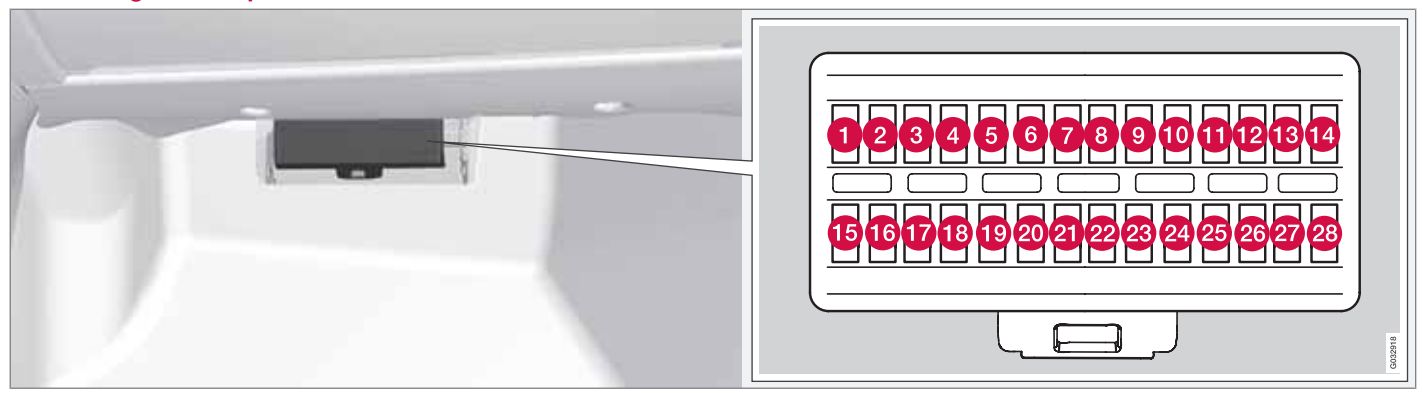

Fusibles – boîte à gants

Numéro	Description	Ampérage [A]
1	Capteur de pluie	5
2	Système SRS	10
3	Freins ABS; Frein de stationnement électrique.	5
4	Pédale d’accélérateur; Sièges chauffants (option).	7,5
5	–	–
6	Affichage ICM; Lecteur CD et radio.	15
7	Module de volant	7,5
8	–	–
9	Feux de route	15
10	Toit ouvrant (option)	20
11	Feux de recul	7,5
12	–	–
13	Phare antibrouillard avant (option)	15

14	Gicleurs de lave-glace	15
15	Régulateur de vitesse adaptatif ACC (option)	10
16	–	–
17	Éclairage d’ambiance supérieur; Panneau de commande de porte conducteur; Siège passager à commande électrique (option).	7,5
18	Affichage d’informations	5
19	Siège conducteur à commande électrique (option)	5
20	Appuie-tête arrière rabattables (option)	15
21	Récepteur de clé à distance; Capteurs d’alarme.	5
22	Pompe à carburant	20
23	Verrouillage électrique de la colonne de direction	20
24	–	15
25	Verrouillage – réservoir/coffre	10
26	Sirène d’alarme; ECC.	5
27	Bouton START/STOP	5
28	Interrupteur des feux de freinage	5

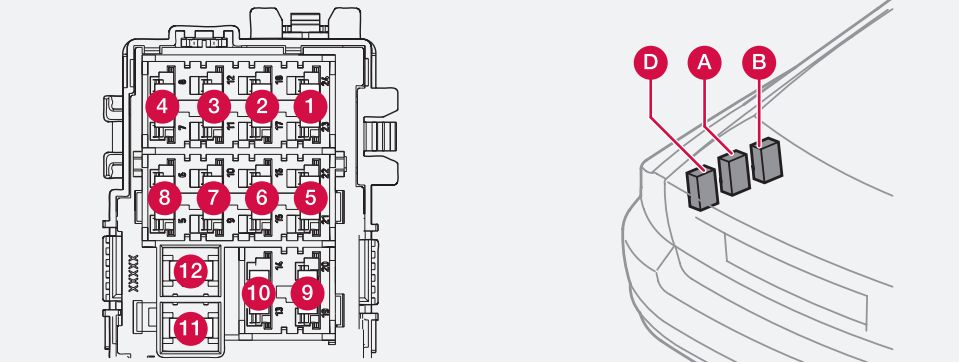

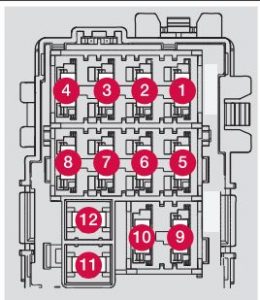

Fusibles – zone du coffre

Module A (noir)

Numéro	Description	Ampérage [A]
1	Interrupteurs de porte conducteur	25
2	Interrupteurs de porte passager	25
3	Interrupteurs de porte arrière côté conducteur	25
4	Interrupteurs de porte arrière côté passager	25
5	–	–
6	Prise 12 V dans le coffre (option)	15
7	Dégivrage de la lunette arrière	30
8	–	–
9	Prise de remorque 2 (option)	15
10	Siège conducteur à commande électrique (option)	25
11	Prise de remorque 1 (option)	40
12	–	–

Module B (blanc)

Numéro	Description	Ampérage [A]
1	Aide au stationnement (option)	5
2	Module de commande Four C (option)	15
3	Siège conducteur chauffant (option)	15
4	Siège passager chauffant (option)	15
5	Chauffage des sièges arrière, côté passager (option)	15
6	Module de commande AWD	10
7	Chauffage des sièges arrière, côté conducteur (option)	15
8	–	–
9	Siège passager à commande électrique (option)	25
10	Ouverture sans clé (option)	20
11	Frein de stationnement électrique – côté conducteur (option)	30
12	Frein de stationnement électrique – côté passager (option)	30

Module D (bleu)

Numéro	Description	Ampérage [A]
1	Affichage du système de navigation (option)	10
2	–	–
3	–	–
4	Récepteur radio SIRIUS (option)	5
5	Amplificateur audio	25
6	Système audio	15
7	Kit mains libres Bluetooth (option)	5
8 – 12	Réserve	–

Volvo S80 (2008) – schéma de la boîte à fusibles

Année de production: 2008.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2008) est le fusible 25 dans la boîte à fusibles du compartiment moteur.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	50
6	–	–
7	–	–
8	–	–
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Phares bi-xénon actifs; Réglage des phares (option).	10
17	Module électrique central	20
18	Radar; Module de commande ACC (option).	5
19	Direction assistée (dépendante de la vitesse)	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Gicleurs de lave-glace chauffants	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	Gicleurs de lave-phares	15
25	Prise 12 V; Allume-cigare (sièges avant et arrière)	15
26	Toit ouvrant (option); Console de pavillon; ECC (option).	10
27	Boîte à fusibles du compartiment moteur	5
28	Feux additionnels (option)	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique.	15
32	Compresseur de climatisation	15
33	Bobines	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM); Papillon des gaz.	10
37	Système d’injection; Capteur de masse d’air.	15
38	Vannes moteur	10
39	EVAP; Sonde lambda chauffée; Injection.	15
40	Pompe à eau (V8); Réchauffeur de carter.	10
41	–	–
42	–	–
43	–	–
44	Ventilateur de refroidissement	80

Fusibles – habitacle

Numéro	Description	Ampérage [A]
1	Capteur de pluie	5
2	Système SRS	10
3	Freins ABS; Frein de stationnement électrique.	5
4	Pédale d’accélérateur; Sièges chauffants (option).	7,5
5	–	–
6	Affichage ICM; Lecteur CD; Radio.	15
7	Module de volant	7,5
8	–	–
9	Feux de route	15
10	Toit ouvrant (option)	20
11	Feux de recul	7,5
12	–	–
13	Phare antibrouillard avant (option)	15

14	Gicleurs de lave-glace	15
15	Régulateur de vitesse adaptatif ACC (option)	10
16	–	–
17	Éclairage d’accueil supérieur; Panneau de commande de porte conducteur; Siège passager à commande électrique (option).	7,5
18	Affichage d’informations	5
19	Siège conducteur à commande électrique (option).	5
20	–	–
21	Récepteur de clé à distance; Capteurs d’alarme.	5
22	Pompe à carburant	20
23	Verrouillage électrique de la colonne de direction	20
24	–	–
25	Verrouillage: réservoir, coffre.	10
26	Sirène d’alarme. ECC	5
27	Bouton START/STOP	5
28	Interrupteur des feux de freinage	5

Fusibles – zone du coffre

Module A (noir)

Numéro	Description	Ampérage [A]
1	Interrupteurs de porte conducteur	25
2	Interrupteurs de porte passager	25
3	Interrupteurs de porte arrière côté conducteur.	25
4	Interrupteurs de porte arrière côté passager.	25
5	–	–
6	Prise 12 V dans les compartiments réfrigérés du coffre (option).	15
7	Dégivrage de la lunette arrière	30
8	Appuie-tête arrière rabattables (option)	15
9	Prise de remorque 2 (option)	15
10	Siège conducteur à commande électrique (option).	25
11	Prise de remorque 1 (option)	40
12	–	–

Module B (blanc)

Numéro	Description	Ampérage [A]
1	–	–
2	Module de commande Quattro C (option)	15
3	Siège conducteur chauffant (option)	15
4	Siège passager chauffant (option)	15
5	Chauffage des sièges arrière, côté passager (option)	15
6	Module de commande AWD	10
7	Chauffage des sièges arrière, côté conducteur (option)	15
8	–	–
9	Siège passager à commande électrique (option)	25
10	Ouverture sans clé (option)	20
11	Frein de stationnement électrique – côté gauche (option).	30
12	Frein de stationnement électrique – côté droit (option).	30

Module D (bleu)

Numéro	Description	Ampérage [A]
1	Affichage du système de navigation (option).	10
2	–	–
3	–	–
4	Récepteur radio SIRIUS (option).	5
5	Amplificateur audio	25
6	Système audio	15
7	–	–
8 – 12	Réserve	–

Volvo S80 (2009) – schéma de la boîte à fusibles

Année de production: 2009.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2009) est le fusible 25 dans la boîte à fusibles du compartiment moteur.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	–	–
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Phares bi-xénon actifs; Réglage des phares (option).	10
17	Module électrique central	20
18	Radar; Module de commande ACC (option).	5
19	Direction assistée asservie à la vitesse	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Gicleurs de lave-glace chauffants	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	Lave-phares	15
25	Prise 12 V, sièges avant et arrière; Allume-cigare.	15
26	Toit panoramique (option); Console de pavillon; ECC (option).	10
27	Boîte à fusibles du compartiment moteur	5
28	Phares additionnels (option)	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM); Volet.	10
37	Système d’injection	15
38	Vannes moteur	10
39	EVAP; Sonde lambda chauffée; Injection.	15
40	Pompe à eau (V8); Réchauffeur de ventilateur de base.	10
41	Détection de fuite de carburant	5
42	–	–
43	–	–
44	Ventilateur de refroidissement	80

Fusibles – boîte à gants

Numéro	Description	Ampérage [A]
1	Capteur de pluie (option)	5
2	Système SRS	10
3	Freins ABS; Frein de stationnement électrique.	5
4	Pédale d’accélérateur; Sièges chauffants (option).	7,5
5	–	–
6	Affichage ICM; Lecteur CD et radio.	15
7	Module de volant	7,5
8	–	–
9	Feux de route	15
10	Toit panoramique (option)	20
11	Feux de recul	7,5
12	–	–
13	Phare antibrouillard avant (option)	15

14	Lave-glace	15
15	Régulateur de vitesse adaptatif ACC (option)	10
16	–	–
17	Éclairage d’accueil; Panneau de commande de porte conducteur; Siège passager à commande électrique (option).	7,5
18	Affichage d’informations	5
19	Siège conducteur à commande électrique (option)	5
20	–	–
21	Récepteur de clé à distance; Capteurs d’alarme.	5
22	Pompe à carburant	20
23	Verrouillage électrique de la colonne de direction	20
24	–	–
25	Verrouillage – réservoir de carburant, coffre	10
26	Sirène d’alarme; ECC.	5
27	Bouton START/STOP	5
28	Interrupteur des feux de freinage	5

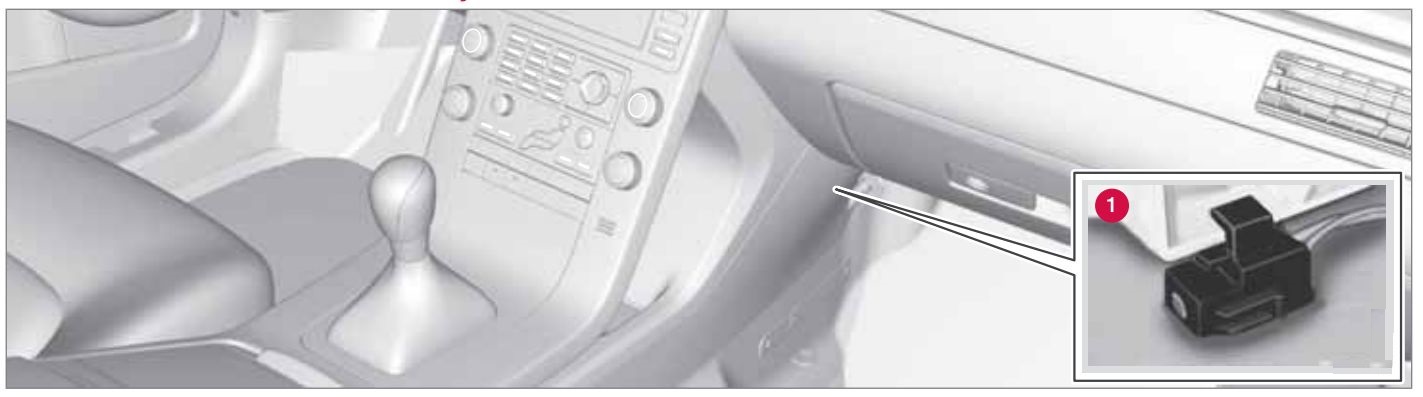

Bord droit du tableau de bord (uniquement S80 Executive)

Numéro	Description	Ampérage [A]
1	Horloge analogique	5

Fusibles – zone du coffre

Module A

Numéro	Description	Ampérage [A]
1	Interrupteurs de porte conducteur	25
2	Interrupteurs de porte passager	25
3	Interrupteurs de porte arrière côté conducteur.	25
4	Interrupteurs de porte arrière côté passager.	25
5	–	–
6	Prise 12 V dans le coffre, pour réfrigérateur (uniquement S80 Executive).	15
7	Dégivrage de la lunette arrière	30
8	Appuie-tête arrière rabattables (option)	15
9	Prise de remorque 2 (option)	15
10	Siège conducteur à commande électrique (option).	25
11	Prise de remorque 1 (option)	40
12	–	–

Module B

Numéro	Description	Ampérage [A]
1	Massage des sièges avant; Éclairage des accoudoirs; Réfrigérateur (option).	5
2	Module de commande Quattro C (option)	15
3	Siège conducteur chauffant (option)	15
4	Siège passager chauffant (option)	15
5	Chauffage des sièges arrière, côté passager (option).	15
6	Module de commande AWD	10
7	Chauffage des sièges arrière, côté conducteur (option).	15
8	Appuie-tête rabattables	15
9	Siège passager à commande électrique (option)	25
10	Ouverture sans clé (option)	20
11	Frein de stationnement électrique – côté gauche (option).	30
12	Frein de stationnement électrique – côté droit (option).	30

Module D

Numéro	Description	Ampérage [A]
1	Affichage du système de navigation (option)	10
2	–	–
3	–	–
4	Radio satellite SIRIUS (option)	5
5	Amplificateur audio	25
6	Système audio	15
7	–	–
8 – 12	Réserve	–

Volvo S80 II (2010) – schéma des fusibles

Année de production: 2010.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2010) est le fusible 25 dans la boîte à fusibles du compartiment moteur.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Amp [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	–	–
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	Radar; Module de commande ACC*.	5
19	Direction assistée asservie à la vitesse*	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Gicleurs de lave-glace chauffants*	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	Gicleurs de lave-phares	15
25	Prise 12 V; Système multimédia – avant et arrière (RSE)*.	15
26	Toit panoramique*, Console de pavillon; ECC*.	10
27	Relais – panneau du compartiment moteur	5
28	Feux additionnels*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM); Volet.	10
37	Système d’injection	15
38	Vannes moteur	10
39	EVAP; Sonde lambda chauffée; Injection de carburant.	15
40	Pompe à eau (V8); Réchauffeur de ventilateur de châssis.	10
41	Détection de fuite de carburant	5
42	–	–
43	–	–
44	Ventilateur de refroidissement	80

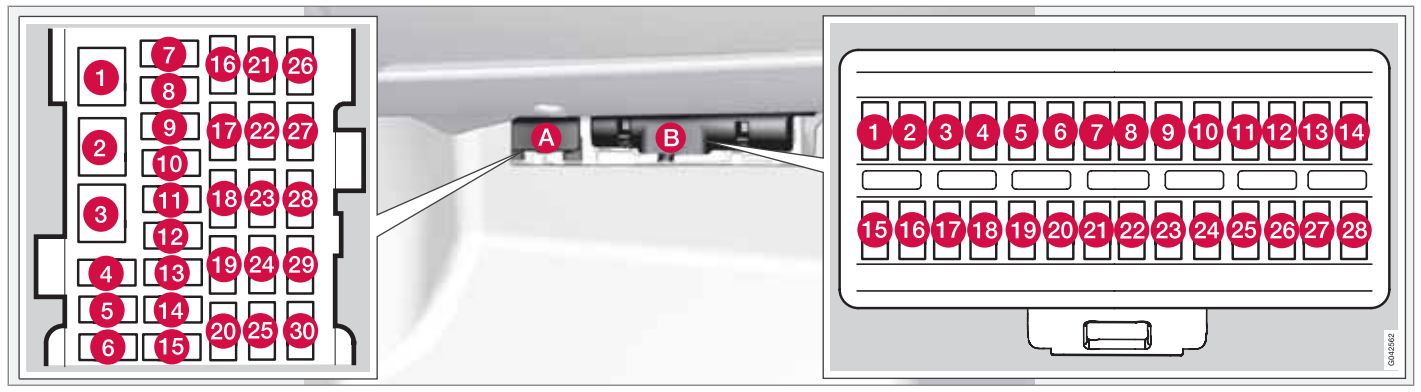

Fusibles – boîte à gants

Numéro	Description	Ampères [A]
1	Capteur de pluie*	5
2	Système SRS	10
3	Freins ABS; Frein de stationnement électrique.	5
4	Pédale d’accélérateur; Sièges chauffants*.	7,5
5	–	–
6	Affichage ICM; Lecteur CD et radio.	15
7	Module de volant	7,5
8	–	–
9	Feux de route	15
10	Toit panoramique	20
11	Feux de recul	7,5
12	–	–
13	Phare antibrouillard avant*	15

14	Gicleurs de lave-glace	15
15	Régulateur de vitesse adaptatif ACC*	10
16	–	–
17	Éclairage supérieur de pavillon; Panneau de commande de porte conducteur; Siège passager électrique*.	7,5
18	Affichage d’informations	5
19	Siège conducteur électrique*	5
20	–	–
21	Récepteur de clé à distance; Capteurs d’alarme.	5
22	Pompe à carburant	20
23	Verrouillage électrique de la colonne de direction	20
24	–	–
25	Verrouillage – réservoir et coffre	10
26	Sirène d’alarme. ECC	5
27	Bouton START/STOP	5
28	Interrupteur des feux de freinage	5

Extrémité droite du tableau de bord (uniquement S80 Executive)

Numéro	Description	Ampères [A]
1	Horloge analogique	5

Fusibles – zone du coffre

Module A

Numéro	Description	Ampères [A]
1	Interrupteurs de porte conducteur	25
2	Interrupteurs de porte passager	25
3	Interrupteurs de porte arrière côté conducteur.	25
4	Interrupteurs de porte arrière côté passager.	25
5	–	–
6	Prise 12 V dans le coffre, dans le réfrigérateur (uniquement S80 Executive).	15
7	Dégivrage de la lunette arrière	30
8	Appuie-tête arrière rabattables*	15
9	Prise de remorque 2*	15
10	Siège conducteur électrique*	25
11	Prise de remorque 1*	40
12	–	–

Module B

Numéro	Description	Ampères [A]
1	Massage des sièges avant; Éclairage de l’accoudoir; Réfrigérateur*.	5
2	Module de commande du système de suspension active*	15
3	Siège conducteur chauffant*	15
4	Siège passager chauffant*	15
5	Chauffage des sièges arrière – côté passager*	15
6	Module de commande AWD	10
7	Chauffage des sièges arrière – côté conducteur*	15
8	Appuie-tête rabattables	15
9	Siège passager électrique*	25
10	Système d’accès sans clé*	20
11	Frein de stationnement électrique, côté gauche.	30
12	Frein de stationnement électrique, côté droit.	30

Module D

Numéro	Description	Ampères [A]
1	Affichage du système de navigation*	10
2	–	–
3	–	–
4	Radio satellite SIRIUS*	5
5	Amplificateur audio	25
6	Système audio	15
7	–	–
8 – 12	Réserve	–

Volvo S80 (2011) – schéma de la boîte à fusibles

Année de production: 2011.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2011) est le fusible 22 dans la boîte à fusibles de la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Gicleurs de lave-phares*	20
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	Alimentation ABS 15	5
19	Direction assistée asservie à la vitesse*	5
20	Module de commande moteur (ECM); Transmission; SRS.	10
21	Gicleurs chauffants*	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Feux additionnels*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM); Valve de corps.	10
37	Système d’injection; Capteur de masse d’air (ECM).	15
38	Vannes moteur	10
39	EVAP; Sonde lambda chauffée; Injection de carburant.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80
44	Direction assistée électro-hydraulique	100

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement: boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement, fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (coffre)	15
8	Commande de porte conducteur	20
9	Commandes de porte passager	20
10	Commandes de porte arrière passager droit.	20
11	Commandes de porte arrière passager gauche.	20
12	Accès sans clé*	20
13	Siège conducteur électrique*	20
14	Siège passager avant électrique*	20

15	Appuie-tête rabattables	15
16	–	–
17	Système audio; Affichage du système de navigation*.	10
18	Système d’amplification	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit ouvrant panoramique électrique* Éclairage de courtoisie; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège passager avant chauffant*	15
24	Siège conducteur chauffant*	15
25	Pare-soleil électrique*; uniquement S80 Executive: Système de massage pour les sièges avant; Éclairage des accoudoirs; réfrigérateur*.	10
26	Siège arrière passager chauffant (droit)*	15
27	Siège arrière passager chauffant (gauche)*	15
28	Aide au stationnement*; Module de commande d’attelage*; Caméra d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	5
30	Système de suspension active*	10

Emplacement: boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Sièges électriques*.	7,5
4	Affichage des informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé arrière et trappe à carburant	10
9	Joints	15
10	Gicleurs de lave-glace avant	15
11	Verrouillage du coffre	10

12	Défaut de coffre	10
13	Pompe à carburant	20
14	Récepteur à distance pour clé ; Alarme ; Système de climatisation.	5
15	Verrouillage de direction	15
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	–	–
18	Système d’airbags ; Système de poids du passager.	10
19	Radar adaptatif avant du régulateur de vitesse*	5
20	Pédale d’accélérateur ; Rétroviseurs électriques ; Sièges arrière chauffants*	7,5
21	Système audio, CD et radio	15
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Extrémité droite du tableau de bord (S80 Executive uniquement)

Numéro	Description	Ampérage [A]
1	Horloge analogique	5

Fusibles – habitacle

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S80 II (2012) – schéma des fusibles

Année de fabrication : 2012.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2012) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Lave-phares*	20
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	ABS	5
19	Assistance de direction asservie à la vitesse*	5
20	Unité de commande moteur (ECM) ; Transmissions ; SRS.	10
21	Gicleurs de lave-glace chauffants*	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Feux supplémentaires*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Vannes moteur ; Module de commande moteur (6 cylindres) ; Solénoïdes (6 cylindres sans turbo uniquement) ; Capteur de masse d’air (5 cylindres uniquement).	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80 (moteur 6 cylindres)
44	Direction assistée électro-hydraulique	100

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement et fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (coffre)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	20
13	Commande de siège conducteur*	20
14	Siège passager avant électrique*.	20

15	Appuie-têtes rabattables	15
16	Module de commande du système d’infodivertissement	5
17	Système audio-navigation ; Amplificateur ; Radio satellite SiriusXM ™*.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE)*	7,5
21	Toit ouvrant panoramique électrique* Éclairage de flaque ; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège arrière chauffant* (côté passager)	15
24	Siège arrière chauffant* (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande d’attelage de remorque* ; Caméra d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	5
30	Système de suspension active*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Siège(s) à réglage électrique * ; Système de commande sans fil HomeLink®*.	7,5
4	Affichage des informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Essuie-glace avant	15
11	Ouverture du coffre	10

12	–	–
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic de l’ordinateur de bord	5
17	–	–
18	Système d’airbags ; Capteur de poids du passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S80 II (2013) – schéma de la boîte à fusibles

Année de fabrication : 2013.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2013) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur, avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Gicleurs de lave-phares*	20
9	Balais d’essuie-glace	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Vannes ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée asservie à la vitesse*	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Gicleurs de lave-glace chauffants*	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Feux supplémentaires*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Vannes moteur ; Module de commande moteur (6 cylindres) ; Solénoïdes (6 cylindres sans turbo uniquement) ; Capteur de masse d’air (5 cylindres uniquement).	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80 (6 cylindres)
44	Direction assistée électro-hydraulique	100

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement, fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Prise 12 V (coffre)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	20
13	Siège conducteur à commande électrique*	20
14	Siège passager avant à commande électrique*.	20

15	Appuie-têtes arrière rabattables	15
16	Module de commande du système d’infodivertissement	5
17	Système audio-navigation ; Amplificateur ; Radio satellite SiriusXM ™*.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE)*	7,5
21	Toit ouvrant panoramique électrique* Éclairage de flaque ; Capteur du système de climatisation.	5
22	Prise 12 V.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande d’attelage de remorque* ; Système d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	5
30	Système de suspension active*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage de plafond avant ; Commande de vitre dans la porte conducteur ; Sièges à réglage électrique * ; Système de commande sans fil HomeLink®*.	7,5
4	Écran d’information du tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant	10
9	–	–
10	Gicleurs de lave-glace avant	15
11	Coffre ouvert	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation ; Capteur de mouvement d’alarme*	5
15	–	–
16	Alarme ; Système de diagnostic embarqué.	5
17	–	–
18	Système d’airbags ; Capteur de poids du passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S80 II (2014) – schéma de la boîte à fusibles

Année de fabrication : 2014.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2014) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de lave-phares	20
16	Nivellement actif des phares directionnels*	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée asservie à la vitesse*	5
20	Unité de commande moteur (ECM) ; Transmissions ; SRS.	10
21	Gicleurs chauffants*	10

22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Feux supplémentaires*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Vannes moteur ; Module de commande moteur (6 cylindres) ; Solénoïdes (6 cylindres sans turbo uniquement) ; Capteur de masse d’air (5 cylindres uniquement).	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	–	10
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80 (6 cylindres)
44	Direction assistée électro-hydraulique	100

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement, fusibles 16-20.	40
2	Gicleurs de lave-glace avant	25
3	–	–
4	Volant chauffant*	10
5	–	–
6	–	–
7	Prise 12 V (coffre)	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	7,5
13	Siège conducteur avant à commande électrique*	20
14	Siège passager avant à commande électrique*.	20

15	–	–
16	Module de commande du système d’infodivertissement	5
17	Système audio-navigation ; Amplificateur ; Radio satellite SiriusXM ™*.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les sièges arrière (RSE)*	7,5
21	Panoramique électrique* ; Éclairage d’accueil ; Capteur du système de climatisation.	5
22	Points d’alimentation 12 V ; Allume-cigare.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande d’attelage de remorque* ; Caméra d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	1
30	Système de suspension active*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Siège(s) à réglage électrique* ; Système de commande sans fil HomeLInk®*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Gicleurs de lave-glace avant	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	–	–
18	Système d’airbags ; Capteur de poids du passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S80 II (2015) – schéma des fusibles

Année de fabrication : 2015.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2015) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Interrupteur : module électrique central sous la prise A	50
2	Interrupteur : module électrique central sous la prise	50
3	Interrupteur : module électrique central dans le coffre A	60
4	Interrupteur : module électrique central sous la prise A	60
5	Interrupteur : module électrique central sous la prise A	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur de climatisation A	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de lave-phares	20
16	Nivellement actif des phares*	10
17	Module électrique central (sous la prise)	20
18	ABS	5
19	Force de direction réglable*	5
20	Module de commande moteur (ECM) ; Transmission ; SRS	10
21	Gicleurs chauffants*	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Feux supplémentaires*	20
29	Klaxon	15
30	Bobines de relais ; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres).	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop.	5
34	Relais du démarreur A	30
35	Unité de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : Capteur de masse d’air ; Thermostat ; Valve EVAP.	10
	Moteurs 5 cylindres : Système d’injection ; Unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5/6 cylindres) ; Vannes moteur ; Unité de commande moteur (moteurs 6 cylindres) ; Solénoïdes (6 cylindres sans turbo uniquement) ; Capteur de masse d’air (6 cylindres uniquement) ; Capteur de niveau d’huile (5 cylindres uniquement).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda chauffée centralement (moteurs 4 cylindres).	15
39	Sondes lambda avant et arrière chauffées (moteurs 4 cylindres) ; Valve EVAP (moteurs 5/6 cylindres) ; Capteurs d’oxygène chauffés (moteurs 5/6 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres)	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuite de carburant (moteurs 5/6 cylindres) ; Unité de commande de grille de radiateur (moteurs 5 cylindres).	5
	Détection de fuite de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	15
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (4 cylindres)
		60 (5 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start/Stop en option.

Fusibles – boîte à gants

Schéma des fusibles A : Fusibles généraux

Schéma des fusibles B : Fusibles du module de commande

Emplacement : schéma des fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement, fusibles 16-20.	40
2	–	–
3	–	–
4	Volant chauffant*	10
5	Horloge analogique (Executive)	5
6	–	–
7	Prise 12 V (coffre) ; Réfrigérateur (S80 Executive uniquement).	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	20
13	Commande de siège conducteur*	20
14	Siège passager avant à commande électrique*.	20

15	–	–
16	Affichage du système d’infodivertissement	5
17	Système audio-navigation ; Amplificateur ; Radio satellite SiriusXM ™*.	10
18	Système d’infodivertissement	15
19	Kit mains libres Bluetooth	5
20	Système de divertissement pour les passagers arrière (RSE)*	7,5
21	Toit ouvrant électrique* ; Éclairage d’accueil ; Capteur du système de climatisation.	5
22	Prise 12 V dans la console entre les sièges ; Allume-cigare.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande d’attelage de remorque* ; Caméra d’aide au stationnement*.	5
29	Module de commande de transmission intégrale*	15
30	Système de suspension active*	10

Emplacement : schéma des fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre sur la porte conducteur ; Siège(s) à réglage électrique* ; Système de commande sans fil HomeLink®*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie* ; Système de commande sans fil HomeLink®*.	7,5
7	Module de commande	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Gicleurs de lave-glace avant	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	–	–
18	Système d’airbag ; Capteur de poids du passager.	10
19	Système d’avertissement de collision*	5
20	Capteur de pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle/coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Fusibles – zone froide du compartiment moteur (Start/Stop uniquement)

Numéro	Description	Ampérage [A]
A1	Interrupteur automatique : module électrique central dans le compartiment moteur.	175
A2	Interrupteur automatique : panneau de fusibles sous la boîte à gants, module électrique central dans le coffre.	175
1	–	–
2	Interrupteur automatique : panneau de fusibles B sous la boîte à gants.	50
3	Interrupteur automatique : panneau de fusibles A sous la boîte à gants.	60
4	Interrupteur automatique : panneau de fusibles A sous la boîte à gants.	60
5	Interrupteur automatique : module électrique central dans le coffre.	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du démarreur	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire.	15

Volvo S80 III (2016) – schéma de la boîte à fusibles

Année de fabrication : 2016.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S80 (2016) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Interrupteur : module du système électrique sous la prise A	50
2	Interrupteur : module du système électrique sous la prise	50
3	Interrupteur : module du système électrique dans le coffre A	60
4	Interrupteur : module du système électrique sous la prise A	60
5	Interrupteur : module du système électrique sous la prise A	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur de climatisation A	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de lave-phares	20
16	Nivellement actif des phares directionnels*	10
17	Module du système électrique (sous la prise)	20
18	ABS	5
19	Force de direction réglable*	5
20	Module de commande moteur (ECM) ; Transmissions ; SRS.	10
21	Gicleurs de lave-glace chauffants*	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Feux supplémentaires*	20
29	Klaxon	15
30	Bobines de relais ; unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres)	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop	5
34	Relais du démarreur A	30
35	Unité de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : Débitmètre d’air massique ; Thermostat ; Valve EVAP.	10
	Moteurs 5 cylindres : Système d’injection ; Unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5/6 cylindres) ; Vannes moteur ; Unité de commande moteur (moteurs 6 cylindres) ; Solénoïdes (6 cylindres sans turbo uniquement) ; Débitmètre d’air massique (6 cylindres uniquement) ; Capteur de niveau d’huile (5 cylindres uniquement).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda à chauffage central (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant et arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5/6 cylindres) ; Capteurs d’oxygène chauffés (moteurs 5/6 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres).	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuite de carburant (moteurs 5/6 cylindres) ; Unité de commande de volet de radiateur (moteurs 5 cylindres)	5
	Détection de fuite de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (4 cylindres)
		60 (5 cylindres)
44	Direction assistée	100
* – Option/équipement supplémentaire
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start/Stop en option

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

Numéro	Description	Ampérage [A]
1	Interrupteur automatique du système d’infodivertissement, fusibles 16-20.	40
2	–	–
3	–	–
4	Volant chauffant*	10
5	Horloge analogique (Executive)	5
6	–	–
7	Prise 12 V (coffre) Réfrigérateur (S80 Executive uniquement).	15
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	20
13	Siège conducteur motorisé*	20
14	Siège passager avant à réglage électrique*.	20

15	–	–
16	Affichage du système d’infodivertissement	5
17	Système audio-navigation ; Amplificateur ; Radio satellite SiriusXM ™*.	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit ouvrant électrique* ; Éclairage de flaque ; Capteur du système de climatisation.	5
22	Prise 12 V dans la console entre les sièges	15
23	Siège arrière chauffant* (côté passager)	15
24	Siège arrière chauffant* (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement*	5
29	Module de commande de transmission intégrale*	15
30	Système de suspension active*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage avant supplémentaire ; Commande de vitre dans la porte conducteur ; Sièges à réglage électrique*	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie* ; Système de commande sans fil HomeLink®*.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Gicleurs de lave-glace avant	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	Radio satellite* ; Amplificateur du système audio.	10
18	Système d’airbags ; Capteur de poids du passager.	10
19	Système d’avertissement de collision*	5
20	Capteur de pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – zone de chargement / coffre

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Fusibles – zone froide du compartiment moteur (Start/Stop uniquement)

N°	Description	Amp [A]
A1	Interrupteur automatique : module électrique central dans le compartiment moteur	175
A2	Interrupteur automatique : boîte à fusibles sous le tiroir de la boîte à gants, module électrique central dans le compartiment à bagages.	175
1	–	–
2	Interrupteur automatique : boîte à fusibles B sous le tiroir de la boîte à gants	50
3	Interrupteur automatique : boîte à fusibles A sous le tiroir de la boîte à gants	60
4	Interrupteur automatique : boîte à fusibles A sous le tiroir de la boîte à gants	60
5	Interrupteur automatique : module électrique central dans le compartiment à bagages	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du moteur de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire, emplacement de charge de la batterie auxiliaire.	15

À propos de la Volvo S80 (1999-2016)

La Volvo S80 est une berline de luxe qui a été produite de 1999 à 2016. Ce modèle était connu pour son design élégant et son haut niveau de confort. La S80 offrait diverses options de motorisation, y compris des moteurs essence et diesel, qui différaient en termes de puissance et d’efficacité. Parmi les moteurs les plus connus figuraient les cinq et six cylindres en ligne, qui offraient des performances fluides et une fiabilité. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la sécurité, ce qui est caractéristique de la marque Volvo. La S80 était également équipée de technologies de sécurité avancées, ce qui a contribué à sa popularité auprès des conducteurs à la recherche d’un véhicule fiable et sûr.

Schéma de la boîte à fusibles Volvo S80

Cette page présente le schéma de la boîte à fusibles pour la Volvo S80, qui est essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Dans ce modèle, la boîte à fusibles est généralement située dans l’habitacle, sous le tableau de bord, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration et de son entretien.
