Fiat Freemont (2011-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Fiat Freemont (2011-2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Fiat Freemont (2011-2016) – schéma de la boîte à fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016.
Les fusibles de l’allume-cigare (prises de courant) du Fiat Freemont sont les fusibles F102 (allume-cigare du tableau de bord/prise de courant arrière gaucheprise de courant), F103 (prise de courant dans le compartiment de la console/prise de courant à l’arrière de la console) et F106 (prise de courant arrière) dans la boîte à fusibles du tableau de bord.
Les informations sont tirées du manuel d’utilisation 2014-2016. L’emplacement et la fonction des fusibles peuvent varier sur les véhicules fabriqués plus tôt.
Boîte à fusibles interne
Emplacement de la boîte à fusibles
Situé côté passager sous le tableau de bord.

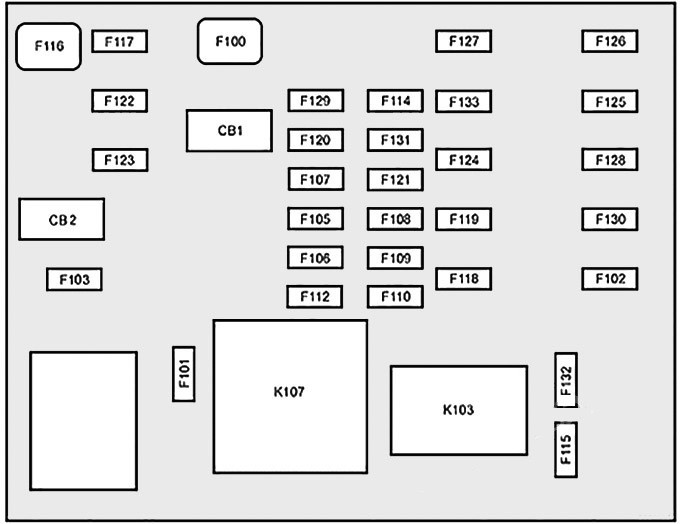

Schéma de la boîte à fusibles
Affectation des fusibles dans l’habitacle
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| F100 | 30 A Rose | Onduleur 110 V AC — pour les versions/marchés où cela est prévu | |
| F101 | 10 A Rouge | Éclairage intérieur | |
| F102 | 20 A Jaune | Allume-cigare du tableau de bord/prise de courant arrière gauche | |
| F103 | 20 A Jaune | Prise de courant dans le compartiment de la console/prise de courant à l’arrière de la console | |
| F105 | 20 A Jaune | Sièges chauffants — pour les versions/marchés où cela est prévu | |
| F106 | 20 A Jaune | Prise de courant arrière | |
| F107 | 10 A Rouge | Caméra arrière — pour les versions/marchés où cela est prévu | |
| F108 | 15 A Bleu | Tableau de bord | |
| F109 | 10 A Rouge | Climatisation/HVAC | |
| F110 | 10 A Rouge | Contrôleur des dispositifs de retenue des passagers | |
| F112 | 10 A Rouge | Réserve | |
| F114 | 20 A Jaune | Ventilateur arrière/moteur HVAC | |
| F115 | 20 A Jaune | Moteur d’essuie-glace arrière | |
| F116 | 30 A Rose | Dispositif de désactivation arrière (EBL) | |
| F117 | 10 A Rouge | Rétroviseurs chauffants |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| F118 | 10 A Rouge | Contrôleur des dispositifs de retenue des passagers | |
| F119 | 10 A Rouge | Module de commande de colonne de direction | |
| F120 | 10 A Rouge | Transmission intégrale — pour les versions/marchés où cela est prévu | |
| F121 | 15 A Bleu | Module d’allumage sans fil | |
| F122 | 25 A | Module de porte conducteur | |
| F123 | 25 A | Module de porte passager | |
| F124 | 10 A Rouge | Rétroviseurs | |
| F125 | 10 A Rouge | Module de commande de colonne de direction | |
| F126 | 10 A Rouge | Amplificateur audio | |
| F127 | 20 A Jaune | Attelage de remorque — pour les versions/marchés où cela est prévu | |
| F128 | 15 A Bleu | Radio | |
| F129 | 15 A Bleu | Vidéo/DVD — pour les versions/marchés où cela est prévu | |
| F130 | 15 A Bleu | Climatisation/Panneau d’instruments | |
| F131 | 10 A Rouge | Assistance passager/système mains libres — pour les versions/marchés où cela est prévu | |
| F132 | 10 A Rouge | Module de pression des pneus | |
| F133 | 10 A Rouge | Réserve |
Boîte à fusibles sous le capot (centre de distribution d’énergie)
Emplacement de la boîte à fusibles
La boîte à fusibles sous le capot est située sur le côté droit du compartiment moteur.
Schéma de la boîte à fusibles
Affectation des fusibles dans la boîte à fusibles sous le capot
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| F101 | 60 A Jaune | Barre interne du centre de distribution d’énergie | |
| F102 | 60 A Jaune | Barre interne du centre de distribution d’énergie | |
| F103 | 60 A Jaune | Barre interne du centre de distribution d’énergie | |
| F105 | 60 A Jaune | Relais de démarrage du système de distribution d’énergie interne | |
| F106 | 60 A Jaune | Relais interne ; Relais d’accessoires dans le centre de distribution d’énergie. | |
| F139 | 40 A Vert | Ventilateur du système de climatisation | |
| F140 | 30 A Rose | Blocs d’alimentation | |
| F141 | 40 A Vert | Système de prévention du blocage des roues | |
| F142 | 40 A Vert | Bougies de préchauffage — pour les versions/marchés où cela est prévu | |
| F143 | 40 A Vert | Feux extérieurs 1 | |
| F144 | 40 A Vert | Feux extérieurs 2 | |
| F145 | 30 A Rose | Pour l’ordinateur de bord – lampe | |
| F146 | 30 A Rose | Réserve | |
| F147 | 30 A Rose | Réserve | |
| F148 | 40 A Vert | Moteur du ventilateur de radiateur | |
| F149 | 30 A Rose | Électroaimant du démarreur | |
| F150 | 25 A | Modules de commande du système de propulsion | |
| F151 | 30 A Rose | Moteur d’essuie-glace de phare — pour les versions/marchés où cela est prévu | |
| F152 | 25 A | Chauffage diesel — pour les versions/marchés où cela est prévu | |
| F153 | 20 A Jaune | Pompe à carburant | |
| F156 | 10 A Rouge | Frein/module de commande électronique de stabilité | |
| F157 | 10 A Rouge | Module de boîte à fusibles – pour les versions/marchés où cela est prévu |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| F158 | 10 A Rouge | Module de capot actif – pour les versions/marchés où cela est prévu | |
| F159 | 10 A Rouge | Réserve | |
| F160 | 20 A Jaune | Éclairage intérieur | |
| F161 | 20 A Jaune | Klaxon | |
| F162 | 50 A Rouge | Chauffage de cabine #1/pompe à vide — pour les versions/marchés où cela est prévu | |
| F163 | 50 A Rouge | Chauffage de cabine #2 — pour les versions/marchés où cela est prévu | |
| F164 | 25 A | Désactivation automatique du système de propulsion | |
| F165 | 20 A Jaune | Désactivation du système de propulsion | |
| F166 | 20 A Jaune | Réserve | |
| F167 | 30 A Vert | Désactivation du système de propulsion | |
| F168 | 10 A Rouge | Embrayage de climatisation | |
| F169 | 40 A Vert | Émissions — moteur partiel du véhicule à zéro émission | |
| F170 | 15 A Bleu | Émissions — actionneurs partiels du véhicule à zéro émission | |
| F172 | 20 A Jaune | Réserve | |
| F173 | 25 A | Vannes de verrouillage des freins | |
| F174 | 20 A Jaune | Sirène — pour les versions/marchés où cela est prévu | |
| F175 | 30 A Vert | Réserve | |
| F176 | 10 A Rouge | Modules de commande du système de propulsion | |
| F177 | 20 A Jaune | Module de transmission intégrale — pour les versions/marchés où cela est prévu | |
| F178 | 25 A | Toit ouvrant — pour les versions/marchés où cela est prévu | |
| F179 | 10 A Rouge | Capteur de batterie | |
| F181 | 100 A Bleu | Système de direction électromécanique (EHPS) — pour les versions/marchés où cela est prévu | |
| F182 | 50 A Rouge | Chauffage de cabine #3 — pour les versions/marchés où cela est prévu | |
| F184 | 30 A Rose | Moteur d’essuie-glace avant |
À propos du Fiat Freemont (2011-2016)
Le Fiat Freemont, produit de 2011 à 2016, est un SUV spacieux et polyvalent qui offre une conduite confortable pour toute la famille. Ce modèle est connu pour sa construction robuste et son design moderne, qui combine l’élégance italienne avec la praticité américaine. Le Fiat Freemont était disponible avec différentes motorisations, y compris des moteurs essence et diesel, offrant une puissance suffisante pour la conduite quotidienne et les longs trajets. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, avec beaucoup d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles du Fiat Freemont
Cette page présente le schéma de la boîte à fusibles du Fiat Freemont, essentiel pour l’entretien et le diagnostic corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Nos schémas détaillent les numéros de fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
