Nissan Almera (2000-2006) – boîte à fusibles
Nissan Almera (2000-2006) – schéma de la boîte à fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) dans la Nissan Almera (2000-2006) est le fusible 22 dans la boîte à fusibles.

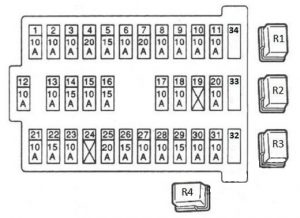

Boîte à fusibles habitacle
Avant
Arrière
| Nr | Ampère [A] | Description |
|---|---|---|
| 1 | 10 A | Rétroviseurs |
| 2 | 10 A | Feux de freinage |
| 3 | 15A | Prise électrique |
| 4 | 7,5A | Pour équipements électroniques supplémentaires |
| 5 | 15A | Alarmes et indicateurs |
| 6 | 10 A | Équipement électrique supplémentaire |
| 7 | 20A | Dégivreur de lunette arrière |
| 8 | 10 A | Sonde à oxygène |
| 9 | 10 A | Équipement électronique supplémentaire |
| 10 | 10 A | Équipement électronique |
| 11 | 10 A | Transmission automatique |
| 12 | 10 A | ECU (clignotants, rétroéclairage et alimentation principale du tableau de bord, éclairage de la plaque d’immatriculation) |
| 13 | 10 A | Éclairage intérieur |
| 14 | 15A | Ventilateur intérieur (chauffage / climatisation) |
| 15 | 10 A | Climatisation |
| 16 | 15A | Ventilateur (chauffage / climatisation) |
| 17 | 10 A | Système d’injection de carburant |
| 18 | 10 A | Airbag |
| 19 | 20A | Équipement électrique supplémentaire |
| 20 | 10 A | Module moteur |
| 21 | 10 A | Signal de démarrage |
| 22 | 15A | Allume-cigare |
| 23 | – | Non utilisé |
| 24 | 20A | Équipement électrique supplémentaire |
| 25 | 20A | Essuie-glaces |
| 26 | 7,5A | Équipement électrique supplémentaire |
| 27 | 15A | Lave-glace avant et/ou arrière (sur le levier de vitesse) |
| 28 | 15A | Lave-glace arrière |
| 29 | 15A | Pompe à carburant |
| 30 | 10 A | Vitesse ;
Tachymètre ; Indicateurs de température et de niveau de carburant. |
| 31 | 10 A | ABS |
| 32 | 10 A | Réserve |
| 33 | 15A | Réserve |
| 34 | 20A | Réserve |
| Relais avant | ||
| R1 | Relais des phares | |
| R2 | Relais de commande de volet | |
| R3 | Relais de commande de vitres | |
| R4 | Relais des feux de brouillard arrière | |
| Relais côté arrière | ||
| R1 | Relais d’allumage | |
| R2 | Relais de suralimentation | |
| R3 | Relais d’équipement supplémentaire (accessoires électriques) | |

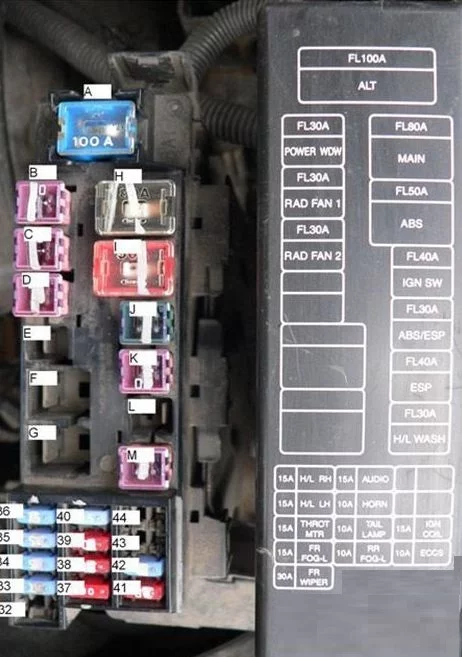

Panneau de fusibles dans le compartiment moteur
| Nr | Ampère [A] | Description |
|---|---|---|
| A | 100A | Générateur (charge de la batterie) |
| B | 40A | Vitres électriques |
| C | 40A | Ventilateurs de refroidissement |
| D | 40A | Ventilateurs de refroidissement |
| E | 30A | Pour moteurs diesel |
| F | 60A | Pour moteurs diesel |
| G | 80A | Pour moteurs diesel |
| H | 80A | Alimentation principale, circuit de masse |
| I | 50A | ABS |
| J | 30A | Pour interrupteur d’alimentation de la batterie |
| K | 30A | ABS / ESP |
| L | 30A | ESP |
| M | 30A | Lave-phares |
| 32 | 20A | Lave-glace arrière |
| 33 | 15A | Feux de brouillard |
| 34 | 15A | Actionnement électrique et relais de la valve active |
| 35 | 15A | Phares, feux de jour |
| 36 | 15A | Phares, feux de jour |
| 37 | 10 A | Feu de brouillard arrière |
| 38 | 10 A | Feux de stationnement, éclairage de plaque d’immatriculation |
| 39 | 10 A | Klaxon, chargeur de batterie |
| 40 | 15A | Audio, navigation, écran LCD |
| 41 | 10 A | Système de gestion moteur |
| 42 | 10 A | Bobine d’allumage |
| 43 | 15A | Non évalué |
| 44 | 10 A | Non évalué |
Bloc de relais
| Nr | Relais |
|---|---|
| R1 | Relais du ventilateur de refroidissement 3 (25221E) |
| R2 | Feux de brouillard avant (25224QA) |
| R3 | Relais de climatisation E6 (25224D) |
| R4 | Relais de klaxon (25620) |
| R5 | Relais du ventilateur de refroidissement (25224J) |
| R6 | Lumières (25224A) |
| R7 | Moteur de démarrage (25224G) |
À propos de la Nissan Almera (2000-2006)
La Nissan Almera, produite de 2000 à 2006, est une voiture compacte qui a gagné en popularité grâce à sa fiabilité et sa praticité. Ce modèle était disponible en différentes versions de carrosserie, y compris le hayon et la berline, permettant aux clients de choisir en fonction de leurs besoins. L’Almera offrait plusieurs options de motorisation, y compris des moteurs essence et diesel, qui se caractérisaient par une bonne consommation de carburant et des performances satisfaisantes. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la fonctionnalité, offrant suffisamment d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles Nissan Almera
Cette page présente le schéma de la boîte à fusibles pour la Nissan Almera, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule.
