Mercedes-Benz Sprinter (907) (2018-2022) – boîte à fusibles
Mercedes-Benz Sprinter – schéma de la boîte à fusibles
Année de fabrication : 2018, 2019, 2020, 2021, 2022.

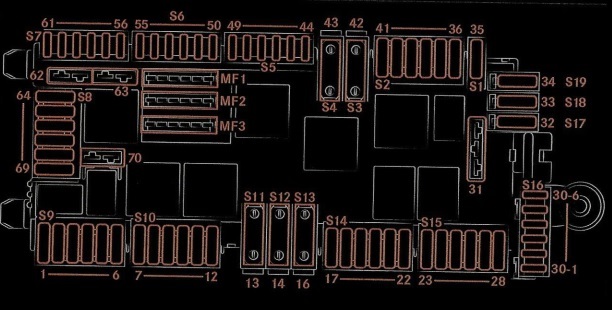

Boîte à fusibles et relais dans la zone des pieds du passager
| Numéro | Description | Ampérage [A] |
| MF1 | ||
| 15-1 | Unité de commande moteur ;
Module commun du système de transmission (CPC) ; Module ESP ; Module de transmission intégrale ; Ralentisseur ; Suspension pneumatique. |
5A |
| MF2 | ||
| 15-2 | Câble de rétroaction, relais borne 15 ;
Réglage de l’angle des phares, phare halogène ; Tachygraphe TCO ; Capteur radar pour l’assistance active au freinage ; Désactivation du dispositif d’avertissement de recul, connexion à l’alimentation électrique, réglage de la vitesse de fonctionnement ; Connexion à la prise DIN. |
5A |
| MF3 | ||
| 30-T | Caméra multifonction ;
Tachygraphe TCO ; Connexion à la prise DIN, toit ; Borne 15, relais sous tension ; Tableau de bord ; Pompe à huile centrale. |
7,5A |
| S9 | ||
| 1 | Non attribué | |
| 2 | Module commun du système de transmission (CPC) | 10A |
| 3 | Unité de commande moteur OM642/OM651/M274 | 10A |
| 4 | Prise DIN, tableau de bord | 7,5A |
| 5 | Module commun du système de transmission (CPC) | 10A |
| 6 | Ventilateur de radiateur (pas pour OM654) | 5A |
| S10 | ||
| 7 | Transmission automatique | 30A |
| 8 | Contrôleur de carrosserie | 30A |
| 9 | Contrôleur de carrosserie | 30A |
| 10 | Chauffage, catalyseur SCR. | 30A |
| 11 | Module de commande sous le pavillon (standard) ;
Module de commande sous le pavillon, cadre de cabine ; Module de commande sous le pavillon, haut. |
10A/10A/15A |
| 12 | Pompe, catalyseur SCR | 15A |
| S11 | ||
| 13 | Transmission automatique NAT3 | 60A |
| S12 | ||
| 14 | Vannes ESP (Premium), véhicules avec frein de stationnement électromécanique ;
Vannes ESP (standard). |
40A/25A |
| S13 | ||
| 16 | Pompe ESP | 60A |
| S14 | ||
| 17 | Contrôleur de carrosserie | 30A |
| 18 | Contrôleur de carrosserie | 30A |
| 19 | D+, fabricant de carrosserie | 10A |
| 20 | Unité de commande de porte du deuxième conducteur | 25A |
| 21 | Contrôleur de porte du conducteur | 25A |
| 22 | Unité de commande de suspension pneumatique (LFA) | 10A |
| S15 | ||
| 23 | Unité de commande de ventilateur | 25A |
| 24 | Prise USB (tableau de bord, boîte à gants) ;
Prise de convertisseur 115V/230V. |
7,5A |
| 25 | Allume-cigare, console centrale | 15A |
| 26 | Prise du panneau d’information | 15A |
| 27 | Prise de convertisseur, 115V/230V. | 25A |
| 28 | Pré-installation radio ;
Monte-charge ; Antenne de convertisseur de tension ; Prise de convertisseur, 115V/230V pour véhicules avec batterie externe. |
7,5A |
| S16 | ||
| 30-1 | Non attribué | |
| 30-2 | Non attribué | |
| 30-3 | Verrouillage centralisé | 5A |
| 30-4 | Alarme (ATA) | 5A |
| 30-5 | Non attribué | |
| 30-6 | Unité de commande de verrouillage électronique de l’allumage | 10A |
| 31 | Démarrage, relais borne 15-II | 25A |
| S17 |
| 32 | Non attribué | |
| S18 | ||
| 33 | Capteur de qualité de tension (SEB) | 5A |
| S19 | ||
| 34 | Électronique pour l’éclairage intérieur de la carrosserie | 10A |
| S1 | ||
| 35 | Advance Caravanning (ACU) – unité de véhicule pour caravane | 7,5A |
| S2 | ||
| 36 | Panneau de commande de la climatisation | 5A |
| 37 | Verrouillage électrique de la direction (ESTL) | 5A |
| 38 | Contrôle de la colonne de direction (SCSM) | 10A |
| 39 | Antenne ;
Navigation ; Radio bidirectionnelle. |
10A |
| 40 | Feu d’avertissement rotatif | 5A |
| 41 | Système radio multimédia (C5/NTG6), pré-installation radio | 25A |
| S3 | ||
| 42 | Non attribué | |
| S4 | ||
| 43 | Non attribué | |
| S5 | ||
| 44 | Panneau de commande du système multimédia | 5A |
| 45 | Support pour chargeur ;
Interface mobile sans fil (WMI). |
5A |
| 46 | Unité de connexion multimédia (MMI) | 7,5A |
| 47 | Hermes (module de communication UMTS/LTE) | 5A |
| 48 | Chauffage stationnaire Telestar | 5A |
| 49 | Écran central | 5A |
| S6 | ||
| 50 | Feu additionnel, gauche (fabricant de carrosserie de plateforme) | 5A |
| 51 | Feu additionnel, droit (fabricant de carrosserie de plateforme) | 5A |
| 52 | Unité de commande d’airbag | 7,5A |
| 53 | Diagnostic | 5A |
| 54 | Relais d’alimentation | 5A |
| 55 | Moteur TS (Diesel), unité de commande moteur (OM651) | 7,5A |
| S7 | ||
| 57 | Capteur de particules de suie ;
Capteur NOx ; Capteur de particules de suie (pas pour OM654) |
10A |
| 58 | Moteur, recirculation des gaz d’échappement (EGR) (OM642/OM651) ;
Moteur (pas pour OM654). |
10A |
| 59 | Capteur NOx avant et après le catalyseur (pas pour OM654) | 15A |
| 60 | Sonde lambda | 10A |
| 61 | Moteur M274 ;
Moteur (OM642/OM651). |
7,5A |
| H2 | ||
| 62 | Unité de commande moteur (pas pour OM654) | 15A |
| 63 | Unité de commande moteur ;
Moteur (M274) ; Moteur (pas pour OM654). |
20A/20A/25A |
| S8 | ||
| 64 | Contrôle de carrosserie | 30A |
| 65 | Contrôle de carrosserie | 30A |
| 66 | Ventilateur de toit | 15A |
| 67 | Unité de commande pour la mesure de carburant (FSCM) | 25A |
| 68 | Lumière LED, droite | 15A |
| 69 | Lumière LED, gauche | 15A |
| H2 | 30A | |
| 70 | Essuie-glaces de pare-brise | 30A |

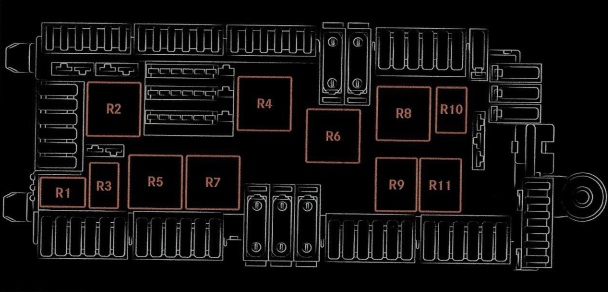

Boîte à fusibles dans la zone des pieds du passager
| Numéro | Description | Ampérage [A] |
| R1 | Réserve | 30A |
| R2 | Borne 87, moteur | 50A |
| R3 | Borne 87, module commun du système de transmission (CPC) | 30A |
| R4 | Borne 15-I | 40A |
| R5 | Activation et désactivation des essuie-glaces | 40A |
| R6 | Réserve | 40A |
| R7 | Vitesse des essuie-glaces | 40A |
| R8 | Borne 50, démarreur | 40A |
| R9 | Borne 15R (véhicules sans batterie supplémentaire) | 50A |
| R10 | Borne 15-II | 30A |
| R11 | Borne 15R (véhicules sans batterie supplémentaire) | 50A |

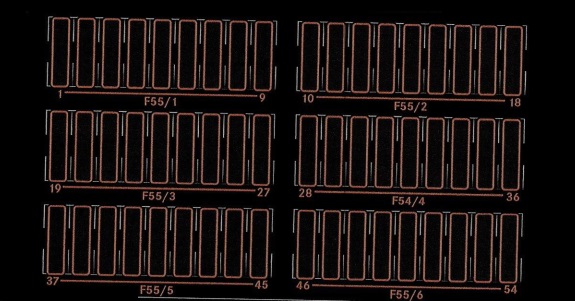

Fusibles à l’extérieur de la base du siège conducteur
| Numéro | Description | Ampérage [A] |
| F55/1 | ||
| 1 | Phare additionnel de clignotant | 10A |
| 2 | Essuie-glace arrière, droit | 15A |
| 3 | Entraînement intégré | 30A |
| 4 | Barre de connexion | 25A |
| 5 | Unité de réglage du siège conducteur | 25A |
| 6 | Unité de chauffage du siège conducteur | 10A |
| 7 | Support lombaire du conducteur | 25A |
| 8 | Surveillance de la pression des pneus | 5A |
| 9 | Aide au stationnement ;
Caméra de recul (RVC). |
5A |
| F55/2 | ||
| 10 | Attelage de remorque, droit (prise de remorque) | 25A |
| 11 | Unité de commande avec prise de remorque | 15A |
| 12 | Attelage de remorque, gauche (prise de remorque) | 25A |
| 13 | Unité de commande avec prise de remorque | 15A |
| 14 | Module multifonction (MPM) | 25A |
| 15 | Module multifonction (MPM) | 25A |
| 16 | Ventilateur de compartiment arrière | 25A |
| 17 | Chauffage stationnaire (chauffage de l’eau) | 20A |
| 18 | Transmission automatique, pompe à huile auxiliaire | 15A |
| F55/3 | ||
| 19 | Chauffage stationnaire ;
Borne 15 sur batterie supplémentaire. |
15A |
| 20 | Surveillance de la tension de la batterie supplémentaire | 5A |
| 21 | Chauffage de lunette arrière, gauche | 15A |
| 22 | Chauffage de lunette arrière, droit | 15A |
| 23 | Monte-charge/benne basculante (pré-installation) | 7,5A |
| 24 | Barre de connexion pour raccordement électrique | 15A |
| 25 | Relais de ventilateur de toit | 5A |
| 26 | Signal spécial, fabricant de carrosserie du tableau de bord | 7,5A |
| 27 | Chauffage de lunette arrière | 30A |
| F55/4 | ||
| 28 | Porte coulissante, gauche ;
Porte coulissante électrique, gauche. |
15A/30A |
| 29 | Porte coulissante, droite ;
Porte coulissante électrique, droite. |
15A/30A |
| 30 | Boîte à fusibles d’antenne | 5A |
| 31 | Transmission automatique | 7,5A |
| 32 | Transmission automatique | 10A |
| 33 | Assistance au freinage | 30A |
| 34 | Relais de sirène ;
Préparation pour caravane. |
15A/30A |
| 35 | Phare rotatif avec sirène ;
Préparation pour caravane. |
15A/30A |
| 36 | Préparation pour caravane | 30A |
| F55/5 | ||
| 37 | Marchepied électrique, gauche | 10A |
| 38 | Marchepied électrique, droit | 10A |
| 39 | Avertisseur sonore ;
Marchepied électrique, droit et gauche. |
5A |
| 40 | Transmission automatique (NAT2) | 10A |
| 41 | Borne 15, signal spécial | 5A |
| 42 | Caméra de recul (RVC) ;
Rétroviseur avec moniteur de vue arrière. |
5A |
| 43 | Prise, cabine | 15A |
| 44 | Prise, montant D, gauche | 15A |
| 45 | Prise, montant D, droit | 15A |
| F55/6 | ||
| 51 | Port USB, gauche | 7,5A/5A |
| 52 | Port USB, droit | 7,5A/5A |

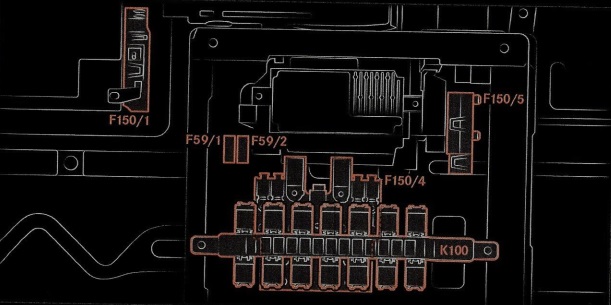

Fusibles dans la base du siège conducteur et dans la boîte à fusibles de la batterie
| Numéro | Description | Ampérage [A] |
| F150/1 (MFB-1) | Boîte à fusibles de la batterie | |
| 1 | Capteur de batterie | |
| 2 | Non attribué | MIDI |
| 3 | Boîte à fusibles principale (MFB-2) | Barre |
| 4 | Centre de distribution d’énergie, borne 30 (F30-1 – F30-6) | 50A |
| 5 | Chauffage PTC auxiliaire | 125A |
| F150/4 (MFB-2) | ||
| 1 | Borne 30T, boîte à fusibles, base du siège conducteur (F55/1-F55/6) | 125A |
| 2 | Contrôle électrique | 125A |
| 3 | Alternateur | 300A |
| 4 | Alternateur | 400A |
| 5 | Centre de distribution d’énergie (PDC), FB-P | 175A |
| 6 | Étage de sortie de préchauffage (GZE) | 80A |
| 7 | Ventilateur de radiateur (pas pour OM654) ;
Ventilateur de radiateur moteur ; Ventilateur de radiateur (pas pour OM654). |
40A/70A/80A |
| 8 | Fusibles principaux de la caravane | 100A |
| 9 | Non attribué | – |
| 10 | Climatisation, compartiment arrière | 100A/50A/25A |
| 11 | Batterie supplémentaire/Relais de déconnexion de la batterie ;
Ralentisseur sans batterie supplémentaire. |
150A/100A |
| 12 | Suspension pneumatique (LFA) | 40A |
| 13 | Chauffage de pare-brise | 80A |
| F150/5 (MFB-ZB) | ||
| 1 | Ralentisseur | 100A |
| 2 | Monte-charge/véhicule à benne basculante (préparation) | |
| 3 | Batterie supplémentaire | |
| 4 | Relais de déconnexion de la batterie | 150A |
| 5 | Prise, convertisseur | 60A |
| 6 | Chauffage stationnaire | 25A |
| F59/1 et F59/2 | ||
| 1 | Chauffage de pare-brise, gauche | 40A |
| 2 | Chauffage de pare-brise, droit | 40A |

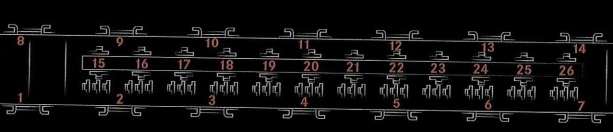

Relais
| Numéro | Description | Ampérage [A] |
| 1 | Chauffage du pare-brise | |
| 2 | Borne 15 | |
| 3 | Chauffage de la lunette arrière | |
| 4 | Prise, arrière | |
| 5 | Éclairage intérieur | |
| 6 | Non utilisé | |
| 7 | Non utilisé | |
| 8 | Non utilisé | |
| 9 | Non utilisé | |
| 10 | Non utilisé | |
| 11 | Non utilisé | |
| 12 | Non utilisé | |
| 13 | Non utilisé |
| 14 | Non utilisé | |
| – | Mini-relais | – |
| 15 | Essuie-glace arrière droit | |
| 16 | Barre de connexion de carrossier | |
| 17 | Interrupteur, dispositif d’avertissement de recul | |
| 18 | Ventilateur de toit | |
| 19 | Pompe à huile auxiliaire | |
| 20 | Marchepied électrique, droit 1 | |
| 21 | Marchepied électrique, droit 2 | |
| 22 | Marchepied électrique, gauche 1 | |
| 23 | Marchepied électrique, gauche 2 | |
| 24 | Sirène | |
| 25 | Phare d’avertissement rotatif avec sirène | |
| 26 | Monte-charge |
