Mercedes Classe A w169 (2004-2012) – boîte à fusibles
Mercedes Classe A w169 (2004-2012) – schéma des fusibles
Année de fabrication : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) de la Mercedes Classe A w169 (2004-2012) est le fusible 53 dans la boîte à fusibles.

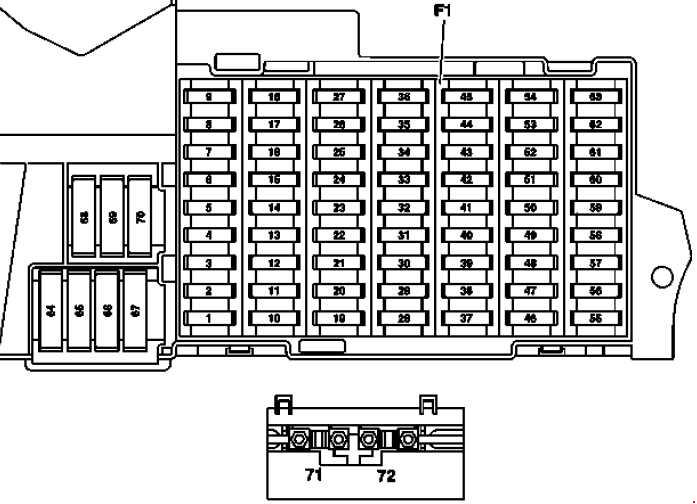

Boîte à fusibles dans l’espace pieds passager
La boîte à fusibles est située dans l’espace pieds passager, devant le siège.
| Numéro | Description | Ampérage [A] |
| 1 | Interrupteur de feux de stop | 10 |
| Valable pour le code (U62) Pack lumière et visibilité : Interrupteur de feux de stop. |
5 | |
| 2 | Lunette arrière chauffante | 25 |
| 3 | Unité de commande du tableau de bord EIS [EZS] | 7.5 |
| 4 | Contrôleur EIS [EZS] ; Contrôleur de verrouillage électrique du volant. | 15 |
| 5 | Valable sans code (580) Climatisation automatique et sans code (581) Climatisation automatique confort : unité de commande et gestion HEAT ; Valable pour le code (580) Climatisation automatique : unité de commande et gestion AAC [KLA] ; Valable pour le code (581) climatisation automatique confort : Unité de commande et gestion confort AAC [KLA]. |
7.5 |
| 6 | Klaxon gauche ; Klaxon droit. | 15 |
| 7 | Relais de pompe à carburant | 25 |
| Valable pour le modèle 169.090 : unité de commande du convertisseur DC/DC | 5 | |
| 8 | Unité de commande du panneau de commande suspendu | 25 |
| 9 | Unité de commande ESP et BAS | 40 |
| 10 | Connecteur de câblage du régulateur de ventilateur / câbles intérieurs | 40 |
| 11 | Valable pour le moteur 266 : circuit 87 du relais, moteur | 30 |
| Valable pour le moteur 640 : relais circuit 87, moteur | 40 | |
| 12 | Module de colonne de direction ; Volant multifonction. | 5 |
| 13 | Contrôleur de porte avant gauche | 25 |
| 14 | Contrôleur de porte avant droite | 25 |
| 15 | Unité de commande ESP et BAS | 25 |
| 16 | Connecteur de bus de données ; Unité de commande PTS. | 10 |
| 17 | Interrupteur rotatif de lumière | 5 |
| 18 | Concerne la transmission 711, 716 : Interrupteur de feu de recul ; Concerne le modèle 169.090 : Contrôleur du compresseur de climatisation BKGN ; Unité de commande de surveillance d’énergie ; Unité de commande de pompe à vide 1 ; Unité de commande de pompe à vide 2. |
7.5 |
| 19 | Capteur de vitesse micromécanique AY | 5 |
| 20 | Unité de commande des systèmes de maintien | 7.5 |
| 21 | Relais de démarreur | 30 |
| 22 | Tableau de bord | 7.5 |
| 23 | Chauffage de buse d’essuie-glace | 7.5 |
| Valable pour le moteur 640 à partir du 1.9.08 : Capteur de condensation du filtre à carburant avec élément chauffant. | 20 | |
| 24 | Unité de commande de direction assistée électrique (ES) | 7.5 |
| 25 | Interrupteur de feux de stop ; ESP et unité de commande BAS. | 7.5 |
| 26 | Concerne la transmission 722 : Unité de commande électronique du module de transmission. | 7.5 |
| 27 | Valable pour la transmission 722 : unité de commande CVT (transmission automatique sans fin). | 10 |
| 28 | Interrupteur rotatif de lumière | 5 |
| 29 | Unité de commande SAM | 30 |
| 30 | Circuit 87F du relais | 25 |
| 31 | Contrôleur de passerelle central (véhicules jusqu’au 30.11.05) ; Interrupteur rotatif de feux ; Interrupteur automatique de feux ; Capteur de lumière du jour ; Capteur de pluie et de lumière. | 5 |
| 32 | Valable pour le moteur 266 : Unité de commande ME-SFI [ME] ; Valable pour le modèle 169.090 : Unité de commande de surveillance d’énergie. |
7.5 |
| 33 | Radio ; Unité radio-navigation ; Unité de commande, d’affichage et de contrôle COMAND (Japon). | 15 |
| 34 | Contrôleur de porte arrière gauche | 25 |
| 35 | Contrôleur de porte arrière droite | 25 |
| 36 | Point de séparation du téléphone portable ; Unité de commande de remorque. | 7.5 |
| Unité de commande de remorque ; Unité de commande PTS. | 10 | |
| 37 | Unité de commande des systèmes de sécurité Capteur de reconnaissance d’occupation du siège passager avant ; Siège passager avant occupé et capteur de reconnaissance de siège enfant | 7.5 |
| 38 | Allume-cigare avant avec éclairage de cendrier | 25 |
| 39 | Moteur d’essuie-glace | 25 |
| 40 | Unité de commande du panneau de commande suspendu | 7.5 |
| Moteur de toit | 25 | |
| 41 | Moteur d’essuie-glace de hayon | 15 |
| 42 | Éclairage de la boîte à gants avec interrupteur ; Éclairage du miroir de courtoisie gauche et droit ; Interrupteur d’éclairage de l’espace pieds (pack auto-école) ; Interrupteur de surveillance de fonctionnement de la pédale (pack auto-école) ; Point de séparation d’alimentation VICS + ETC (Japon). | 7.5 |
| 43 | Valable pour le moteur 266 : manchon de connecteur et borne 87M1. | 15 |
| Valable pour le moteur 640 : manchon de connecteur borne 87M1e. | 7.5 | |
| Valable pour le modèle 169.090 : Unité de commande de pompe à vide 1, | 20 | |
| 44 | Valable pour le moteur 266 : manchon de connecteur borne 87M2e, | 15 |
| Valable pour le moteur 640 : manchon de connecteur borne 87M2e. | 20 | |
| 45 | Valable pour le moteur 640 : unité de commande CDI ; Valable pour le modèle 169.090 : unité de commande de pompe à vide 2. |
25 |
| 46 | Unité de commande téléphonique (Japon) ; Compensateur E-net ; Unité de commande d’interface portable universelle CTeL (UPCI [UHI]). | 7.5 |
| Haut-parleur du module de basses (Japon) | 25 | |
| Amplificateur pour système audio | 40 | |
| Valable pour le modèle 169.090 : Unité de commande de charge. | 5 | |
| 47 | Unité de commande téléphonique (Japon) ; Interface portable universelle CTEL (UPCI [UHI]) ; Unité de commande du point de séparation du téléphone portable ; Système de commande vocale (VCS [SBS]) ; Unité de commande ; Concerne le modèle 169.090 : Chargeur 1. |
7.5 |
| 48 | ATA [EDW] / protection anti-remorquage / unité de commande de protection intérieure ; Signal d’alarme avec batterie auxiliaire ; Valable pour le modèle 169.090 : chargeur 2. |
7.5 |
| 49 | Panneau de commande supérieur ; Coussin chauffant de siège avant gauche ; Coussin chauffant de dossier de siège avant gauche ; Élément chauffant de siège avant droit ; Chauffage de dossier de siège avant droit. | 25 |
| 50 | Chargeur CD interchangeable ; Unité de commande d’interface multimédia ; Tuner de télévision numérique ; Unité de commande de transmission audio numérique ; Point de séparation d’alimentation VICS + ETC (Japon). | 7.5 |
| Concerne les véhicules gouvernementaux : Barre lumineuse sur le toit ; Manchon de connecteur circuit 30. | 30 | |
| 51 | Valable pour le modèle 169.090 : Ventilateur de refroidissement ; Pompe de liquide de refroidissement à basse température. | 10 |
| 52 | Point de séparation de tension VICS + ETC (Japon) (véhicules jusqu’au 31.5.06) ; Valable pour le modèle 169.090 : Unité de commande de transmission électrique. |
5 |
| Réserve (véhicules à partir du 1.6.06) | 7.5 | |
| Unité de commande du système d’appel d’urgence (USA) (véhicules jusqu’au 31.5.06) | 7.5 | |
| 53 | Allume-cigare arrière avec éclairage de cendrier Prise intérieure. | 30 |
| 54 | Amplificateur pour système audio ; Haut-parleur du module de basses. | 25 |
| Valable pour le modèle 169.090 : Unité de commande de transmission électrique. | 5 | |
| 55 | Phare avant gauche (bi-xénon) ; Phare avant droit (bi-xénon). | 7.5 |
| Module de phare avant gauche (Hi-Xénon) | 10 | |
| 56 | Réserve | 10 |
| Module de phare avant droit (Hi-Xénon) | 10 | |
| 57 | Prise d’attelage de remorque (13 pôles) (véhicules à partir du 1.6.05) | 15 |
| Unité de commande de passerelle audio (Japon) (véhicules jusqu’au 31.5.05) | 25 | |
| Unité de commande SDAR ; Unité de commande du système d’appel d’urgence (USA). | 7.5 | |
| 58 | Unité de commande de remorque ; Valable pour le modèle 169.090 : Unité de commande de passerelle de véhicule. |
25 |
| 59 | Unité de commande de remorque (véhicules jusqu’au 31.5.05) Prise d’attelage de remorque (13 pôles) (véhicules à partir du 1.6.05). | 20 |
| Valable pour le modèle 169.090 : Unité de commande du système de gestion de batterie 1. | 5 | |
| 60 | Verrouillage du connecteur de siège conducteur | 20 |
| 61 | Verrouillage du connecteur de siège passager avant | 20 |
| 62 | Circuit 15 du relais (2) (SA : xénon, téléphone portable) | 25 |
| 63 | Réserve (véhicules jusqu’au 31.5.05) | – |
| Unité de commande de passerelle audio (Japon) (véhicules à partir du 1.6.05) ; Concerne les véhicules gouvernementaux : Barre lumineuse sur le toit. |
25 | |
| Unité de commande du système d’appel d’urgence (USA) (véhicules à partir du 1.6.05) ; Unité de commande SDAR. | 7.5 | |
| Valable pour le modèle 169.090 : Unité de commande du système de gestion de batterie 2. | ||
| 64 | Valable pour le moteur 266 : Relais de pompe à air. | 40 |
| Valable pour le moteur 640 : Câblage moteur / connecteur de compartiment moteur ; Phase de sortie du temps d’allumage. | 80 | |
| 65 | Unité de commande d’assistance électrique à la direction (ES) | 80 |
| 66 | Unité de commande SAM | 60 |
| 67 | Circuit 15R du relais (2) (SE) | 50 |
| 68 | Valable pour le moteur 266.920 et le moteur 266.940 avec transmission 722 : AAC avec contrôle intégré du moteur de ventilateur auxiliaire. | 50 |
| Valable pour les moteurs 640.940, 640.941, 266.960, 266.980 et pour les moteurs 266.920, 266.940 avec (Crochet de remorque) : AAC avec contrôle intégré du moteur de ventilateur auxiliaire. | 60 | |
| 69 | Circuit 15R du relais (1) | 50 |
| 70 | Circuit 15 du relais (1) | 60 |
| 71 | Valable pour le moteur 640 : Amplificateur de chauffage PTC. | 150 |
| 72 | Manchon de connecteur circuit 30 Unité de commande multifonction du véhicule (SVMCU [MSS]) (Taxi). | 60 |
| N° | Description | Ampérage [A] |
| 80 | Réservé aux véhicules spéciaux | 30 |
| 81 | Réservé aux véhicules spéciaux | 30 |
| 82 | Réservé aux véhicules spéciaux | 30 |
| 83 | Réservé aux véhicules spéciaux | 30 |

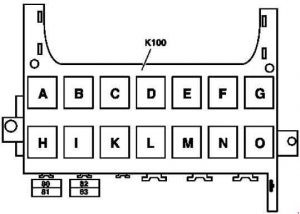

| Relais | ||
| A | Circuit 15R du relais (2) (SA) | |
| B | Circuit 15R du relais (1) | |
| C | Relais de klaxon fanfare | |
| D | Relais de lunette arrière chauffante | |
| E | Relais d’essuie-glace phase 1/2 | |
| F | Relais d’activation/désactivation d’essuie-glace | |
| G | Circuit 15 du relais (1) | |
| H | Relais de réserve | |
| I | Relais de pompe à air | |
| K | Relais de pompe à carburant | |
| L | Circuit moteur 87 du relais | |
| M | Relais de démarreur | |
| N | Circuit 87F du relais | |
| O | Circuit 15 du relais (2) (SA : xénon, téléphone portable) | |
