Mercedes-Benz Classe R (W251) (2005-2013) – boîte à fusibles

Mercedes-Benz Classe R (W251) (2005-2013) – schéma de la boîte à fusibles

Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Le fusible de l’allume-cigare (prise de courant) dans la Mercedes R (W251) (2005-2013) est le fusible 46 dans la boîte à fusibles du coffre.

Boîte à fusibles dans le compartiment à bagages

jusqu’au 31.05.2006

Schéma de la boîte à fusibles du coffre, modèle avant le 31.05.2006.
Mercedes-Benz Classe R – (W251) – schéma des fusibles – compartiment à bagages

à partir du 01.06.2006

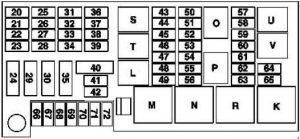

Disposition des fusibles dans le coffre, pour véhicules après le 01.06.2006.
Mercedes-Benz Classe R – (W251) – schéma des fusibles – compartiment à bagages
Numéro Description Ampérage [A]
20 Filtre anti-parasite pour antenne radio ;

Unité de commande du kit microphone (jusqu’en 2008) ;

Système de commande vocale (VCS [SBS]) ;

Unité de commande (jusqu’en 2008).

5
21 Unité de commande RCP [HBF] 5
22 Unité de commande du système Parktronic (PTS) ;

Chauffage stationnaire (STH) ;

Récepteur de télécommande (état en 2009).

5
23 Lecteur DVD (système de divertissement arrière) ;

Compensateur E-net ;

Unité de commande audio arrière (jusqu’en 2008) ;

Connexion pour CTEL portable (jusqu’en 2008) ;

Unité de commande de l’interface portable universelle CTEL

(UPCI [UHI]) (jusqu’en 2008) ;

Module de gestion, d’affichage et de commande COMAND

(état en 2009).

10
24 Treuil de tension d’urgence avant droit 40
25 jusqu’en 2008 :

Radio ;

Unité radio et navigation ;

Unité de gestion, d’affichage et de commande COMAND.

15
à partir de 2009 :

Radio ;

Unité radio et navigation ;

Unité de gestion, d’affichage et de commande COMAND.

20
26 Actionneur de porte avant droite 25
27 Relais de confort pour le réglage du siège passager avant (jusqu’en 2008) ;

Unité de commande pour le réglage du siège avant

côté passager avec mémoire.

30
28 Relais de confort pour le réglage du siège

conducteur (jusqu’en 2008) ;

Unité de commande pour le réglage du siège avant

côté conducteur avec mémoire.

30
29 Treuil de tension d’urgence avant gauche 40
30 jusqu’en 2008 :

Applicable au moteur 156 :

Actionneur de pompe à carburant gauche ;

Actionneur de pompe à carburant droit ;

à partir de 2009 :

Actionneur du système d’alimentation.

40
31 HS [SIH], ventilation de siège et actionneur de chauffage de volant 10
32 AIRmatic avec unité de commande ADS ;

Unité de commande du système de régulation de niveau de l’essieu arrière.

15
33 Unité de commande Keyless Go 25
34 Actionneur de porte avant gauche 25
35 Amplificateur du système audio ;

Amplificateur de subwoofer (état en 2009).

30
36 jusqu’en 2008 :

Unité de commande du système d’appel d’urgence.

5
jusqu’en 2008 :

Version japonaise :

Connexion pour tension VICS + ETC ;

à partir de 2009 :

Unité de commande du système d’appel d’urgence.

10
37 Module d’alimentation de la caméra de recul

(à partir du 01.06.2006) ;

Unité de commande de la caméra de recul

(à partir du 01.06.2006, version japonaise).

5
38 Unité de commande audio de porte (jusqu’en 2008) ;

Tuner TV numérique Tuner TV combiné

(analogique/numérique).

10
39 jusqu’en 2008 :

Unité de commande SDAR (version USA) ;

Surveillance de la pression des pneus (TPM) [RDK] ;

à partir de 2009 :

Surveillance de la pression des pneus (TPM) [RDK] ;

Unité de commande ;

Tuner haute définition ;

Unité de commande de diffusion audio numérique ;

Séparation externe du point de navigation.

7,5
40 jusqu’en 2008 :

Actionneur de fermeture de porte arrière

40
à partir de 2009 :

Actionneur de fermeture de porte arrière

30
41 Unité de commande du panneau de commande suspendu 25
42 Unité de commande du panneau de commande suspendu 25
43 Jusqu’au 31.05.2006 :

Moteur d’essuie-glace de porte arrière

Connexion gauche de la troisième rangée de sièges

Connexion droite de la troisième rangée de sièges

à partir de 2009 :

Applicable aux moteurs 272, 273, 276 :

Unité de commande du système d’alimentation ;

Concerne le moteur 642.872 :

Unité de commande du système d’alimentation droit.

20
44 Jusqu’au 31.05.2006 :

Connexion gauche de la deuxième rangée de sièges ;

Connexion droite de la deuxième rangée de sièges ;

à partir de 2009 :

Version USA :

Connexion intérieure avant ;

Connexion 115 V.

20
45 jusqu’en 2008 :

Boîte de connexion du compartiment à bagages

jusqu’au 31.05.2006 :

Connexion intérieure avant ;

à partir du 01.06.2006 :

Connexion gauche de la deuxième rangée de sièges ;

Connexion droite de la deuxième rangée de sièges ;

à partir de 2009 :

Connexion droite de la deuxième rangée de sièges ;

Connexion du compartiment à bagages.

20
46 Allume-cigare avant avec éclairage de cendrier 15
47 à partir de 2009 :

Seuil de porte avant gauche éclairé ;

Seuil de porte avant droit éclairé à l’avant.

10
48 à partir de 2009 :

Applicable au moteur 642.870 :

Relais d’alimentation AdBlue ®

5
49 Enroulement d’antenne droit (jusqu’en 2008) ;

Lunette arrière chauffante.

30
50 jusqu’en 2008 :

Moteur d’essuie-glace de porte arrière

10
Leggere  Mercedes SLK R170 (1996-2004) – batterie
à partir de 2009 :

Moteur d’essuie-glace de hayon arrière

15
51 Bouchon de filtre à charbon actif 5
52 jusqu’au 30.6.09 :

Treuil de tension d’urgence avant gauche ;

Treuil de tension d’urgence avant droit.

5
53 AIRmatic avec unité de commande ADS ;

Unité de commande du système de contrôle de niveau de l’essieu arrière ;

jusqu’en 2008 :

Applicable au moteur 156 :

Unité de commande de pompe à carburant gauche ;

Unité de commande de pompe à carburant droite.

à partir de 2009 :

Applicable au moteur 272, 273, 276 :

Unité de commande du système d’alimentation ;

Applicable au moteur 642.872 :

Unité de commande droite du système d’alimentation.

5
54 Unité de commande SAM avant

Unité de commande de réglage d’angle

des projecteurs (groupe de projecteurs bi-xénon).

5
55 Interrupteur rotatif de lumière ;

Kit de clignotants.

7,5
56 jusqu’en 2008 :

Connecteur de liaison de données ;

à partir de 2009 :

Applicable au moteur 642.870 :

Unité de commande AdBlue ®.

5
57 jusqu’en 2008 :

Pompe à carburant avec capteur de niveau de carburant ;

à partir de 2009 :

Applicable au moteur 642.870 :

Pompe à carburant.

20
58 Connecteur de liaison de données ;

Unité de commande centrale du hayon arrière.

7,5
59 Électroaimant d’appui-tête conducteur NECK-PRO ;

Électrovanne d’appui-tête passager NECK-PRO.

7,5
60 jusqu’en 2008 :

Éclairage du compartiment de rangement via interrupteur ;

Unité de commande SAM arrière ;

Fusible moteur et boîte à fusibles ;

Point de séparation CTEL VICS + ETC ;

Point de séparation d’alimentation (version japonaise) ;

Unité de commande du système d’appel d’urgence ;

à partir de 2009 :

Éclairage du compartiment de rangement avec interrupteur ;

Fusible moteur et boîte à fusibles ;

Unité de commande SAM arrière ;

Point de séparation du téléphone portable ;

Point de séparation d’alimentation VICS + ETC (version japonaise) ;

Pompe pneumatique de siège multicircuit ;

Point de séparation de navigation externe ;

Unité de commande du système d’appel d’urgence ;

Intérieur du pare-chocs arrière Blind Spot

Connexion électrique.

5
61 Unité de commande des systèmes de sécurité ;

Bande de contact du siège avant droit.

10
62 Interrupteur de réglage du siège passager avant ;

Unité de commande du régulateur

de soutien lombaire passager.

30
63 Interrupteur de réglage du siège conducteur ;

Unité de commande du régulateur de soutien lombaire conducteur.

30
64
65
66 à partir de 2009 :

Pompe pneumatique de siège multicircuit

30
67 Moteur de ventilateur de climatisation arrière 25
68 jusqu’en 2008 :

Sièges arrière chauffants ;

à partir de 2009 :

Chauffage de siège, ventilation de siège et régulateur de chauffage de volant.

25
69 30
70 Prise d’attelage (13 pôles) ;

Prise d’attelage (7 pôles) (version USA).

20
71 Version USA :

Point de séparation du contrôle de frein électrique.

30
72 Prise d’attelage (13 pôles) 15
Relais
K jusqu’au 31.05.2006 :

Relais de sortie du terminal 15R, avec alimentation coupée ;

à partir du 01.06.2006 :

Relais, circuit 15R de la prise (avec désactivation)

(alimentation du réglage électrique du siège).

L Terminal 30X
M Relais de lunette arrière chauffante
N Circuit 15 relais/terminal 87FW
O Relais de pompe à carburant
P Relais d’essuie-glace arrière
R Relais de circuit R 15R
S Réserve 1 (changeur) (alimentation de la prise avant)
T à partir du 01.06.2006 :

Réserve 2 (contact normalement ouvert)

(alimentation des prises centrales et arrière)

U à partir du 01.06.2006 :

Terminal de relais d’attelage 30

V à partir du 01.06.2006 :

Relais de réserve 2

Boîte à fusibles dans l’habitacle

Emplacement des fusibles et relais de réserve 2 dans l'habitacle.
Mercedes-Benz Classe R (W251) – diagramme de la boîte à fusibles – habitacle
Nr Description Ampérage [A]
10 Régulateur électronique de ventilateur Booster 10
11 Ensemble d’indicateurs 5
12 Unité de commande et de gestion de la climatisation automatique [KLA] ; 15
13 Panneau de commande du panneau supérieur ;

Module de colonne de direction.

5
14 Changeur de CD (jusqu’en 2008) ;

Unité de commande EZS.

7,5
15 Unité de commande électronique de l’interface

multimédia du compas (état en 2009).

5
16
17
18
Leggere  Mercedes-Benz GLA X156 (2013-2019) – Boîte à fusibles

Boîte à fusibles dans le compartiment moteur

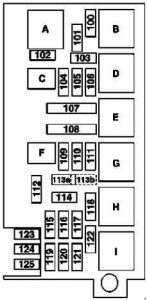

Détail de la boîte à fusibles du compartiment moteur, version 2009.
Mercedes-Benz Classe R (W251) – diagramme de la boîte à fusibles – compartiment moteur
Numéro Description Ampérage [A]
100 Moteur d’essuie-glace 30
101 jusqu’en 2008 :

AAC avec contrôle intégré du moteur de ventilateur ;

S’applique aux moteurs 113, 272 :

Valve de contrôle de ventilation ;

Applicable au moteur 272 :

Condensateur de suppression des interférences radio 1 ;

Condensateur de suppression des interférences radio 2 ;

Bobine d’allumage cylindre 1 ;

Bobine d’allumage cylindre 2 ;

Bobine d’allumage cylindre 3 ;

Bobine d’allumage cylindre 4 ;

Bobine d’allumage cylindre 5 ;

Bobine d’allumage cylindre 6 ;

Applicable au moteur 642 :
Capteur O2 avant l’unité de commande CAT CDI ;

à partir de 2009 :

Ventilateur électrique d’admission moteur et climatisation

avec contrôle intégré ;

Applicable au moteur 272, 273 :

Activation de la ventilation ;

Circuit 87 Manchon de connexion M1e ;

Applicable au moteur 642 :

Unité de commande CDI ;

Capteur O2 avant CAT ;

Applicable au moteur 642.870 / 872 :

Capteur O2 avant CAT.

15
102 jusqu’en 2008 :

Applicable au moteur 642 :

Pompe de recirculation pour radiateur d’huile de transmission ;

Applicable au moteur 156 :

Pompe de circulation de liquide de refroidissement moteur ;

à partir de 2009 :

Applicable au moteur 642, moteur 642.870 jusqu’au 31.7.10 :

Pompe de circulation de radiateur de transmission ;

Applicable au moteur 276 :

Pompe de circulation de radiateur d’air comprimé.

15
103 jusqu’en 2008 :

S’applique au moteur 113 :

Contrôleur ME-SFI [ME] ;

Cylindre 1 Valve d’injection de carburant ;

Cylindre 2 Valve d’injection de carburant ;

Cylindre 3 Valve d’injection de carburant ;

Cylindre 4 Valve d’injection de carburant ;

Cylindre 5 Valve d’injection de carburant ;

Cylindre 6 Valve d’injection de carburant ;

Cylindre 7 valve d’injection de carburant ;

Cylindre 8 valve d’injection de carburant ;

Applicable au moteur 642 :

Unité de commande CDI ;

à partir de 2009 :

Applicable au moteur 642.950, 642.870 / 872 :

Unité de commande CDI ;

Applicable au moteur 272 :

Unité de commande ME-SFI [ME] ;

Applicable au moteur 276 :

Unité de commande ME-SFI [ME] ;

Liaison moteur/caméra moteur.

25
104 jusqu’en 2008 :

S’applique au moteur 113 :

Capteur O2 gauche au-dessus du TWC [CAT] ;

Capteur d’oxygène O2 droit avant le catalyseur ;

Capteur O2 gauche après le catalyseur TWC [CAT] ;

Capteur O2 droit après la valve TWC [CAT] ;

Valve de commutation du collecteur d’admission variable ;

Convertisseur de pression EGR ;

Valve de commutation d’air ;

Applicable au moteur 272 :

Valve de fermeture du système de chauffage ;

Valve de commutation des volets du collecteur d’admission ;

Valve de commutation de la pompe à air ;

Valve thermostatique à trois disques ;

Réglage de la pression sur la valve de la pompe du système

de direction assistée ;

S’applique au moteur 642 :

Capteur de masse d’air à fil chaud capteur de débit gauche ;

Capteur de masse d’air droit à fil chaud ;

Moteur de fermeture du collecteur d’admission ;

Niveau de sortie du temps d’allumage ;

Élément chauffant du tuyau d’échappement ;

Valve de régulation de pression de la pompe de direction assistée ;

Actionneur gauche de recirculation des gaz d’échappement ;

Actionneur de pression de suralimentation ;

à partir de 2009 :

Applicable au moteur 272, 273 :

Manchon de connexion, circuit 87 M2e ;

Applicable au moteur 642.950 :

Manchon de connexion circuit 87 ;

Applicable au moteur 642.870 / 872 :

manchon de connexion circuit 87D2.

15
105 jusqu’en 2008 :

Applicable au moteur 113 :

Unité de commande ME ;

Condensateur de suppression des interférences radio 1 ;

Condensateur de suppression des interférences radio 2 ;

Bobine d’allumage cylindre 1 ;

Bobine d’allumage cylindre 2 ;

Bobine d’allumage cylindre 3 ;

Bobine d’allumage cylindre 4 ;

Bobine d’allumage cylindre 5 ;

Bobine d’allumage cylindre 6 ;

Bobine d’allumage cylindre 7 ;

Bobine d’allumage cylindre 8 ;

S’applique au moteur 272 : Contrôleur

ME ;

Capteur de masse d’air à fil chaud ;

Capteur Hall côté gauche de l’arbre à cames des soupapes d’admission ;

Arbre à cames droit des soupapes d’admission ;

Capteur Hall sur l’arbre à cames gauche des soupapes d’échappement ;

Capteur Hall sur l’arbre à cames droit des soupapes d’échappement ;

Capteur Hall de l’électrovanne côté gauche

de l’arbre à cames des soupapes d’admission ;

Électroaimant de l’arbre à cames droit ;

Électrovanne de l’arbre à cames droit des soupapes d’échappement ;

Électrovanne droite de l’arbre à cames cylindre 1 ;

Valve d’injection de carburant ;

Cylindre 2 valve d’injection de carburant ;

Cylindre 3 valve d’injection de carburant ;

Cylindre 4 valve d’injection de carburant ;

Cylindre 5 valve d’injection de carburant ;

Cylindre 6 valve d’injection de carburant ;

S’applique au moteur 642 :

contrôleur CDI ;

à partir de 2009 :

Applicable au moteur 272, 273 :

Unité de commande ME-SFI [ME] ;

Circuit moteur 87 ;

Relais ME-SFI [ME] ;

Applicable au moteur 642 :

Relais de circuit moteur 87.

15
106
107 Applicable aux moteurs 113, 272, 273 :

Pompe à air électrique.

40
108 Compresseur AIRmatic 40
109 Unité de commande ESP 25
110 Alarme sonore avec batterie auxiliaire ;

Sirène d’alarme.

10
111 Module servo intelligent pour DIRECT SELECT 30
112 Phare avant gauche ;

Phare avant droit.

7,5
113 Klaxon gauche ;

Klaxon droit.

15
114 jusqu’en 2008 :

Unité de commande SAM avant ;

Applicable au moteur 272 :

Unité de commande ME ;

à partir de 2009 :

Unité de commande SAM avant.

5
115 Unité de commande ESP 5
116 Contrôleur électrique (VGS) 7,5
Leggere  Mercedes--Benz Atego – Boîte à fusibles
117 Unité de commande Distronic (DTR) 7,5
118 Applicable au moteur 272, 273, 276 :

unité de commande ME ;

Applicable au moteur 642 :

unité de commande CDI.

5
119 Applicable au moteur 642.870 / 872 :

unité de commande CDI

5
120 jusqu’en 2008 :

Applicable au moteur 113, 272 :

Unité de commande ME ;

Applicable au moteur 642 :

Unité de commande CDI ;

à partir de 2009 :

Applicable au moteur 272, 273, 276 :

Circuit moteur 87 ;

Relais ME-SFI [ME] ;

Applicable au moteur 642 :

Relais de circuit moteur 87.

10
121 Chauffage STH 20
122 Applicable aux moteurs 113, 272, 273, 276, 642 :

Démarreur.

25
123 Applicable au moteur diesel à partir du 1.9.08 :

Capteur de condensation du filtre à carburant avec élément chauffant.

20
124 à partir de 2009 :

Direction assistée électrohydraulique.

7,5
125
Relais
A Relais d’essuie-glace niveaux 1 et 2
B Essuie-glace ON / OFF
C Applicable au moteur 642 :

Pompe de circulation supplémentaire pour le refroidissement de l’huile de transmission ;

Applicable au moteur 156 :

Pompe de circulation de liquide de refroidissement moteur.

D Moteur du terminal 87
E Pompe d’injection d’air secondaire
F Klaxon
G Compresseur de suspension pneumatique
H Circuit 15
I Démarreur

Boîte à fusibles pré-compartiment moteur

Vue de la boîte à fusibles avant le compartiment moteur, pompe de refroidissement.
Mercedes-Benz Classe R (W251) – diagramme de la boîte à fusibles – boîte à fusibles pré-compartiment batterie
Numéro Description Ampérage [A]
78 Moteur diesel :

unité de commande de chauffage auxiliaire.

150
79 Unité de commande SAM arrière 60
80 Unité de commande SAM arrière 60
81 à partir de 2009 :

Applicable au moteur 642.870 :

Relais d’alimentation AdBlue ®;

Applicable au moteur 276 :

Fusible du compartiment moteur et boîte à fusibles.

40
82 jusqu’en 2008 :

Fusible du compartiment de chargement et

boîte à fusibles

150
à partir de 2009 :

Fusible du compartiment de chargement et

boîte à fusibles

100
83 Version USA :

unité de commande WSS (Système de détection de poids)

5
84 Unité de commande des systèmes de retenue 10
85 à partir de 2009 :

Unité de commande de l’onduleur

DC/AC (prise 115 V)

25
86 Boîte à fusibles dans le tableau de bord 30
87 30
88 jusqu’en 2008 :

Unité de commande SAM avant

70
à partir de 2009 :

Unité de commande SAM avant

40
89 Unité de commande SAM avant 70
90 Unité de commande SAM avant 70
91 Régulateur de ventilateur 40

À propos de la Mercedes-Benz Classe R (W251) (2005-2013)

La Mercedes-Benz Classe R (W251) est un crossover de luxe produit de 2005 à 2013. Ce modèle combine des éléments de SUV et de monospace, offrant un intérieur spacieux et une conduite confortable. Diverses motorisations étaient proposées, y compris des moteurs essence et diesel, offrant une large gamme de performances. Grâce à ses dimensions et à la flexibilité de l’agencement des sièges, la Classe R est idéale pour les familles et les longs trajets. L’intérieur est équipé de matériaux de qualité et de technologies modernes, garantissant confort et sécurité sur la route.

Schéma de la boîte à fusibles Mercedes-Benz Classe R (W251)

Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe R (W251), essentiel pour un entretien et des réparations corrects du véhicule. Dans ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son agencement et ses fonctions.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
