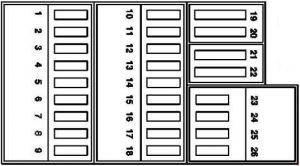

Mercedes-Benz Classe E W210 (1995-2002) – boîte à fusibles

Allume-cigare avant

Unité de commande de secours pour l’ouverture de porte de garage (USA) ;

du 1.3.97 au 31.5.99 :

Unité de commande d’affichage avec unité de commande (Japon).

Allume-cigare avant

Commutateur de feux de croisement ;

Commutateur d’essuie-glace à un bouton ;

Commutateur d’essuie-glace ;

Ampoule de boîte à gants.

Chauffage automatique (HAU) ;

jusqu’au 31.5.99 :

Unité de commande du bouton HEAT ;

Vanne Duovalve de liquide de refroidissement circulant de la climatisation ;

pour USA, Tempmatic :

Commande de climatisation avec bouton ;

Unité de pompe de liquide de refroidissement circulant Duovalve ;

Climatisation automatique :  commande AAC et module de fonctionnement ;

du 1.3.97 au 31.5.99 :

Unité de gestion/affichage avec unité de commande (Japon) ;

Moteurs 111, 112, 113 et programme de stabilité électronique (ESP), du 1.6.99 au 31.5.00 :

Capteur d’angle de rotation.

Commutateur de feux de détresse ;

Ampoule de clignotant supplémentaire gauche ;

Ampoule de clignotant supplémentaire droite ;

à partir du 1.6.99 :

Allume-cigare avant pour cigares (avec changement du circuit 15R au circuit 30 sur demande du client).

Allume-cigare avant pour cigares (sur demande du client lors de la conversion du circuit 15R au circuit 30)

Instrument de mesure ;

Chauffage automatique (HAU) :

Régulateur avec bouton HEAT ;

Ventilateur ;

Vanne de commutation air frais/air recyclé ;

Moteur 104, 111 :

Unité de commande HFM-SFI via relais d’accélérateur électronique (EFP) ;

Version taxi :

Tachygraphe.

Chauffage automatique (HAU) ;

du 1.3.97 au 31.5.99 :

Régulateur avec bouton HEAT ;

Ventilateur ;

Vanne de commutation air frais/air recyclé ;

Climatisation, Tempmatic :

Ventilateur ;

Régulateur avec bouton de climatisation ;

Vanne de commutation automatique des volets d’air frais/air recyclé ;

Climatisation :

commande AAC et module de fonctionnement ;

Moteur 104, 111 :

Unité de commande HFM-SFI via accélérateur électronique (EFP) ;

Taxi :

Tachygraphe.

Régulateur avec bouton HEAT ;

Régulateur avec bouton de climatisation ;

Module de commande AAC [KLA].

Verrouillage électrique du volant.

Témoin d’airbag et témoin d’avertissement.

Témoin d’airbag et témoin d’avertissement ;

Unité de commande des systèmes de sécurité.

Radio (à partir du 1.6.98) ;

Panneau de commande radio et navigation (à partir du 1.6.98) ;

Processeur de navigation (à partir du 1.6.98) ;

Émetteur / récepteur CTEL (jusqu’au 31.5.99) ;

Relais de réglage du siège conducteur (à partir du 1.6.99) ;

Relais de réglage du siège passager avant (à partir du 1.6.99).

Régulateur de siège arrière chauffant (HS) ;

Électroaimant pour le réglage confortable de la ceinture de sécurité avant gauche ;

Ceinture de sécurité avant droite Électroaimant pour le réglage confortable ;

Commutateur de store électrique de lunette arrière (console centrale) ;

Relais du moteur d’essuie-glace arrière (à partir du 1.6.99).

Capteur d’airbag côté conducteur ;

Capteur d’airbag côté passager ;

Radio (jusqu’au 28.2.97) ;

Panneau de commande radio et navigation (jusqu’au 28.2.97) ;

Processeur de navigation (jusqu’au 28.2.97) ;

Unité de commande des systèmes de sécurité (à partir du 1.6.98) ;

Unité de commande d’enrouleur de ceinture de sécurité (GUS) avec airbag (AB) (à partir du 1.3.97) ;

Siège passager occupé et capteur de reconnaissance de siège enfant (à partir du 1.3.97) 97).

Unité de commande du système Parktronic ;

Unité de commande de télécommande infrarouge (IFZ).

Commutateur de rétroviseur extérieur avec fonction de rabattement/déploiement ;

Unité de commande du système d’autorisation de conduite infrarouge ;

Point de séparation de l’ambulance ;

Relais du circuit d’alimentation 15 (à partir du 1.6.99) ;

Unité de commande de surveillance de la pression des pneus (à partir du 1.6.99) ;

Moteurs 611, 612, 613, à partir du 1.6.00 :

Relais d’assistance au chauffage.

Relais de désactivation du kickdown (jusqu’au 31.5.96) ;

Verrouillage de marche arrière et électroaimant de verrouillage de levier de stationnement (à partir du 1.6.96) ;

Moteur 104, 111 (jusqu’au 28.2.97) :

Vanne de régulation de suralimentation ;

Tige de collecteur d’électroaimant de collecteur ;

Moteurs 604, 605 jusqu’au 31.5.96, Moteur 606 :

Relais de préchauffage temporisé (jusqu’au 28.2.97) ;

Connexion de bus de données, Contact 2 (jusqu’au 28.2.97) ;

Moteur 602, 611 :

Commutateur d’assistance au chauffage (à partir du 1.3.97) ;

Phare au xénon : Régulateur  pour le réglage de l’éclairage ;

Unité de commande du système Parktronic (à partir du 1.3.97).

Rétroviseur intérieur à atténuation automatique ;

Récepteur de télécommande infrarouge pour rétroviseur intérieur (jusqu’au 31.5.96) ;

Interrupteur thermique de chauffage d’essuie-glace ;

Réglage du rétroviseur extérieur haut/bas ;

Réglage du rétroviseur extérieur gauche/droite ;

Commutation des rétroviseurs extérieurs gauche/droite ;

Rétroviseur extérieur gauche réglable électriquement ;

Rétroviseur extérieur chauffant ;

Rétroviseur droit réglable électriquement ;

Rétroviseur gauche chauffant ;

Chauffage du rétroviseur droit ;

Commutateur de rétroviseur extérieur avec rétroviseur rabattable.

Unité de commande de porte avant côté conducteur

Contrôleur de porte avant côté conducteur

Capteur d’angle de braquage ;

Connexion de bus de données, Broche 3 ;

Unité de commande de télécommande infrarouge (IFZ) (jusqu’au 31.5.96) ;

Unité de commande du système d’autorisation de traction infrarouge (à partir du 1.6.96) ;

Moteur 606, jusqu’au 31.5.96 96 :

Connexion de bus de données II, contact 16.

STH ou chauffage auxiliaire ;

Chauffage stationnaire ;

Contrôleur du système d’autorisation de traction infrarouge ;

Moteurs 602, 611, 612, 613, jusqu’au 31.5.00 :

STH ou chauffage auxiliaire.

Fermeture du relais de rétroaction

Contrôleur de porte arrière côté conducteur

Relais de rétroaction de fermeture (à partir du 1.6.99)

Bobines d’allumage

Bobines d’allumage (jusqu’au 28.2.97)

du 1.3.97 au 31.5.99 :

Relais auxiliaire du module d’air ;

Module de ventilateur d’huile de transmission ;

Ventilateur auxiliaire de liquide de refroidissement ou d’huile de transmission.

Pompe haute pression et retour ASR / SPS (assistance de direction dépendante de la vitesse) ;

Pompe haute pression et retour ;

Unité de commande ESP, SPS et BAS.

avec moteur 111ME, 112 :

Contrôleur de ventilateur électrique d’admission moteur et de climatisation (à partir du 1.6.99).

avec moteur 113, 613 :

Contrôleur de ventilateur électrique d’admission moteur et de climatisation (à partir du 1.6.99).

Contrôleur de ventilateur électrique d’admission moteur et de climatisation (à partir du 1.6.99)

Unité de commande combinée

Émetteur / récepteur CTEL ;

Unité de commande TELE AID (du 1.3.97 au 31.5.00) ;

Centrale d’alarme (à partir du 1.3.97) ;

Unité de commande de commutation de fréquences (à partir du 1.3.97) ;

Interface CTEL (à partir du 1.3.97) ;

Accessoires CTEL D2B (à partir du 1.6.99) ;

Interface D2B Guidage dynamique vers la destination (à partir du 1.6.99) ;

Moteur 111 avec régulateur de vitesse et transmission 722, à partir du 1.6.00 :

Unité de commande de vide pour l’assistance au freinage.

Unité de commande ME-SFI [ME].

STH ou chauffage auxiliaire ;

Régulateur de temps de chauffage stationnaire.

Contrôleur de pompe à vide pour l’assistance au freinage.

Unité de contrôle multifonction :

Moteur de vitre arrière gauche ;

Moteur de vitre arrière droite.

Contrôleur de porte avant côté passager.

Unité de contrôle multifonction :

Moteur de lève-vitre côté conducteur ;

Moteur de lève-vitre avant côté passager.

Modèle contrôlé par les portes latérales passager

Éclairage intérieur de montant droit ;

Éclairage du coffre ;

Modèle 210.0 / 6 :

Éclairage du coffre ;

Contrôle de l’unité combinée ;

Éclairage intérieur :

Plafonnier avant (avec temporisation d’extinction et liseuse avant) ;

Lumière intérieure arrière ;

Lumière du coffre ;

Lumière d’entrée/sortie de porte avant gauche ;

Lumière d’entrée/sortie de porte avant droite ;

Sièges avant de luxe, y compris chauffage et ventilation de siège (à partir du 1.6.99) :

Régulateur de ventilateur de ventilation de siège avant gauche ;

Régulateur de ventilateur de ventilation de siège avant droit.

Toit ouvrant-coulissant ;

Interrupteur de toit coulissant.

Panneau de commande sous le pavillon.

Unité de gestion, d’affichage et de contrôle COMAND ;

Amplificateur d’antenne ;

Vitre arrière gauche.

Assistance à la fermeture du hayon arrière.

Pompe à carburant, via relais de pompes à carburant

Assistance à la fermeture des portes arrière.

Contrôleur de réglage de siège avant gauche avec mémoire ;

Véhicule avec réglage de siège partiellement électrique (à partir du 1.6.99) :

Réglage de siège partiellement électrique côté conducteur.

Contrôleur de réglage de siège avant gauche avec mémoire ;

Véhicule avec réglage de siège partiellement électrique (à partir du 1.6.99) :

Moteur de réglage de siège avant droit partiellement électrique.

Surveillance interne (uniquement avec ATA)  (jusqu’au 28.2.97) :

Émetteur et récepteur de capteur de mouvement intérieur gauche, émetteur et récepteur infrarouge (IR) ;
Capteur de mouvement intérieur droit, émetteur et récepteur, infrarouge (IR) ;
Protection antivol, système d’alarme (ATA) (jusqu’au 28.2.97) :
capteur d’inclinaison ATA ;

Système d’information et de communication, version japonaise (du 1.3.97 au 31.5.99) :
Lecteur CD avec changeur (dans le coffre) ;
Alimentation de l’amplificateur d’antenne ;
Tuner TV ;
Processeur de navigation ;
Relais de surcharge, circuit 15 ;

Système de gestion et d’affichage COMAND (à partir du 1.6.99) :
Tuner TV.

à partir du 1.6.99 :
Version USA :
Interrupteur d’ouverture d’urgence du coffre (modèles 210.0, 210.6 uniquement, à partir du 1.6.00) ;

Programme de stabilité électronique (ESP) :
Capteur d’angle de braquage ;

Surveillance interne (uniquement avec ATA) :

Émetteur et récepteur de capteur de mouvement intérieur ;

Capteur d’inclinaison ATA.

Système de navigation dynamique, (du 1.3.97 au 31.5.98) :

Enregistreur de données de trafic routier ;

Réseau portable MB / D CTEL (jusqu’au 31.5.98) :
Émetteur / récepteur CTEL, également avec réseau AMPS pour les USA ;

Interface téléphonique, avec système portable d’information/communication CTEL (ICS) du 1.3.97 au 31.5.99 :

Connexion téléphonique, circuit 15C (Japon uniquement) ;

Système de navigation dynamique avec CTEL portable (D2B) dans le réseau MB / D (à partir du 1.3.97) :

Interface D2B Guidage dynamique vers la destination ;

Système de navigation dynamique avec CTEL portable (D2B) dans le réseau (à partir du 1.3.97) :

Interface CTEL D2B portable ;

Interface téléphonique ;

Standard de téléphonie mobile MB (à partir du 1.6.00) :

Émetteur et récepteur de téléphone mobile, D2B Préparation téléphonique pour le réseau D CTEL portable (à partir du 1.3.97) :

Interface CTEL ;

MB CTEL portable, (à partir du 1.6.00) :

Interface CTEL ;

Compensateur E-net réseau D portable Hoi et Idee (D2B) (du 03.01.97 au 31.05.00 et après) :
Interface Hoi et Idee D2B portable ;

Système d’alarme TELE AID (D2B) (à partir du 1.3.97) :

Unité de commande TELE AID ;

Système de commande vocale (VCS) :

Émetteur/récepteur CTEL (jusqu’au 31.5.98) ;

Unité de commande du système de commande vocale (à partir du 1.6.98)) ;

Interface CTEL D2B portable (jusqu’au 31.5.00) ;

Surveillance de la pression des pneus (à partir du 1.3.97) :

Unité de commande TPM [RDK].

Amplificateur du système audio.

Contrôleur  de siège arrière chauffant (HS).

Contrôleur de siège arrière chauffant (HS).

Contrôleur de siège avant chauffant (HS).

Dégivrage de la lunette arrière ;

Fonctions de verrouillage centralisé ;

Fonctions d’alarme automatique ;

Fonctions de capteur de mouvement intérieur et de capteur d’attelage.

Boîte à fusibles II, commande arrière droite, (police) ;

Version pour taxi :

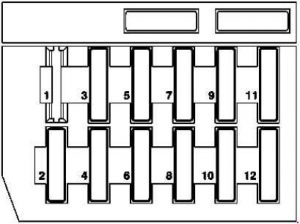

Boîte à fusibles taxi (alimentation).

Régulateur de vitesse.

Témoin de feux de croisement.

Phare directionnel ;

Contrôle de l’essuie-glace arrière (modèle 210 T) ;

Contrôle de l’atténuation du rétroviseur ;

Contrôle de l’assistance au stationnement.

Phare arrière droit.

Phare antibrouillard droit.

Phare arrière gauche.

Éclairage des instruments ;

Éclairage des symboles ;

Réglage automatique de la portée des phares.

Phare antibrouillard droit.

Phare arrière droit.

Phare arrière gauche.

Éclairage des instruments ;

Éclairage des symboles ;

Réglage automatique de la portée des phares.

Témoin de feux de croisement.

Régulateur de vitesse.

Clignotant ;

Commande de l’essuie-glace arrière (modèle 210 T) ;

Commande de l’atténuation du rétroviseur ;

Commande de l’assistance au stationnement.
