Mercedes-Benz Classe E W213 (2016-2020) – Boîte à fusibles
Mercedes-Benz Classe E W213 – schéma de la boîte à fusibles
Année de fabrication : 2016, 2017, 2018, 2019, 2020.

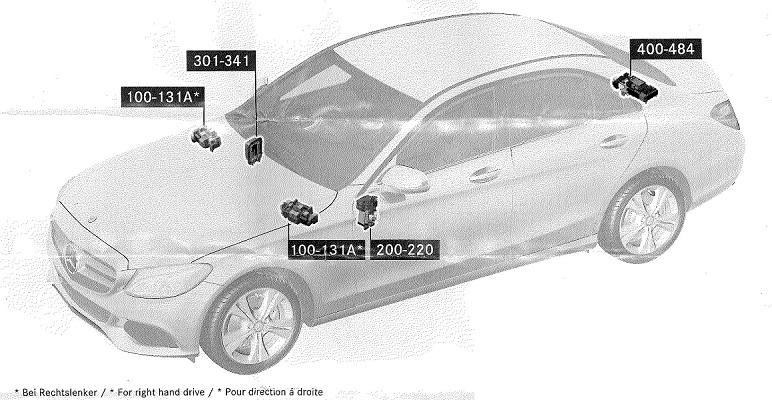

Emplacement
Les ampères sont indiqués dans les graphiques.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| 100 | ABS/ASR/ESP/BAS |
| 101 | Électronique moteur |
| 102 | Électronique moteur |
| 103 | Électronique moteur |
| 104 | Électronique moteur |
| 105 | Transmission automatique |
| 106 | |
| 107 | |
| 108 | Électronique moteur |
| 109 | Électronique moteur |
| 110 | Phares |
| 111 | Essuie-glaces |
| 112 | |
| 113 | Moteur de démarrage |
| 114 | Suspension pneumatique ;
AIRMATIC. |
| 115 | |
| 116 | ABS/ASR/ESP/BAS |
| 117 | Système de climatisation et de chauffage ;
Électronique moteur. |
| 118 | Électronique moteur |
| 119 | Électronique moteur |
| 120 | Chauffage du pare-brise |
| 121 | |
| 122 | Transmission automatique |
| 123 | Contrôleur de carrosserie avant |
| 124 | Électronique moteur |
| 125 | Électronique moteur |
| 126 | Interrupteur des phares extérieurs |
| 127 | |
| 128 | Interrupteur des phares extérieurs |
| 129 | ABS/ASR/ESP/BAS |
| 130 | |
| 131 | |
| 131A | Moteur de démarrage |
| 132 | Suspension pneumatique ;
AIRMATIC. |
| 133 | Phares antibrouillard |
| Numéro | Description |
| 200 | Contrôleur de carrosserie avant |
| 201 | Contrôleur de carrosserie avant |
| 202 | |
| 203 | Vitres électriques |
| 204 | Taxi |
| 205 | Systèmes d’airbags |
| 206 | Horloge analogique |
| 207 | |
| 208 | Radio ;
Système de navigation. |
| 209 | Système de climatisation et de chauffage |
| 210 | Système de climatisation et de chauffage |
| 211 | Chauffage et régulation du volant |
| 212 | |
| 213 | Prétensionneur de ceinture de sécurité gauche et droit |
| 214 | Vitres électriques |
| 215 | |
| 216 | |
| 217 | |
| 218 | |
| 219 | |
| 220 |
Boîte à fusibles dans l’habitacle côté passager (volant à gauche)
| Numéro | Description |
| 301 | Vitres électriques ;
Toit en verre Viaro. |
| 302 | Vitres électriques |
| 303 | Réglage des sièges avant |
| 304 | Réglage des sièges avant |
| 305 | Capteur de lumière et de pluie |
| 306 | Chauffage et ventilation des sièges avant |
| 307 | Système de connexion d’alerte |
| 308 | Radio ;
Système de navigation. |
| 309 | Toit panoramique ouvrant |
| 310 | Prétensionneur de ceinture de sécurité gauche et droit |
| 311 | Électronique moteur |
| 312 | Systèmes d’airbags |
| 313 | Radio ;
Système de navigation. |
| 314 | Chauffage auxiliaire |
| 315 | Électronique moteur |
| 316 | Console de commande sous le pavillon |
| 317 | Radio ;
Système de navigation. |
| 318 | Alarme antivol |
| 319 | KEYLESS-GO |
| 320 | Radio ;
Système de navigation. |
| 321 | Verrouillage de l’allumage |
| 322 | Tableau de bord |
| 323 | Connecteur de diagnostic |
| 324 | |
| 325 | Système d’aide à la conduite |
| 326 | Communication en mode confort |
| 327 | Réglage des sièges avant |
| 328 | Réglage des sièges avant |
| 329 | DISTRONIC PLUS |
| 330 | |
| 331 | Radio ;
Système de navigation. |
| 332 | Prétensionneur de ceinture de sécurité gauche et droit |
| 333 | |
| 334 | Système de climatisation et de chauffage |
| 335 | Système de climatisation et de chauffage |
| 336 | Électronique moteur |
| 337 | Radio ;
Système de navigation. |
| 338 | Radio ;
Système de navigation. |
| 339 | Système d’aide à la conduite |
| 330 | |
| 331 | |
| 330 | |
| 331 | |
| 332 | |
| 333 | Affichage tête haute |
| 334 | |
| 335 | |
| 336 | |
| 337 | |
| 338 | |
| 339 | |
| 340 | Système de climatisation et de chauffage |
| 341 |
Boîte à fusibles dans le coffre à droite
| Numéro | Description |
| 400 | Électronique moteur |
| 401 | Électronique moteur |
| 402 | Électronique moteur |
| 403 | Système de climatisation et de chauffage ; |
| 404 | Réglage des sièges avant |
| 405 | Système de climatisation et de chauffage |
| 406 | Système de toit en verre Viaro |
| 407 | Réglage des sièges avant |
| 408 | Système audio |
| 409 | Électronique moteur |
| 410 | |
| 411 | Système d’alimentation |
| 412 | Prétensionneur de ceinture de sécurité gauche et droit |
| 413 | Électronique moteur |
| 414 | Tuner TV |
| 415 | DISTRONIC PLUS |
| 416 | Chauffage auxiliaire |
| 417 | Éclairage d’ambiance |
| 418 | |
| 419 | |
| 420 | |
| 421 | Communication en mode confort |
| 422 | Radio ;
Système de navigation. |
| 423 | |
| 424 | |
| 425 | AIRSCARF ;
Chauffage et ventilation des sièges avant. |
| 426 | AIRSCARF ;
Taxi. |
| 427 | Électronique moteur |
| 428 | Suspension pneumatique ;
AIRMATIC. |
| 429 | Réglage des sièges arrière |
| 430 | |
| 431 | |
| 432 | |
| 433 | |
| 434 | |
| 435 | Ouverture à distance du coffre ;
Système de toit en verre Viaro. |
| 436 | Taxi |
| 437 | |
| 438 | Réglage des sièges arrière |
| 439 | Réglage des sièges arrière |
| 440 | Communication en mode confort |
| 441 | Chauffage et ventilation des sièges arrière |
| 442 | Système de climatisation et de chauffage |
| 443 | Taxi |
| 444 | Attelage de remorque |
| 445 | Attelage de remorque |
| 446 | Attelage de remorque |
| 447 | Attelage de remorque |
| 448 | Attelage de remorque |
| 449 | Prise 230V |
| 450 | Réglage des sièges arrière |
| 451 | Chauffage et ventilation des sièges arrière |
| 452 | Électronique moteur |
| 453 | Chauffage et ventilation des sièges avant |
| 454 | Suspension pneumatique ;
AIRMATIC. |
| 455 | Prise 230V |
| 456 | Prise 12V dans le coffre |
| 457 | Prise 12V avant |
| 458 | Prise 12V avant |
| 459 | |
| 460 | |
| 461 | Système de climatisation et de chauffage |
| 462 | |
| 463 | Transmission automatique |
| 464 | Transmission automatique ;
Électronique moteur. |
| 465 | |
| 466 | |
| 467 | Surveillance de la pression des pneus |
| 468 | Aide au stationnement |
| 469 | Ouverture à distance du coffre |
| 470 | Électronique moteur |
| 471 | |
| 472 | Prétensionneur de ceinture de sécurité gauche et droit |
| 473 | Suspension pneumatique ;
AIRMATIC ; Électronique moteur. |
| 474 | Chauffage de la lunette arrière |
| 475 | Système audio |
| 476 | Contrôleur de carrosserie arrière |
| 477 | Contrôleur de carrosserie arrière |
| 478 | Système audio |
| 479 | |
| 480 | Radio ;
Système de navigation. |
| 481 | |
| 482 | |
| 483 | |
| 484 |
À propos de la Mercedes-Benz Classe E W213 (2016-2020)
La Mercedes-Benz Classe E W213, produite de 2016 à 2020, est réputée pour son élégance et ses innovations technologiques. Ce modèle offre une large gamme de moteurs, y compris des variantes essence et diesel, qui offrent différents niveaux de puissance et d’efficacité. Il se caractérise par des systèmes d’aide à la conduite avancés, ainsi qu’un intérieur luxueux, typique de la marque Mercedes-Benz. Grâce à son design sophistiqué et à ses technologies innovantes, la W213 est populaire parmi ceux qui recherchent une combinaison de confort et de performance.
Schéma de la boîte à fusibles Mercedes-Benz Classe E W213
Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe E W213, indispensable pour l’identification et l’entretien des composants électriques du véhicule. Les boîtes à fusibles de ce modèle sont généralement situées dans le compartiment moteur et à l’intérieur, le plus souvent sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. L’utilisation correcte de la boîte à fusibles et de ses composants est essentielle pour un fonctionnement sûr et efficace du véhicule.
