Mazda RX-8 (2003-2012) – Boîte à fusibles et relais
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda RX-8 (2003-2012), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Mazda RX-8
S’applique aux véhicules fabriqués pendant les années :
2003.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Serrures électriques ; Système d’entrée éclairé ; Toit ouvrant* |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 40 | Ventilateur électrique |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Alimentation des rétroviseurs ; Accessoires moulés sous pression ; Système audio. |
| 9 | 15 | Phares de croisement* ;
Lave-phares*. |
| 10 | 15 | Phares de croisement (droit) |
| 11 | 15 | Phares de croisement (gauche) |
| 12 | 15 | DRL* (feux de jour) |
| 13 | 30 | DSC* |
| 14 | 20 | Sièges chauffants* |
| 15 | 20 | Lave-phares* |
| 16 | 10 | — |
| 17 | 15 | Phares antibrouillard* |
| 18 | 10 | Climatisation |
| 19 | 30 | Pour la protection de divers circuits |
| 20 | 15 | Pour la protection de divers circuits |
| 21 | 15 | Feux stop |
| 22 | 20 | Pompe à carburant |
| 23 | 15 | Klaxon |
| 24 | 15 | Feux de détresse ;
Clignotants. |
| 25 | 15 | Vanne de régulation électrique |
| 26 | 20 | Essuie-glace et lave-glace avant |
| 27 | 20 | Vitres électriques |
| 28 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 29 | 10 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 30 | 10 | Système d’entrée éclairé |
| 31 | 10 | Système de gestion moteur |
| 32 | 10 | Système de gestion moteur |
| 33 | 15 | Injection de carburant |
| 34 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation des rétroviseurs. |
| 3 | 20 | Accessoires moulés sous pression |
| 4 | 7,5 | Climatisation |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Système audio* |
| 12 | 30 | Serrures électriques ;
Toit ouvrant*. |
| 13 | 30 | Vitres électriques |
| 14 | 15 | Éclairage intérieur |
| 15 | 15 | — |
| 16 | 10 | — |
| * Certains modèles | ||
Mazda RX-8 (2004) – schéma de la boîte à fusibles
Année de fabrication : 2004.
Le fusible de l’allume-cigare (prise de courant) de la Mazda RX-8 (2004) est le fusible 1 de la boîte à fusibles côté conducteur.

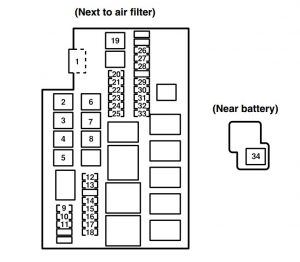

Bloc de fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 120 | Pour la protection de tous les circuits |
| 2 | CHAUFFAGE | 40 | Chauffage |
| 3 | POMPE À AIR | 60 | Pompe à air |
| 4 | BTN | 30 | Vitres électriques ;
Serrures de porte électriques ; Système d’entrée éclairé ; Toit ouvrant *. |
| 5 | DÉGIVRAGE | 50 | Dégivrage de la lunette arrière |
| 6 | VENTILATEUR | 40 | Ventilateur électrique |
| 7 | ABS / DSC | 60 | ABS, DSC * |
| 8 | ACC | 30 | Allume-cigare ;
Rétroviseur à réglage électrique ; Prise d’accessoires ; Système audio. |
| 9 | PRINCIPAL | 15 | Phares de croisement * ;
Nettoyage des phares *. |
| 10 | PRINCIPAL BAS D | 15 | Phares de croisement (droit) |
| 11 | PRINCIPAL BAS G | 15 | Phares de croisement (gauche) |
| 12 | DRL | 15 | DRL * (feux de jour) |
| 13 | DSC | 30 | DSC * |
| 14 | SIÈGE CHAUFFANT | 20 | Chauffage de siège * |
| 15 | LAVE-PHARES | 20 | Nettoyage des phares * |
| 16 | FEU ARRIÈRE | 10 | – |
| 17 | BROUILLARD | 15 | Phares antibrouillard* |
| 18 | CLIM MAG | 10 | Climatisation |
| 19 | IG | 30 | Pour la protection de divers circuits |
| 20 | CLÉ IG | 15 | Pour la protection de divers circuits |
| 21 | STOP | 15 | Feux stop |
| 22 | POMPE À CARBURANT | 20 | Pompe à carburant |
| 23 | KLAXON | 15 | Klaxon |
| 24 | DANGER | 15 | Feux de détresse ;
Clignotants. |
| 25 | ETV | 15 | Vanne de régulation électrique |
| 26 | ESSUIE-GLACE | 20 | Essuie-glace et lave-glace avant |
| 27 | VITRE ÉLECTRIQUE | 20 | Vitres électriques |
| 28 | MOTEUR | 15 | Contrôle moteur ;
Dispositif de retenue supplémentaire ; ABS ; Direction assistée. |
| 29 | FEU ARRIÈRE | 10 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Éclairage de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 30 | ILLUMI | 10 | Système d’entrée éclairé |
| 31 | EGI COMP1 | 10 | Système de contrôle moteur |
| 32 | EGI COMP2 | 10 | Système de contrôle moteur |
| 33 | EGI INJ | 15 | Injection de carburant |
| 34 | EPS | 60 | Direction assistée |
| * Certains modèles | |||

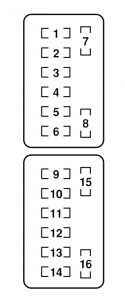

Panneau de fusibles (côté conducteur)
| Position | Description | Amp [A] | Description |
| 1 | ALLUME-CIGARE | 15 | Allume-cigare |
| 2 | ACC | 7,5 | Système audio ;
Commande de rétroviseur. |
| 3 | ALIM AUX | 20 | Prise d’accessoires |
| 4 | CLIM | 7,5 | Climatisation |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | RECHANGE | 7,5 | – |
| 8 | RECHANGE | 20 | – |
| 9 | DÉGIVRAGE RÉTRO | 10 | Dégivrage des rétroviseurs * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 20 | Système audio* |
| 12 | VERROUILLAGE PORTE | 30 | Serrures de porte électriques ;
Toit ouvrant * |
| 13 | VITRE ÉLECTRIQUE | 30 | Vitres électriques |
| 14 | HABITACLE | 15 | Éclairage intérieur |
| 15 | RECHANGE | 15 | – |
| 16 | RECHANGE | 10 | – |
| * Certains modèles | |||
Schéma des fusibles et relais – Mazda RX-8
S’applique aux véhicules fabriqués pendant les années :
2005.

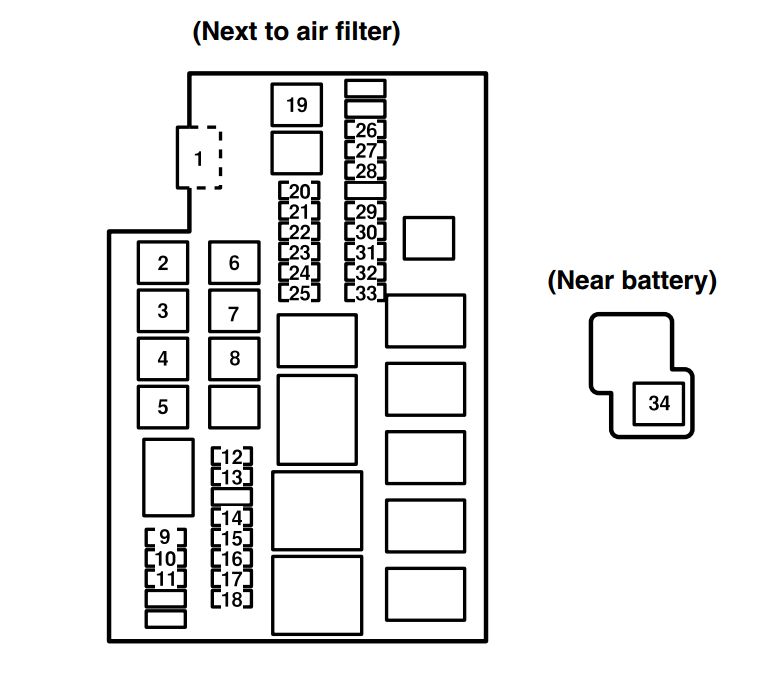

Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Serrures de porte électriques ; Entrée éclairée ; Toit ouvrant* |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 40 | Ventilateur électrique |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Alimentation des rétroviseurs ; Fusibles accessoires ; Système audio. |
| 9 | 15 | Phares principaux* ;
Lave-phares*. |
| 10 | 15 | Phares principaux (droit) |
| 11 | 15 | Phares principaux (gauche) |
| 12 | 15 | DRL* (feux de jour) |
| 13 | 30 | DSC* |
| 14 | 20 | Sièges chauffants* |
| 15 | 20 | Lave-phares* |
| 16 | 10 | — |
| 17 | 15 | Phares antibrouillard* |
| 18 | 10 | Climatisation |
| 19 | 30 | Pour la protection de divers circuits |
| 20 | 15 | Pour la protection de divers circuits |
| 21 | 15 | Feux arrière |
| 22 | 20 | Pompe à carburant |
| 23 | 15 | Klaxon |
| 24 | 15 | Feux de détresse ;
Clignotants. |
| 25 | 15 | Régulation électrique de la vanne |
| 26 | 20 | Essuie-glace et lave-glace avant |
| 27 | 20 | Vitres électriques |
| 28 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 29 | 10 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Feux de stationnement ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 30 | 10 | Système d’entrée éclairé |
| 31 | 10 | Système de gestion moteur |
| 32 | 10 | Système de gestion moteur |
| 33 | 15 | Injection de carburant |
| 34 | 60 | Direction assistée |
| * Certains modèles | ||

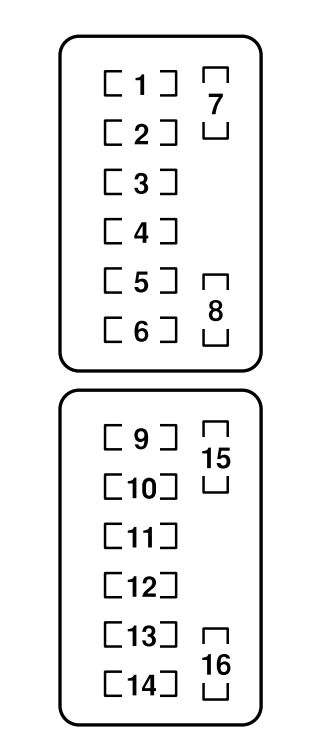

Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation des rétroviseurs latéraux. |
| 3 | 20 | Pré-fusibles |
| 4 | 7,5 | Climatisation |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Système audio* |
| 12 | 30 | Serrures de porte électriques ;
Toit ouvrant*. |
| 13 | 30 | Vitres électriques |
| 14 | 15 | Éclairage intérieur |
| 15 | 15 | — |
| 16 | 10 | — |
| * Certains modèles | ||
Schéma des fusibles et relais – Mazda RX-8
S’applique aux véhicules fabriqués pendant les années :
2006.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Serrures de porte électriques ; Entrée éclairée ; Toit ouvrant*. |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 40 | Ventilateur électrique |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Alimentation des rétroviseurs ; Accessoires moulés sous pression ; Système audio. |
| 9 | 15 | Phares antibrouillard* ;
Lave-phares*. |
| 10 | 15 | Phare (droit) |
| 11 | 15 | Phare (gauche) |
| 12 | 15 | DRL* (feux de jour) |
| 13 | 30 | DSC* |
| 14 | 20 | Sièges chauffants* |
| 15 | 20 | Lave-phares* |
| 16 | 10 | — |
| 17 | 15 | Phares antibrouillard* |
| 18 | 10 | Climatisation |
| 19 | 30 | Pour la protection de divers circuits |
| 20 | 15 | Pour la protection de divers circuits |
| 21 | 15 | Feux stop |
| 22 | 20 | Pompe à carburant |
| 23 | 15 | Klaxon |
| 24 | 15 | Feux de détresse ;
Clignotants. |
| 25 | 15 | Vanne de régulation électrique |
| 26 | 20 | Essuie-glace et lave-glace avant |
| 27 | 20 | Vitres électriques |
| 28 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée |
| 29 | 10 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 30 | 10 | Système d’entrée éclairé |
| 31 | 10 | Système de gestion moteur |
| 32 | 10 | Système de gestion moteur |
| 33 | 15 | Injection de carburant |
| 34 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation des rétroviseurs. |
| 3 | 20 | Accessoires moulés sous pression |
| 4 | 7,5 | Climatisation |
| 5 | 10 | Tableau de bord |
| 6 | 10 | Système de gestion de la transmission |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Système audio* |
| 12 | 30 | Serrures de porte électriques ;
Toit ouvrant*. |
| 13 | 30 | Vitres électriques |
| 14 | 15 | Éclairage intérieur |
| 15 | 15 | — |
| 16 | 10 | — |
| * Certains modèles | ||
Schéma des fusibles et relais – Mazda RX-8
S’applique aux véhicules fabriqués pendant les années :
2007, 2008.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Serrures de porte électriques ; Système d’entrée éclairé ; Toit ouvrant*. |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 40 | Ventilateur électrique |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Alimentation des rétroviseurs ; Pré-fusibles ; Système audio. |
| 9 | 15 | Phares principaux* ;
Lave-phares*. |
| 10 | 15 | Phares principaux (droit) |
| 11 | 15 | Phares principaux (gauche) |
| 12 | 15 | DRL* (feux de jour) |
| 13 | 30 | DSC* |
| 14 | 20 | Sièges chauffants* |
| 15 | 20 | Lave-phares* |
| 16 | 10 | — |
| 17 | 15 | Phares antibrouillard* |
| 18 | 10 | Climatisation |
| 19 | 30 | Pour la protection de divers circuits |
| 20 | 15 | Pour la protection de divers circuits |
| 21 | 15 | Feux stop |
| 22 | 20 | Pompe à carburant |
| 23 | 15 | Klaxon |
| 24 | 15 | Feux de détresse ;
Clignotants. |
| 25 | 15 | Vanne de régulation électrique |
| 26 | 20 | Essuie-glace et lave-glace avant |
| 27 | 20 | — |
| 28 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 29 | 10 | Feux arrière ;
Éclairage de plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 30 | 10 | Système d’entrée éclairé |
| 31 | 10 | Système de gestion moteur |
| 32 | 10 | Système de gestion moteur |
| 33 | 15 | Injection de carburant |
| 34 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation des rétroviseurs. |
| 3 | 20 | Pré-fusibles |
| 4 | 7,5 | Climatisation |
| 5 | 10 | Tableau de bord |
| 6 | 10 | Système de gestion de la transmission |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Système audio* |
| 12 | 30 | Serrures de porte électriques ;
Toit ouvrant*. |
| 13 | 30 | Vitres électriques |
| 14 | 15 | Éclairage intérieur |
| 15 | 15 | — |
| 16 | 10 | — |
| * Certains modèles | ||
Schéma des fusibles et relais – Mazda RX-8
Concerne les véhicules fabriqués dans les années :
2009, 2010.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Verrouillage électrique des portes ; Système d’entrée éclairé ; Toit ouvrant*. |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 30 | Ventilateur électrique 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Rétroviseur à commande électrique ; Prise d’accessoires ; Système audio. |
| 9 | 30 | Ventilateur électrique 2 |
| 10 | 15 | Phares antibrouillard* ;
Lave-phares*. |
| 11 | 15 | Phares de route (droit) |
| 12 | 15 | Phares de route (gauche) |
| 13 | 15 | Feux de jour (DRL)* |
| 14 | 30 | DSC* |
| 15 | 20 | Sièges chauffants* |
| 16 | 20 | Lave-phares* |
| 17 | — | — |
| 18 | 15 | Phares antibrouillard* |
| 19 | 10 | Climatisation |
| 20 | 40 | Pour la protection de divers circuits |
| 21 | 30 | Alimentation des vitres |
| 22 | 15 | Pour la protection de divers circuits |
| 23 | 10 | Feux stop |
| 24 | 20 | Pompe à carburant |
| 25 | 15 | Klaxon |
| 26 | 15 | Feux de détresse ;
Clignotants. |
| 27 | 15 | Vanne de régulation électrique |
| 28 | 10 | Moteur de démarrage |
| 29 | 20 | Essuie-glace et lave-glace avant |
| 30 | 15 | TCM* |
| 31 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 32 | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 33 | 7,5 | Système d’entrée éclairé |
| 34 | 15 | Système de gestion moteur |
| 35 | 10 | Système de gestion moteur |
| 36 | 15 | Injection de carburant |
| 37 | 20 | Alimentation des vitres |
| 38 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation du rétroviseur de contrôle. |
| 3 | — | — |
| 4 | 7,5 | Climatisation |
| 5 | 10 | Tableau de bord |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Système audio (modèle équipé du système Bose® Sound System)* |
| 12 | 30 | Verrouillage électrique des portes ;
Toit ouvrant*. |
| 13 | 15 | Accessoires |
| 14 | 15 | Éclairage intérieur |
| 15 | — | — |
| 16 | — | — |
| * Certains modèles | ||
Schéma des fusibles et relais – Mazda RX-8
Concerne les véhicules fabriqués dans les années :
2009, 2010.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Verrouillage électrique des portes ; Système d’entrée éclairé ; Toit ouvrant*. |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 30 | Ventilateur électrique 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Rétroviseur à commande électrique ; Prise d’accessoires ; Système audio. |
| 9 | 30 | Ventilateur électrique 2 |
| 10 | 15 | Phares antibrouillard* ;
Lave-phares*. |
| 11 | 15 | Phares de route (droit) |
| 12 | 15 | Phares de route (gauche) |
| 13 | 15 | Feux de jour (DRL)* |
| 14 | 30 | DSC* |
| 15 | 20 | Sièges chauffants* |
| 16 | 20 | Lave-phares* |
| 17 | — | — |
| 18 | 15 | Phares antibrouillard* |
| 19 | 10 | Climatisation |
| 20 | 40 | Pour la protection de divers circuits |
| 21 | 30 | Alimentation des vitres |
| 22 | 15 | Pour la protection de divers circuits |
| 23 | 10 | Feux stop |
| 24 | 20 | Pompe à carburant |
| 25 | 15 | Klaxon |
| 26 | 15 | Feux de détresse ;
Clignotants. |
| 27 | 15 | Vanne de régulation électrique |
| 28 | 10 | Moteur de démarrage |
| 29 | 20 | Essuie-glace et lave-glace avant |
| 30 | 15 | TCM* |
| 31 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 32 | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 33 | 7,5 | Système d’entrée éclairé |
| 34 | 15 | Système de gestion moteur |
| 35 | 10 | Système de gestion moteur |
| 36 | 15 | Injection de carburant |
| 37 | 20 | Alimentation des vitres |
| 38 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation du rétroviseur de contrôle. |
| 3 | — | — |
| 4 | 7,5 | Climatisation |
| 5 | 10 | Tableau de bord |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Système audio (modèle équipé du système Bose® Sound System)* |
| 12 | 30 | Verrouillage électrique des portes ;
Toit ouvrant*. |
| 13 | 15 | Alimentation des accessoires |
| 14 | 15 | Éclairage intérieur |
| 15 | — | — |
| 16 | — | — |
| * Certains modèles | ||
Mazda RX-8 (2011) – schéma de la boîte à fusibles
Année de fabrication : 2011.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-3 (2017) est le fusible 1 de la boîte à fusibles côté conducteur.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 120 | Pour la protection de tous les circuits |
| 2 | FOUR | 40 | Chauffage |
| 3 | POMPE À AIR | 60 | Pompe à air |
| 4 | BTN | 30 | Vitres électriques ;
Verrouillage électrique des portes ; Éclairage ; Toit ouvrant *. |
| 5 | DÉFOG | 50 | Dégivreur de lunette arrière |
| 6 | VENTILATEUR 1 | 30 | Ventilateur électrique 1 |
| 7 | ABS / DSC | 40 | ABS ;
DSC *. |
| 8 | ACC | 30 | Allume-cigare ;
Rétroviseur à réglage électrique ; Prise d’accessoires ; Système audio. |
| 9 | VENTILATEUR 2 | 30 | Ventilateur électrique 2 |
| 10 | PRINCIPAL | 15 | Phares antibrouillard * ;
Lave-phares *. |
| 11 | PRINCIPAL BAS D | 15 | Phares antibrouillard (droit) |
| 12 | PRINCIPAL BAS G | 15 | Phares antibrouillard (gauche) |
| 13 | DRL | 15 | Feux de jour (DRL) * |
| 14 | DSC | 30 | DSC * |
| 15 | TEMP. SIÈGE | 20 | Sièges chauffants * |
| 16 | LAVE-PHARES | 20 | Lave-phares * |
| 17 | R.FOG | – | – |
| 18 | BROUILLARD | 15 | Phares antibrouillard* |
| 19 | CLIM | 10 | Climatisation |
| 20 | IG | 40 | Pour la protection de divers circuits |
| 21 | P.WIND 1 | 30 | Alimentation des vitres |
| 22 | CLÉ IG | 15 | Pour la protection de divers circuits |
| 23 | STOP | 10 | Feux stop |
| 24 | POMPE À CARBURANT | 20 | Pompe à carburant |
| 25 | KLAXON | 15 | Klaxon |
| 26 | DANGER | 15 | Feux de détresse ;
Clignotants. |
| 27 | ETV | 15 | Vanne de régulation électrique |
| 28 | ST | 10 | Moteur de démarrage |
| 29 | ESSUIE-GLACE | 20 | Essuie-glace et lave-glace avant |
| 30 | TCM | 15 | TCM * |
| 31 | MOTEUR | 15 | Unité de commande moteur ;
Dispositif de retenue supplémentaire ; ABS ; Direction assistée. |
| 32 | FEUX ARRIÈRE | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Feux de position avant ; Feux de position arrière. |
| 33 | ILLUMI | 7,5 | Éclairage |
| 34 | EGI COMP1 | 15 | Système de gestion moteur |
| 35 | EGI COMP2 | 10 | Système de gestion moteur |
| 36 | EGI INJ | 15 | Injection de carburant |
| 37 | P.WIND 2 | 20 | Alimentation des vitres |
| 38 | EPS | 60 | Direction assistée |
| * Certains modèles | |||
Panneau de fusibles (côté conducteur)
| Position | Description | Amp [A] | Description |
| 1 | CIGARE | 15 | Allume-cigare |
| 2 | ACC | 7,5 | Système audio ;
Commande du rétroviseur. |
| 3 | PRISE | – | – |
| 4 | CLIM | 7,5 | Climatisation |
| 5 | COMPTEUR | 10 | Combiné d’instruments |
| 6 | – | – | – |
| 7 | RECHANGE | – | – |
| 8 | RECHANGE | – | – |
| 9 | DÉGIVRAGE RÉTRO | 10 | Dégivreur de rétroviseur * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 25 | Système audio
(modèle équipé du système Bose® Sound System) * |
| 12 | VERROUILLAGE PORTE | 30 | Verrouillage électrique des portes ;
Toit ouvrant *. |
| 13 | PRISE | 15 | Accessoires |
| 14 | HABITACLE | 15 | Éclairage intérieur |
| 15 | RECHANGE | – | – |
| 16 | RECHANGE | – | – |
| * Certains modèles | |||

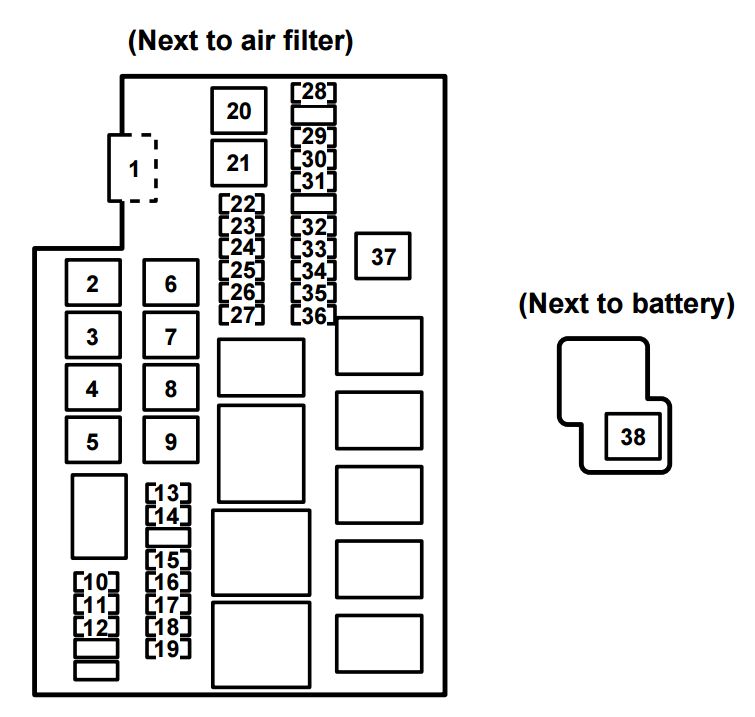

Schéma des fusibles et relais – Mazda RX-8
Concerne les véhicules fabriqués dans les années :
2012.
Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 40 | Chauffage |
| 3 | 60 | Pompe à air |
| 4 | 30 | Vitres électriques ;
Verrouillage électrique des portes ; Éclairage ; Toit ouvrant*. |
| 5 | 50 | Dégivreur de lunette arrière |
| 6 | 30 | Ventilateur électrique 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Allume-cigare ;
Rétroviseur à commande électrique ; Prise d’accessoires ; Système audio. |
| 9 | 30 | Ventilateur électrique 2 |
| 10 | 15 | Phares antibrouillard* ;
Lave-phares*. |
| 11 | 15 | Phares de route (droit) |
| 12 | 15 | Phares de route (gauche) |
| 13 | 15 | Feux de jour (DRL)* |
| 14 | 30 | DSC* |
| 15 | 20 | Sièges chauffants* |
| 16 | 20 | Lave-phares* |
| 17 | — | — |
| 18 | 15 | Phares antibrouillard* |
| 19 | 10 | Climatisation |
| 20 | 40 | Pour la protection de divers circuits |
| 21 | 30 | Alimentation des vitres |
| 22 | 15 | Pour la protection de divers circuits |
| 23 | 10 | Feux stop |
| 24 | 20 | Pompe à carburant |
| 25 | 15 | Klaxon |
| 26 | 15 | Feux de détresse ;
Clignotants. |
| 27 | 15 | Vanne de régulation électrique |
| 28 | 10 | Moteur de démarrage |
| 29 | 20 | Essuie-glace et lave-glace avant |
| 30 | 15 | TCM* |
| 31 | 15 | Système de gestion moteur ;
Système de retenue supplémentaire ; ABS ; Direction assistée. |
| 32 | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Feux de position latéraux avant ; Feux de position latéraux arrière. |
| 33 | 7,5 | Éclairage |
| 34 | 15 | Système de gestion moteur |
| 35 | 10 | Système de gestion moteur |
| 36 | 15 | Injection de carburant |
| 37 | 20 | Alimentation des vitres |
| 38 | 60 | Direction assistée |
| * Certains modèles | ||
Habitacle (côté conducteur)
| Mazda RX-8 | ||
| 1 | 15 | Allume-cigare |
| 2 | 7,5 | Système audio ;
Alimentation pour la commande des rétroviseurs. |
| 3 | — | — |
| 4 | 7,5 | Climatisation |
| 5 | 10 | Tableau de bord |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Rétroviseurs chauffants* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Système audio (modèle équipé du système Bose® Sound System)* |
| 12 | 30 | Verrouillage électrique des portes ;
Toit ouvrant*. |
| 13 | 15 | Accessoires moulés |
| 14 | 15 | Éclairage intérieur |
| 15 | — | — |
| 16 | — | — |
| * Certains modèles | ||
À propos de la Mazda RX-8 (2003-2012)
La Mazda RX-8 est une voiture de sport produite de 2003 à 2012. Ce modèle est réputé pour son design unique et son moteur rotatif Wankel, qui offre des performances exceptionnelles et un fonctionnement souple. La RX-8 était disponible avec différentes variantes de puissance, la version la plus puissante atteignant jusqu’à 231 chevaux. La voiture se caractérise par une dynamique de conduite équilibrée et une direction précise, ce qui en fait un choix populaire parmi les amateurs de voitures de sport. L’intérieur est conçu pour offrir confort et fonctionnalité, avec suffisamment d’espace pour quatre passagers.
Schéma de la boîte à fusibles de la Mazda RX-8
Cette page présente le schéma de la boîte à fusibles de la Mazda RX-8, essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et sous le tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui assure la sécurité et la fiabilité de votre véhicule.
