Schéma des fusibles et relais – Mazda Bongo

Concerne les véhicules fabriqués entre :

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 et 2005.

Dans certaines régions, il est connu sous le nom de Mazda Access.



Type 1

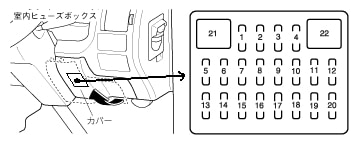

Boîte à fusibles de l’habitacle

Située sous le tableau de bord, côté conducteur.





Description

1. 20A – ABS
2. 15A – Alarme
3. 20A
4. 30A – Verrouillage centralisé électrique
5. 20A – Vitres arrière chauffantes
6. 10A – Essuie-glace arrière
7. 10A – Climatisation
8. 20A – Essuie-glaces et lave-glaces
9. 30A – Vitres électriques
10. 10A – Clignotants
11. 15A – Tableau de bord
12. 15A – Unité de commande moteur
13. 20A – Chauffage de carburant
14. 15A
15. 15A – Allume-cigare
16. 10A – Klaxon
17. 10A – Feux arrière
18. 15A – Feux de freinage
19. 15A – Feux de brouillard
20. 10A – Éclairage intérieur
21. 30A – Chauffage arrière
22. 30A – Chauffage principal



Boîte à fusibles supplémentaire

Située sous le siège conducteur, entre la batterie et le moteur pour les moteurs essence, ou sous le siège passager, près du réservoir d’assistance de direction pour les moteurs diesel, ou sous le capot de la voiture.

Description

1. 30A – Phares
2. 30A – Unité de commande moteur
3. 60A – Bougies de préchauffage
4. 80A – Fusible principal
5. 60A – ABS
6. 40A – Fusible pour divers circuits
7. 60A – Éclairage intérieur, verrouillage centralisé électrique

Boîte à fusibles de relais

Installée dans le panneau côté passager, sous la boîte à gants.

Relais :

• Klaxon
• Ventilateur de chauffage
• Ventilateur de chauffage arrière
• Climatisation
• Phare
• Feux stop
• Dimensions
• Commutateur de transmission automatique

Des relais individuels peuvent être situés dans le compartiment moteur, ainsi que près de la batterie – un groupe de fusibles haute puissance.



Type 2

Boîte à fusibles de l’habitacle

Située dans la partie inférieure du tableau de bord, derrière un couvercle de protection.

Description

1	20A – Phare droit (modèles 2001)
2	20A – Phare gauche (modèles 2001)
3	Bougies de préchauffage (modèles 1999)
	20A – Phares (modèles 2001)
4	15A – Système de finition de porte
5	10A – Climatisation
6	20A – Essuie-glaces et lave-glaces
7	30A – Vitres électriques
8	10A – Essuie-glace arrière
9	20A – Accessoires, fusible pour divers circuits
10	10A – Clignotants
11	15A – Tableau de bord

12	15A – Système de gestion moteur
13	15A – Allume-cigare, rétroviseurs électriques, radio, fusible pour divers circuits, ventilateur du compartiment moteur
14	15A – Commande électrique du rideau droit
15	15A – Commande électrique du rideau gauche
16	10A – Klaxon (modèles 1999)
	15A – Feux de position, éclairage du tableau de bord (modèles à partir de 2001)
17	30A – Verrouillage centralisé
18	15A – Feux de freinage
19	10A – Alarme
20	10A – Éclairage intérieur, éclairage du coffre
21	30A – Vitres arrière chauffantes (modèles à partir de 1999)
22	30A – Équipement optionnel (modèles à partir de 1999)



Boîte à fusibles du compartiment moteur

Boîte à fusibles

Située à côté de la batterie.

Description

PRINCIPAL	100A Fusible principal
PHARES	Phares 30A
VENTILATEUR	30A Moteur de ventilateur de condenseur, fusible pour divers circuits
VENTILATEUR 2	40A Moteur de ventilateur de condenseur, fusible pour divers circuits
ST SIG	10A Démarrage
PTC	20A Chauffage auxiliaire
SEC	Système anti-blocage 20A
ARRIÈRE	15A Feux de position, éclairage des instruments
ALIMENTATION CA	Fusible 15A pour divers circuits
FIP	15A Pompe à carburant, unité de commande moteur
BROUILLARD	15A Feux de brouillard
IGKEY	Fusible 60A pour divers circuits
SECTION	Système anti-blocage 60A
CHAUFFAGE	30A Chauffage arrière
BTN	40A Éclairage intérieur, verrouillage centralisé
CHAUFFAGE	Chauffage 30A
VENTILATEUR ADD	Moteur de ventilateur de condenseur électrique 30A



Circuit – relais de pompe à carburant

Boîte à fusibles

Des éléments individuels peuvent être installés dans toute cette unité. Par exemple, le relais des bougies de préchauffage est à côté de la batterie, le chauffage arrière est près de celui-ci. Ou sur l’aile gauche : relais de dimensions, feux de brouillard, toit ouvrant, etc.
