Schéma des fusibles et relais – Mazda Titan

Concerne les véhicules fabriqués entre :

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.



Emplacement

Dans la partie inférieure du tableau de bord, côté passager, se trouve la boîte à relais et à fusibles.

Relais

1. Relais de test des feux de freinage
2. Relais d’activation des clignotants
3. Relais de klaxon
4. Relais d’augmentation de la vitesse de chauffage
5. Relais de chauffage de l’air d’admission
6. Relais auxiliaire
7. Relais de bougie d’allumage
8. Relais-interrupteur d’essuie-glace.

Boîte à fusibles

Type 1

Description

WIPER15A	système d’essuie-glace et de lave-glace
HEATER 30A	chauffage
ROOM 10F	éclairage intérieur, radio
ENGINE 15А	système de démarrage
METER 15А	feux arrière, tableau de bord, frein, vanne de coupure de carburant, système d’augmentation de la vitesse de chauffage
TURN 15A	clignotants
TAIL 15A	feux de position, éclairage de plaque d’immatriculation, éclairage combiné
STOP 15A	feux de freinage, klaxon
HAZARD 15A	avertisseur
CIGAR 15A	allume-cigare, système audio

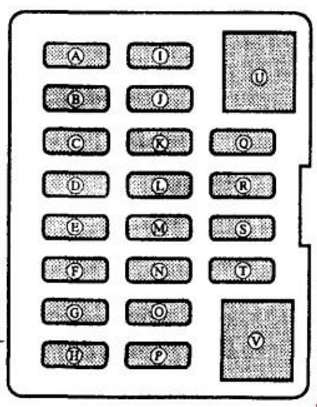

Type 2

Description

A	10/15A – Radio, horloge, allume-cigare
B	10A – Feux de brouillard
C	10A – Feux de position, éclairage des instruments
D	Réserve d’options supplémentaires
E	10 / 20А – Verrouillage centralisé
F	10A – Feux de freinage, klaxon
G	10A – Avertisseur
H	10A – Éclairage de l’habitacle, radio
I	20A – Chauffage
J	Réserve
K	10А – Essuie-glaces, lave-glace

L	Réserve
M	Réserve
N	10A – Clignotants
O	10A – Ensemble de clignotants
P	15A – Ventilateur de refroidissement
Q	Réserve d’options supplémentaires
R	Réserve d’options supplémentaires
S	Réserve d’options supplémentaires
T	10A – Chauffage
U	30A – Commande des vitres
V	30A – Chauffage



Type 3



Présenté en anglais. Éléments supplémentaires :

• A/C – Climatisation et son système
• PTC – Chauffage d’appoint
• FIP – Système d’alimentation
• ST / SIG – Système d’allumage

Boîte près de la batterie

Située à l’extérieur du véhicule, à côté de la batterie.

Description

• 1 80A – Allumage / Alternateur
• 2 100A – Bougies d’allumage / Allumage / Alternateur
• 3 60A – Interrupteur d’allumage / Alternateur / Chauffage de l’air d’admission
• 4 30A – Phares
• 5 30A – Éclairage de la zone de déchargement.
