Lexus GS450h (L10; 2013-2017)
Schéma des fusibles Lexus GS450h 2013-2017
Index
Emplacement de la boîte à fusibles
La boîte à fusibles est située sous le côté gauche du tableau de bord, sous le couvercle.
Schéma de la boîte à fusibles
Affectation des fusibles dans la boîte à fusibles de l’habitacle n° 1
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| № | Nom | Courant nominal [A] | Protection du circuit |
| 1 | STOP | 7,5 | Feux stop, feu stop surélevé |
| 2 | P/WB | 5 | Interrupteur principal de lève-vitre électrique |
| 3 | P/SEAT1 F/L | 30 | Sièges électriques |
| 4 | D/L N° 1 | 25 | Système de verrouillage de porte électrique |
| 5 | NV-IR | 10 | Vision nocturne Lexus |
| 6 | FL S/HTR | 10 | Chauffage/ventilateurs de siège |
| 7 | ESSUIE-GLACE | 30 | Essuie-glaces |
| 8 | ESSUIE-GLACE-IG | 5 | Essuie-glaces |
| 9 | LH-IG | 10 | Ceintures de sécurité, ECU de carrosserie, AFS, module supérieur, capteur de pluie, rétroviseur intérieur, capteur de caméra de voie (LKA), affichage tête haute, système de verrouillage de transmission, aide au stationnement intuitive, ECU de porte avant gauche, système de surveillance du conducteur, écran tactile à distance, colonne de direction inclinable et télescopique électrique, sièges électriques, toit ouvrant, dégivreur d’essuie-glace de pare-brise, interrupteur d’aide au stationnement intuitif, chauffage PTC, dispositif de nettoyage de moniteur d’angle mort |
| 10 | LH ECU-IG | 10 | 2013 : VDIM, ECB, MODULE D-SW (moniteur d’angle mort, volant chauffant), système d’aide à la conduite, AFS, EPB, système de climatisation 2014-2015 : VDIM, système de freinage, MODULE D-SW (moniteur d’angle mort, volant chauffant), système d’aide à la conduite, AFS, ventilateurs de refroidissement électriques, EPB, système de climatisation, capteur de direction |
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| 11 | PORTE FL | 30 | Dégivreurs de rétroviseurs, lève-vitres électriques (avant gauche) |
| 12 | CONDENSATEUR (WN) | 10 | Condensateur |
| 13 | STRGLOCK | 15 | Système de verrouillage de direction |
| 14 | D/L N° 2 | 25 | Système de verrouillage de porte électrique |
| 15 | PORTE GAUCHE | 30 | Lève-vitre électrique (arrière gauche) |
| 16 | HAZ | 15 | Clignotants, feux de détresse |
| 17 | LH-IG2 | 10 | Injection multipoint/séquentielle, feux stop, système d’accès intelligent avec démarrage par bouton-poussoir, système de verrouillage de direction, système de freinage, gestion de l’énergie |
| 18 | J/BB gauche | 7,5 | ECU de carrosserie |
| 19 | TOIT OUVRANT | 20 | Toit ouvrant |
| 20 | P/SEAT2 F/L | 25 | Sièges électriques |
| 21 | TI&TE | 20 | Colonne de direction inclinable et télescopique électrique |
| 22 | Climatisation | 7,5 | Système de climatisation |
Emplacement de la boîte à fusibles
Située sous le côté droit du tableau de bord, sous le couvercle.
Schéma de la boîte à fusibles
Affectation des fusibles dans la boîte à fusibles de l’habitacle n° 2
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| 1 | P/SEAT1 avant/arrière | 30 | Sièges électriques |
| 2 | FR P/SORTIE | 15 | Prise de courant (avant) |
| 3 | ARRIÈRE P/SORTIE | 15 | Prise de courant (arrière) |
| 4 | P/SEAT2 avant/arrière | 25 | Sièges électriques |
| 5 | AVS | 20 | AVS |
| 6 | STRG HTR | 15 | Volant chauffant |
| 7 | LAVE-GLACE | 20 | Système de lave-glace de pare-brise |
| 8 | RH ECU-IG | 10 | 2013 : Système de navigation, ceintures de sécurité pré-collision, climatisation, EBC, vision nocturne Lexus, indicateur d’inclinaison et capteur G 2014 : Système de navigation, ceintures de sécurité pré-collision, climatisation, système de freinage, vision nocturne Lexus, indicateur d’inclinaison et capteur G, condensateur 2015 : Système de navigation, VGRS, ceintures de sécurité pré-collision, climatisation, système de freinage, vision nocturne Lexus, indicateur d’inclinaison et capteur G, condensateur, système de direction dynamique des roues arrière |
| 9 | RH-IG | 10 | Régulateur de tension, interrupteurs de chauffage/ventilateur de siège, ECU de porte avant droite, ECU de passerelle CAN, système d’avertissement de pression des pneus, sièges électriques |
| 10 | PORTE FR | 30 | Système de commande de porte avant droite (dégivreurs de rétroviseurs extérieurs, lève-vitres électriques) |
| 11 | PORTE AR | 30 | Lève-vitre électrique (arrière droit) |
| 12 | RADIO N° 2 | 30 | Système audio |
| 13 | AM2 | 7,5 | Gestion de l’énergie |
| 14 | MULTIMÉDIA | 10 | Système de navigation, commande tactile |
| 15 | RADIO N° 1 | 30 | Système audio |
| 16 | AIRBAG | 10 | Système d’airbag SRS, système de classification des passagers |
| 17 | OBD | 7,5 | Système de diagnostic embarqué |
| 18 | ACC | 7,5 | ECU de carrosserie, DCM, affichage tête haute, RR CTRL, commande tactile, système de navigation, horloge, transmission |
Emplacement de la boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur (côté gauche).
Schéma de la boîte à fusibles
Affectation des fusibles dans la boîte à fusibles du compartiment moteur
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| № | Nom | Courant nominal [A] | Protection du circuit |
| 1 | IGN | 10 | Système de démarrage |
| 2 | INJ | 10 | Injection multipoint/séquentielle |
| 3 | EFI N° 2 | 10 | Système d’admission, système d’échappement |
| 4 | IG2 PRINCIPAL | 20 | IGN, METER, INJ, AIRBAG, IG2 N°1, LH-IG2 |
| 5 | EFI PRINCIPAL | 25 | Injection multipoint/séquentielle, EFI N°2 |
| 6 | A/F | 15 | Capteur de débit d’air |
| 7 | EDU | 20 | Injection multipoint/séquentielle |
| 8 | F/PMP | 25 | Injection multipoint/séquentielle |
| 9 | H-LP RH-LO | 20 | Phare droit (feux de croisement) |
| 10 | H-LP LH-LO | 20 | Phare gauche (feux de croisement) |
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| 11 | ABS PRINCIPAL 2 | 10 | Système de freinage |
| 12 | ABS PRINCIPAL 1 | 10 | Système de freinage |
| 13 | IGCT N° 1 | 30 | IGCT n° 2, IGCT n° 3, IGCT n° 4, IGCT n° 5 |
| 14 | ECU-B | 7,5 | VGRS, système d’accès intelligent avec démarrage par bouton-poussoir |
| 15 | INW W/P | 10 | Système hybride |
| 16 | ETCS | 10 | Injection multipoint/séquentielle |
| 17 | EPS-B | 10 | Direction assistée électrique |
| 18 | RÉSERVE DC | 30 | KOPPA, MPX-B |
| 19 | KLAXON | 10 | Klaxon |
| 20 | CÂBLE | 5 | Système de classification des passagers |
| 21 | TV | 7,5 | Commande tactile à distance |
Emplacement de la boîte à fusibles

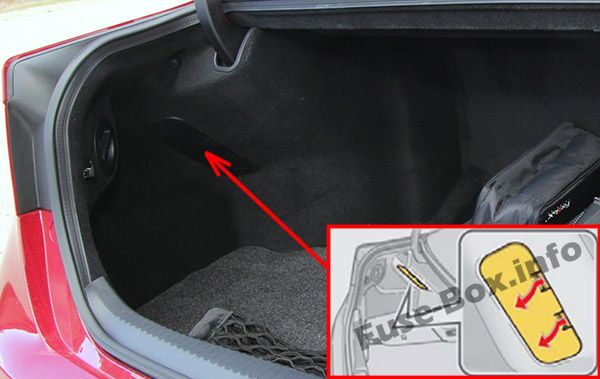

Située sur le côté gauche du coffre, derrière le couvercle.
Schéma de la boîte à fusibles
Affectation des fusibles dans le coffre
| № | Nom | Courant nominal [A] | Protection du circuit |
|---|---|---|---|
| 1 | PSB | 30 | Ceintures de sécurité pré-collision |
| 2 | PTL | 25 | Ouverture et fermeture du coffre motorisées |
| 3 | RR J/BB | 10 | Système d’accès intelligent avec démarrage par bouton-poussoir |
| 4 | RR S/HTR | 20 | Chauffage des sièges (arrière) |
| 5 | FR S/HTR | 10 | Chauffage/ventilateurs de siège (avant) |
| 6 | RR FOG | 10 | Circuit manquant |
| 7 | DC/DC-S (WN) | 7,5 | Convertisseur DC/DC |
| 8 | VENTILATEUR BATTERIE (WN) | 20 | Système de ventilation de la batterie hybride (batterie de traction) |
À propos de la Lexus GS450h (L10 ; 2013-2017)
La Lexus GS450h (L10 ; 2013-2017) est une berline hybride de luxe qui allie un design élégant à une technologie avancée. Ce modèle est équipé d’un système de propulsion hybride comprenant un moteur essence V6 de 3,5 litres associé à un puissant moteur électrique. Ensemble, ces composants offrent des performances fluides et une excellente efficacité énergétique. La GS450h est réputée pour sa conduite silencieuse, son intérieur confortable et une multitude de fonctionnalités modernes, telles que des systèmes de sécurité avancés et un système d’infodivertissement. Ce modèle est idéal pour ceux qui recherchent le luxe et la responsabilité environnementale dans un seul ensemble.
Schéma de la boîte à fusibles Lexus GS450h (L10 ; 2013-2017)
Cette page présente le schéma de la boîte à fusibles pour la Lexus GS450h (L10 ; 2013-2017), essentiel pour un entretien et des réparations corrects du véhicule. Dans ce modèle, la boîte à fusibles est située à l’intérieur du véhicule, généralement sous le tableau de bord, ainsi que dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
