Ford Transit et Tourneo Connect (2021-2022) – boîte à fusibles
Ford Transit et Tourneo Connect – Schéma des fusibles
Année de fabrication : 2021, 2022.
Les fusibles de l’allume-cigare (prises de courant) dans le Ford Transit et Tourneo Connect sont les fusibles 2 (avant), 33 (coffre) dans la boîte à fusibles du compartiment moteur.

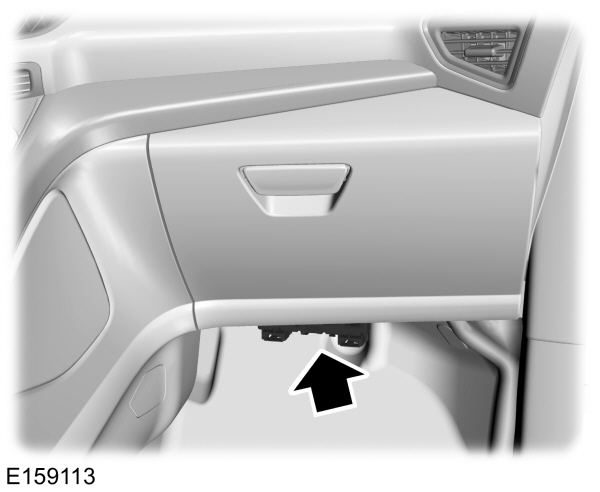

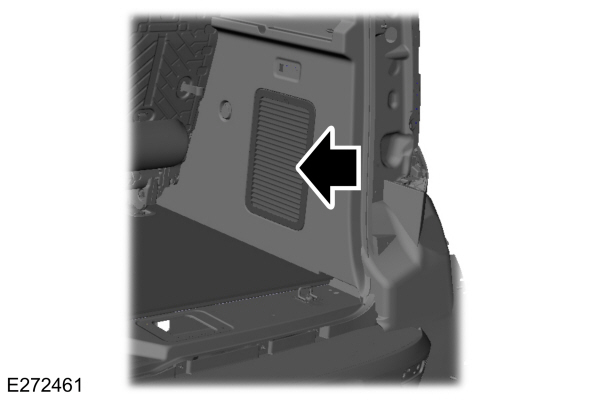

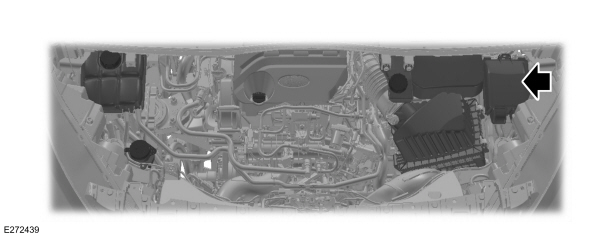

Emplacement

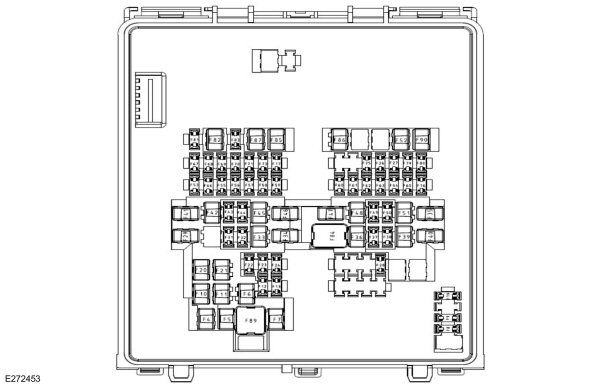

Véhicules fabriqués du 14.09.2020 au 14.03.2021
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 4 | 20 A | Ventilateur |
| 25 A | Capteur de présence d’eau dans le carburant – Diesel. | |
| 6 | 15 A | Essuie-glaces avant. |
| 7 | 15 A | Essuie-glaces avant. |
| 8 | 15 A | Pompe de lave-glace arrière. |
| 9 | 10 A | Déverrouillage des portes arrière du compartiment de chargement ;
Déverrouillage des portes arrière de la carrosserie. |
| 10 | 20 A | Prises de courant supplémentaires dans la console arrière. |
| 11 | 20 A | Prises de courant supplémentaires dans la console centrale. |
| 12 | 5 A | Capteur de pluie. |
| 13 | 20 A | Essuie-glace arrière. |
| 16 | 20 A | Pare-soleil. |
| 17 | 15 A | Verrou de colonne de direction. |
| 19 | 10 A | Déverrouillage de la porte gauche. |
| 20 | 20 A | Prises de courant supplémentaires. |
| 21 | 20 A | Prises de courant supplémentaires à l’arrière. |
| 22 | 5 A | Port USB. |
| 25 | 20 A | Unité de commande d’injection – Diesel. |
| 26 | 20 A | Unité de commande d’injection – Diesel. |
| 27 | 15 A | Unité de commande d’injection – Diesel. |
| 28 | 15 A | Module de commande de transmission – Diesel. |
| 29 | 50 A | Bougies de préchauffage – Diesel. |
| 31 | 20 A | Phare avant droit. |
| 32 | 10 A | Interrupteur de feux de freinage. |
| 33 | 30 A | Siège conducteur à réglage électrique. |
| 34 | 40 A | Convertisseur de courant continu en courant alternatif. |
| 35 | 50 A | Bougies de préchauffage – Diesel. |
| 37 | 10 A | Connecteur de véhicule modifié. |
| 38 | 10 A | Connecteur de diagnostic. |
| 39 | 20 A | Chauffage de stationnement à carburant. |
| 40 | 40 A | Moteur de ventilateur arrière. |
| 41 | 60 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 42 | 40 A | Connecteur de véhicule modifié. |
| 43 | 15 A | Lampe d’état – taxi. |
| 44 | 5 A | Phares. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 45 | 30 A | Module de porte arrière droite. |
| 46 | 40 A | Module de commande des systèmes de carrosserie. |
| 47 | 40 A | Module de remorquage. |
| 48 | 20 A | Sièges chauffants. |
| 49 | 20 A | Phare avant gauche. |
| 50 | 5 A | Pare-soleil. |
| 51 | 30 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 52 | 40 A | Élément chauffant du pare-brise côté droit. |
| 53 | 10 A | Embrayage de climatisation. |
| 55 | 5 A | Contrôleur de transmission. |
| 56 | 5 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 57 | 10 A | Connecteur de véhicule modifié. |
| 58 | 10 A | Module de commande du groupe motopropulseur. |
| 60 | 20 A | Connecteur de véhicule modifié. |
| 61 | 15 A | Système de surveillance des angles morts ;
Caméra avant d’aide au stationnement ; Caméra arrière. |
| 62 | 20 A | Module de commande des systèmes de carrosserie. |
| 63 | 10 A | Connecteur de véhicule modifié. |
| 64 | 5 A | Réglage de la position des phares. |
| 65 | 5 A | Système électronique d’aide à la conduite. |
| 66 | 5 A | Unité de commande d’injection – Diesel ;
Bougies de préchauffage – Diesel ; Module de commande du groupe motopropulseur – Diesel. |
| 67 | 20 A | Module de commande du groupe motopropulseur. |
| 68 | 20 A | Module de commande du groupe motopropulseur. |
| 69 | 15 A | Module de commande du groupe motopropulseur. |
| 70 | 20 A | Module de commande du groupe motopropulseur. |
| 73 | 5 A | Débitmètre massique d’air et capteur de température d’air d’admission. |
| 79 | 10 A | Rétroviseurs extérieurs chauffants. |
| 80 | 5 A | Connecteur de véhicule modifié. |
| 81 | 20 A | Signal sonore. |
| 82 | 40 A | Élément chauffant du pare-brise côté gauche. |
| 83 | 5 A | Buses de lave-glace avant chauffantes. |
| 84 | 60 A | Ventilateur |
| 85 | 30 A | Pompe à carburant. |
| 86 | 30 A | Démarreur |
| 87 | 60 A | Module de bougies de préchauffage – Diesel. |
| 89 | 40 A | Moteur de ventilateur. |
| 90 | 25 A | Dégivrage de la lunette arrière. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 5 A | Module de commande du système de sécurité supplémentaire. |
| 2 | 5 A | Capteur interne de température et d’humidité ;
Moteur de ventilateur arrière. |
| 3 | 10 A | Module de commande du système d’aide active au stationnement. |
| 4 | 10 A | Interrupteur d’allumage ;
Bouton d’interrupteur d’allumage. |
| 5 | 20 A | Verrouillage centralisé. |
| 6 | 10 A | Convertisseur de courant continu ;
Verrouillage de la porte conducteur ; Interrupteur de réglage électrique du rétroviseur extérieur. |
| 7 | 30 A | Commande de porte conducteur. |
| 9 | 5 A | Rétroviseur intérieur à atténuation automatique ;
Caméra avant du système d’aide au stationnement ; Témoin de désactivation de l’airbag passager. |
| 10 | 10 A | Module de commande du système de sécurité supplémentaire. |
| 11 | 5 A | Module de l’unité de commande du système télématique. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 5 A | Alarme antivol. |
| 13 | 15 A | Déverrouillage. |
| 14 | 30 A | Élément de commande de la porte passager. |
| 15 | 10 A | Module de gestion de l’alimentation de la batterie. |
| 17 | 15 A | Commande vocale ;
Écran d’information et système électronique de consommation ; Lecteur CD. |
| 18 | 7,5 A | Module de chargement sans fil des accessoires. |
| 19 | 7,5 A | Sirène d’alarme alimentée par batterie. |
| 20 | 10 A | Signal sonore d’avertissement de recul. |
| 21 | 7,5 A | Système de chauffage, ventilation et climatisation. |
| 22 | 7,5 A | Connecteur de diagnostic. Ensemble d’indicateurs. |
| 23 | 20 A | Système audio. |
| 25 | 30 A | Vitres électriques. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 A | Alimentation. |
| 2 | 15 A | Système de démarrage. |

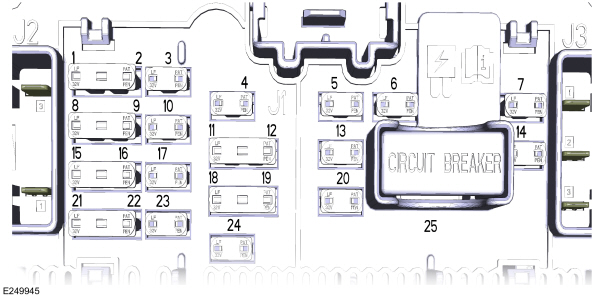

Véhicules fabriqués à partir du 15.03.2021
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 4 | 20 A | Ventilateur |
| 25 A | Capteur de présence d’eau dans le carburant – Diesel. | |
| 6 | 15 A | Essuie-glaces avant. |
| 7 | 15 A | Essuie-glaces avant. |
| 8 | 15 A | Pompe de lave-glace arrière. |
| 9 | 10 A | Déverrouillage des portes arrière du compartiment de chargement ;
Déverrouillage des portes arrière de la carrosserie. |
| 10 | 20 A | Prises de courant supplémentaires dans la console arrière. |
| 11 | 20 A | Prises de courant supplémentaires dans la console centrale. |
| 12 | 5 A | Capteur de pluie. |
| 13 | 20 A | Essuie-glace arrière. |
| 16 | 20 A | Pare-soleil. |
| 17 | 15 A | Verrou de colonne de direction. |
| 19 | 10 A | Déverrouillage de la porte gauche. |
| 20 | 20 A | Prises de courant supplémentaires. |
| 21 | 20 A | Prises de courant supplémentaires à l’arrière. |
| 22 | 5 A | Port USB. |
| 25 | 20 A | Unité de commande d’injection – Diesel. |
| 26 | 20 A | Unité de commande d’injection – Diesel. |
| 27 | 15 A | Unité de commande d’injection – Diesel. |
| 28 | 15 A | Module de commande de transmission – Diesel. |
| 29 | 50 A | Bougies de préchauffage – Diesel. |
| 31 | 20 A | Phare avant droit. |
| 32 | 10 A | Interrupteur de feux de freinage. |
| 33 | 30 A | Siège conducteur à réglage électrique. |
| 34 | 40 A | Convertisseur de courant continu en courant alternatif. |
| 35 | 50 A | Bougies de préchauffage – Diesel. |
| 37 | 10 A | Connecteur de véhicule modifié. |
| 38 | 10 A | Connecteur de diagnostic. |
| 39 | 20 A | Chauffage de stationnement à carburant. |
| 40 | 40 A | Moteur de ventilateur arrière. |
| 41 | 60 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 42 | 40 A | Connecteur de véhicule modifié. |
| 43 | 15 A | Lampe d’état – taxi. |
| 44 | 5 A | Phares. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 45 | 30 A | Module de porte arrière droite. |
| 46 | 40 A | Module de commande des systèmes de carrosserie. |
| 47 | 40 A | Module de remorquage. |
| 48 | 20 A | Sièges chauffants. |
| 49 | 20 A | Phare avant gauche. |
| 50 | 5 A | Pare-soleil. |
| 51 | 30 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 52 | 40 A | Élément chauffant du pare-brise côté droit. |
| 53 | 10 A | Embrayage de climatisation. |
| 55 | 5 A | Contrôleur de transmission. |
| 56 | 5 A | Système de prévention du blocage des roues au freinage ;
Système électronique de stabilisation de trajectoire. |
| 57 | 10 A | Connecteur de véhicule modifié. |
| 58 | 10 A | Module de commande du groupe motopropulseur. |
| 60 | 20 A | Connecteur de véhicule modifié. |
| 61 | 15 A | Système de surveillance des angles morts ;
Caméra avant d’aide au stationnement ; Caméra arrière. |
| 62 | 20 A | Module de commande des systèmes de carrosserie. |
| 63 | 10 A | Connecteur de véhicule modifié. |
| 64 | 5 A | Réglage de la position des phares. |
| 65 | 5 A | Système électronique d’aide à la conduite. |
| 66 | 5 A | Unité de commande d’injection – Diesel ;
Bougies de préchauffage – Diesel ; Module de commande du groupe motopropulseur – Diesel. |
| 67 | 20 A | Module de commande du groupe motopropulseur. |
| 68 | 20 A | Module de commande du groupe motopropulseur. |
| 69 | 15 A | Module de commande du groupe motopropulseur. |
| 70 | 20 A | Module de commande du groupe motopropulseur. |
| 73 | 5 A | Débitmètre massique d’air et capteur de température d’air d’admission. |
| 79 | 10 A | Rétroviseurs extérieurs chauffants. |
| 80 | 5 A | Connecteur de véhicule modifié. |
| 81 | 20 A | Signal sonore. |
| 82 | 40 A | Élément chauffant du pare-brise côté gauche. |
| 83 | 5 A | Buses de lave-glace avant chauffantes. |
| 84 | 60 A | Ventilateur |
| 85 | 30 A | Pompe à carburant. |
| 86 | 30 A | Démarreur |
| 87 | 60 A | Module de bougies de préchauffage – Diesel. |
| 89 | 40 A | Moteur de ventilateur. |
| 90 | 25 A | Dégivrage de la lunette arrière. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 5 A | Module de commande du système de sécurité supplémentaire. |
| 2 | 5 A | Capteur interne de température et d’humidité ;
Moteur de ventilateur arrière. |
| 3 | 10 A | Module de commande du système d’aide active au stationnement. |
| 4 | 10 A | Interrupteur d’allumage ;
Bouton d’interrupteur d’allumage. |
| 5 | 20 A | Verrouillage centralisé. |
| 6 | 10 A | Convertisseur de courant continu ;
Verrouillage de la porte conducteur ; Interrupteur de réglage électrique du rétroviseur extérieur. |
| 7 | 30 A | Commande de porte conducteur. |
| 9 | 5 A | Rétroviseur intérieur à atténuation automatique ;
Caméra avant du système d’aide au stationnement ; Témoin de désactivation de l’airbag passager. |
| 10 | 10 A | Module de commande du système de sécurité supplémentaire. |
| 11 | 5 A | Module de l’unité de commande du système télématique. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 5 A | Alarme antivol. |
| 13 | 15 A | Déverrouillage. |
| 14 | 30 A | Élément de commande de la porte passager. |
| 15 | 10 A | Module de gestion de l’alimentation de la batterie. |
| 17 | 15 A | Commande vocale ;
Écran d’information et système électronique de consommation ; Lecteur CD. |
| 18 | 7,5 A | Module de chargement sans fil des accessoires. |
| 19 | 7,5 A | Sirène d’alarme alimentée par batterie. |
| 20 | 10 A | Signal sonore d’avertissement de recul. |
| 21 | 7,5 A | Système de chauffage, ventilation et climatisation. |
| 22 | 7,5 A | Connecteur de diagnostic ;
Ensemble d’indicateurs. |
| 23 | 20 A | Système audio. |
| 25 | 30 A | Vitres électriques. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 A | Alimentation. |
| 2 | 15 A | Système de démarrage. |
À propos du Ford Transit et Tourneo Connect (2021-2022)
Les Ford Transit et Tourneo Connect des années modèles 2021-2022 sont des fourgonnettes et des véhicules de tourisme populaires qui combinent praticité et design moderne. Ces véhicules sont réputés pour leur espace et leur flexibilité, ce qui les rend idéaux pour les entreprises et les familles. Le Ford Transit est équipé de diverses options de moteur, y compris des variantes diesel et essence, offrant des performances fiables et une consommation de carburant efficace. Le Tourneo Connect offre des sièges confortables et des technologies avancées qui améliorent la sécurité et le confort des passagers. Les deux modèles sont conçus pour offrir une excellente expérience de conduite et une polyvalence pour divers besoins.
Schéma de la boîte à fusibles du Ford Transit et Tourneo Connect
Cette page présente le schéma de la boîte à fusibles pour le Ford Transit et Tourneo Connect, essentiel pour l’entretien et la réparation des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord, ce qui facilite l’accès aux fusibles. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de tous ses composants électriques.
